Номер по Госреестру СИ: 68798-17
68798-17 Мультиметры цифровые
(В7-358.250)
Назначение средства измерений:
Мультиметры цифровые В7-358.250 (далее - мультиметр) предназначены для измерений:
- среднеквадратических значений напряжения переменного тока;
- среднеквадратических значений силы переменного тока;
- напряжения и силы постоянного тока положительной и отрицательной полярности;
- частоты, напряжения и силы переменного тока;
- сопротивления постоянному току.
Внешний вид.
Мультиметры цифровые
Рисунок № 1
Программное обеспечение
Работа мультиметра осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от аппаратной части не функционирует. Встроенное ПО вычисляет непосредственный результат измерений. При этом аппаратная и программная части мультиметра, работая совместно, обеспечивают заявленные точности результатов измерений.
Встроенное ПО каждого экземпляра мультиметра содержит массивы (таблицы), учитывающие конструктивные особенности мультиметра и измерительного тракта конкретного мультиметра. С помощью этих таблиц осуществляется преобразование (в цифровую форму) входных значений измеряемой величины. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого экземпляра мультиметра будет своим, поэтому на дисплее он не отображается.
Конструкция мультиметра исключает возможность несанкционированного влияния на ПО мультиметра и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
В7-358.250 |
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность мультиметра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым В7-358.250
ГОСТ 8.022-91 ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 •IO-16 .. .30А;
Госуда-р8ственная поверочная схема для средств изме-1рений сил6ы переменного электрического тока от К10"8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц приложение к приказу Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575;
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот К10"2 .. .2409 Гц;
Государственная поверочная схема для средств измерений электрического сопротивления приложение к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146;
ТУ 4221-136-20883295-2015 «Мультиметр цифровой В7-358.250. Технические условия».
Поверка
Поверкаосуществляется по документу МКИЯ.422160.001 МП «Мультиметры цифровые В7-358.250. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 30 мая 2017 г.
Основные средства поверки:
-
- калибратор универсальный Н4-7 (рег. номер № 22125-01);
-
- генератор сигналов низкочастотный измерительный Г3 053.2 (рег. № 29283-14);
-
- магазин сопротивления Р4831 (рег. номер № 48930-12);
-
- калибратор электрического сопротивления КС-100К5Т (рег. номер № 38140-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «МИКРОАКУСТИКА»(ООО «МИКРОАКУСТИКА»)
ИНН 6659000081 юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, 15 почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, 27 Телефон: (343) 389-03-10, 341-63-11, факс: (343) 389-03-10
Е-mail: akustika@etel.ru
Web-сайт: www.mikroakustika.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон: (343) 350-25-83, факс: (343) 350-40-81
Е-mail: uraltest@uraltest.ru
Принцип действия мультиметра основан на преобразовании входных значений измеряемой величины в цифровой код. Результат измерения отображается на жидкокристаллическом дисплее. Мультиметр позволяет проверять целостность электрических цепей и тестировать p-n переходы со звуковой индикацией.
Конструктивно мультиметр представляет собой переносной прибор настольного исполнения. Органы управления, индикации и присоединения мультиметра расположены на верхней панели.
Мультиметр питается от встроенной литий-полимерной аккумуляторной батареи напряжением 3,7 В и ёмкостью не менее 3500 мА^ч. Зарядку аккумуляторной батареи производят с помощью встроенного зарядного устройства мультиметра, питание на который подается от адаптера 220 В - USB через соединитель, находящийся на задней панели мультиметра.

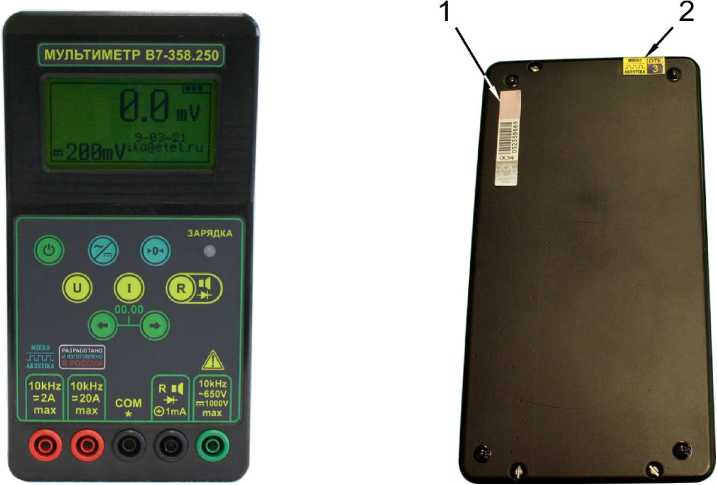

Общий вид и схема пломбировки мультиметров от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 1.
Рисунок 1 - Общий вид и схема пломбировки мультиметров
1 - место нанесения поверительного клейма в виде наклейки;
2 - место нанесения заводской пломбы.
Таблица 6 -
Наименование изделия |
Обозначение |
Количество |
1. Мультиметр цифровой В7-358.250 |
МКИЯ.422160.001 |
1 |
2. Провод соединительный со щупом |
2 | |
3. Адаптер 220 В - USB (5 B. 1 A)* |
1 | |
4. Кабель USB 2.0 А - В (m - m) |
1 | |
5. Вставка плавкая ВП2Б-1-3,15 АF |
2 | |
6. Транспортная тара |
В7-358.250/Я1 |
1 |
7. Мультиметр цифровой В7-358.250. Руководство по эксплуатации |
МКИЯ.422160.001 РЭ |
1 |
8. Мультиметр цифровой В7-358.250. Формуляр |
МКИЯ.422160.001 ФО |
1 |
9. Мультиметры цифровые В7-358.250. Методика поверки |
МКИЯ.422160.001 МП |
1 |
*Допускается комплектовать мультиметр адаптером с током более 1 А
Таблица 2 - Метрологические характеристики (диапазоны измерений)
Наименование характеристики |
Значение характеристики |
Диапазоны измерений среднеквадратических значений силы переменного тока, в диапазоне частот от (30 до404) Гц, А |
от 0 до 0,2 от 0 до 2 от 0 до 20 |
Диапазоны измерений среднеквадратических значений напряжения переменного тока, В: в диапазоне частот от (30 до 104 ) Гц |
от 0 до 2 от 0 до 20 от 0 до 200 |
в диапазоне частот от (30 до403) Гц |
от 0 до 650 |
Диапазоны измерений значений напряжения постоянного тока, В |
от 0 до 0,2 от 0 до 2 от 0 до 20 от 0 до 200 от 0 до 650 |
Диапазоны измерений значений силы постоянного тока, А |
от 0 до 0,002 от 0 до 0,02 от 0 до 0,2 от 0 до 2 от 0 до 20 |
Диапазоны измерений значений частоты напряжения переменного тока, Гц в диапазоне измерений: от 0 до 2 В от 0 до 20 В от 0 до 200 В |
от 30 до 1 • 104 |
от 0 до 650 В (так правильно или нет исходя что например только на частоте от 30 до 1403) |
30 до 1403 |
Диапазоны измерений значений частоты силы переменного тока, Гц, в диапазоне измерений: от 0 до 0,2 А от 0 до 2 А от 0 до 20 А |
от 30 до 1-104 |
Диапазоны измерений значений сопротивления постоянному току, Ом |
от 0 до 2403 от 0 до 20403 от 0 до 200^ 103 от 0 до 2-106 |
Таблица 3 - Метрологические характеристики (пределы допускаемой основной абсолютной
погрешности измерений)
Наименование характеристики |
Значение характеристики | |
Диапазоны измерений |
Значение погрешности | |
Напряжение постоянного тока, В |
от 0 до 0,2 |
±0,2 мВ |
от 0 до 2 |
±2 мВ | |
от 0 до 20 |
±20 мВ | |
от 0 до 200 |
±200 мВ | |
от 0 до 650 |
±1000 мВ | |
Сила постоянного тока, А |
от 0 до 0,002 |
±0,002 мА |
от 0 до 0,02 |
±0,02 мА | |
от 0 до 0,2 |
±0,2 мА | |
от 0 до 2 |
±2 мА | |
от 0 до 20 |
±50 мА | |
Среднеквадратическое значение напряжения переменного тока, В |
от 0 до 2 |
±10 мВ |
от 0 до 20 |
±100 мВ | |
от 0 до 200 |
±1000 мВ | |
от 0 до 650 |
±5000 мВ | |
Среднеквадратическое значение силы переменного тока, А |
от 0 до 0,2 |
±1 мА |
от 0 до 2 |
±10 мА | |
от 0 до 20 |
±100 мА | |
Частота напряжения переменного тока, Гц |
от 30 до 100 включ. |
±0,3 Гц |
св. 100 до 10000 |
±2 Гц | |
от 30 до 100 включ. (для предела «0-650 В») |
±0,3 Гц | |
св. 100 до 1000 (для предела «0-650 В») |
±2 Гц | |
Частота силы переменного тока, Гц |
от 30 до 100 включ. |
±0,3 Гц |
св. 100 до 10000 |
±2 Гц | |
Сопротивление постоянному току, кОм |
от 0 до 0,25 включ. |
±1 Ом |
св. 0,25 до 0,8 включ. |
±2 Ом | |
св. 0,8 до 2 |
±3 Ом | |
от 0 до 2,5 включ. |
±0,01 кОм | |
св. 2,5 до 8 включ. |
±0,02 кОм | |
св. 8 до 20 |
±0,03 кОм | |
от 0 до 25 включ. |
±0,1 кОм | |
св. 25 до 80 включ. |
±0,2 кОм | |
св. 80 до 200 |
±0,3 кОм | |
от 0 до 250 включ. |
±1 кОм | |
св. 250 до 800 включ. |
±2 кОм | |
св. 800 до 2000 |
±3 кОм |
Таблица 4 - Метрологические характеристики (пределы допускаемой дополнительной абсолютной погрешности измерений, обусловленной отклонением температуры воздуха от нормально допустимой)
Наименование характеристики |
Значение характеристики | |
Диапазоны измерений |
Значение погрешности | |
Напряжение постоянного тока, В |
от 0 до 0,2 |
±0,1 мВ на 10 °С |
от 0 до 2 |
±1 мВ на 10 °С | |
от 0 до 20 |
±10 мВ на 10 °С | |
от 0 до 200 |
±100 мВ на 10 °С | |
от 0 до 650 |
±500 мВ на 10 °С |
Наименование характеристики |
Значение характеристики | |
Диапазоны измерений |
Значение погрешности | |
Сила постоянного тока, А |
от 0 до 0,002 |
±0,001 мА на 10 °С |
от 0 до 0,02 |
±0,01 мА на 10 °С | |
от 0 до 0,2 |
±0,1 мА на 10 °С | |
от 0 до 2 |
±1 мА на 10 °С | |
от 0 до 20 |
±25 мА на 10 °С | |
Среднеквадратическое значение напряжения переменного тока, В |
от 0 до 2 |
±5 мВ на 10 °С |
от 0 до 20 |
±50 мВ на 10 °С | |
от 0 до 200 |
±500 мВ на 10 °С | |
от 0 до 650 |
±2000 мВ на 10 °С | |
Среднеквадратическое значение силы переменного тока, А |
от 0 до 0,2 |
±0,5 мА на 10 °С |
от 0 до 2 |
±5 мА на 10 °С | |
от 0 до 20 |
±50 мА на 10 °С | |
Частота напряжения переменного тока, Гц |
от 30 до 100 включ. |
±0,1 Гц |
св. 100 до 10000 |
±1 Гц | |
от 30 до 100 включ. (для предела «0-650 В») |
±0,1 Гц | |
св. 100 до 1000 (для предела «0-650 В») |
±1 Гц | |
Частота силы переменного тока, Гц |
от 30 до 100 включ. |
±0,1 Гц |
св. 100 до 10000 |
±1 Гц | |
Сопротивление постоянному току, кОм |
от 0 до 2 |
±1 Ом на 10 °С |
от 0 до 20 |
±10 Ом на 10 °С | |
от 0 до 200 |
±100 Ом на 10 °С | |
от 0 до 2000 |
±1 кОм на 10 °С |
Таблица 5 - Технические характеристики средства измерений
Наименование характеристики |
Значение характеристики |
Сопротивление изоляции корпуса мультиметра, не менее, МОм |
20 |
Средняя наработка на отказ, не менее, ч |
4000 |
Установленный срок службы, не менее, лет |
6 |
Масса, не более, кг |
0,75 |
Габаритные размеры, не более, мм |
50x105x200 |
Нормальные условия применения:
|
от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) |
Рабочие условия применения
|
группа 3 по ГОСТ 22261-94 от +5 до +40 90 при температуре +25°С от 84 до 106,7 (от 630 до 800) |
