Номер по Госреестру СИ: 68628-17
68628-17 Трансформаторы тока
(ТВ-220)
Назначение средства измерений:
Трансформаторы тока ТВ-220 (далее - трансформаторы тока) изготовлены в период с 1969 г. по 1986 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ-220 ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
-
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
ПО «Уралэлектротяжмаш» (изготовлены в 1969 - 1986 гг.)
Адрес: г. Свердловск, ул. Фронтовых бригад, 22
Заявитель
Общество с ограниченной ответственностью «Инженерный центр«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11 Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.

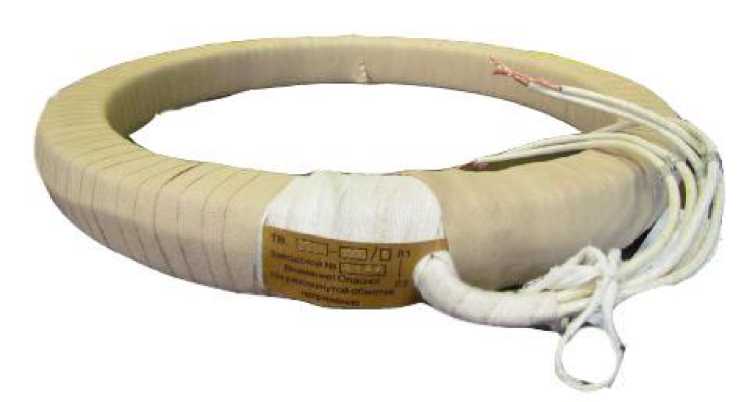

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.аблица 5 -
Наименование |
Обозначение |
Количество |
Трансформатор тока |
ТВ-220-I У2 |
6 шт. |
Трансформатор тока |
ТВ-220 I |
3 шт. |
Трансформатор тока |
ТВ-220/25 |
6 шт. |
Трансформатор тока |
ТВ-220/25 У2 |
18 шт. |
Трансформатор тока |
ТВ-220-26 |
15 шт. |
Паспорт ТВ-220-I У2 |
6 экз. | |
Паспорт ТВ-220 I |
3 экз. | |
Паспорт ТВ-220/25 |
6 экз. | |
Паспорт ТВ-220/25 У2 |
18 экз. | |
Паспорт ТВ-220-26 |
15 экз. |
аблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
Модификация трансформатора |
ТВ-220-I У2 |
ТВ-220 I |
ТВ-220/25 | ||
2996-1, |
3697-1, |
2838-А, |
1164-1, |
1953-1, | |
Заводской номер |
2996-2, |
3697-2, |
2838-В, |
1164-2, |
1953-2, |
2996-3 |
3697-3 |
2838-С |
1164-3 |
1953-3 | |
Номинальное напряжение, кВ |
220 |
220 |
220 |
220 |
220 |
Наибольшее рабочее напряжение, кВ |
252 |
252 |
252 |
252 |
252 |
Номинальный первичный ток 11ном., А |
1000 |
1000 |
750 |
2000 |
600 |
Номинальный вторичный ток 12ном., А |
5 |
5 |
5 |
1 |
5 |
Класс точности обмоток для измерений и учета |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
20 |
20 |
30 |
20 |
10 |
Номинальная частота £ном., Гц |
50 |
50 |
50 |
50 |
50 |
Продолжение таблицы 1
Наименование характеристики |
Значение | ||
Модификация трансформатора |
ТВ-220/25 У2 | ||
Заводской номер |
2050-А, 2050-В, 2050-С, 2072-3, 2072-2, 2072-1, 2716-3, 2716-2, 2716-1 |
23143, 23142, 23141 |
2321-1, 2321-2, 2321-3, 2518-1, 2518-2, 2518-3 |
Номинальное напряжение, кВ |
220 |
220 |
220 |
Наибольшее рабочее напряжение, кВ |
252 |
252 |
252 |
Номинальный первичный ток Вном^ А |
600 |
1000 |
1000 |
Номинальный вторичный ток 12ном., А |
5 |
1 |
5 |
Класс точности обмоток для измерений и учета |
3 |
0,5 |
0,5 |
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
50 |
30 |
20 |
Номинальная частота £ном., Гц |
50 |
50 |
50 |
Окончание таблицы 1
Наименование характеристики |
Значение | ||||
Модификация трансформатора |
ТВ-220-26 | ||||
663-1, |
920-1, |
753-1, |
629-1, |
772-1, | |
Заводской номер |
663-2, |
920-2, |
753-2, |
629-2, |
772-2, |
663-3 |
920-3 |
753-3 |
629-3 |
772-3 | |
Номинальное напряжение, кВ |
220 |
220 |
220 |
220 |
220 |
Наибольшее рабочее напряжение, кВ |
252 |
252 |
252 |
252 |
252 |
Номинальный первичный ток 11ном., А |
1000 |
600 |
1000 |
600 |
1000 |
Номинальный вторичный ток 12ном., А |
5 |
5 |
5 |
5 |
5 |
Класс точности обмоток для измерений и учета |
1 |
3 |
3 |
1 |
0,5 |
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
30 |
50 |
50 |
20 |
50 |
Номинальная частота £ном., Гц |
50 |
50 |
50 |
50 |
50 |
