Номер по Госреестру СИ: 68593-17
68593-17 Машины испытательные
(FP-100/1)
Назначение средства измерений:
Машины испытательные FP-100/1 предназначены для измерения силы при испытаниях металлов, арматурной стали, листового и круглого проката искусственных материалов, резины, текстильных изделий, древесины, бумаги и комбинированных материалов на растяжение по ГОСТ 1497-84, ГОСТ 10006-80, ISO 6892-1:2009.
Внешний вид.
Машины испытательные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 160264
ID в реестре СИ - 382664
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FPZ 100, FP-100/1, FP 100/1,
Производитель
Изготовитель - Фирма "VEB MWK Fritz Heckert"
Страна - ГДР
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 4
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1921 от 2017.09.12 Об утверждении типов средств измерений
Наличие аналогов СИ: Машины испытательные (FP-100/1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
68593-17 Машины испытательные (FP-100/1) Фирма "VEB MWK Fritz Heckert" (ГДР ) |
82572-21 Машины испытательные универсальные (МИМ) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Кто поверяет Машины испытательные универсальные (МИМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 8 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "РКК "ЭНЕРГИЯ" (RA.RU.311236) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машины испытательные универсальные (МИМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
21605 | 21605 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ISO 6892-1:2009 Материалы металлические. Испытания на растяжение. Часть 1. Метод испытания при комнатной температуре;
ГОСТ 1497-84 Металлы. Методы испытаний на растяжение;
ГОСТ 10006-80 Трубы металлические. Метод испытания на растяжение.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным FP-100/1
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы. ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.
Техническая документация VEB MWK «Fritz Heckert», ГДР (дата изготовления 1983 г.).
Поверка
Поверка осуществляется по документу МП 137-261-2016 «ГСИ. Машины испытательные FP-100/1. Методика поверки», утвержденному ФГУП «УНИИМ» «04» июля 2017 г.Основное средство поверки:
- рабочий эталон единицы силы 2-го разряда по ГОСТ 8.640-2014 (динамометры электронные, предел измерений до 100 кН, пределы допускаемой относительной погрешности ± 0,24 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
VEB MWK «Fritz Heckert», ГДР (изготовлены в 1983 г.)
Адрес: Karl-Marx-Stadt, DDR
Заявитель
Акционерное общество «Первоуральский новотрубный завод» (АО «ПНТЗ»)
Адрес: 623112, г. Первоуральск Свердловской обл., ул. Торговая, д. 1.
Тел.: (3439) 27-65-70
E-mail: info@chelpipe.ru
Сайт: www.chelpipe.ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
(«ФГУП «УНИИМ»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4 Тел.: (343) 350-26-18
Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия машин испытательных FP-100/1 (далее - машины FP-100/1) заключается в измерении силы при деформации закрепленного в зажиме образца, возникающей при перемещении подвижной траверсы с постоянной заданной скоростью.
Машины FP-100/1 состоят из нагружающего устройства и пульта управления, включающего в себя силоизмеритель.
Нагружающее устройство представляет собой раму с верхней подвижной и нижней неподвижной траверсами. Подвижная траверса перемещается по направляющим колоннам с помощью электромоторов и коробки передач, расположенных на основании силовой части.
Испытываемый образец устанавливается в захватах между траверсами.
Нагрузка прикладывается к испытываемому образцу последовательно с помощью датчика силы, размещаемым на неподвижной траверсе. Значение силы, возникающей при нагружении образца, передается на циферблат силоизмерителя.
Общий вид машин FP-100/1 приведен на рисунке 1.

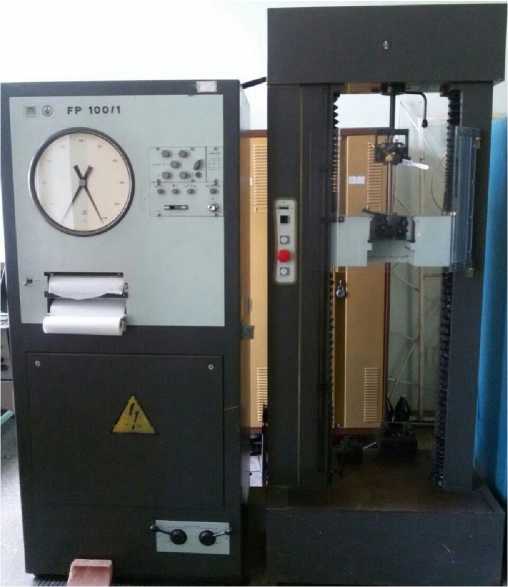

Рисунок 1 - Общий вид машин FP-100/1
Пломбирование машины испытательной FP-100/1 не предусмотрено.
Таблица 3 -
|
Наименование |
Обозначение |
Кол-во |
|
Машина испытательная FP-100/1 в том числе: -нагружающее устройство; -пульт управления, включающий в себя силоизмеритель. Паспорт Машина испытательная FP-100/1 ГСИ. Машины испытательне FP-100/1. Методика поверки |
4271.003.00186619.2016 ПС 4271.004.00186619.2016 ПС МП 137-261-2016 |
1 шт. 1 экз. 1 экз. 1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Зав. № 67/83 |
Зав |
№ 68/83 | |
|
Наибольшая предельная нагрузка, кН |
10 |
100 | ||
|
Число шкал (поясов) нагрузок |
5 |
4 | ||
|
Предельное значение шкалы (пояса) нагрузок, кН: Шкала «I» |
0,4 |
10 | ||
|
Шкала «II» |
1 |
20 | ||
|
Шкала «III» |
2 |
40 | ||
|
Шкала «IV» |
4 |
100 | ||
|
Шкала «V» |
10 |
- | ||
|
Цена деления силоизмерителя, кН: Шкала «I» |
0,002 |
0,05 | ||
|
Шкала «II» |
0,005 |
0,1 | ||
|
Шкала «III» |
0,01 |
0,2 | ||
|
Шкала «IV» |
0,02 |
0,5 | ||
|
Шкала «V» |
0,05 |
- | ||
|
Пределы допускаемой относительной погрешности при измерении силы, % |
± 1,0 | |||
|
Максимальная скорость перемещения подвижной траверсы, мм/мин |
от 990 до 1010 | |||
|
Расстояние между захватами при растяжении, мм, не более |
950 | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение, В |
380±38 |
|
- частота, Гц |
50±2 |
|
Потребляемая мощность, кВт, не более |
2,2 |
|
Габаритные размеры машин FP-100/1, мм, не более - высота |
1900 |
|
- ширина |
620 |
|
- длина |
1720 |
|
Масса, кг, не более |
1350 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от + 18 до + 25 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Срок службы, лет, не менее |
15 |
