Номер по Госреестру СИ: 68515-17
68515-17 Анализаторы запыленности газопылевого потока
(Sintrol)
Назначение средства измерений:
Анализаторы запыленности газопылевого потока Sintrol (далее - анализаторы) предназначены для измерений массовой концентрации взвешенных частиц в пылегазовых потоках, включая выбросы стационарных источников, а также в атмосферном воздухе, воздухе рабочей зоны и закрытых помещений.
Внешний вид.
Анализаторы запыленности газопылевого потока
Рисунок № 1
Внешний вид.
Анализаторы запыленности газопылевого потока
Рисунок № 2
Внешний вид.
Анализаторы запыленности газопылевого потока
Рисунок № 3
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО), являющиеся метрологически значимым. Функции встроенного ПО: обработка измерительных сигналов, отображение, сбор, хранение и передача измеренных данных на внешние устройства, управление работой анализатора, обеспечение функции самотестирования анализатора.
ПО DustTool для параметризации и визуализации результатов измерений анализаторов на компьютере не является метрологическим значимым и не оказывает влияние на результаты измерений.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) |
Значение для модификаций | |||
без дисплея |
с дисплеем | |||
S304 |
S305 |
DUMO |
S304, S304 Ex, S305, S305QAL, S305QAL Ex, DUMO, DumoPro, DumoPro Ex | |
Идентификационное наименование ПО |
Sintrol | |||
Номер версии (идентификационный номер) ПО |
не ниже 818 |
не ниже 903 |
не ниже 2.0.2 |
не ниже 3.0.2 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации анализаторов методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Анализатор запыленности газопылевого потока Sintrol. Руководство по эксплуатации», раздел «Эксплуатация».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам запыленности газопылевого потока SintrolПостановление Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов»
ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические требования»
ГОСТ Р ИСО 10155-2006 «Выбросы стационарных источников. Автоматический мониторинг массовой концентрации твердых частиц. Характеристики измерительных систем, методы испытаний и технические требования»
Техническая документация изготовителя
Изготовитель
Компания «Sintrol Oy», ФинляндияАдрес: Ruosilantie 15, 00390 Helsinki, Finland
Телефон: + 358 9 5617 360
Web-сайт: sintrol.com
E-mail: info@sintrolproducts.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия анализаторов основан на методе наведенной индукции, возникающей при взаимодействии частиц пыли и измерительного изолированного зонда в пылегазовом потоке. При движении частиц в пылегазовом потоке рядом с измерительным зондом или соударением с ним генерируется сигнал переменного тока, имеющего индукционную природу. Этот сигнал обрабатывается микропроцессорным устройством для фильтрации шума. Сгенерированный сигнал пропорционален массовой концентрации пыли в потоке га-за/воздуха при предварительной градуировке анализатора гравиметрическим методом согласно ГОСТ Р ИСО 10155-2006.
Основным конструктивным элементом анализаторов является измерительный зонд, взаимодействующий с пылевыми частицами. Он может быть внешним (погружным), прикрепленным к корпусу анализатора и располагаться во внутреннем измерительном объеме корпуса. В корпусе размещена плата с электронными схемами преобразования измерительного сигнала и управления. Результаты измерений выводятся в виде токовых сигналов (4 -20) мА или на встроенный семисегментный индикатор (дисплей). Данные анализаторов со встроенным дисплеем могут передаваться на внешнее устройство через интерфейс RS 485 с помощью протоколов связи Modbus RTU и Sintrol Net Workl. Для параметризации и визуализации данных анализатора со встроенным дисплеем на компьютере используется программное обеспечение DustTool. Имеется USB порт для подключения дополнительного оборудования.
Анализаторы являются приборами непрерывного действия, питаются от электрической сети переменного тока и от внешнего источника постоянного тока.
Анализаторы выпускаются в следующих модификациях: S304, S304 Ex, S305, S305QAL, S305QAL Ex, DUMO, DumoPro, DumoPro Ex, которые отличаются конструктивным исполнением и дополнительными функциями.
Модификации S304, S304 Ex, S305, S305QAL, S305QAL Ex, выполнены в виде электронного модуля с внешним измерительным зондом (для установки на газоходах). Модификации DUMO, DumoPro, DumoPro Ex выполнены в виде моноблока с внутренним расположением измерительного зонда и встроенным вентилятором для прокачки воздушной пробы через измерительный объем анализатора.
Измерительные зонды анализаторов могут иметь различные покрытия в зависимости от задач по температуре анализируемого газа.
Модификации с индексом «Ex» имеют взрывозащищенное исполнение.
Модификации с индексом QAL соответствуют требования европейских стандартов в области контроля промышленных выбросов.
Общий вид анализаторов представлен на рисунках 1 - 5.
Пломбирование анализаторов от несанкционированного доступа не предусмотрено. Нанесение знака утверждения типа и знака поверки на анализаторы не предусмотрено.

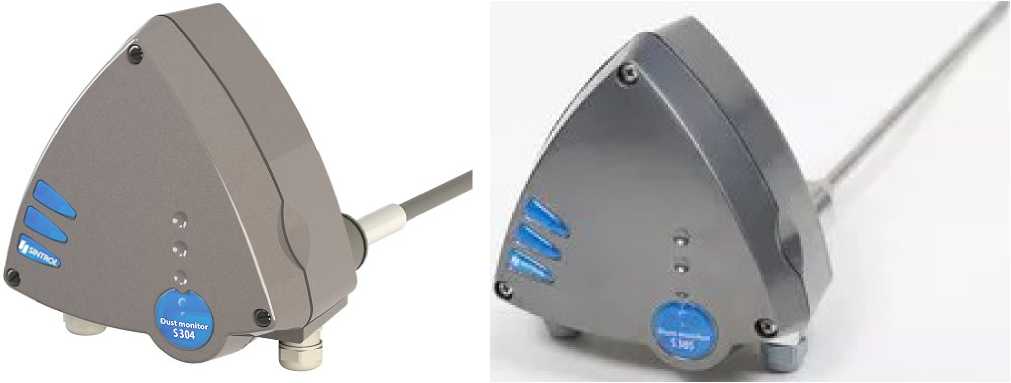

Рисунок 2 - Общий вид анализатора модификации S305, не имеющего встроенного дисплея
Рисунок 1 - Общий вид анализатора модификации S304, не имеющего встроенного дисплея

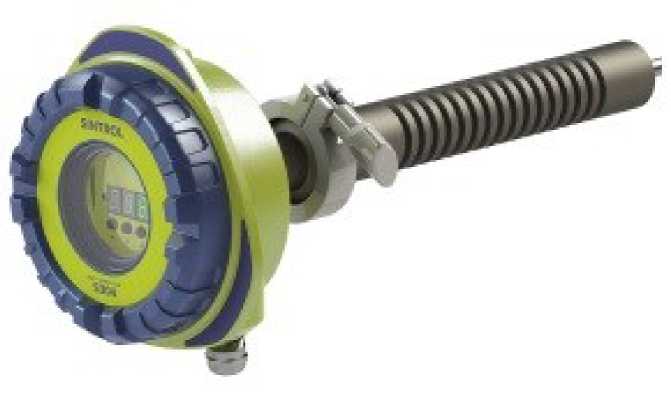

Рисунок 3- Общий вид анализаторов модификаций S304, S304 Ex, S305, S305QAL, S305QAL Ex, имеющих встроенный дисплей

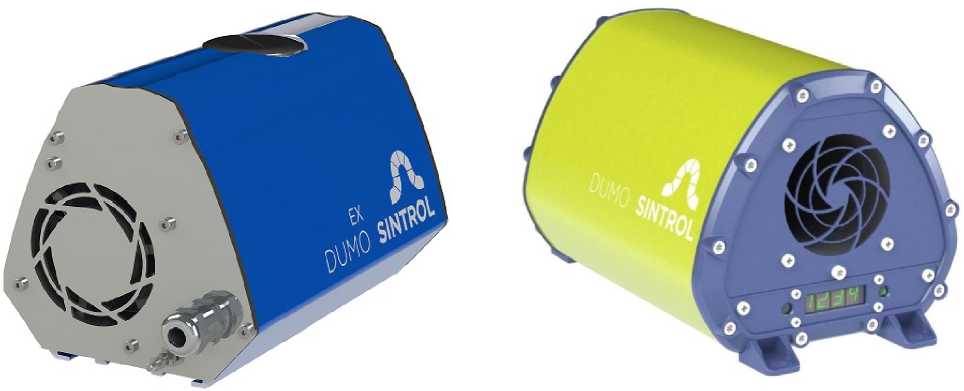

Рисунок 4- Общий вид анализатора Рисунок 5- Общий вид анализаторов
модификации DUMO, не имеющей встро- модификаций DUMO, DumoPro, DumoPro Ex со
енного дисплея встроенным дисплеем
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Наименьший размер обнаруживаемых частиц пыли, мкм |
0,3 |
Диапазон измерений* массовой концентрации пыли, мг/м3 |
от 0,1 до 10000 |
Пределы допускаемой приведенной** погрешности измерений массовой концентрации пыли для модификаций S304, S305, DUMO, не имеющих встроенного дисплея, в поддиапазоне от 0,1 до 0,5 мг/м3 включ., % |
±20 |
Пределы допускаемой относительной погрешности измерений массовой концентрации пыли для модификаций S304, S305, DUMO без дисплея в поддиапазоне св. 0,5 до 10000 мг/м3 включ. и для модификаций S304, S304 Ex, S305, S305QAL, S305QAL Ex, DUMO, DumoPro, DumoPro Ex со встроенным дисплеем в диапазоне измерений, % |
±20 |
* Пределы градуировки могут быть различными в границах диапазона измерений анализаторов в зависимости от задач при их эксплуатации. ** Приведенная погрешность нормирована относительно верхней границы соответствующего поддиапазона |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания анализаторов от сети переменного тока | |
напряжение, В |
от 198 до 242 |
частота, Гц |
от 49 до 51 |
Параметры электрического питания анализаторов от источника постоян- | |
ного тока | |
напряжение, В |
от 22 до 26 |
Потребляемая мощность модификаций анализаторов при питании от сети | |
переменного тока, 1АА, не более | |
S304, S305 без встроенного дисплея |
8 |
S304, S304 Ex, S305, S305QAL, S305QAL Ex, DUMO, DumoPro, | |
DumoPro Ex со встроенным дисплеем |
10 |
Габаритные размеры корпуса модификаций анализаторов, не имеющих | |
встроенного дисплея, мм, не более | |
S304, S305 | |
диаметр |
172 |
высота |
132 |
DUMO | |
высота |
153 |
ширина |
155 |
длина |
234 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Габаритные размеры корпуса модификаций анализаторов со встроенным дисплеем, мм, не более S304, S304 Ex, S305, S305QAL, S305QAL Ex высота |
176 |
ширина |
168 |
длина |
156 |
DUMO, DumoPro, DumoPro Ex высота |
174 |
ширина |
191 |
длина |
314 |
Габаритные размеры внешнего измерительного зонда, мм, не менее диаметр |
10 |
длина |
250 |
Масса модификаций анализаторов, не имеющих встроенного дисплея, кг, не более S304, S305 |
2,3 |
DUMO |
3,0 |
Масса модификаций анализаторов со встроенным дисплеем, кг, не более S304, S304 Ex, S305, S305QAL, S305QAL Ex (с измерительным зондом длиной не более 500 мм) |
1,5 |
DUMO, DumoPro, DumoPro Ex |
4,2 |
Условия эксплуатации модификаций анализаторов S304, S305, DUMO, не имеющих встроенного дисплея, температура окружающей среды, °С |
от -20 до +60 |
относительная влажность окружающей среды при 20 °С без конденсации, %, не более |
95 |
атмосферное давление, кПа |
от 84 до 106,7 |
Условия эксплуатации модификаций анализаторов S304, S304 Ex, S305, S305QAL, S305QAL Ex, DUMO, DumoPro, DumoPro Ex со встроенным дисплеем температура окружающей среды, °С |
от -40 до +60 |
относительная влажность окружающей среды при 20 °С без конденсации, %, не более |
95 |
атмосферное давление, кПа |
от 84 до 106,7 |
Параметры пылегазового потока в точке измерения температура,°С, не более |
700 |
давление, бар, не более |
6 |
