Номер по Госреестру СИ: 68514-17
68514-17 Устройства проверки и регулировки реле
(УПР-1)
Назначение средства измерений:
Устройства проверки и регулировки реле УПР-1 (далее - устройства) предназначены для воспроизведения и измерения напряжения и силы постоянного тока, измерения сопротивления постоянному току обмоток реле, времени срабатывания / отпускания реле, воспроизведения в цепи контактов реле силы постоянного тока при проверке реле на ремонтно-дорожных участках дистанций сигнализации, централизации и блокировки железных дорог.
Внешний вид.
Устройства проверки и регулировки реле
Рисунок № 1
Внешний вид.
Устройства проверки и регулировки реле
Рисунок № 2
Внешний вид.
Устройства проверки и регулировки реле
Рисунок № 3
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится методом шелкографии на шильдики, закрепляемые на левой боковой поверхности блока МКУ и блока питания БП УПР, и на титульные листы Паспорта и Руководства по эксплуатации типографским способом.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплутационной документации.
Лист № 5 Всего листов 5
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам проверки и регулировки реле УПР-1
ГОСТ 8.022-91 ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30 А
ГОСТ 8.027-2001 ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 15.02.2016 г. №146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ИТАЖ.421413.001ТУ Устройство проверки и регулировки реле УПР-1. Технические условия
Поверка
Поверкаосуществляется по документу ИТАЖ.421413.001РЭ, «Устройство проверки и регулировки реле УПР-1. Руководство по эксплуатации», приложение Б, утвержденному
ФБУ «Тест-С.-Петербург» 03.07.20017 г.
Основные средства поверки:
-
- мультиметр 34401А, (рег. № 54848-13);
-
- генератор импульсов Г5-60, (рег. № 5463-76);
-
- омметр цифровой Щ 306-1, (рег. №10983-87).
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью
Знак поверки наносится на боковую поверхность блока МКУ.
Изготовитель
Закрытое акционерное общество «Ассоциация АТИС» (ЗАО «Ассоциация АТИС»)
ИНН 7816122052
Адрес: 195253, г. Санкт-Петербург, пр. Энергетиков, д. 42, а/я 9
Телефон (факс): 8 (812) 458-56-27
E-mail: spb@as-atis.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»
(ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1 Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Принцип действия устройств основан на формировании сигналов с соответствующими электрическими и временными параметрами на реле и контроле параметров выходных сигналов реле.
Устройство состоит из модуля контроля и управления (МКУ), объединенного с поворотной и регулируемой по высоте подставкой под проверяемое реле, блока питания (БП УПР), светильника, комплекта кабелей, комплекта модулей подключения.
Модуль МКУ измеряет напряжение, ток, время замедления срабатывания и отпускания реле, имеет источник тока для контроля контактов реле и схему управления блоком питания.
Устройство УПР-1 обеспечивает индикацию состояния контактов реле:
-
- разомкнут или отсутствует;
-
- замкнут и не в норме;
-
- замкнут и в норме.
Управление устройством УПР-1 осуществляется с помощью переключателей на модуле контроля и управления (МКУ) и модулях подключения реле.
Внешний вид устройства изображен на рисунке 1, схемы пломбирования изображены на рисунках 2 и 3.

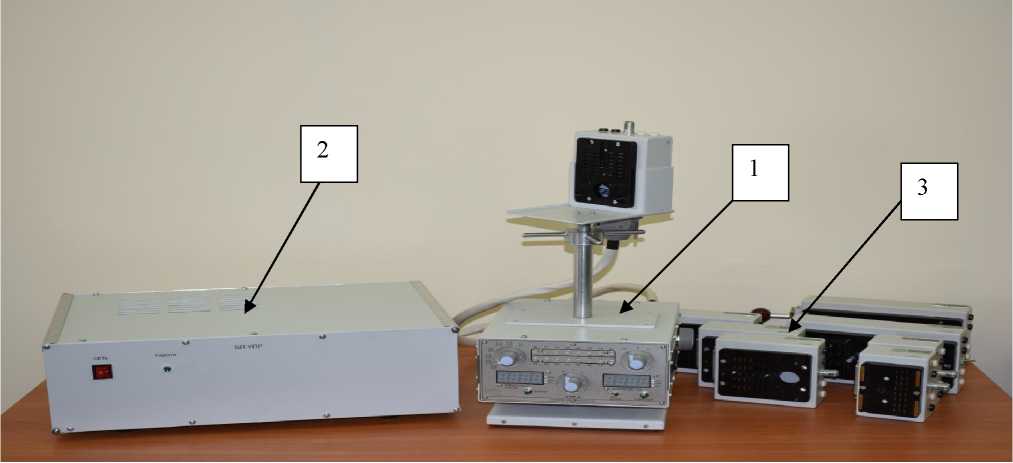

Рисунок 1 - Внешний вид устройства УПР-1
(1 - модуль МКУ; 2 - блок питания БП УПР; 3 - модули подключения)
Левая сторона МКУ
Место пломбирования

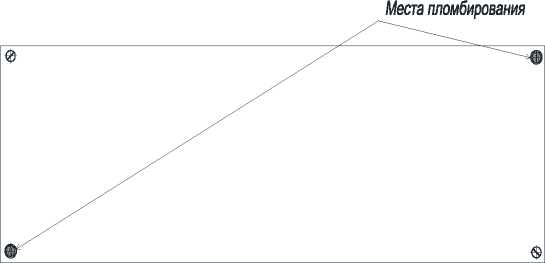

Рисунок 2 - Схема пломбирования МКУ
Место нанесения знака утверждения типа
Место нанесения поверительного клейма
Лицевая и тыловая стороны БП УПР
Рисунок 3 - Схема пломбирования МКУ
Программное обеспечение отсутствует.
Таблица 3 - Комплект поставки устройства
Наименование |
Обозначение |
Количество |
Модуль контроля и управления (МКУ) |
ИТАЖ.411568.003 |
1 |
Блок питания (БП УПР) |
ИТАЖ.435111.001 |
1 |
Кабель соединения МП |
ИТАЖ.685626.008 |
1 |
Кабель управления |
ИТАЖ.685621.022 |
1 |
Сетевой кабель |
— |
2 |
Модули подключения - НМШ |
17475-84-00 |
1 |
- АНШ |
17475-96-00 |
1 |
- РЭЛ |
17475-78-00 |
1 |
- НШ |
17475-87-00 |
1 |
- Д3 |
ИТАЖ.411182. 001 |
1 |
- ТШ |
ИТАЖ.411182. 002 |
1 |
- КМШ |
ИТАЖ.411182. 003 |
1 |
- ПМПШ |
ИТАЖ.411182. 004 |
1 |
Комплект эквивалентов сопротивления - 24 мОм |
ИТАЖ.468322005 |
1 |
- 30 мОм |
ИТАЖ.468322.001 |
1 |
- 80 мОм |
ИТАЖ.468322006 |
1 |
- 100 мОм |
ИТАЖ.468322.002 |
1 |
- 120 мОм |
ИТАЖ.468322.007 |
1 |
- 150 мОм |
ИТАЖ.468322.003 |
1 |
- 200 мОм |
ИТАЖ.468322.008 |
1 |
- 250 мОм |
ИТАЖ.468322.004 |
1 |
Тест-блок НМШБ |
17475-14-00 |
1 |
Светильник |
ИТАЖ.676252.001 |
1 |
Сетевой фильтр |
— |
1 |
Руководство по эксплуатации |
ИТАЖ.421413.001РЭ |
1 |
Паспорт |
ИТАЖ.411568.003ПС |
1 |
Методика поверки (приложение Б) |
ИТАЖ.411568.003РЭ |
1 |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности (измерение временных интервалов - погрешность абсолютная) |
Воспроизведение и измерение напряжения постоянного тока, В |
от 0,2 до 1,99; от 2,0 до 19,9; от 20,0 до 50 |
+[1,0+0,1(|Uk/Ux|-1)] % |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности (измерение временных интервалов - погрешность абсолютная) |
Воспроизведение и измерение силы постоянного тока, А |
от 0,00З до 0,099; от 0,1 до 1,5 |
+[1,0+0,1(|1к/1х|-1)] % |
Измерение временных интервалов, с |
от 0,005 до 1,499 |
±0,001 с |
Измерение сопротивления постоянному току обмоток реле, Ом |
от 0,18 до 1,0 включ.; св. 1,0 до 1000 включ; св.1000 до 4990 |
±2,5 % ±1 % ±1,5 % |
Воспроизведение силы постоянного тока в цепи контакты реле, А |
0,5 |
±4 % |
Примечания
|
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение | ||
Масса, кг, не более: | |||
- МКУ с подставкой, |
8 | ||
- устройства с комплектными принадлежностями и блоком | |||
питания |
25 | ||
Габаритные размеры, мм, не более: |
длина |
высота |
ширина |
- модуля контроля и управления (МКУ) |
250 |
160 |
270 |
- блока питания |
460 |
166 |
328 |
- устройства в упаковке |
520 |
330 |
440 |
Высота подставки, мм |
от 240 до 340 | ||
Рабочие условия эксплуатации: | |||
- температура окружающей среды, °С; |
от +10 до +35; | ||
- относительная влажность воздуха при +25 °С, % |
от +30 до +80; | ||
- атмосферное давление, кПа |
от 84 до 106,7 | ||
Напряжение питания от сети переменного тока частотой | |||
(50±1) Гц, В |
230±23 | ||
Мощность, потребляемая от сети питания, В-А, не более |
150 | ||
Время установления рабочего режима, мин, не более |
1 | ||
Время непрерывной работы, ч, не менее |
8 | ||
Средняя наработка на отказ (То), ч, не менее |
10000 | ||
Полный средний срок службы, лет, не менее |
10 |
