Номер по Госреестру СИ: 68330-17
68330-17 Преобразователи расхода турбинные
(HO)
Назначение средства измерений:
Преобразователи расхода турбинные НО предназначены для измерений объема и объемного расхода жидкости.
Внешний вид.
Преобразователи расхода турбинные
Рисунок № 1
Внешний вид.
Преобразователи расхода турбинные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится типографским способом в нижнюю часть по центру титульных листов паспорта и руководства по эксплуатации и фотохимическим печатанием (штемпелевание) на корпус первичного преобразователя расхода турбинного НО.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям расхода турбинным НОГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
Поверка
Поверкаосуществляется по документу МП 0578-1-2017 «Инструкция. ГСИ. Преобразователи расхода турбинные НО. Методика поверки», утвержденному ФГУП «ВНИИР» 04.04.2017 г.
Основные средства поверки:
- рабочий эталон единицы объемного расхода и объема жидкости 2-го разряда по ГОСТ 8.374-2013 и (или) по ГОСТ 8.142-2013 с пределами допускаемой относительной погрешности (расширенной неопределенности) эталона при воспроизведении объема не более ±0,15%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в паспорт преобразователя расхода турбинного НО, а также на пломбу, установленную в соответствии с рисунком 2.
Изготовитель
Фирма «Hoffer Flow Controls», СШААдрес: 107 Kitty Hawk Lane, Elizabeth City NC 27909
Тел: 1(800)-628-4584, (252) 331-1997
Факс: (252) 331-2886
Web-сайт: www.hofferflow.com
Е-mail: info@hofferflow.com
Заявитель
Общество с ограниченной ответственностью «Сигм плюс инжиниринг»(ООО «Сигм плюс инжиниринг»)
ИНН: 7728636669
Адрес: Россия, 117342, Москва, ул. Введенского, д. 3, корп. 5
Тел: (495) 333-33-25, (495) 334-48-10, (495) 221-59-05
Факс: (495) 334-4393
Web-сайт: www.massflow.ru
Е-mail: info@massflow.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 «а»
Тел.:(843) 272-70-62, факс: (843) 272-00-32
Е-mail: office@vniir.org
Web-сайт: www.vniir.org
Принцип действия преобразователей расхода турбинных НО основан на подсчете количества вращений крыльчатки (лопастного ротора) первичного преобразователя. Поток жидкости, протекая в проточной части преобразователя расхода турбинного НО вызывает вращение крыльчатки с угловой скоростью, пропорциональной расходу жидкости. При вращении крыльчатки индуцируется электрический сигнал в катушке индуктивности. Частота пульсирующего электрического сигнала прямо пропорциональна объемному расходу жидкости.
Преобразователь расхода турбинный НО состоит из герметичного корпуса, выполненного из немагнитных материалов, в проточной части, которого, находятся ламинаризаторы потока, крыльчатка (лопастной ротор), во внешней части, изолированной от измеряемой среды, располагается катушка индуктивности. Катушка индуктивности генерирует и формирует электрический сигнал формы меандр с частотой пропорциональной объемному расходу жидкости.
Общий вид преобразователей расхода турбинных НО представлен на рисунке 1.
Пломбирование от несанкционированного доступа преобразователей расхода турбинных НО осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную на контровочной проволоке, пропущенной через специальное отверстие разъема катушки индуктивности и обмотанной вокруг корпуса преобразователя расхода турбинного НО.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлена на рисунке 2.

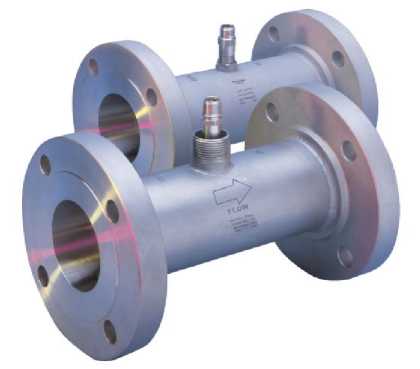

Рисунок 1 - Общий вид преобразователей расхода турбинных НО

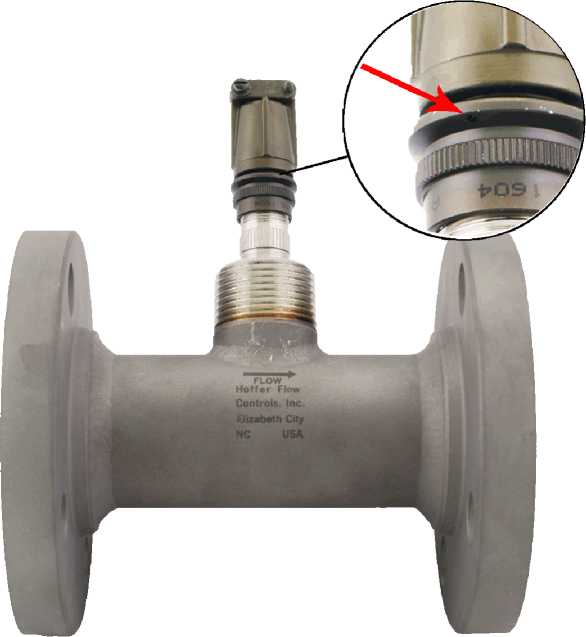

Рисунок 2 - схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||||||||
Номинальный диаметр |
DN5 |
DN10 |
DN12 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
Диапазон измерений расхода, м3/ч
|
0,08 0,8 |
0,17 1,7 |
0,28 2,2 |
0,4 3,6 |
0,6 6,6 |
1,4 13,8 |
2,1 21,0 |
2,9 29,4 |
5,1 51,0 |
Измеряемая среда |
нефть по ГОСТ Р 51858-2002, нефтепродукты и другие неагрессивные жидкости нейтральные к сталям 20Х13 и 12Х18Н10Т | ||||||||
Пределы допускаемой относительной погрешности при измерении объема и объемного расхода, % |
±0,5 |
Продолжение таблицы 1 - Метрологические характеристики
Наименование характеристики |
Значение | |||||||
Номинальный диаметр |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 |
Диапазон измерений расхода, м3/ч
|
9,1 91 |
13,6 148 |
17,0 284 |
31,8 454 |
45,4 659 |
74,9 1181 |
148 1817 |
318 2725 |
Измеряемая среда |
нефть по ГОСТ Р 51858-2002, нефтепродукты и другие неагрессивные жидкости нейтральные к сталям 20Х13 и 12Х18Н10Т | |||||||
Пределы допускаемой относительной погрешности при измерении объема и объемного расхода, % |
±0,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | ||||||||
Номинальный диаметр |
DN5 |
DN10 |
DN12 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
Вязкость измеряемой жидкости, сСт, не более |
300 | ||||||||
Плотность измеряемой среды, кг/м3 |
от 600 до 1200 | ||||||||
Гидравлическое сопротивление преобразователя при Qjjaro и при вязкости измеряемой жидкости не более 1 сСт, МПа, не более |
0,35 | ||||||||
Давление измеряемой среды, МПа, не более |
1,6; 2,5 |
4; 6,3; 10; 16; 25; 36 | |||||||
Наличие свободного воздуха в измеряемой среде |
не допускается | ||||||||
Наличие механических примесей в измеряемой среде |
не допускается | ||||||||
Температура измеряемой среды, °С |
от -45 до +120 | ||||||||
Параметры выходных сигналов: | |||||||||
Импульсный, Гц |
от 3 до 3000 | ||||||||
Потребляемая мощность, В • А, не более |
0,5 | ||||||||
Параметры электрического питания: | |||||||||
- напряжение постоянного тока, В |
от 8 до 30 | ||||||||
Условия эксплуатации: | |||||||||
- температура окружающего воздуха, °С |
от -70 до +80 | ||||||||
- атмосферное давление, кПа |
от 80 до 107 | ||||||||
- относительная влажность окружающего воздуха, % |
от 30 до 93 | ||||||||
Средний срок службы, лет |
10 | ||||||||
Средняя наработка на отказ, ч |
83585 | ||||||||
Г абаритные размеры средства измерений, мм, не более | |||||||||
- высота |
178 |
203 |
203 |
229 |
229 | ||||
- ширина |
133 |
159 |
184 |
203 |
235 | ||||
- длина |
305 |
305 |
310 |
313 |
319 | ||||
Масса, кг, не более |
1,8 |
2,3 |
2,7 |
3,2 |
4,5 |
5,9 |
Наименование характеристики |
Значение | ||||||||
Номинальный диаметр |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 | |
Вязкость измеряемой жидкости, сСт, не более |
300 | ||||||||
Плотность измеряемой среды, кг/м3 |
от 600 до 1200 | ||||||||
Гидравлическое сопротивление преобразователя | |||||||||
при Qjjaro и при вязкости измеряемой жидкости |
0,35 | ||||||||
не более 1 сСт, Мпа, не более | |||||||||
Давление измеряемой среды, МПа, не более |
1 |
,6; 2,5; 4; 6,3; 10; 16; 25; 36 | |||||||
Наличие свободного воздуха в измеряемой среде |
не допускается | ||||||||
Наличие механических примесей в измеряемой | |||||||||
не допускается | |||||||||
среде | |||||||||
Температура измеряемой среды, °С |
от -45 до +120 | ||||||||
Параметры выходных сигналов: | |||||||||
Импульсный, Гц |
от 3 до 3000 | ||||||||
Потребляемая мощность, В • А, не более |
0,5 | ||||||||
Параметры электрического питания: | |||||||||
- напряжение постоянного тока, В |
от 8 до 30 | ||||||||
Условия эксплуатации: | |||||||||
- температура окружающего воздуха, °С |
от -70 до +80 | ||||||||
- атмосферное давление, кПа |
от 80 до 107 | ||||||||
- относительная влажность окружающего воздуха, % |
от 30 до 93 | ||||||||
Средний срок службы, лет |
5 | ||||||||
Средняя наработка на отказ, ч |
83585 | ||||||||
Г абаритные размеры средства измерений, мм, не более | |||||||||
- высота |
254 |
279 |
305 |
356 |
406 |
457 |
559 |
610 | |
- ширина |
267 |
305 |
356 |
419 |
483 |
552 |
673 |
762 | |
- длина |
327 |
334 |
346 |
360 |
373 |
422 |
425 |
451 | |
Масса, кг, не более |
9,5 |
12,2 |
18,6 |
23,6 |
30,8 |
59,0 |
95,3 |
136 |
