Номер по Госреестру СИ: 68324-17
68324-17 Аппаратура регистрации давления
("Нейва 10000")
Назначение средства измерений:
Аппаратура регистрации давления «Нейва 10000» (далее - Аппаратура) совместно с пьезоэлектрическими датчиками давления предназначена для измерения давления пороховых газов на дно и стенки зарядной камеры, а также на стенки ствола орудия при выстреле.
Внешний вид.
Аппаратура регистрации давления
Рисунок № 1
Внешний вид.
Аппаратура регистрации давления
Рисунок № 2
Внешний вид.
Аппаратура регистрации давления
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 10.08.2027
Номер записи -
ID в реестре СИ - 382373
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, Нейва-10000, Нейва 10000, -,
Производитель
Изготовитель - Федеральное казенное предприятие "Нижнетагильский институт испытания металлов" (ФКП "НТИИМ")
Страна - РОССИЯ
Населенный пункт - Свердловская обл., г. Нижний Тагил
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Статистика
Кол-во поверок - 37
Выдано извещений - 0
Кол-во периодических поверок - 19
Кол-во средств измерений - 11
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 347 дн.
Приказы РСТ, где упоминается данный тип СИ
№370 от 2023.02.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№370 от 2023.02.17 О внесении изменений в сведения об утвержденных типах средств измерений
№1714 от 2017.08.10 Об утверждении типов средств измерений
№1776 от 2022.07.22 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Аппаратура регистрации давления ("Нейва 10000")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное казенное предприятие "Нижнетагильский институт испытания металлов" (ФКП "НТИИМ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68324-17 10.08.2027 |
Аппаратура регистрации давления, "Нейва 10000" Федеральное казенное предприятие "Нижнетагильский институт испытания металлов" (ФКП "НТИИМ") (РОССИЯ Свердловская обл., г. Нижний Тагил) |
ОТ МП |
1 год |
Кто поверяет Аппаратура регистрации давления ("Нейва 10000")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФКП " НТИИМ" (РОСС СОБ 3.00257.2014) | 3 | 2 | 1 | 0 | 2 | 2 | 0 | |||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФКП "Нижнетагильский институт испытания металлов" (1342) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тамбовский ЦСМ» (RA.RU.311407) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Филиал "НТИИМ" ФКП "НИО "ГБИП России" (РОСС СОБ 3.00257.2014) | 18 | 2 | 10 | 8 | 0 | 11 | 10 | 1 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Аппаратура регистрации давления ("Нейва 10000")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
17088 | 9883 |
|
ФБУ Тамбовский ЦСМ Тамбовская область |
6560 | 9883 |
|
ФГУП РФЯЦ ВНИИТФ им. академика Е.И.Забабахина Челябинская область |
6000 | 9883 |
Программное обеспечение
В состав Аппаратуры входит СПО «Нейва 16К», которое предназначено только для работы с Аппаратурой и не может быть использовано отдельно от ее измерительной части. СПО предназначено для ввода информации об условиях проведения сеанса измерений, параметров блока сопряжения и мест установки датчиков, регистрации измерительной информации в многоканальном режиме, обработки результатов измерений с целью получения функциональных зависимостей давления, производной давления и интеграла давления во времени, определения основных характеристик исследуемого процесса, сохранения данных регистрации и обработки, печати графических и табличных форм с результатами, статистической обработки группы результатов. СПО функционирует на персональном компьютере, который выполняет функции, как средства регистрации измерительной информации, так и средства обработки данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Нейва 16К |
|
Номер версии (идентификационный номер) ПО |
v2.0 |
|
Цифровой идентификатор ПО (CRC32) |
F8F6C004 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель блока сопряжения в виде наклейки и на титульный лист формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре регистрации давления «Нейва 10000»
АШВ 2.832.042 ТУ «Аппаратура регистрации давления «Нейва 10000». Технические условия».
Поверка
Поверкаосуществляется по документу МП 4202/2-2017 «Аппаратура регистрации давления «Нейва 10000». Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 24 марта 2017 года.
Основные средства поверки:
Таблица 5 - Основные средства поверки
|
Наименование характеристики |
Значение |
|
Вольтметр универсальный В7-78/1 (рег. № 52147-12) | |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока |
±(0,00005 U+0,000035 Up) |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока |
±(0,004и+0,005ир) |
|
Примечание: Ux - измеренное значение напряжения, ипр - значение верхнего предела измерений | |
|
Измеритель RLC LCR-7819 (рег. № 53914-13) | |
|
Пределы допускаемой абсолютной погрешности измерений электрической емкости, Ф |
±(0,03A0-2^C+0,02^ 10-2^С^(1+Ка)^(1 + +Р|)-(1+Кв+Кс)) |
|
Примечание: С - электрическая емкость, D - коэффициент диэлектрических потерь, КА -коэффициент, зависящий от режима стабилизации напряжения измерительного сигнала, Ка=2, если режим стабилизации включен, КА = 0, если режим стабилизации выключен, Кв - коэффициент, зависящий от времени измерения. Кв=0 для режима «Slow», Кв=3 для режима «Medium», Кв Ю для режима «Fast», Кс - коэффициент, зависящий от частоты и уровня измерительного сигнала, f - значение частоты измерительного сигнала в кГц | |
|
Генератор сигналов низкочастотный Г3-112 (рег. № 6702-78) | |
|
Диапазон частот, Гц |
от 10 до 1 -107 |
|
Основная погрешность установки частоты, % на диапазоне от 10 Гц до 1 МГц на диапазоне от 1 Мц до 10 МГц |
±(2+30#н) ±3 |
|
Наименование характеристики |
Значение |
|
Уровень выходного напряжения синусоидального сигнала, не менее, В |
10 |
|
Примечание: £н - установленное значение частоты, Гц | |
|
Секундомер механический типа СОПпр-2а-2-010 (рег. № 11519-06) | |
|
Пределы допускаемой относительной погрешности, с |
±(0,34/T+4@10-4) |
|
Примечание: T - измеряемый интервал времени, с | |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Федеральное казенное предприятие «Нижнетагильский институт испытания металлов » (ФКП «НТИИМ»)
ИНН 6668000472
Адрес: 622015, Свердловская область, г. Нижний Тагил, ул. Гагарина, д. 29
Телефон: (3435) 47 51 10
Факс: (3435) 47 53 47
Web-сайт: www.ntiim.ru
E-mail: web@ntiim.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области»
Адрес: 620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д.2а
Телефон: (343) 350 25 83
Факс: (343) 350 40 81
Web-сайт: www.uraltest.ru
E-mail: uraltest@uraltest.ru
Принцип действия Аппаратуры основан на преобразовании электрических зарядов, генерируемых пьезоэлектрическим датчиками давления в электрическое напряжение с последующим аналогово-цифровым преобразованием и регистрацией информации в цифровом виде.
Аппаратура состоит из блока сопряжения БС312, рабочей станции, принтера, источника бесперебойного питания, комплекта кабелей. Также в состав Аппаратуры могут входить кабельные катушки. Блок сопряжения и рабочая станция включают в себя четыре независимых измерительных канала. Каждый канал включает в себя модуль усилителя заряда (МУЗ) и аналогово-цифровой преобразователь (АЦП). Пьезоэлектрические датчики давления, установленные на дне гильзы, стенках зарядной камеры или ствола пушки формируют на своих обкладках пропорциональный давлению электрический заряд, который по кабелю поступает на вход соответствующего МУЗ блока сопряжения. МУЗ осуществляет линейное преобразование входного заряда в электрическое напряжение с заданным коэффициентом преобразования. С МУЗ сигналы поступают на четырехканальный 12-разрядный АЦП, установленный в рабочей станции. АЦП производит преобразование сигналов с выбранным периодом дискретизации в цифровой код, который записывается в память рабочей станции. Обработка и просмотр кривых давления производятся в соответствии с установками специального программного обеспечения (СПО).
Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Блок сопряжения представлен на рисунке 2.
Рисунок 2 - Блок сопряжения

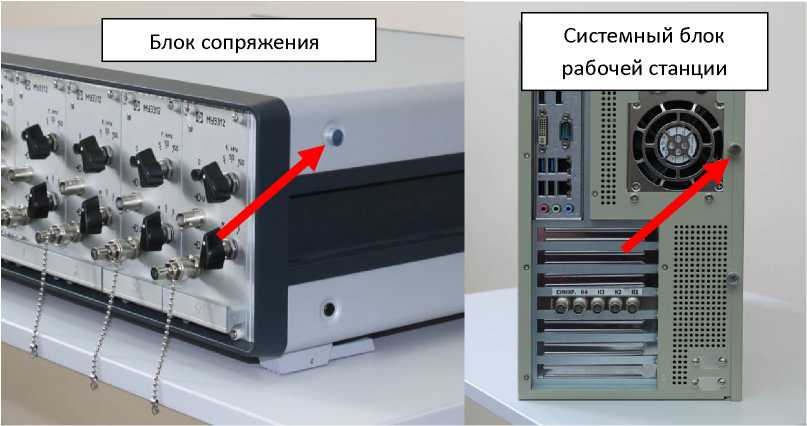

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Блок сопряжения
Системный блок рабочей станции
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
1 Блок сопряжения БС 312 |
АШВ 2.206.024 |
1 шт. |
|
2 Рабочая станция в составе:
|
1 шт. 1 шт. 1 шт. 1 шт. |
|
Наименование |
Обозначение |
Количество |
|
3 Принтер |
1 шт. | |
|
4 Источник бесперебойного питания (ИБП) |
1 шт. | |
|
5 Формуляр |
АШВ 2.832.042ФО |
1 экз. |
|
6 Руководство по эксплуатации |
АШВ 2.832.042РЭ |
1 экз. |
|
7 Кабель КС304-3 |
АШВ 4.850.036-03 |
4 шт. |
|
8 Переход СР-50-75ФВ |
ВР0.364.008 ТУ |
4 шт. |
|
9 Шнур сетевой АС 102 |
1 шт. | |
|
10 Кабель КС202-1 |
АШВ 4.850.036 |
1 шт. |
|
11 *Кабель КС202-3 |
АШВ 4.850.037 |
4 шт. |
|
12 **Катушка |
АШВ 4.857.001 |
2 шт. |
|
13 Вставка плавкая ВП1-1 0,5А 250В |
ОЮЩ.480.003ТУ |
2 шт. |
|
14 Руководство оператора |
904.00951-013401 |
1 экз. |
|
15 Специальное программное обеспечение |
904.00951-01 |
1 шт. |
|
16 Методика поверки |
1 экз. | |
|
* Длина кабеля менее 50 м при поставке согласовывается с заказчиком **При длине кабеля АШВ 4.850.037 менее 20 м катушка АШВ 4.857.001 не поставляется | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразуемых электрических зарядов, пКл, не менее |
от -20000 до 0 |
|
Коэффициент преобразования, мВ/пКл |
от 0,20 до 0,25 |
|
Верхние граничные частоты переключаемых полос пропускания: | |
|
- по уровню минус 3 дБ, кГц |
5,0±0,6 |
|
- по уровню минус 3 дБ, кГц |
50±5 |
|
- по уровню минус 6 дБ, кГц |
150±15 |
|
Дрейф нуля, мВ/с, не более |
0,5 |
|
Диапазон выходных электрических зарядов модуля калибратора, пКл, не менее |
от -20000 до 0 |
|
Пределы допускаемой приведенной погрешности измерения электрических зарядов, % (нормирующее значение 20000 пКл) |
±0,2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов регистрации, шт. |
4 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50,0±0,5 |
|
Потребляемая мощность, кВ •А, не более |
1,0 |
|
Масса переносных блоков, кг, не более |
10 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 96 до 104 |
|
Средний срок службы, лет, не менее |
8 |
