Номер по Госреестру СИ: 68287-17
68287-17 Колонки сжиженного газа
(MZ7XXXLPG)
Назначение средства измерений:
Колонки сжиженного газа MZ7XXXLPG (далее - колонки) предназначены для измерений объёма сжиженного углеводородного газа (пропана, бутана, пропан-бутановой смеси, далее - сжиженный газ) при выдаче его в баллоны транспортных средств.
Внешний вид.
Колонки сжиженного газа
Рисунок № 1
Внешний вид.
Колонки сжиженного газа
Рисунок № 2
Внешний вид.
Колонки сжиженного газа
Рисунок № 3
Внешний вид.
Колонки сжиженного газа
Рисунок № 4
Внешний вид.
Колонки сжиженного газа
Рисунок № 5
Внешний вид.
Колонки сжиженного газа
Рисунок № 6
Внешний вид.
Колонки сжиженного газа
Рисунок № 7
Программное обеспечение
Программное обеспечение (ПО) колонок является встроенным, имеет функции управления насосами, определения объёма выданного сжиженного газа, вывода информации об объёме выданного сжиженного газа и его стоимости на дисплей и интерфейсы связи,
сохранения во внутренней памяти количество выданных доз, количества смен цены сжиженного газа, количества и характера отказов, и реализовано в микропроцессоре, размещенном в электронно-вычислительным устройстве колонки. Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом электронно-вычислительного устройства и защитной крышкой, которая пломбируется.
Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки защищен паролем администратора и паролем юстировки.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение | |
T20 |
T30 | |
Идентификационное наименование ПО |
T20 Rechner |
T30 Rechner |
Номер версии (идентификационный номер) ПО |
0727460 или 0729560 |
0731418 |
Цифровой идентификатор ПО |
-* |
-* |
* - данные недоступны, так как данное ПО не может быть модифицировано, загружено или | ||
прочитано через какой-либо интерфейс после опломбирования |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку колонки фотографическим способом и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам сжиженного газа MZ7XXXLPG
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация фирмы «Scheidt & Bachmann TUBS d.o.o.», Хорватия
Поверка
Поверкаосуществляется по документу МЦКЛ.0215.МП «ГСИ. Инструкция. Колонки сжиженного газа MZ6XXXLPG и MZ7XXXLPG». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 23.05.2017 г.
Основные средства поверки:
- мерник металлический 2-го разряда по ГОСТ 8.510-2002, для сжиженных газов типа ММСГ-1, с номинальной вместимостью 10 дм3 (регистрационный номер 22482-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство, измерители объема, датчики импульсов и крышку электронно-вычислительного устройства Т20 и Т30, как показано на рисунках 3 - 4.
Изготовитель
Фирма «Scheidt & Bachmann TUBS d.o.o.», ХорватияАдрес: Dolenica 20, Donji Stupnik, 10 250 Lucko, Croatia
Телефон: 00385 1 653-06-79; 00385 1 653-11-39
Факс: 00385 1 653-11-38
E-mail: sb-t@zg.htnet.hr
Заявитель
Закрытое акционерное общество «Научно-производственное предприятие «ПРОГРЕСС» (ЗАО «НПП «ПРОГРЕСС»)
ИНН 7729062079
Адрес: 119192, г. Москва, ул. Винницкая, д. 15
Телефон: +7 (495) 730-51-16; +7 (495) 730-51-17
E-mail: progress.company2017@yandex.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон/факс: +7(495) 491-78-12
E-mail: sittek@mail.ru
Принцип действия колонок состоит в следующем: сжиженный газ из резервуара через приемный клапан, фильтр предварительной очистки подается в измеритель объема (счетчик) сжиженного газа из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.
Газовая фаза после сепаратора поступает обратно в резервуар.
В колонках реализован прямой метод непосредственной оценки объема сжиженного газа измерителем объема, проходящего через колонку, в единицах объема.
При протекании сжиженного газа через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, сжиженный газ при этом вытесняется из измерительной камеры.
Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.
Вращательное движение вала датчика импульсов преобразуется в последовательность электрических импульсов, поступающих в электронно-вычислительное устройство колонки, и далее дисплей, на цифровом табло которого индицируется количество отпущенного сжиженного газа, его цена и стоимость.
Задание дозы сжиженного газа и включение колонок производит оператор на пульте, находящемся непосредственно на колонке или с пульта дистанционного управления через интерфейс S&B-VII или IFSF (LON) или с помощью ПИН кода или специальных карт через устройство считывания карт, соединенных с системой управления колонки.
Установка нулевых показаний на цифровом табло разового учета выданного объема сжиженного газа производится автоматически при снятии раздаточного пистолета с колонки.
Колонки состоят из гидравлической системы, включающей электромагнитный клапан 0614, изготовитель фирма «Automatic Control valves», Испания, или EMXX, изготовитель фирма «Asco Controls BV», Нидерланды, измерителя объема МР-02524, изготовитель фирмы «Tatsuno Corporation», Япония, с датчиком импульсов IG10, изготовитель фирма «Scheidt & Bachmann GmbH», Германия, или измерителя объема YGM, изготовитель фирма «Yenen Muhendislik Mu§avirlik Sanayi ve Ticaret Ltd. Турция, с датчиком импульсов IG10,
изготовитель фирма «Scheidt & Bachmann GmbH», Германия, фильтра, раздаточного шланга с пистолетом длиной не менее 4-х метров, электронно-вычислительного устройства с пультом (или без пульта) и пульта устройства дистанционного управления.
Электронно-вычислительные устройства Т20 или Т30 состоят из микропроцессора, со встроенным блоком питания (только в Т20), и имеют шину CAN-BUS, для управления двигателем насоса и клапанами.
Колонки имеют одну или две гидравлические системы, каждая из которых имеет технические характеристики одинарной колонки, и обеспечивают заправку одновременно с двух сторон.
Колонки выпускаются односторонние и двухсторонние.
Раздаточный пистолет может быть закреплен с торцевой или фронтальной стороны.
Колонки при выпуске имеют следующее обозначение:
MZ7X1X2X3LPG,
где MZ7 - тип колонки;
X1 - всегда 0;
X2 - измеритель объема МР-02524 - 1, измеритель объема YGM - 2;
X3 - количество раздаточных рукавов i или 2;
LPG - сжиженный углеводородный газ.
Общий вид конструктивного исполнения колонок представлен на рисунках i - 2.
Схемы пломбирования измерителей объема с датчиками импульсов и крышек электронно-вычислительных устройств Т20 и Т30 для нанесения знака поверки представлены на рисунках 3 - 4 соответственно.

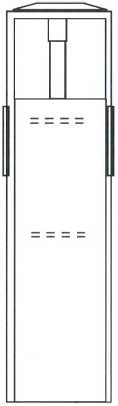

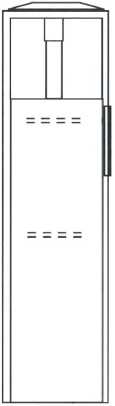

Рисунок 1 - Общий вид колонок MZ7XXXLPG
MZ7iiiLPG
MZ7112LPG

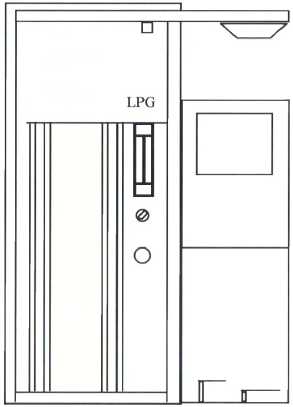

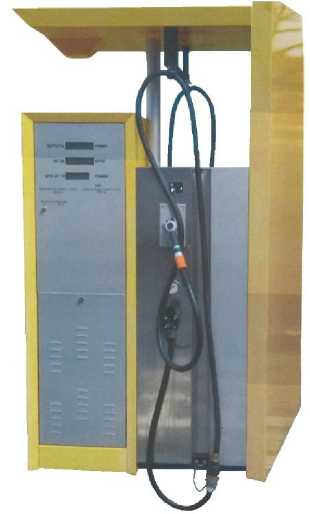

Рисунок 2 - Общий вид конструктивного исполнения колонок
знака поверки на пломбы
Место нанесения

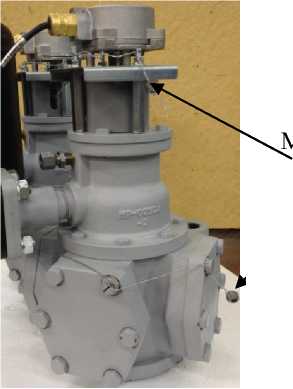

Измеритель объема МР-02524 с датчиком импульсов IG10
Измеритель объема YGM с датчиком импульсов IG10
Рисунок 3 - Схемы пломбирования измерителей объема поршневых с датчиками импульсов
Пломбы для нанесения знака поверки
Т20
Т30

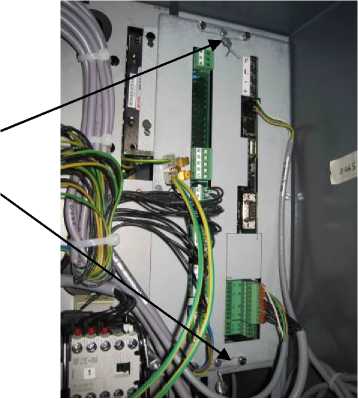

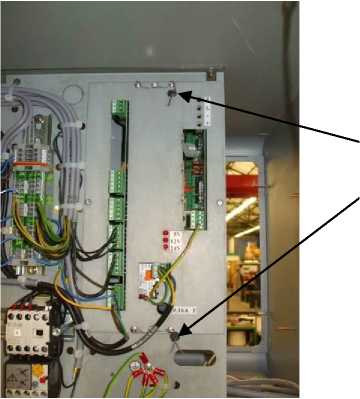

Рисунок 4 - Схема пломбирования крышки электронно-вычислительных устройств Т20 и Т30
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальный объемный расход через один раздаточный рукав, дм3/мин (л/мин) |
50±10 |
Минимальный объемный расход, дм3/мин (л/мин) |
5 |
Минимальный объем дозы выдачи, дм3 (л) |
5 |
Пределы допускаемой относительной погрешности измерений объема отпущенной дозы, % |
±1,0 |
Сходимость измерений, %, не более |
1 |
Количество разрядов указателя разового учета: - выданного объема сжиженного газа, дм3 (л) |
6 |
- цены за 1 дм3 (л), руб. |
5 |
- стоимости выданной дозы, руб. |
6 |
Количество разрядов указателя суммарного учета1, л |
10 |
Дискретность указателей разового и суммарного учета |
0,01 |
Максимальное рабочее давление в гидросистеме, МПа |
1,8 |
Минимальное рабочее давление гидросистеме, МПа |
0,2 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Количество раздаточных рукавов, шт., не более |
2 |
Длина раздаточного рукава, м, не менее |
4 |
Номинальная тонкость фильтрования, мкм |
40 |
Рабочие условия эксплуатации:
о
|
от 30 до 100 при +25 оС от -40 до +50 от -10 до +50 |
1 - Электронный указатель суммарного учета не сбрасываемый, информация при отключении питания сохраняется в течение одного года.
Продолжение таблицы 3
1 |
2 |
Параметры электропитания от сети переменного тока: - напряжение, В |
от 195,5 до 253 |
- частота, Гц |
50±1 |
Потребляемая мощность, В • А, не более |
75 |
Г абаритные размеры (Д х Ш х В), мм |
1135х660х2220 |
Масса, кг, не более |
270 |
Средняя наработка на отказ, ч, не менее |
10000 |
Средний срок службы, лет |
10 |
Маркировка взрывозащиты |
ЕхИ^Ш^ |
