Номер по Госреестру СИ: 68282-17
68282-17 Реометры ротационные
(Kinexus)
Назначение средства измерений:
Реометры ротационные Kinexus (далее - реометры) предназначены для измерений динамической вязкости жидкости и исследования реологических свойств материалов.
Внешний вид.
Реометры ротационные
Рисунок № 1
Программное обеспечение
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) Значения
Идентификационное наименование ПО rSpase
Номер версии (идентификационный номер) ПО 1.61 и выше
Цифровой идентификатор ПО 12AA989A (файл RotationalInstrument.dll)
17AB16BF (файл RevolutionAnalysis.dll)
Алгоритм вычисления цифрового идентификатора ПО CRC32
Управление реометрами Kinexus осуществляется через программное обеспечение Malvern rSpace, устанавливаемое на персональном компьютере. Соединение модуля реометра с компьютером осуществляется через интерфейс USB 2.0. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации.
Знак утверждения типа
Знак утверждения типа5 наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус реометра Kinexus в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к реометрам ротационным KinexusГосударственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622
Техническая документация компании «Malvern Panalytical Ltd.», Великобритания
Поверка
Поверка осуществляется по документу МП 2302-0095-2017 «Реометры ротационные Kinexus. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» в мае 2020 г.Основные средства поверки:
- Государственные стандартные образцы вязкости жидкости типа РЭВ: ГСО 8599-2004 РЭВ -1000, ГСО 8603-2004 РЭВ-10000 с погрешностью ±0,2 % и ГСО 8606-2004 РЭВ-100000 с погрешностью ±0,3 %;
- вискозиметр Штабингера SVM 3000, диапазон измерений динамической вязкости от 0,2 до 20000 мПа^с, погрешность ±0,5 %, регистрационный номер 45144-10 (при наличии в комплектации реометра системы температурного контроля в области отрицательной температуры).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Malvern Panalytical Ltd.», Великобритания
Адрес: Enigma Business Park, Grovewood Road, Malvern, Worcestershire, WR14 1XZ, United Kingdom
Телефон: +44 (0) 1684 892456
Факс: +44 (0) 1684 892789
Web-сайт: www.malvern.com
Е-mail: helpdesk@malvern.com
Заявитель
Общество с ограниченной ответственностью «КД Системы и Оборудование» (ООО «КДСО»)ИНН 7802753876
Адрес: 197375, г. Санкт-Петербург, ул. Вербная, д.27, литера А, пом. 7-Н, офис 606 Телефон/факс: (812) 319-55-71, (495) 640-55-71/(812) 319-55-72
Web-сайт: www.kdsi.ru
Е-mail: kdsi@kdsi.ru
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева"Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Реометр является прибором ротационного типа, который создает в анализируемых средах напряжение сдвига и ползучесть.
Принцип действия реометра заключается в приложении к испытуемому образцу регулируемой деформации сдвига с целью измерения свойств текучести (таких как сдвиговая вязкость, получаемая при испытаниях на текучесть) и динамических свойств материала (такие как комплексный модуль/модуль вязкоупругости и фазовый угол, получаемые из испытаний методом вынужденных колебаний/осцилляций).
Измерительная система реометра состоит из нескольких модулей. Верхний модуль, контактирующий с образцом, включает в себя электромотор с воздушным подшипником, к которому подключается через патрон шпиндель типа плоскость/конус или цилиндр. Нижний модуль, расположен в основании корпуса, и имеет конфигурации плоскость/конус или цилиндр, совместимые с верхним. Нижний модуль имеет функцию нагрева /охлаждения, снабжен кожухом/крышкой или активным кожухом с активным или пассивным теплообменником для выравнивания градиента температуры в образце. После выбора в программном обеспечении типа проводимого измерения, верхний модуль устанавливается в положение относительно нижнего модуля, называемого зазором, высота которого задается и обусловлена реологическими исследованиями образца. Клавишная панель служит для основных операций управления прибором: светодиодная индикация отражает состояние прибора и уровня давления воздуха, клавиши для выполнения измерения или отказа от выбранной в ПО программы исследования.
Реометры Kinexus выпускаются в следующих модификациях Kinexus lab+, Kinexus pro+, Kinexus ultra+, Kinexus DSR, Kinexus DSR+, Kinexus DSR-E и Kinexus DSR-III, которые отличаются минимальным/максимальным значением крутящего момента ротора, максимальной частотой и функциональностью программного обеспечения. Модификации Kinexus DSR-E и Kinexus DSR-III предназначены для испытаний битумов и битумных эмульсий, функциональность программного обеспечения этих моделей ограничена специализированными отраслевыми испытаниями.
Реометры Kinexus позволяют исследовать такие реологические свойства материалов, как:
-
• Вязкость в зависимости от напряжения или скорости сдвига.
-
• Динамические вязкоупругие характеристики в зависимости от частоты и амплитуды
-
• прикладываемой деформации.
-
• Упругая и пластическая деформация наряду с вязкостью при нулевом сдвиге.
-
• Модуль релаксации как функцию времени. На основании данных релаксационного эксперимента возможен расчёт нулевой сдвиговой вязкости.
-
• Сдвиговые напряжения при равномерной деформации в области низких скоростей сдвига - функция роста напряжения. На основании полученных данных возможен расчёт вязкости при нулевом сдвиге и спектра релаксации.
Общий вид реометров Kinexus представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.

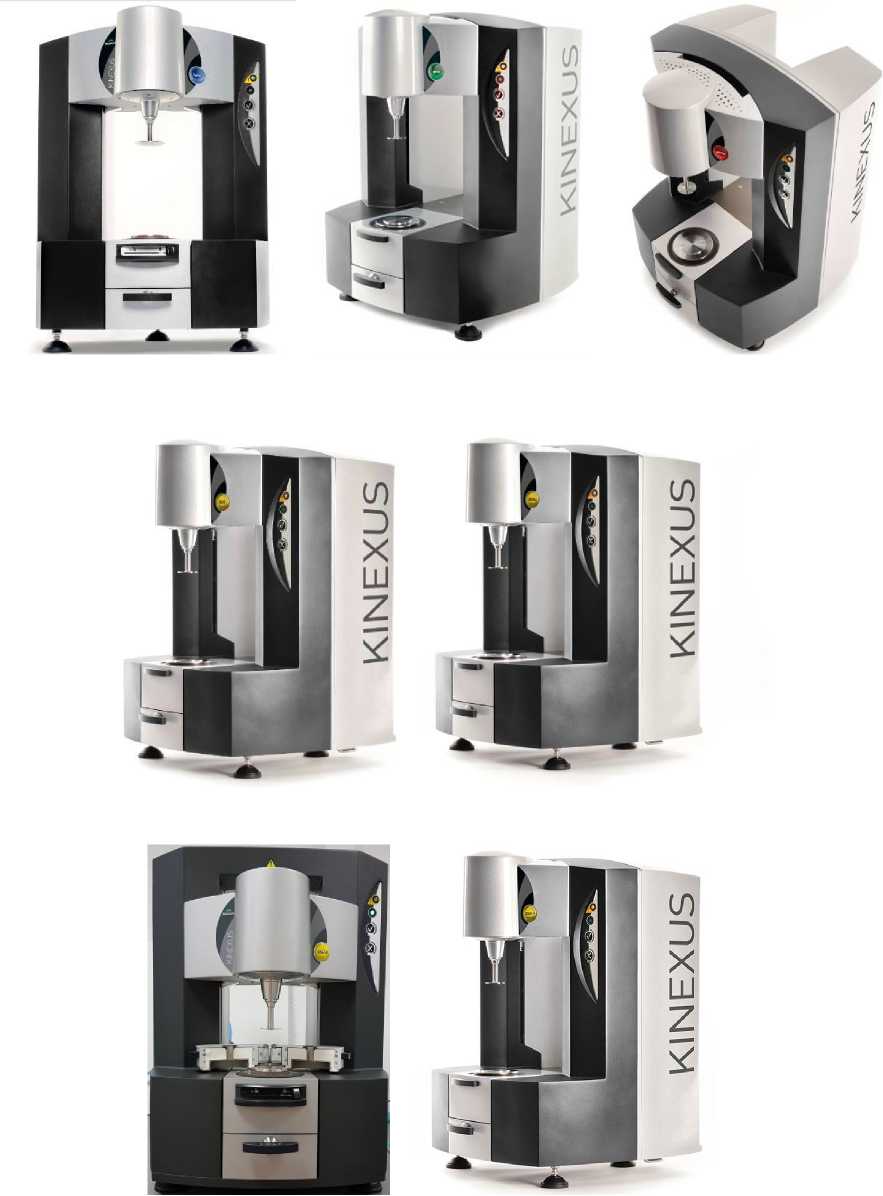

Рисунок 1 - Общий вид модификаций реометров Kinexus lab+, pro+, ultra+, DSR, DSR+, DSR-E и DSR-III.
Таблица 6 -
Наименование |
Обозначение |
Количество |
Ротационный реометр Kinexus |
1 шт. | |
Модуль термостатирования (картридж) |
не менее 1 шт. (по заказу) | |
Комплект измерительного модуля (плос- |
не менее 1 шт. | |
кость/конус или цилиндр) |
(по заказу) | |
Система теплоотвода |
1 шт. | |
Безмасляный воздушный компрессор |
1 шт. | |
Низкотемпературный термостат |
по заказу | |
Руководство по эксплуатации на русском |
1 экз. | |
языке | ||
Программное обеспечение |
Malvern rSpace |
1 CD-диск |
Методика поверки |
МП 2302-0095-2017 с изменением № 1 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Kinexus Kinexus pro+ Kinexuslab+ ultra+ или DSR+ или DSR | |
Диапазон показаний динамической вязкости, мПа^с |
от 140-3 до 1-1013 |
Диапазон измерений динамической вязкости, мПа^с |
от 1 до 105 |
Пределы допускаемой относительной погрешности реометра, %
|
±5 ±3 |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | |
Kinexus DSR-E |
Kinexus DSR-III | |
Диапазон показаний динамической вязкости, мПа^с |
от V10-3 до V1013 |
от 1-10’1 до 1-1011 |
Диапазон измерений динамической вязкости, мПа^с |
от 1 до 105 | |
Пределы допускаемой относительной погрешности реометра, %
|
±5 ±3 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение | ||
Kinexus ultra+ |
Kinexus pro+ или DSR+ |
Kinexuslab+ или DSR | |
Параметры электрического питания:
|
от 100 до 240 от 50 до 60 | ||
Потребляемая мощность, В^А, не более |
1000 | ||
Габаритные размеры, мм, не более |
680x490x485 | ||
Масса, кг, не более |
47 | ||
Рабочий диапазон задания и поддержания температуры испытуемого образца *, °C |
от -30/40 до +200 | ||
Диапазон показаний крутящего момента (вискозиметрия), мН^м |
от 540-6 до 250 |
от 1040-6 до 200 |
от 20Ч0-6 до 200 |
Диапазон показаний крутящего момента (осцилляция), мН^м |
от 0,540-6 до 250 |
от 240-6 до 200 |
от 20Ч0-6 до 200 |
Диапазон угловых скоростей, рад/с |
от 1 • 10-8 до 500 |
от 1 • 10-8 до 325 | |
Диапазон скоростей сдвига, 1/с |
от 1 • 10-4 до 1 • 104 | ||
Объём образца, мл |
от 0,05 до 30 (зависит от типа измерительной системы) | ||
Условия эксплуатации:
|
от +10 до +35 от 10 до 90 (без конденсации) | ||
Средний срок службы, лет Средняя наработка на отказ, ч |
10 7200 | ||
Примечание: * система температурного контроля плоского типа от -40 до +200 °С, цилиндрического типа - от-30 до +200 °С |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение | |
Kinexus DSR-E |
Kinexus DSR-III | |
Параметры электрического питания:
|
от 100 до 240 от 50 до 60 | |
Потребляемая мощность, В^А, не более |
1000 | |
Габаритные размеры, мм, не более |
680x490x485 | |
Масса, кг, не более |
47 | |
Рабочий диапазон задания и поддержания температуры испытуемого образца *, °C |
от -30/40 до +150 | |
Объём образца, мл |
от 0,05 до 30 (зависит от типа измерительной системы) | |
Условия эксплуатации:
|
от +10 до +35 от 10 до 90 (без конденсации) | |
Средний срок службы, лет Средняя наработка на отказ, ч |
10 7200 | |
Примечание: * система температурного контроля плоского типа от -40 до +150 °С, цилиндрического типа - от-30 до +150 °С |
