(модели Smartec S CLD132, Smartec S CLD134, Liquisys M CLM223/253 с датчиками ConduMax CLS12, ConduMax CLS13, ConduMax CLS15, ConduMax CLS16, ConduMax CLS19, ConduMax CLS21, ConduMax CLS30, Indumax CLS50, Indumax CLS52, Indumax CLS54)
Назначение средства измерений:
Кондуктометры модели Smartec S CLD132, Smartec S CLD134, Liquisys M CLM223/253 с датчиками ConduMax CLS12, ConduMax CLS13, ConduMax CLS15, ConduMax CLS16, ConduMax CLS19, ConduMax CLS21, ConduMax CLS30, Indumax CLS50, Indumax CLS52, Indumax CLS54 (далее - кондуктометры) предназначены для непрерывных измерений удельной электрической проводимости жидкости.
Внешний вид.
Кондуктометры
Рисунок № 1
Внешний вид.
Кондуктометры
Рисунок № 2
Внешний вид.
Кондуктометры
Рисунок № 3
Внешний вид.
Кондуктометры
Рисунок № 4
Внешний вид.
Кондуктометры
Рисунок № 5
Внешний вид.
Кондуктометры
Рисунок № 6
Внешний вид.
Кондуктометры
Рисунок № 7
Внешний вид.
Кондуктометры
Рисунок № 8
Программное обеспечение
Конструкция кондуктометров исключает возможность несанкционированного влияния на программное обеспечение кондуктометров и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
clm2x3 cond_pa 2.37 clm2x3_cond_hart_2.36 clm2x3_ind_pa_2.36 clm2x3 ind hart 2.37 |
Номер версии (идентификационный номер) ПО |
не ниже 2.00 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к кондуктометрам модели Smartec S CLD132, Smartec S CLD134, Liquisys M CLM223/253 с датчиками ConduMax CLS12, ConduMax CLS13, ConduMax CLS15, ConduMax CLS 16, ConduMax CLS19, ConduMax CLS21, ConduMax CLS30, Indumax CLS50, Indumax CLS52, Indumax CLS54
ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические условия.
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.
Техническая документация фирмы-изготовителя "Endress+Hauser Conducta GmbH+Co.KG", Германия.
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.722-2010 "ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки".
Основные средства поверки:
- рабочие эталоны удельной электрической проводимости 2-го разряда - эталонные растворы по ГОСТ 8.457-2000.
Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма "Endress+Hauser Conducta GmbH+Co.KG", Германия
Адрес: Dieselstrasse Str. 24, 70839 Gerlingen, Germany
Тел.: +49 7156 20 90, факс: +49 7156 281 58
Web-сайт: : http://www.conducta.endress.com
Заявитель
Общество с ограниченной ответственностью "Эндресс+Хаузер"(ООО "Эндресс+Хаузер")
ИНН 7718245754
Адрес: 117105, г. Москва, Варшавское шоссе, д.35, стр. 1, 5 этаж
Тел/факс: + 7 (495) 783-2850, факс: +7 (495) 783-2855
Web-сайт: http://www.ru.endress.com
E-mail: info@ru.endress.com
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru
Web-сайт: http://www.vniims.ru
Принцип действия кондуктометров основан на зависимости электрической проводимости жидкости от силы тока, возникающего в результате электрохимических реакций, проходящих на электродах, погруженных в исследуемую жидкость, или в результате индуцирования в одной из двух электромагнитных катушек, погруженных в жидкость. В датчиках кондуктометров используются оба способа возникновения тока в цепи электрохимической ячейки.
Конструктивно кондуктометры состоят из датчика и измерительного блока (вторичного преобразователя). Помимо электрохимической ячейки датчик включает в себя преобразователь температуры. Значения текущих измерений электропроводимости и температуры выводятся на экран измерительного блока или передаются в виде аналогового сигнала в персональный компьютер, контроллер, устройство индикации, регистрации.
Кондуктометры модели Smartec S CLD132 и Smartec S CLD134 выпускаются как раздельного, так и компактного исполнения. Кондуктометры модели Liquisys M CLM223/253 - только в раздельном исполнении. Длина соединительного кабеля может достигать 100 метров.
Модели Smartec S CLD132 и Smartec S CLD134 с индуктивными датчиками Indumax CLS52 и Indumax CLS54 предназначены для измерений средних и высоких значений электропроводимости.
Модель Liquisys M CLM223/253 можно использовать с одним из датчиков: индуктивным Indumax CLS50 и кондуктивными ConduMax CLS12, ConduMax CLS13, ConduMax CLS15/16/21, ConduMax CLS19, ConduMax CLS30. Кондуктивные (двухэлектродные) датчики предназначены для измерений электропроводимости в области низких и средних значений электропроводимости.
В кондуктометрах предусмотрена автоматическая термокомпенсация.
В кондуктометрах предусмотрена аварийная сигнализация о выходе значений удельной электрической проводимости за установленные пределы.
Общий вид моделей кондуктометров представлен на рисунках 1 - 10.
Пломбирование кондуктометров модели Smartec S CLD132, Smartec S CLD134, Liquisys M CLM223/253 не предусмотрено.

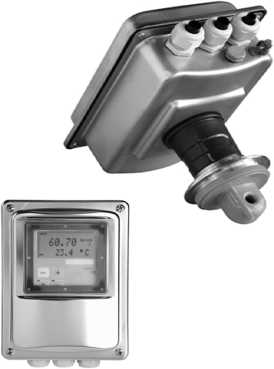

Рисунок 1 - Общий вид кондуктометра модели Smartec S CLD132

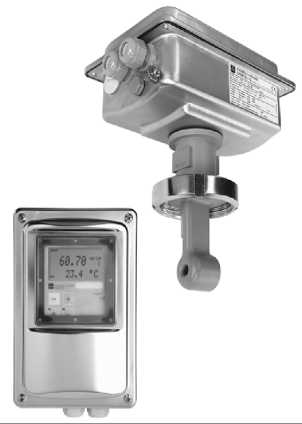

Рисунок 2 - Общий вид кондуктометра модели Smartec S CLD134

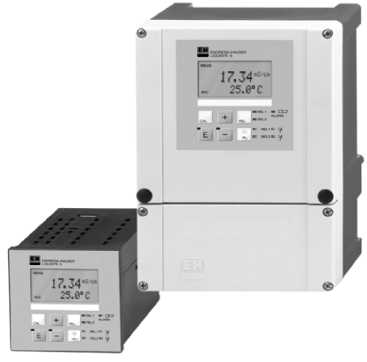

Рисунок 3 - Общий вид кондуктометра модели Liquisys M CLM223/253

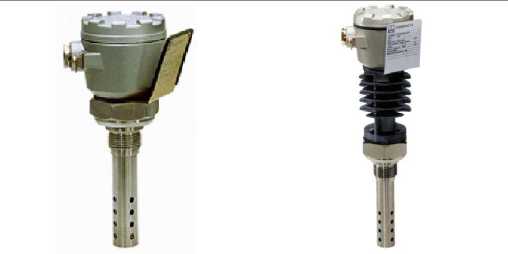

Рисунок 4 - общий вид датчиков ConduMax CLS12, ConduMax CLS13
Рисунок 5 - общий вид датчиков
Indumax CLS54
Рисунок 6 - общий вид датчиков Indumax CLS50
if |
и* | |
i 1 | ||
Рисунок 7 - общий вид датчиков Indumax CLS 52 |
Рисунок 8 - общий вид датчиков ConduMax CLS21, ConduMax CLS 30 |
Рисунок 9 - общий вид датчиков ConduMax CLS16 |
Рисунок 10 - общий вид датчиков
ConduMax CLS 15, ConduMax CLS 19
Таблица 8 - Комплектность средств измерений
Наименование |
Обозначение |
Количество |
Кондуктометры модель Smartec S CLD132, модель Smartec S CLD134, модель Liquisys M LM223/253 |
1 шт. (по заказу) | |
Датчики ConduMax CLS12, ConduMax CLS13, ConduMax CLS15, ConduMax CLS16, ConduMax CLS19, ConduMax CLS21, ConduMax CLS30, Indumax CLS50, Indumax CLS52, Indumax CLS54 |
1 шт. (по заказу) | |
Комплект принадлежностей для:
набор клеммных колодок сильфонный компенсатор
терминальная колодка |
1 шт. 1 шт. 1 шт. |
Наименование |
Обозначение |
Количество |
- кондуктометры модель Liquisys M CLM223/253: с полевым исполнением:
|
CLM253 |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
с панельным исполнением: | ||
- измерительный преобразователь |
CLM223 |
1 шт. |
- набор съемных винтовых терминалов |
1 шт. | |
- натяжной винт |
2 шт. | |
Руководство по эксплуатации |
1 экз. |
Таблица 2 - Метрологические характеристики кондуктометров с датчиками
Наименование характеристики |
Значение | ||
Модель Smartec S GLD132 с датчиком Indumax CLS52 |
Модель Smartec S GLD134 с датчиком Indumax CLS54 |
Модель Liquisys M CLM223 с датчиком Indumax CLS50 | |
Диапазон измерений удельной электрической проводимости (УЭП), См/м |
от 2-10-4 до 200 | ||
Пределы допускаемой относительной погрешности, % |
±3 |
Таблица 3 - Метрологические характеристики кондуктометров модель Liquisys M CLM223 с датчиками
Наименование характеристики |
Значение | ||
C onduMax CLS12 |
ConduMax CLS13 |
ConduMax CLS15 | |
Диапазон измерений удельной электрической проводимости (УЭП), См/м |
от 1-10-5 до 2-10-2 | ||
Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности измерений, % |
±3 (в диапазоне от 1-10-5до 1-10-4 включ.См/м) | ||
Пределы допускаемой относительной погрешности, % |
±3 (в диапазоне св. 1-10-4 до 2-10-2 См/м) |
Таблица 4 - Метрологические характеристики кондуктометров модель Liquisys M CLM223 с датчиками
Наименование характеристики |
Значение | |
ConduMax CLS16 |
ConduMax CLS21 | |
Диапазон измерений удельной электрической проводимости (УЭП), См/м |
от 4-10-6 до 5-10-2 |
от 1 -10-3 до 2 |
Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности, % |
±3 (от 4-10-6 до 1-10-4 включ. См/м) |
- |
Пределы допускаемой относительной погрешности, % |
±3 (св. 1-10-4 до 5-10-2См/м) |
±3 (от 1-10-3 до 2 См/м) |
Таблица 5 - Метрологические характеристики кондуктометров модель Liquisys M CLM223 с датчиками
Наименование характеристики |
Значение | |
ConduMax CLS19 |
ConduMax CLS30 | |
Диапазон измерений удельной электрической проводимости (УЭП), См/м |
от 1-10-5 до 2-10-2 |
от 1-10-2 до 20 |
Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности измерений, % |
±3 (от 1-10-5 до 1-10-4 включ.См/м) |
Наименование характеристики |
Значение | |
ConduMax CLS19 |
ConduMax CLS30 | |
Пределы допускаемой относительной погрешности, % |
±3 (св. 1 • 10-4 до 2 10-2) См/м |
±3 (от 1 • 102 до 20) См/м |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение электрического питания: - напряжение переменного тока, В |
220 +3232 |
- напряжение постоянного тока, В |
24 |
- частота переменного тока, Гц |
50±1 |
Потребляемая мощность, габаритные размеры и масса в зависимости от комплектации кондуктометров. | |
Условия эксплуатации: - температура окружающей среды, °C |
от -10 до +55 |
- относительная влажность (без конденсации) при t = 25 °С, % |
от 10 до 95 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 7 - Маркировка взрывозащиты датчиков
Наименование датчика |
Маркировка взрывозащиты |
ConduMax CLS21 |
0 Ex ia IIC T6/T4/T3 Ga X |
Indumax CLS54 |
0 Ex ia IIC T6/T4 Ga X |
Indumax CLS50 |
0 Ex ia IIC T6/T4/T3 Ga X |
ConduMax CLS16 |
0 Ex ia IIC T6/T4/T3 Ga X |
ConduMax CLS 15 |
0 Ex ia IIC T6/T4/T3 Ga X |
