Номер по Госреестру СИ: 68197-17
68197-17 Системы
(Компакс®)
Назначение средства измерений:
Системы КОМПАКС® (далее - системы) предназначены для измерений параметров абсолютной и относительной вибрации, линейного перемещения, избыточного давления жидкости или газа, температуры, напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты вращения роторов машин и для оценки и прогнозирования технического состояния оборудования.
Внешний вид.
Системы
Рисунок № 1
Внешний вид.
Системы
Рисунок № 2
Внешний вид.
Системы
Рисунок № 3
Внешний вид.
Системы
Рисунок № 4
Внешний вид.
Системы
Рисунок № 5
Внешний вид.
Системы
Рисунок № 6
Внешний вид.
Системы
Рисунок № 7
Внешний вид.
Системы
Рисунок № 8
Внешний вид.
Системы
Рисунок № 9
Внешний вид.
Системы
Рисунок № 10
Программное обеспечение
Системы и ее исполнения функционируют под управлением специального программного обеспечения (далее - ПО) записанного в измерительные модули и являющимся их неотъемлемой частью, и ПО устанавливаемом на диагностический контроллер или персональный компьютер.
ПО измерительных модулей выполняет функции измерения, преобразования измеренных значений и передачи измерительной информации в диагностический контроллер или персональный компьютер для индикации и дальнейшей обработки.
Конструкция измерительных модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО устанавливаемого на диагностический контроллер или персональный компьютер исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Модуль PIM 4455 | |
Идентификационное наименование ПО |
4455.hex |
Номер версии (идентификационный номер) ПО |
не ниже 16 |
Цифровой идентификатор ПО |
недоступен |
Модуль PIM 4443 | |
Идентификационное наименование ПО |
4453.hex |
Номер версии (идентификационный номер) ПО |
не ниже 1 |
Цифровой идентификатор ПО |
недоступен |
Модуль PIM 4440.3 | |
Идентификационное наименование ПО |
4440.hex |
Номер версии (идентификационный номер) ПО |
не ниже 1 |
Цифровой идентификатор ПО |
недоступен |
Модуль 3333.1 | |
Идентификационное наименование ПО |
Img3333 1 |
Номер версии (идентификационный номер) ПО |
не ниже 224 |
Цифровой идентификатор ПО |
недоступен |
Блок ПАЗ | |
Идентификационное наименование ПО |
Img2002 |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Цифровой идентификатор ПО |
недоступен |
Виброанализатор 8710 | |
Идентификационное наименование ПО |
8710.hex |
Номер версии (идентификационный номер) ПО |
не ниже 2.0 |
Цифровой идентификатор ПО |
недоступен |
ПО КОМПАКС® | |
Идентификационное наименование ПО |
КОМПАКС 6 |
Номер версии (идентификационный номер) ПО |
не ниже 10.2 |
Номер сборки (идентификационный номер) ПО |
не ниже 281 |
Цифровой идентификатор ПО |
недоступен |
Идентификационное наименование ПО |
КОМПАКС 7 |
Номер версии (идентификационный номер) ПО |
не ниже 2.0.1 |
Общая ревизия (идентификационный номер) ПО |
не ниже 3971 |
Цифровой идентификатор ПО |
недоступен |
Лист № 14
Всего листов 26
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделах 3, 4, 10, 11 руководства по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам КОМПАКС®ГОСТ 16957-80 Анализаторы многоканальные амплитудные. Основные параметры и общие технические требования
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 53564-2009 Контроль состояния и диагностика машин. Мониторинг состояния оборудования опасных производств. Требования к системам мониторинга
КОБМ.421451.017 ТУ Система КОМПАКС®. Технические условия
Изготовитель
Общество с ограниченной ответственностью НПЦ «Динамика» - Научнопроизводственный центр «Диагностика, надежность машин и комплексная автоматизация» (ООО НПЦ «Динамика»)ИНН 5501013916
Адрес: 644007, г. Омск, ул. Рабиновича, д. 108
Юридический адрес: 644040, г. Омск, пр. Губкина, д. 1, литера ЮАБ, № 0100886360000 Телефоны: (3812) 25-13-89; 25-42-44; 25-43-72
Web-сайт: http://www.dynamics.ru
E-mail: post@dynamics.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ)Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Тел.: (3812) 68-07-99; факс: (3812) 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия систем основан на преобразовании физических параметров (вибрация, перемещение, давление, температура, напряжение, ток и т.д.) контролируемого оборудования в электрический сигнал с помощью первичных измерительных преобразователей, соединенных через выносные модули с диагностической станцией.
Сигналы от первичных преобразователей (датчиков) поступают в измерительный модуль, где производится их аналоговая обработка и преобразование в цифровой вид. В цифровом виде информация обрабатывается (фильтруется, интегрируется, вычисляются характеристики) процессором измерительного модуля и передается через кабельные линии связи в диагностический контроллер (персональный компьютер).
Вся информация о техническом состоянии оборудования отображается на экране монитора в виде специального табло, где представлены количественные и качественные характеристики признаков.
Системы представляют собой программно аппаратный комплекс, состоящий из измерительных каналов с распределенной параллельно-последовательной структурой. Количество и виды измерительных каналов входящих в системы определяются проектом.
Системы выпускаются в следующих исполнениях, отличающихся набором измерительных каналов и назначением:
-
- КОМПАКС® - система диагностики и мониторинга динамического оборудования;
-
- КОМПАКС®-РПП - стендовая система вибродиагностики подшипников;
-
- КОМПАКС®-РПМ - стендовая система диагностики и оценки качества сборки роторов консольных насосов;
-
- КОМПАКС®-РПЭ - стендовая система диагностики технического состояния электродвигателей;
-
- КОМПАКС®-РПГ - стендовая система управления проведением комплексных испытаний и диагностики насосных агрегатов в сборе, включающая подсистему вибродиагностики;
-
- КОМПАКС®-ЭКСПРЕСС-3 - бортовая система мониторинга технического состояния электропоездов;
-
- КОМПАКС®-ЭКСПРЕСС-ТР3 - система диагностики технического состояния секций электропоездов;
-
- КОМПАКС®-АЭ - система диагностики и мониторинга статического оборудования;
-
- КОМПАКС®-ПАЗ - система диагностики
оборудования на базе противоаварийной защиты;
-
- КОМПАКС®-мобайл - мобильная система
оборудования;
-
- КОМПАКС®-микро - персональная система
оборудования.
и мониторинга
вибродиагностики
вибродиагностики
динамического
динамического
динамического
Измерительные каналы систем построены в соответствии с одной платформ, приведенных в таблице 1.
Структурная схема измерительного канала систем приведена на рисунке 1.
из аппаратных

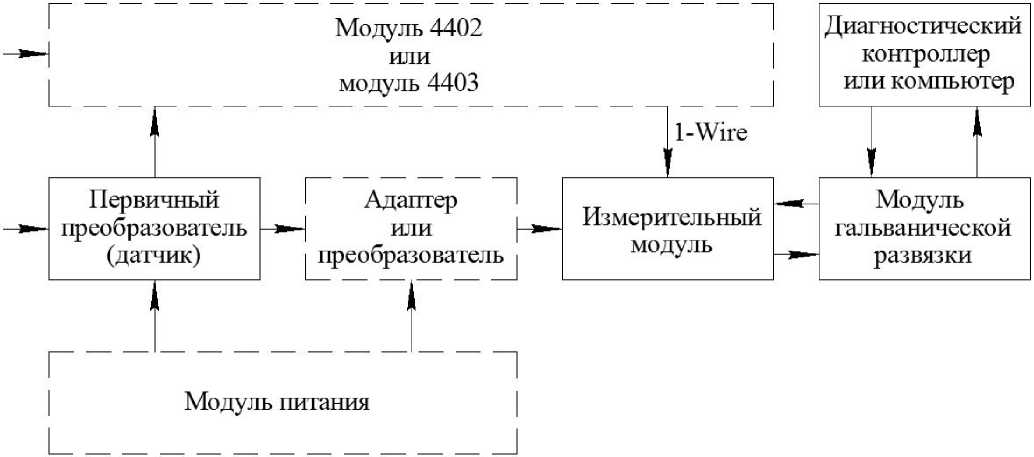

Рисунок 1 - Структурная схема измерительного канала
Таблица 1 - Особенности аппаратных платформ систем КОМПАКС®
Наименование характеристики |
Наименование платформы | |||||
CORNET® |
CORNET®-EXPRESS |
CORNET®-2 |
КОМПАКС®-Р |
КОМПАКС®-ПАЗ |
Виброанализатор 8710 | |
Максимальное количество измерительных каналов: - широкополосных |
80 (на линию) |
8 (на модуль) |
128 (на сегмент) |
64 (на оптический сегмент) |
11 |
2 (1 - виброускорения 1 - частоты вращения) |
- из них синхронно |
1 (64 на систему) |
8 (2 на модуль 8 на систему) |
64 |
11 |
2 | |
- цифровых |
320 |
32 |
512 |
64 |
- |
1 (температуры) |
Полоса пропускания широкополосного канала, кГ ц, не менее |
20 |
12,6 |
14 |
280 |
30 |
20 |
Интерфейс |
Ethernet 10/100BASE-TX |
Ethernet 10/100BASE-TX |
Ethernet 10/100BASE-TX (взрывозащищенный) |
Ethernet 10/100BASE-TX (взрывозащищенный) и WiFi (IEEE 802/11 b/g/n) |
Ethernet 10/100BASE- TX |
WiFi (IEEE 802/11 b/g/n) и USB 2.0 |
Протяженность линии модулей/сегмента, м, не более |
500 |
100* |
750 |
2000** | ||
Протяженность линии датчика, м , не более |
500 |
500 |
500 |
100 |
300 |
1,92 |
Продолжение таблицы 1
Наименование характеристики |
Наименование платформы | |||||
CORNET® |
CORNET®-EXPRESS |
CORNET®-2 |
КОМПАКС®-Р |
КОМПАКС®-ПАЗ |
Виброанализатор 8710 | |
Взрывозащищенное исполнение |
0ExiaIIC |
- |
0ExiaIIC |
1ExibIIB |
0ExiaIIC |
0ExiaIICT3 Ga |
Порядок регистрации сигналов |
последовательно -параллельный |
последовательно -параллельный |
последовательнопараллельный (распределенная обработка сигналов) |
параллельный |
параллельный |
последовательнопараллельный |
Целевое назначение |
стационарные распределительны е системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств |
бортовые системы мониторинга в реальном времени моторвагонного подвижного состава |
стационарные, бортовые и мобильные распределительные системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств |
многоканальные, параллельные системы диагностики и мониторинга в реальном времени динамического и статического оборудования опасных производств |
системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств на базе систем противоаварий -ной защиты |
персональные системы диагностики и мониторинга динамического оборудования опасных производств |
Примечания:
* - определяется интерфейсом Ethernet 10/100BASE-TX, может быть увеличена за счет применения коммутаторов Ethernet;
** - определяется интерфейсом Fast Ethernet 100BASE-FX и применением многомодового волокна, может быть увеличена за счет применения соответствующих медиаконвертеров.
В качестве первичных преобразователей (датчиков) применяются:
- пьезоэлектрические виброизмерительные преобразователи (ВИП) AB-311FR, AB-311FRU, AB-311FR0, AB-320FRM, AB-321FK, AB-317-5, АВ-330, АК-3165, датчики вибрации 5128, 5129, 5131, 5136;
-
- датчик перемещения 5007;
-
- термопары с номинальной статической характеристикой ТХК (L) по ГОСТ Р 8.585-2001;
-
- трансформаторные преобразователи тока (ТПТ) ТПТ-1-1А/0.1 V, ТПТ-1-5А/0.1 V,
трансформаторы тока разъемные ХН-32-100А/5А, ХН-32-150А/5А, ХН-32-200А/5А,
ХН-32-250А/5А, ХН-32-300А/5А, ХН-32-400А/5А, датчики тока 5304, 5307, 5308;
-
- датчики давления 412 ДИ-0,1, 412 ДИ-0,6, 412 ДИ-1,6, 412 ДИ-2,5, 412 ДИ-4,0, 412 ДИ-6,0, 412 ДИ-10, 412 ДИ-16;
-
- таходатчик индукционный ТДИ-1, датчик оборотов 5605, фотодатчик ФД-2,
-
- датчик линейных перемещений «КОКОС»;
-
- датчик АЭ 5703;
-
- датчик 5902.
ВИП AB-311FRU, AB-311FR0 применяется совместно с преобразователем 4503 при подключении к блоку ПАЗ.
ВИП АВ-330 применяются совместно с блоком усилителей 4108 при подключении к модулю 3333.1.
Датчик перемещения 5007 применяется совместно с адаптером МР.
Фотодатчик ФД-2 применяется совместно с адаптером 4803.
Для питания датчиков давления 412 ДИ, датчиков перемещения 5007 и адаптеров МР, датчиков вибрации 5128, 5129, 5136, датчиков с напряжением питания 5 В и током потребления до 10 мА применяются модули питания датчиков 4613.
Для питания большой группы датчиков давления 412 ДИ (от 6 до 24 датчиков) или датчиков перемещения 5007 и адаптеров МР (до 18 датчиков и адаптеров) применяются модули питания 4619.
Для питания датчиков «КОКОС» применяются модули питания 4615.
В качестве измерительных модулей применяются:
-
- модуль PIM 4455 - платформа «CORNET®»;
-
- модуль PIM 4443 - платформа «CORNET®-2»;
-
- модуль PIM 4440.3 - платформа «CORNET®-EXPRESS»;
-
- модуль 3333.1 - платформа «КОМПАКС®-Р»;
-
- блок ПАЗ - платформа «КОМПАКС®-ПАЗ»;
-
- виброанализатор 8710 - платформа «Виброанализатор 8710».
Модули 4402 применяются для увеличения числа датчиков с аналоговым интерфейсом (за исключением фотодатчика ФД-2, таходатчика индукционного ТДИ-1 и датчика «КОКОС»), подключенных к измерительному модулю.
Модули 4403 применяются для увеличения числа датчиков с выходом типа «сухой контакт», подключенных к измерительному модулю.
В качестве модулей гальванической развязки применяются:
-
- модули GDM, ГР 3239 - платформа «CORNET»;
-
- контроллер полевой сети 2979 - платформы «CORNET-2»;
-
- медиаконвертер 4570- платформа «КОМПАКС-Р».
Управление модулями осуществляется диагностическим контроллером или компьютером, на базе которых должна выполняться диагностическая станция, диагностический шкаф или пульт оператора.
Внешний вид составных частей систем приведен на рисунках 2-14.
Схема пломбировки от несанкционированного доступа измерительных модулей представлена на рисунке 15.
в) г) д)
з) и)
к)
л)
е)
ж)

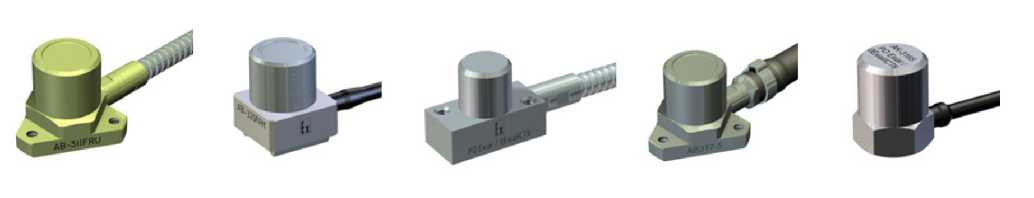

а) - AB-311FRU, AB-311FR0; б) - AB-320FRM; в) - AB-321FK; г) - AB-317-5
д) - АК-3165; е) - АВ-330; ж) - 5128; з) - 5129; и) - 5136; к) - AB-311FR; л) - 5131.

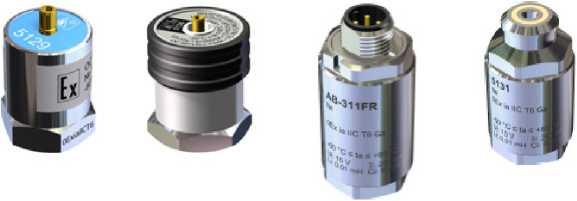

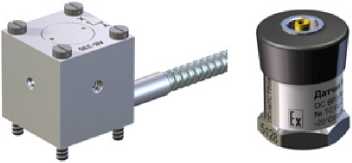

Рисунок 2 - Общий вид ВИП и датчиков вибрации

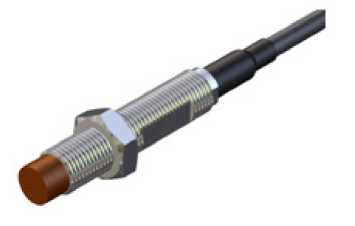

Рисунок 3 - Общий вид датчика перемещения 5007
в)
г)
д)
е)
а) - ТПТ-1-1А/0.1 V;
б) - ТПТ-1-5А/0.1 V;
в) - 5304;
г) - 5307;
д) - 5308;
е) - трансформаторы тока разъемные
ХН-32-100А/5А, ХН-32-150А/5А, ХН-32-200А/5А,
ХН-32-2500А/5А, ХН-32-3300А/5А, ХН-32-400А/5А

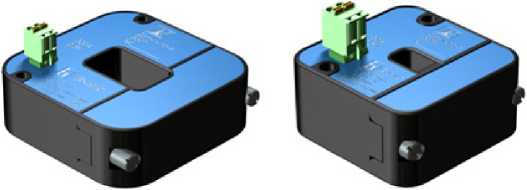

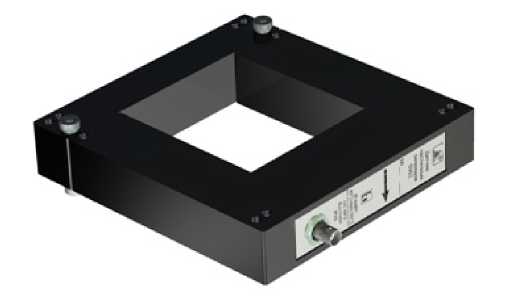

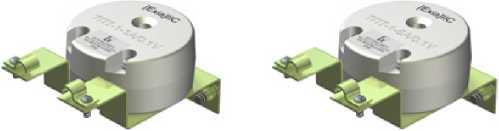

Рисунок 4 - Общий вид ТПТ и датчиков тока
Рисунок 5 - Общий вид датчиков давления
412 ДИ-0,1, 412 ДИ-0,6, 412 ДИ-1,6, 412 ДИ-2,5, 412 ДИ-4,0, 412 ДИ-6,0, 412 ДИ-10, 412 ДИ-16
а) б) в)
а) - таходатчик индукционный ТДИ-1;
б) - датчик оборотов 5605;
в) - фотодатчик ФД-2

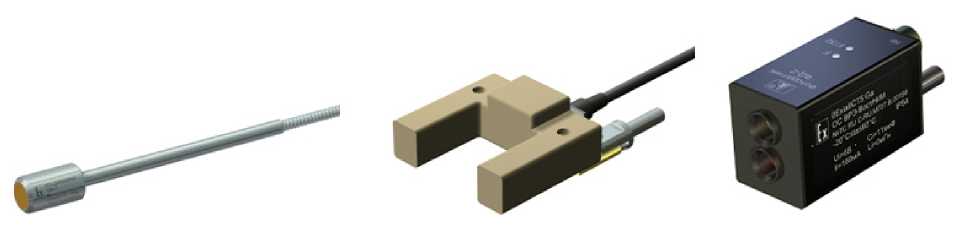

Рисунок 6 - Общий вид датчиков частоты вращения

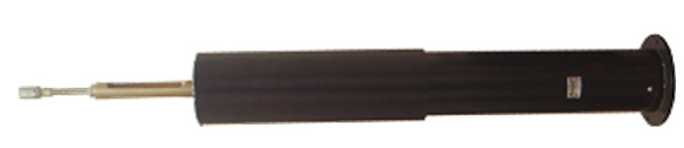

Рисунок 7 - Общий вид датчика линейных перемещений «КОКОС»

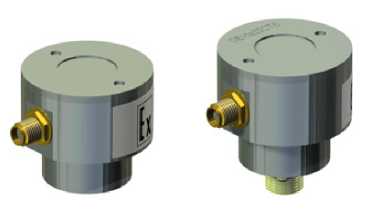

Рисунок 8 - Общий вид датчика 5902

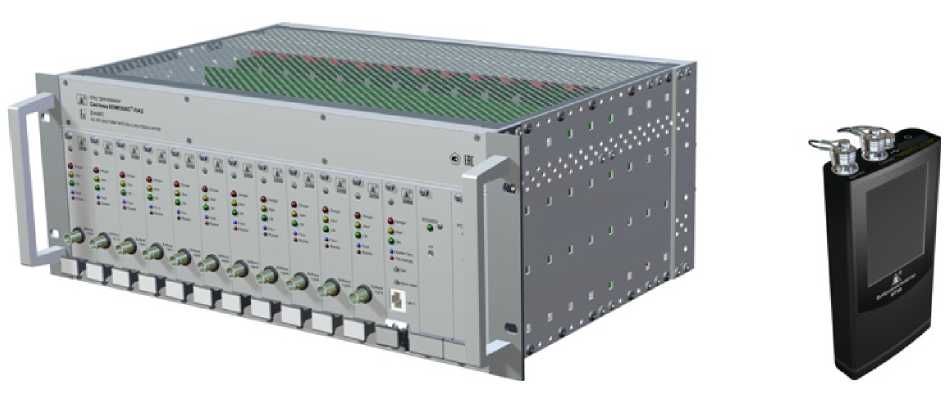

а) б)
д)
е)

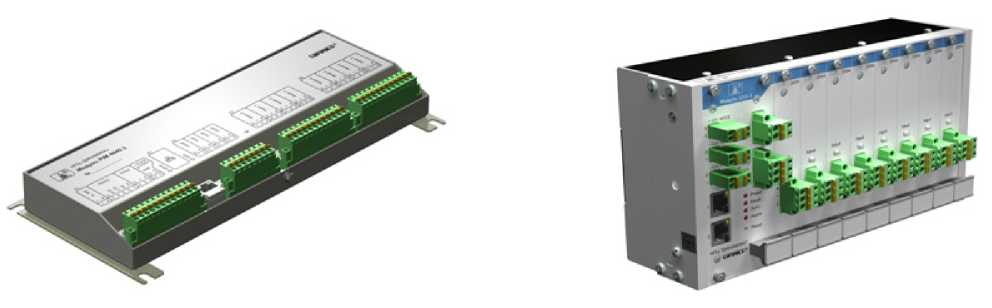

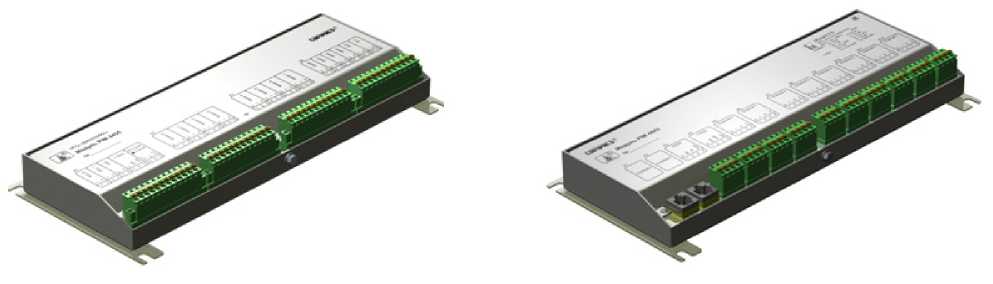

а) - PIM 4455;
б) - PIM 4443;
в) - PIM 4440.3;
г) - 3333.1;
д) - блок ПАЗ;
е) - виброанализатор 8710

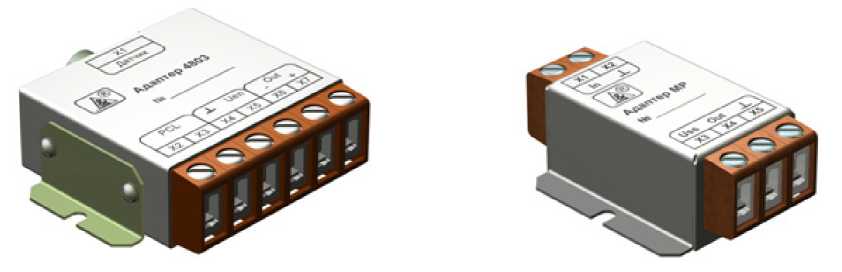

а) б)
в) г)
а) - 4503;
б) - 4108;
в) - 4803;
г) - МР

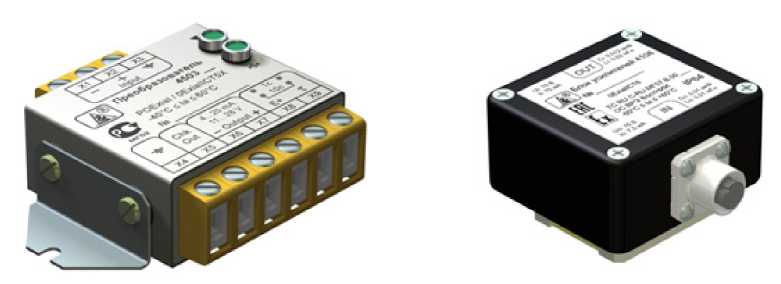

Рисунок 11 - Общий вид адаптеров, преобразователей и усилителей

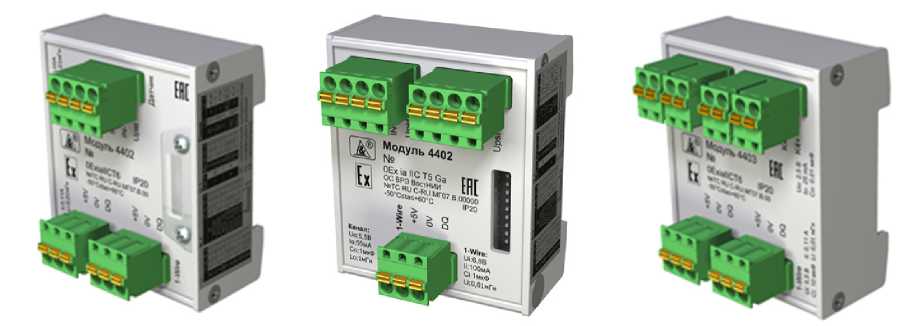

а) б)
а) - 4402;
б) - 4403

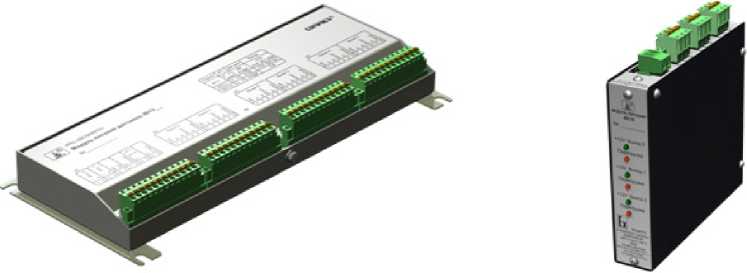

а) б)
а) - 4613, 4615;
б) - 4619
а)
Рисунок 13 - Общий вид модулей питания

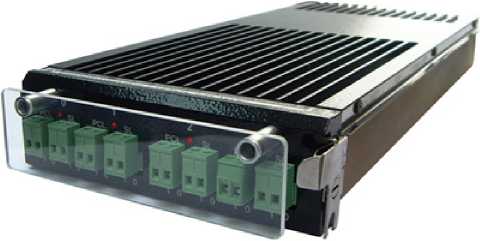

б)
в)
г)
а) - GDM;
б) - ГР 3239;
в) - контроллер полевой сети 2979
г) - медиаконвертер 4570

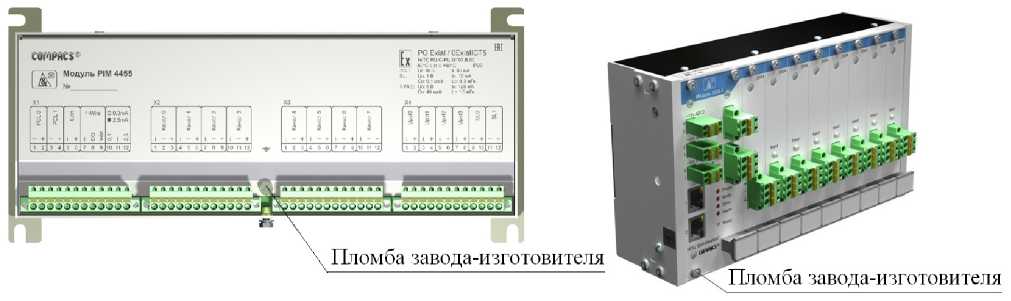

а)
б)
Пломба завода-изготовителя
в) г)
а) - PIM 4455, PIM 4443, PIM 4440.3;
б) - 3333.1;
в) - блок ПАЗ;
г) - виброанализатор 8710

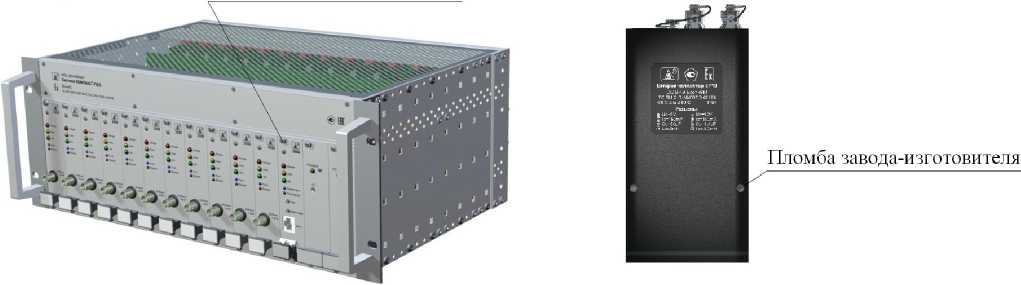

Рисунок 15 - Схема пломбировки от несанкционированного доступа
Заводские номера составных частей систем наносится на корпус фотохимическим способом или гравировкой.
Знак поверки наносится в виде оттиска поверительного клейма в разделе «Свидетельство о поверке» формуляра на систему КОБМ.421451.017 ФО.
Таблица 17 -
Наименование |
Обозначение |
Количество |
1 Оборудование системы КОМПАКС® | ||
1.1 Взрывозащищенные оборудование системы КОМПАКС® | ||
ВИП AB-311FRU |
КОБМ.433642.001-20 |
По согласованию с заказчиком |
ВИП ЛВ-3НН<О |
КОБМ.433642.001-15 | |
ВИП AB-320FRM |
КОБМ.433642.002-20 | |
ВИП АВ-311FR |
КОБМ.433642.001-50 | |
ВИП AB-321FK |
КОБМ.433642.003 | |
ВИП АВ-330 |
КОБМ.433642.038 | |
ВИП АК-3165 |
КОБМ.433642.015 | |
Датчик вибрации 5128 |
КОБМ.433642.028 | |
Датчик вибрации 5129 |
КОБМ.433642.029 | |
Датчик вибрации 5131 |
КОБМ.433642.031 |
По согласованию с заказчиком |
Датчик вибрации 5136 |
КОБМ.433642.036 | |
Трансформаторный преобразователь тока ТПТ-1-1А/0.1 V |
КОБМ.434724.001-02 | |
Трансформаторный преобразователь тока ТПТ-1-5Л/0.1 V |
КОБМ.434724.001 | |
Датчик тока 5307 |
КОБМ.434724.007 | |
Датчик тока 5308 |
КОБМ.434724.008 | |
Датчик давления 412 ДИ |
КОБМ.406233.001 |
По согласованию с заказчиком |
Фотодатчик ФД-2 |
КОБМ.468229.005 | |
Таходатчик индукционный ТДИ-1 |
КОБМ.402142.002 | |
Датчик перемещения 5007 |
КОБМ.402169.007 | |
Датчик «КОКОС» |
КОБМ.402115.001 | |
Датчик АЭ 5703 |
КОБМ.433633.003 | |
Датчик 5902 |
КОБМ.434726.002 | |
Адаптер MP |
КОБМ.468151.009 | |
Адаптер 4803 |
КОБМ.469133.003 | |
Имитатор датчика АЭ 8113 |
КОБМ.469153.003 | |
Блок усилителей 4108 |
КОБМ.468731.017 |
Продолжение таблицы 17
Наименование |
Обозначение |
Количество |
Преобразователь 4503 |
КОБМ.468353.003 | |
Модуль 3333.1 |
КОБМ.466256.001-03 | |
Модуль PIM 4443 |
КОБМ.468363.069 | |
Модуль PIM 4455 |
КОБМ.468363.055 | |
Модуль 4402 |
КОБМ.468212.002 | |
Модуль 4403 |
КОБМ.468212.003 | |
Модуль питания датчиков 4613 |
КОБМ.436614.013 |
По согласованию |
Модуль питания 4615 |
КОБМ.436111.010 | |
Модуль питания 4619 |
КОБМ.436614.019 |
с заказчиком |
Модуль GDM |
КОБМ.468364.024 | |
Модуль ГР 3239 |
КОБМ.468363.039 | |
Контроллер полевой сети 2979 |
КОБМ.468364.069 | |
Медиаконвертер 4570 |
КОБМ.468153.070 | |
Виброанализатор 8710 |
КОБМ.468222.010 | |
Блок ПАЗ 2002 |
КОБМ.468244.002 | |
1.2 Оборудование системы КОМПАКС® общепромышленного исполнения | ||
ВИП АВ-317-5 |
КОБМ.433642.032 | |
Датчик тока 5304 |
КОБМ.411111.004 | |
Трансформатор тока разъемный ХН-32 |
КОБМ.671221.001 |
По согласованию |
Датчик оборотов 5605 |
КОБМ.402412.005 | |
Адаптер ДПС 4205 |
КОБМ.468353.005 |
с заказчиком |
Модуль PIM 4440.3 |
КОБМ.468363.063 | |
Контроллер диагностический* |
- | |
2 Комплекты | ||
Кабельные линии связи* | ||
Коробка ответвительная* |
По согласованию | |
Коробка соединительная* |
с заказчиком | |
Кожух адаптера* | ||
Кожух модуля* | ||
Шкаф модульный* |
По согласованию | |
Комплект датчикодержателей* | ||
Комплект установочных изделий* |
с заказчиком | |
Комплект монтажных изделий* | ||
3 Документация | ||
Руководство по эксплуатации |
КОБМ.421451.017 РЭ** |
1 экз. |
Формуляр |
КОБМ.421451.017 ФО** |
1 экз. |
Методика поверки |
КОБМ.421451.017 МП |
1 экз. |
Примечания: * Тип определяются требованиями проекта по согласованию с заказчиком. ** Обозначение документа согласно обозначению исполнения системы. |
