Номер по Госреестру СИ: 68107-17
68107-17 Генераторы сигналов многоканальные
(MCSG6-2, MCSG6-3, MCSG6-4, MCSG6-8, MCSG12-2, MCSG12-3, MCSG12-4, MCSG12-8, MCSG20-2, MCSG20-3, MCSG20-4, MCSG20-8)
Назначение средства измерений:
Генераторы сигналов многоканальные MCSG6-2, MCSG6-3, MCSG6-4, MCSG6-8, MCSG12-2, MCSG12-3, MCSG12-4, MCSG12-8, MCSG20-2, MCSG20-3, MCSG20-4, MCSG20-8 (далее - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 10 МГц до 20 ГГц.
Внешний вид.
Генераторы сигналов многоканальные
Рисунок № 1
Внешний вид.
Генераторы сигналов многоканальные

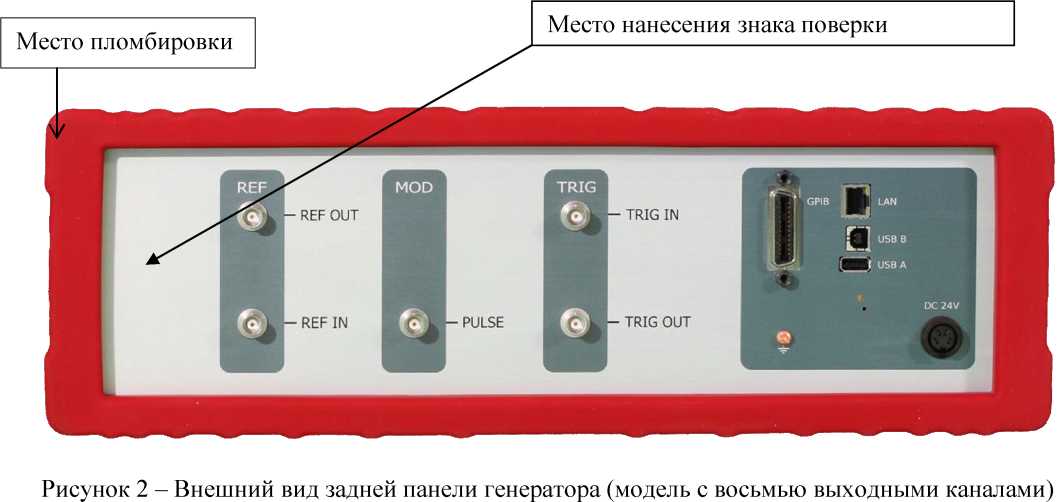

Рисунок № 2
Внешний вид.
Генераторы сигналов многоканальные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.07.2022
Номер записи - 159726
ID в реестре СИ - 382126
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Компания "Anapico Ltd."
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1584 от 2017.07.20 Об утверждении типов средств измерений
Наличие аналогов СИ: Генераторы сигналов многоканальные (MCSG6-2, MCSG6-3, MCSG6-4, MCSG6-8, MCSG12-2, MCSG12-3, MCSG12-4, MCSG12-8, MCSG20-2, MCSG20-3, MCSG20-4, MCSG20-8)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Anapico Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67514-17 10.05.2027 |
Генераторы сигналов, RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26 Компания "Anapico Ltd." (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68107-17 20.07.2022 |
Генераторы сигналов многоканальные, MCSG6-2, MCSG6-3, MCSG6-4, MCSG6-8, MCSG12-2, MCSG12-3, MCSG12-4, MCSG12-8, MCSG20-2, MCSG20-3, MCSG20-4, MCSG20-8 Компания "Anapico Ltd." (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68540-17 07.09.2027 |
Анализаторы фазовых шумов, PNA7, PNA20, PNA33, PNA40 Компания "Anapico Ltd." (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
76945-19 23.12.2024 |
Генераторы сигналов, RFSU6, RFSU12, RFSU20, RFSU26, RFSU40, RFSU12-FSK Компания "Anapico Ltd." (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Кто поверяет Генераторы сигналов многоканальные (MCSG6-2, MCSG6-3, MCSG6-4, MCSG6-8, MCSG12-2, MCSG12-3, MCSG12-4, MCSG12-8, MCSG20-2, MCSG20-3, MCSG20-4, MCSG20-8)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Генераторы сигналов многоканальные (MCSG6-2, MCSG6-3, MCSG6-4, MCSG6-8, MCSG12-2, MCSG12-3, MCSG12-4, MCSG12-8, MCSG20-2, MCSG20-3, MCSG20-4, MCSG20-8)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Генераторы имеют встроенное ПО. Метрологически значимая часть ПО генераторов представляет собой программный продукт «ПО для генераторов серии MCSG».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ANAPICO GUI |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.88 |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на корпус генератора (лицевую панель) в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам сигналов многоканальным MCSG6-2, MCSG6-3, MCSG6-4, MCSG6-8, MCSG12-2, MCSG12-3, MCSG12-4, MCSG12-8, MCSG20-2, MCSG20-3, MCSG20-4, MCSG20-8
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний в диапазоне частот от 0,03 до 37,5 ГГц
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу 651-17-003 МП «Инструкция. Генераторы сигналов многоканальные MCSG6-2, MCSG6-3, MCSG6-4, MCSG6-8, MCSG12-2, MCSG12-3, MCSG12-4, MCSG12-8, MCSG20-4. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 30.04.2017 г.
Основные средства поверки:
- частотомер электронно-счётный 53152А с опцией 001 (регистрационный номер 53565-13 в Федеральном информационном фонде);
- стандарт частоты рубидиевый FS725 (регистрационный номер 31222-06 в Федеральном информационном фонде);
- анализаторы источников сигналов E5052A/B с СВЧ преобразователем частоты E5053A (регистрационный номер 37181-08 в Федеральном информационном фонде);
- анализатор спектра FSW67 (регистрационный номер 58300-14 в Федеральном информационном фонде);
- измерительный блок ваттметра СВЧ NRP2 (регистрационный номер 32262-06 в Федеральном информационном фонде), диапазон частот от 0 до 67 ГГц, уровень входной мощности от минус 35 до 20 дБ/мВт, пределы допускаемой погрешности измерений мощности ± 0,25 дБ, с преобразователем измерительным NRP-Z57 (регистрационный номер 48356-11 в Федеральном информационном фонде);
- осциллограф стробоскопический широкополосный 86100С с модулями 86112А или 54754А (регистрационный номер 37152-08 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится на заднюю панель генератора и на свидетельство о поверке.
Изготовитель
Компания «Anapico Ltd.», Швейцария
Адрес: Europastrasse, CH-8152 Glattburg ZH
Тел.: +41 44 515 55 01
Web-сайт: www.anapico.com
Заявитель
Общество с ограниченной ответственностью «Остек-Электро» (ООО «Остек-Электро») ИНН 7731483966
Адрес: 121467, г. Москва, ул. Молдавская, д.5, стр. 2
Тел.: +7 (495) 788-44-44
Факс: +7 (495) 788-44-42
E-mail: info@ostec-group.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево Тел./факс: +7 (495) 744-81-12
E-mail: office@vniiftri.ru
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним термостатированным или внешним задающим генератором. В генераторах возможно формирование, как непрерывного сигнала, так и с амплитудной и импульсной модуляциями.
Конструктивно генератор выполнен в виде моноблока, управление изменением выходных характеристик обеспечивается с помощью специального программного обеспечения (ПО). Сигнал с установленными характеристиками снимается с выходов, имеющих волновое сопротивление 50 Ом.
Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов. При этом благодаря усовершенствованному методу генерирования частот и дробному делителю частоты достигаются низкий уровень фазового шума и дискретность 0,1 Гц.
Модели генераторов отличаются друг от друга диапазоном рабочих частот и количеством выходных каналов. Количество выходных каналов указывается в обозначении типа генератора, например, MCSG-2 имеет 2 канала, MCSG-3 - 3 канала и т.д. Интерфейс GPIB является опциональным и может быть установлен на любую модель генератора, например, обозначение MCSG6-GPIB соответствует наличию интерфейса GPIB у генератора с рабочей частотой до 6 ГГц.
Общий вид генераторов с указанием мест нанесения знака поверки, знака утверждения типа от несанкционированного доступа приведён на рисунках 1 - 4.
Место нанесения знака утверждения типа

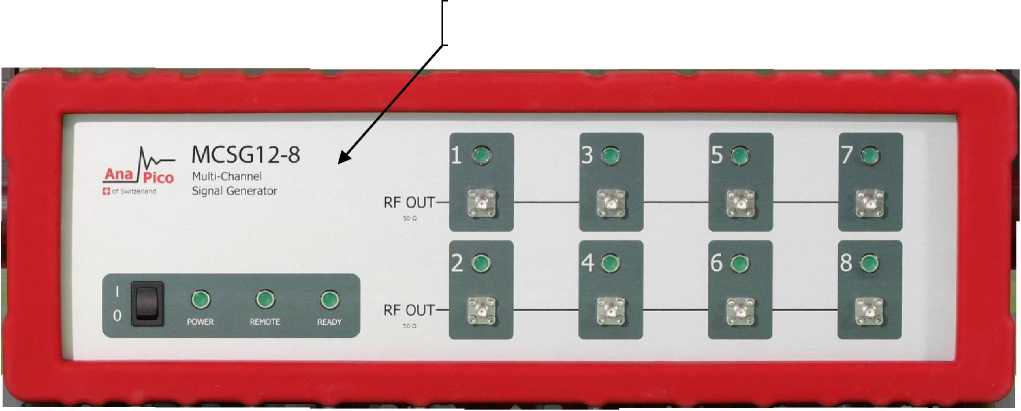

Рисунок 1 - Общий вид лицевой панели генератора (модель с восьмью выходными каналами)
Место нанесения знака утверждения типа

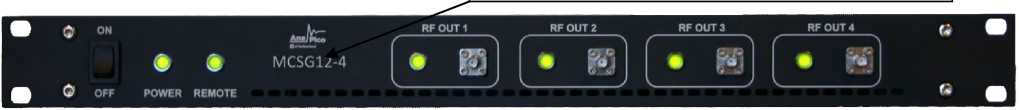

Рисунок 3 - Общий вид лицевой панели генератора (модель с четырьмя выходными каналами)
|
АТТ ТТ/'ЛЛ тпттп/лпт/тт | ||||
|
/V±VF 1 lv lV7iVlV7rL|7V/ni\ Fl |
Место нанесения знака поверки | |||
|
| ||||
|
\ ■ |
TRIGOUT TRIG IN PULSE IN REF OUT REFIN G & G -Ц^И GPIB |
hAA - USB^LAN^»^ FUSE 100-240VIN | ||
Рисунок 4 - Внешний вид задней панели генератора (модель с четырьмя выходными каналами)
Комплект поставки включает:
-
- генератор сигналов многоканальный MCSG6-2 или MCSG6-3, или MCSG6-4, или
MCSG6-8, или
MCSG12-2, или MCSG12-3, или MCSG12-4, или MCSG12-8, или
MCSG20-2, или MCSG20-3, или MCSG20-4, или MCSG20-8 - 1шт. (по заказу);
-
- адаптер питания - 1шт.;
-
- сетевой кабель Ethernet - 1шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- методика поверки 651-16-26 МП - 1 шт.;
-
- паспорт - 1 шт.
Таблица 2 - Метрологические характеристики генераторов
|
Наименование характеристики |
Значение характеристики для моделей | ||
|
MCSG6-2 MCSG6-3 MCSG6-4 MCSG6-8 |
MCSG12-2 MCSG12-3 MCSG12-4 MCSG12-8 |
MCSG20-2 MCSG20-3 MCSG20-4 MCSG20-8 | |
|
Частотные характеристики | |||
|
Диапазон рабочих частот |
от 10 МГц до 6,2 ГГц |
от 10 МГц до 12,5 ГГц |
от 10 МГц до 20 ГГц |
|
Пределы допускаемой относительной по грешности установки частоты |
±540"8 | ||
|
Дискретность установки частоты, Гц |
0,1 | ||
|
Выходные характеристики | |||
|
Диапазон установки уровня выходного сигнала, дБ/мВт |
от -15 до +15 | ||
|
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала при уровне сигнала от -15 до +15 дБ/мВт в диапазоне частот, дБ:
|
±1,0 ±0,7 | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики для моделей | ||||
|
MCSG6-2 MCSG6-3 MCSG6-4 MCSG6-8 |
MCSG12-2 MCSG12-3 MCSG12-4 MCSG12-8 |
MCSG20-2 MCSG20-3 MCSG20-4 MCSG20-8 | |||
|
Уровень гармониче- | |||||
|
ских составляющих от- | |||||
|
носительно уровня ос- | |||||
|
новного сигнала в | |||||
|
10 дБ/мВт в диапазоне частот, дБн, не более: - от 10 до 80 МГц | |||||
|
включ. |
-25 | ||||
|
- св. 80 МГц до 6 ГГц | |||||
|
включ. |
-40 | ||||
|
- св. 6 ГГц |
-45 | ||||
|
Уровень фазовых шу- | |||||
|
мов на частоте | |||||
|
500 МГц, дБн/Гц, не более: - отстройка 10 Гц |
-105 | ||||
|
- отстройка 20 кГц |
-141 | ||||
|
- отстройка 100 кГц |
-147 | ||||
|
Уровень фазовых шумов на частоте 1 ГГц, дБн/Гц, не более: - отстройка 10 Гц |
-97 | ||||
|
- отстройка 20 кГц |
-133 | ||||
|
- отстройка 100 кГц |
-138 | ||||
|
Уровень фазовых шумов на частоте 2 ГГц, дБн/Гц, не более: - отстройка 10 Гц |
-93 | ||||
|
- отстройка 20 кГц |
-129 | ||||
|
- отстройка 100 кГц |
-135 | ||||
|
Уровень фазовых шумов на частоте 3 ГГц, дБн/Гц, не более: - отстройка 10 Гц |
-89 | ||||
|
- отстройка 20 кГц |
-125 | ||||
|
- отстройка 100 кГц |
-131 | ||||
|
Уровень фазовых шумов на частоте 4 ГГц, дБн/Гц, не более: - отстройка 10 Гц |
-87 | ||||
|
- отстройка 20 кГц |
-123 | ||||
|
- отстройка 100 кГц |
-129 | ||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики для моделей | ||||
|
MCSG6-2 MCSG6-3 MCSG6-4 MCSG6-8 |
MCSG12-2 MCSG12-3 MCSG12-4 MCSG12-8 |
MCSG20-2 MCSG20-3 MCSG20-4 MCSG20-8 | |||
|
Уровень фазовых шумов на частоте 6 ГГц, дБн/Гц, не более: - отстройка 10 Гц |
-83 | ||||
|
- отстройка 20 кГц |
-119 | ||||
|
- отстройка 100 кГц |
-125 | ||||
|
Уровень фазовых шумов на частоте 10 ГГц, дБн/Гц, не более: - отстройка 10 Гц |
-79 | ||||
|
- отстройка 20 кГц |
-115 | ||||
|
- отстройка 100 кГц |
-121 | ||||
|
Уровень фазовых шумов на частоте 20 ГГц, дБн/Гц, не более: - отстройка 10 Гц |
-73 | ||||
|
- отстройка 20 кГц |
-109 | ||||
|
- отстройка 100 кГц |
-115 | ||||
|
Уровень негармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн не более от 10 МГц до 20 ГГц |
-60 | ||||
|
Параметры импульсной модуляции (ИМ) | |||||
|
Динамический диапазон импульсного модулирующего сигнала, дБ, не менее |
70 | ||||
|
Длительность фрон-та/среза импульсного | |||||
|
модулирующего сигнала, нс, не более |
10 | ||||
|
Минимальная ширина импульсного модулирующего сигнала, нс |
50 | ||||
|
Частота повторения импульсной последова- | |||||
|
тельности |
от 0,1 Гц до 20 МГц | ||||
Таблица 3 - Технические характеристики генераторов
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия эксплуатации:
|
25±5 от 30 до 80 от 84 до 106 |
|
Габаритные размеры (длина х высота х ширина), мм, не более:
|
43 х 426 х 460 154 х 467,5 х 342 |
|
Масса, кг, не более - MCSG6-2, MCSG12-2, MCSG20-2
- MCSG6-8, MCSG12-8, MCSG20-8 |
6
14 |
|
Напряжение питания от источника постоянного тока для генераторов MCSG6-8, MCSG12-8, MCSG20-8, В |
24,0 ±0,5 |
|
Напряжение питания о источника переменного тока частотой (50 ±10) Гц для генераторов MCSG6-2, MCSG12-2, MCSG20-2, MCSG6-3, MCSG12-3, MCSG20-3, MCSG6-4, MCSG12-4, MCSG20-4, В |
от 100 до 240 |
|
Потребляемая мощность для генераторов MCSG6-8, MCSG12-8, MCSG20-8, не более, Вт |
100 |
|
Потребляемая мощность для генераторов MCSG6-2, MCSG12-2, MCSG20-2, MCSG6-3, MCSG12-3, MCSG20-3, MCSG6-4, MCSG12-4, MCSG20-4, не более, В^А |
96 |
