Номер по Госреестру СИ: 67925-17
67925-17 Преобразователи термоэлектрические
(T-M 110 GHA BL-K EX)
Назначение средства измерений:
Преобразователи термоэлектрические T-M 110 GHA BL-K EX (далее -термопреобразователи или ТП) предназначены для измерений температуры в системе отработанных газов в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.
Внешний вид.
Преобразователи термоэлектрические

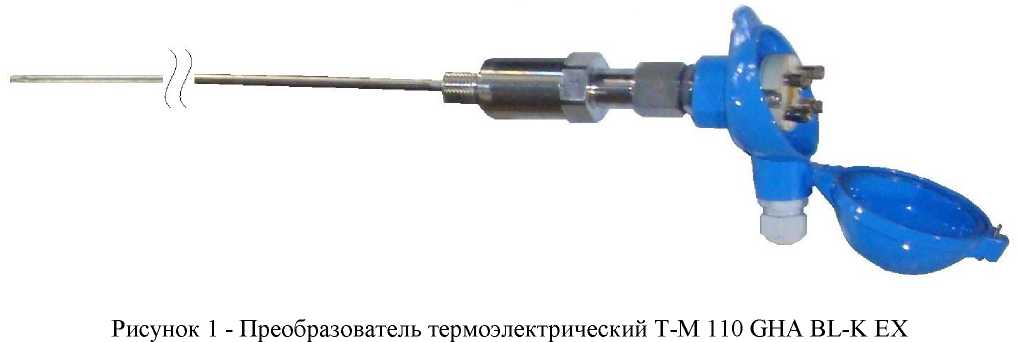

Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим T-M 110 GHA BL-K EXГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки. Техническая документация фирмы «KMP Krick Messtechnik & Partner KG», Германия.
Изготовитель
Фирма «KMP Krick Messtechnik & Partner KG», ГерманияАдрес: Am Bahnhof 6, D-63505 Langenselbold, Germany Телефон: + 49 (0) 6184-9239-0, факс: + 49 (0) 6184-9239-22 Web-сайт: www.kmp-online.de
E-mail: info@kmp-online.de
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин» (ООО «СТГТ»)
ИНН 7804027534
Адрес: 198323, Ленинградская обл., Ломоносовский муниципальный район, Виллозское сельское поселение, Южная часть производственной зоны Горелово, ул. Сименса, д. 1
Телефон: +7 (812) 643 73 00, факс: +7 (812) 643 59 57
Web-сайт: www.siemens.ru/gas-turbines
E-mail: SGTT.ru@siemens.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru E-mail: office@vniims.ru
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов и разностью температур мест соединения (спаев) чувствительных элементов.
ТП состоят из гибкой измерительной вставки с двумя чувствительными элементами (термопарами), соединительной головки с 4-контактным керамическим клеммным разъемом и монтажных элементов. Материал защитной оболочки измерительной вставки - инконель.
Фото общего вида ТП представлено на рисунке 1.
Пломбирование ТП не предусмотрено.
Программное обеспечение отсутствует.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице 1.
Таблица 1
Условное |
Класс |
Диапазон измерений |
Пределы допускаемых отклонений |
обозначение НСХ |
допуска |
температуры, °С |
ТЭДС ТП от НСХ, °С |
К |
2 |
от +0 до +333 включ. |
±2,5 |
св. +333 до +700 |
±0,00754 |
Технические характеристики преобразователей термоэлектрических T-M 110 GHA BL-K EX приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Длина монтажной части ТП, мм |
1745 |
Диаметр монтажной части измерительной вставки ТП, мм |
6 |
Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
Рабочие условия эксплуатации ТП
|
от -40 до +150 до 98 (при +35 °С) |
Средний срок службы, лет, не менее |
10 |
