Номер по Госреестру СИ: 67906-17
67906-17 Преобразователи термоэлектрические
(ТПП-11.200, ТПР-11.200)
Назначение средства измерений:
Преобразователи термоэлектрические ТПП-11.200, ТПР-11.200 (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом защитной арматуры.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 4
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 5
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТПП-11.200, ТПР-11.200ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 4211-001-65070483-2016 «Преобразователи термоэлектрические ТПП-11.200, ТПР-11.200. Технические условия».
Поверка
Поверкаосуществляется по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Рабочий эталон 1, 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09);
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2, ТПП-1.3 (Регистрационный № 33744-07);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10); Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Технология-экспресс»
(ООО «Технология-экспресс»)
ИНН: 6670281083
Адрес: 620075, г. Екатеринбург, ул. Первомайская, д.33, к. 57
Телефон: (343) 333 36 44
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел. (факс): (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
Термопреобразователи состоят из ЧЭ и головки ТП для крепления контактов термоэлектродов. ЧЭ изготовлены из проволочных термоэлектродов с различными типами номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001.
Термопреобразователи изготавливаются с металлической или неметаллической защитной арматурой. Материал защитной арматуры ТП - нержавеющая сталь или керамика.
Термопреобразователи ТПП-11.200 имеют следующие исполнения: ТПП-11.200-012Д nn(S) L800, ТПП-11.200-012Д nn(S) L1000, ТПП-11.200-012Д nn(S) L1250, ТПП-11.200-14-01Д nn(S) L1000, ТПП-11.200-14-01 Д ППф) L1390, ТПП-11.200-013 ППф) L530, ТПП-11.200-013 ППф) L830, ТПП-11.200-013 ППф) L830, ТПП-11.200-013 ППф) L1250, - имеющие НСХ ЧЭ типа «S» и различающиеся по длине монтажной части и материалу защитной арматуры.
Термопреобразователи ТПР-11.200 имеют следующие исполнения: ТПР-11.200-12Д ПР(В) L800, ТПР-11.200-12Д ПР(В) L800, ТПР-11.200-12Д ПР(В) L1250, ТПР-11.200-12Д ПР(В) L1250, ТПР-11.200-14-01Д ПР(В) L1390, ТПР-11.200-014Д ПР(В) L1100, ТПР-11.200-015Д ПР(В) L1100, ТПР-11.200-015Д ПР(В) L1100, ТПР-11.200-015Д ПР(В) L1100, ТПР-11.200-013 ПР(В) L1000, ТПР-11.200-013 ПР(В) L1250, - имеющие НСХ ЧЭ типа «B» и различающиеся по длине монтажной части и материалу защитной арматуры.
Фотографии общего вида ТП представлены на рисунках 1, 2, 3.
Рисунок 1 - Общий вид ТПП-11.200-013
Рисунок 2 - Общий вид ТПП-11.200-14-01Д

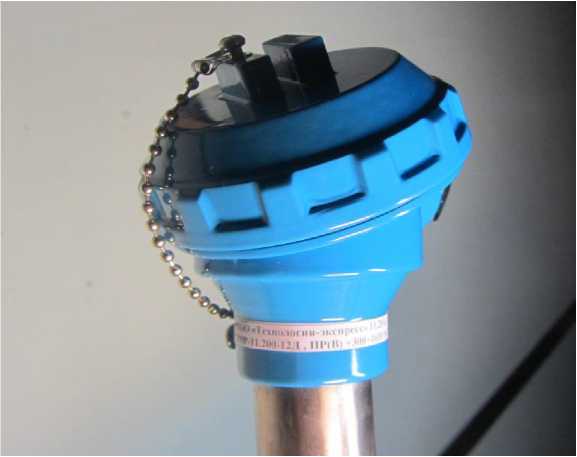

Рисунок 3 - Общий вид ТПР-11.200-12Д
Пломбирование термопреобразователей не предусмотрено
Программное обеспечение отсутствует.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001 и модификации ТП приведены в таблице 1.
Основные технические характеристики ТП приведены в таблице 2.
Таблица 1 - Основные метрологические характеристики ТП
Тип ТП |
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Номинальное значение измеряемой температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) |
ТПП- |
S |
2 |
от 0 до +600 включ. |
+ 1000 |
±1,5 |
11.200 |
св. +600 до +1600 |
±0,00257 | |||
ТПР- 11.200 |
B |
2 |
от +300 до +1600 |
+1300 |
±0,00257 |
Таблица 2 - Основные технические характеристики ТП
Наименование характеристики |
Значение | |
Электрическое сопротивление изоляции ТП чувствительного элемента и металлической ч арматуры (при температуре от +15 до +35 °С влажности от 30 до 75 %), МОм, не менее |
между цепью астью защитной и относительной |
100 |
Длина монтажной части ТП, мм:
|
от 530 до 1390 от 400 до 1390 | |
Диаметр наружной части ТП, мм:
|
от 8 до 20 от 8 до 20 | |
Диаметр термоэлектрода ТП, мм |
от 0,07 до 0,5 |
Наименование характеристики |
Значение |
Масса ТП (в зависимости от модификации), г, не более:
|
от 414 до 4300 от 414 до 4300 |
Рабочие условия эксплуатации ТП:
|
от -60 до +85 75 |
Средняя наработка до отказа, ч, не менее |
6000 |
Средний срок службы, лет, не менее |
5 |
