Номер по Госреестру СИ: 67869-17
67869-17 Дозаторы весовые дискретного действия
(NW-MEC III, NW-MEC 4.0)
Назначение средства измерений:
Дозаторы весовые дискретного действия NW-MEC III, NW-MEC 4.0 (далее - дозаторы) предназначены для измерений массы.
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 1
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 2
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 3
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 4
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 5
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 6
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 7
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 8
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 9
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее - ПО) дозаторов является встроенным, хранится в энергонезависимом запоминающем устройстве электронного прибора .
Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам юстировки и настройки, а также измерительной информации, используются следующие средства:
- невозможность изменения (в том числе загрузки) ПО без применения специализированного оборудования производителя без изменения его идентификационных данных;
- пломбирование переключателя юстировки / настройки и интерфейсов связи;
- при изменении метрологически значимых параметров формируется соответствующая запись в журнале событий, хранящемся в энергонезависимой памяти; его удаление или изменение приводит к блокировке работы дозатора (запись в журнале событий доступна для просмотра через меню «Display Values»).
Уровень защиты программного обеспечения «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО (номер версии и цифровой идентификатор ПО) доступны для просмотра:
- для дозаторов NW-MEC III: при нажатии клавиши «?» или через меню «Display Values» «Type & Version»;
- для дозаторов NW-MEC 4.0: при нажатии на пиктограмму с изображением весов во время работы дозатора.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
NW-MEC III |
NW-MEC 4.0, блок аналогоцифрового преобразования |
NW-MEC 4.0, терминал |
Идентификационное наименование ПО |
- |
- |
- |
Номер версии (идентификационный номер) ПО |
MEC III 01.00 |
V00.01 |
V01.00 |
Цифровой идентификатор ПО |
- |
0xB80D 0хВ2С5 |
0xF507 |
* номер версии (идентификационный номер) должен быть не ниже указанного |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на узле взвешивания и/или на электронном приборе, а также на титульные листы эксплуатационной документации способом типографской печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к дозаторам весовым дискретного действия NW-MEC III, NW-MEC 4.0
ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний»
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки»
Поверка
Поверкаосуществляется по ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».
Основные средства поверки: рабочие эталоны массы 4-го разряда по ГОСТ 8.021-2015;
весы неавтоматического действия (весы для статического взвешивания) соответствующие требованиям ГОСТ 8.523-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую панель электронного блока и (или) свидетельство о поверке.
Изготовитель
«HAVER & BOECKER Drahtweberei und Maschinenfabrik», Германия Адрес: Carl-Haver-Platz 3, D-59302 Oelde, Germany Телефон/факс: +49 2522 30 0, факс: +49 2522 30 403
Web-сайт: haverboecker.com; E-mail: info@haverboecker.com
Заявитель
Филиал общества с ограниченной ответственностью «Хавер и Бекер Холдинг ГмбХ» (Филиал ООО «Хавер и Бекер Холдинг ГмбХ»)
ИНН 9909228633
Юридический адрес: Гостиничный пр-д, 8к1, Москва, Россия, 127106 Почтовый адрес: Гостиничный пр-д, 8к1, Москва, Россия, 127106 Телефон/факс: +7 495 783 34 48
Web-сайт: www.haverrussia.ru
E-mail: haverboecker@haverrussia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: (495) 437 55 77 / (495) 437 56 66
Web-сайт: vniims.ru
E-mail: office@vniims.ru
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. В зависимости от значения массы в соответствии с предварительно заданной программой осуществляется управление питателем для формирования дозы материала.
Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи.
Средство измерений представляет собой автоматический весовой дозатор дискретного действия с комбинированной дозой по ГОСТ 8.610-2012 и состоит из узла взвешивания и электронного прибора.
Узел взвешивания включает в себя:
-
- грузоприемное устройство: емкость (бункер) для накопления дозируемого продукта, опирающаяся на один, два, три или четыре тензорезисторных весоизмерительных датчика Z6 (Госреестр 15400-13, далее - датчик);
-
- питатель: емкость (бункер) с устройствами регулирования скорости подачи материала;
Исполнение узла взвешивания зависит от физических свойств материала, для которого предназначено средство измерений. Для различных материалов и тары, в которую производится дозирование, применяются различные исполнения грузоприемных устройств и виды питателей (вибрационные, барабанные, шнековые, ленточные и др.).
Электронный прибор представляет собой совокупность электронных блоков:
-
- электронный блок аналого-цифрового преобразования сигналов датчиков, их обработки и формирования значения измеренной массы;
-
- электронный блок управления процессом автоматического дозирования с энергонезависимым запоминающим устройством хранения параметров настройки средства измерений;
-
- электронный блок с отсчетным устройством и органами управления дозатора (далее -терминал). В дозаторах NW-MEC III используется графический дисплей и мембранная клавиатура. В дозаторах NW-MEC 4.0 используется сенсорный дисплей;
-
- электронный блок интерфейсов связи с устройствами регулирования скорости подачи материала, а также периферийными устройствами и устройствами технологической линии, в которую встраивается средство измерений.
Модификации средства измерений имеют обозначения вида NW-MEC III / N-d-x или NW-MEC 4.0 / N-d-x, где:
N - наибольший предел (Max), кг;
d - цена деления шкалы (d), кг;
x - количество датчиков.
Внешний вид средства измерений представлен на рисунках 1 - 2.

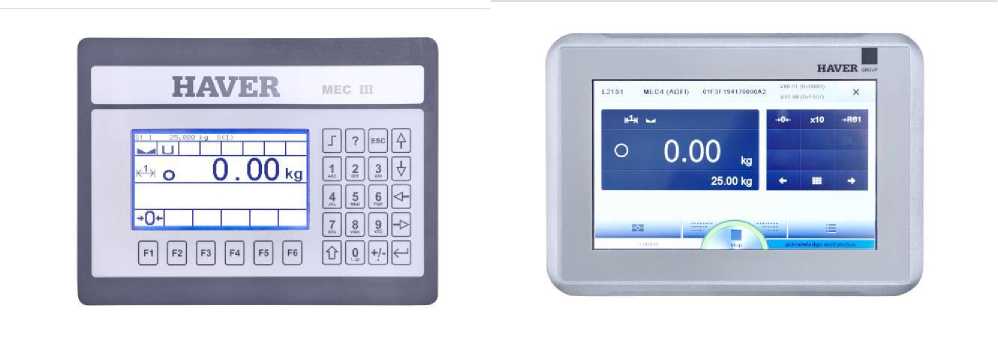

Рисунок 1 - Лицевая панель терминала (для NW-MEC III-слева, для NW-MEC 4.0-справа)

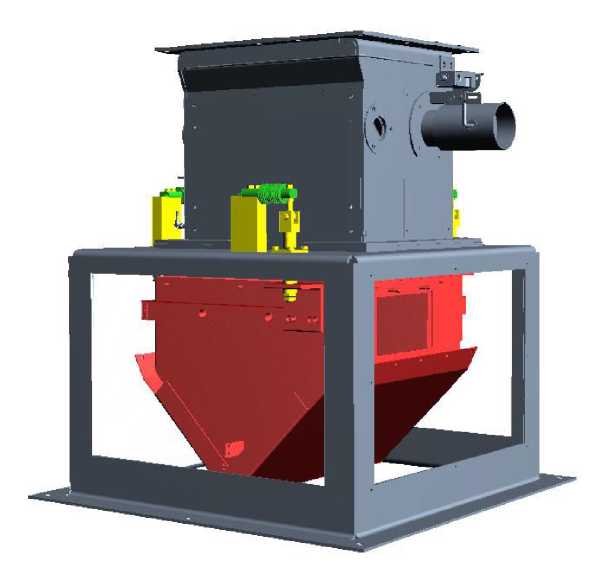

Рисунок 2 - Общий вид узла взвешивания (пример)
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 - 5.

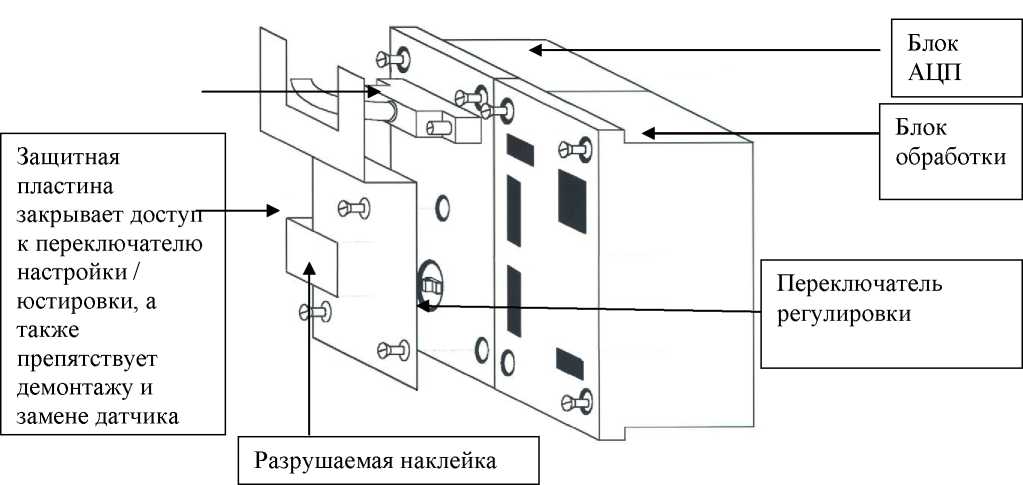

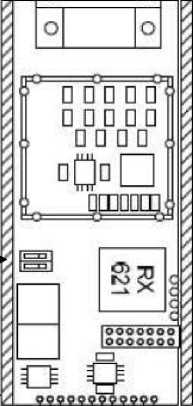

Рисунок 3 - Схема пломбировки электронного блока аналого-цифрового преобразования сигналов датчиков (NW-MEC III).
Штекер подключения датчика (датчиков)
Переключатель регулировки Пломбировка разрушаемой наклейкой предотвращает доступ к проведению настройки (регулировки)
Блок АЦП

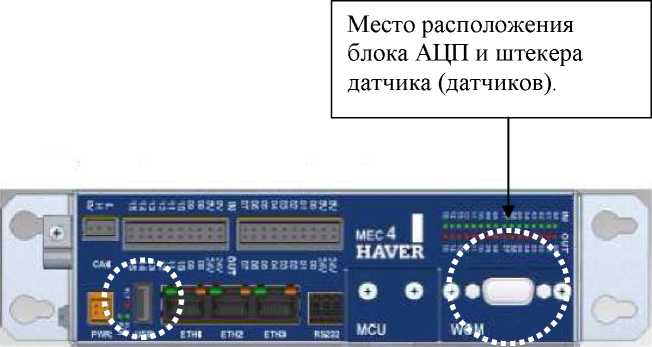

Рисунок 4 - Схема пломбировки электронного блока аналого-цифрового преобразования сигналов датчиков (NW-MEC 4.0)

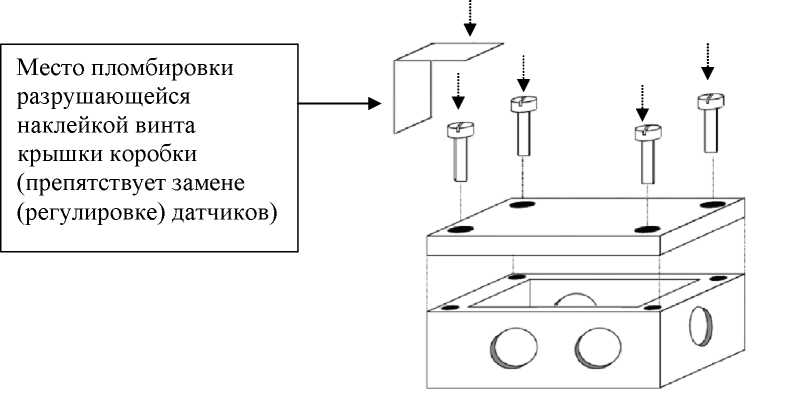

Рисунок 5 - Схема пломбировки соединительной коробки (при наличии)
Таблица 2 - Метрологические и основные технические характеристики
Наименование характеристики |
Значение |
Класс точности по ГОСТ 8.610-2012* |
Х(0,2); Х(0,5); Х(1); Х(2) |
Наибольший предел, Max, кг |
См. таблицу 3 |
Цена деления шкалы d, кг |
См. таблицу 3 |
Значение номинальной минимальной дозы Minfill, кг |
См. таблицы 4 и 5 |
Параметры электрического питания от сети переменного тока: - фазное напряжение, В |
от 187 до 242 |
- частота, Гц |
50±1 |
Диапазон рабочих температур для узла взвешивания, оС |
от -10 до +40 |
Диапазон рабочих температур для электронного прибора |
от -10 до +40 |
Габаритные размеры средства измерений, мм, не более - высота |
4000 |
- ширина |
4000 |
- длина |
4000 |
* Класс точности Х(х) определяется при первичной поверке дозатора при испытании на | |
материале, для дозирования которого предназначен дозатор (материал указывается на | |
маркировочной табличке дозатора) |
Таблица 3 - Характеристики модификаций
Модификация |
Наибольший предел, Max, кг |
Цена деления шкалы d, г |
Число делений шкалы, n |
NW-MEC III / 12-5-... NW-MEC 4.0 / 12-5-... |
12 |
5 |
2400 |
NW-MEC III / 12-10-... NW-MEC 4.0 / 12-10-... |
12 |
10 |
1200 |
NW-MEC III / 30-10-... NW-MEC 4.0 / 30-10-... |
30 |
10 |
3000 |
NW-MEC III / 30-20-... NW-MEC 4.0 / 30-20-... |
30 |
20 |
1500 |
NW-MEC III / 30-50-... NW-MEC 4.0 / 30-50-... |
30 |
50 |
600 |
NW-MEC III / 60-20-... NW-MEC 4.0 / 60-20-... |
60 |
20 |
3000 |
NW-MEC III / 60-50-... NW-MEC 4.0 / 60-50-... |
60 |
50 |
1200 |
NW-MEC III / 60-100-... NW-MEC 4.0 / 60-100-... |
60 |
100 |
600 |
NW-MEC III / 120-50-... NW-MEC 4.0 / 120-50-... |
120 |
50 |
2400 |
NW-MEC III / 120-100-... NW-MEC 4.0 / 120-100-... |
120 |
100 |
1200 |
NW-MEC III / 120-200-... NW-MEC 4.0 / 120-200-... |
120 |
200 |
600 |
NW-MEC III / 300-100-... NW-MEC 4.0 / 300-100-... |
300 |
100 |
3000 |
NW-MEC III / 300-200-... NW-MEC 4.0 / 300-200-... |
300 |
200 |
1500 |
Модификация |
Наибольший предел, Max, кг |
Цена деления шкалы d, г |
Число делений шкалы, n |
NW-MEC III / 300-500-... NW-MEC 4.0 / 300-500-... |
300 |
500 |
600 |
NW-MEC III / 600-200-. NW-MEC 4.0 / 600-200-. |
600 |
200 |
3000 |
NW-MEC III / 600-500-. NW-MEC 4.0 / 600-500-. |
600 |
500 |
1200 |
NW-MEC III / 600-1000-. NW-MEC 4.0 / 600-1000-. |
600 |
1000 |
600 |
NW-MEC III / 1200-500-. NW-MEC 4.0 / 1200-500-. |
1200 |
500 |
2400 |
NW-MEC III / 1200-1000-. NW-MEC 4.0 / 1200-1000-. |
1200 |
1000 |
1200 |
NW-MEC III / 1200-2000-. NW-MEC 4.0 / 1200-2000-. |
1200 |
2000 |
600 |
NW-MEC III / 2000-500-. NW-MEC 4.0 / 2000-500-. |
2000 |
500 |
4000 |
NW-MEC III / 2000-1000-. NW-MEC 4.0 / 2000-1000-. |
2000 |
1000 |
2000 |
NW-MEC III / 2000-2000-. NW-MEC 4.0 / 2000-2000-. |
2000 |
2000 |
1000 |
Таблица 4 - Минимально допустимое значение номинальной минимальной дозы (Minfill) для дозаторов NW-MEC III
d, г |
Минимально допустимое значение Minfill, кг класса точности | |||
Х(0,2) |
Х(0,5) |
Х(1) |
Х(2) | |
5 |
5 |
2 |
0,5 |
0,165 |
10 |
10 |
4 |
2 |
0,500 |
20 |
30 |
8 |
4 |
2 |
50 |
75 |
30 |
10 |
5 |
100 |
150 |
60 |
30 |
10 |
200 |
300 |
120 |
60 |
30 |
> 500 |
1500d |
600d |
300d |
150d |
Таблица 5 - Минимально допустимое значение номинальной минимальной дозы (Minfill) для дозаторов NW-MEC 4.0
d, г |
Минимально допустимое значение Minfill, г класса точности | |||
Х(0,2) |
Х(0,5) |
Х(1) |
Х(2) | |
5 |
1665 |
335 |
110 |
30 |
10 |
3330 |
1330 |
330 |
110 |
20 |
6660 |
2660 |
1340 |
340 |
50 |
25000 |
6650 |
3350 |
1650 |
100 |
50000 |
20000 |
6700 |
330 |
200 |
100000 |
40000 |
20000 |
6600 |
> 500 |
500d |
200d |
100d |
50d |
