Номер по Госреестру СИ: 67594-17
67594-17 Плотномеры автоматические
(серии VIDA)
Назначение средства измерений:
Плотномеры автоматические серии VIDA модификации VIDA 40, VIDA 40Н, VIDA 80Н, VIDA 40SC, VIDA 40SCH, VIDA 80SCH (далее - плотномеры) предназначены для измерений плотности жидкостей в условиях лаборатории.
Внешний вид.
Плотномеры автоматические
Рисунок № 1
Программное обеспечение
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VIDA firmware |
Номер версии (идентификационный номер) ПО, не ниже |
5.08 |
Цифровой идентификатор ПО |
недоступен |
Плотномер функционируют под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографическим способом и на плотномер в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к плотномерам автоматическим серии VIDA
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности Техническая документация компании «ISL», Франция.
Поверка
Поверкаосуществляется по документу МП 2302-0098-2017 «Плотномеры автоматические серии VIDA. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 17 февраля 2017 г.
Основные средства поверки:
Установка гидростатического взвешивания - государственный вторичный эталон единицы плотности ВЭТ18 с диапазоном хранения и передачи единицы плотности от 650 до 2000 кг/м3 и пределами абсолютной погрешности не более ±8,040-3 кг/м3 в соответствии с ГОСТ 8.024-2002.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
Изготовитель
Компания «ISL», Франция
Адрес: Instrumentation Scientifique de Laboratoire (ISL) - BP 70285-Verson Parc d' Activites de la Mesnilliere 14653 CARPIQUET CEDEX FRANCE
Телефон: +33 2 31 26 43 00
Факс: +33 2 31 26 62 93
W eb-сайт: http :/www.isl-france.com
Заявитель
Общество с ограниченной ответственностью «НЕОЛАБ» (ООО «НЕОЛАБ»)
Адрес: 119034, г. Москва, Еропкинский пер., 16
Телефон: +7 (495) 648 60 80
Факс: +7 (495) 646 61 81
ИНН 7704642007
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия плотномеров основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде вертикально колеблющейся U-образной металлической трубки, заполненной образцом испытуемой жидкости. Значение резонансной частоты собственных колебаний чувствительного элемента является функцией плотности находящегося в нем образца жидкости, температуры, геометрических и механических характеристик, определяемых при калибровке.
Собственные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается и окончательный результат измерения высвечивается на дисплее в единицах плотности.
В плотномерах чувствительный элемент конструктивно выполнен в едином корпусе с электронным блоком, цветным сенсорным с диагональю 7 дюймов дисплеем и кнопкой Start - stop.
Необходимая температура измерения поддерживается электронным термостатом и измеряется платиновым термопреобразователем сопротивления Pt100 (a = 0,00385 °C-1, класс В по ГОСТ 6651-2009) и осуществляется автоматическая коррекция по температуре (АСТМ-D 1250), также автоматически определяется наличие пузырьков в образце. В модификациях VIDA 40Н, VIDA 80Н, VIDA 40SCH, VIDA 80SCH осуществляется коррекция на вязкость.
Плотномер представляет из себя настольный прибор, с полным циклом измерения введенного из шпица образца жидкости в измерительную ячейку, вывода результатов измерений на дисплей, очистки и осушки растворителями ячейки после измерений. В модификациях VIDA 40SC, VIDA 40SCH, VIDA 80SCH смена образцов производится автоматически с помощью автосемплера.
Модификации плотномера различаются основными метрологическими характеристиками и видом калибровки.
Общий вид средства измерений представлен на рисунке 1.

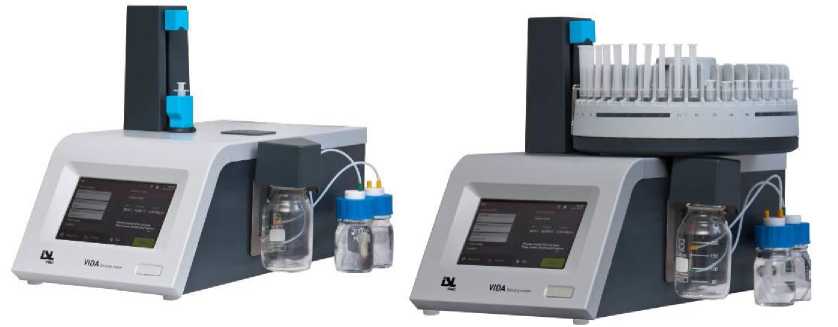

Рисунок 1- Общий вид плотномера VIDA (без автосемплера и с автосемплером)
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||||
VIDA 40 |
VIDA 40Н |
VIDA 80Н |
VIDA 40SC |
VIDA 40SCH |
VIDA 80SCH | |
Диапазон показаний плотности, г/см3 |
от 0 до 3 | |||||
Диапазон измерений плотности жидкости, г/см3 |
от 0,65 до 2,00 | |||||
Пределы допускаемой абсолютной погрешности измерений плотности, г/см3 |
±0,0001 |
±0,00005 |
±0,00005 |
±0,0001 |
±0,00005 |
±0,00005 |
Повторяемость результатов измерений плотности, г/см3, не более |
0,00002 |
0,00001 |
0,00001 |
0,00002 |
0,00001 |
0,00001 |
Диапазон рабочей температуры, °C |
от 0 до +100 | |||||
Нестабильность поддержания температуры, °С, не более |
±0,03 |
±0,01 |
±0,01 |
±0,03 |
±0,01 |
±0,01 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||||
Модификация |
VIDA 40 |
VIDA 40Н |
VIDA 80Н |
VIDA 40SC |
VIDA 40SCH |
VIDA 80SCH |
Напряжение питания переменным током, В Частотой, Гц |
110/240 50/60 | |||||
Потребляемая мощность, В^А, не более |
400 | |||||
Габаритные размеры (ДхШхВ), мм, не более |
405x251x375 |
540x331x375 c автосемплером | ||||
Масса, кг, не более |
16,8 |
20,0 | ||||
Объем образца для анализа, см3 |
3 | |||||
Максимальное давление испытуемого образца, МПа |
1,0 | |||||
Максимальное значение кинематической вязкости, мм2/с |
5000 |
30000 | ||||
Коррекция вязкости |
нет |
есть |
нет |
есть | ||
Предварительный подогрев образца в шприце |
нет |
есть |
нет |
есть | ||
Калибровка |
по воздуху и воде |
Многоточечная температурная |
по воз духу и воде |
Многоточечная температурная | ||
Интерфейсы |
2 - USB, 1 - Ethernet, 1 - RS 232 | |||||
Условия эксплуатации: диапазон температуры окружающего воздуха, °C диапазон относительной влажности окружающего воздуха, % |
от +10 до +35 до 85 (без конденсата) | |||||
Среднее время наработки на отказ, ч Средний срок службы, лет |
5000 10 |
