Номер по Госреестру СИ: 67581-17
67581-17 Зонд гидрологический
(MIDAS SVX2)
Назначение средства измерений:
Зонд гидрологический MIDAS SVX2 (далее - зонд) предназначен для измерений температуры, удельной электрической проводимости (УЭП), гидростатического давления и измерения на их основе скорости распространения звука в морской воде косвенным методом.
Внешний вид.
Зонд гидрологический
Рисунок № 1
Программное обеспечение
Зонд имеет встроенное и автономное программное обеспечение, специально разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Структура встроенного программного обеспечения представляет древовидную форму.
Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.
Просмотр наименование ПО и номер версии доступны в разделе «About» в окне ПО «DataLog», которое автоматически запускается при старте программы.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
Идентификационные данные (признаки) |
Значение | |
Встроенное |
Автономное | |
Идентификационное наименование ПО |
DataLog |
DataLog |
Номер версии (идентификационный номер) ПО |
- |
0400/7115/H2 |
Цифровой идентификатор ПО (CRC 32) |
- |
F60829FF |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульных листах Руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к зонду гидрологическому MIDAS SVX2
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости;
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГСССД 77-84 Морская вода. Шкала практической солености 1978 г;
ГСССД 202-2002 Морская вода. Скорость звука при соленостях 0...40 промилле, температурах 0.40 оС и избыточных давлениях 0..60 МПа;
Приказ Минприроды России от 19.10.2015 N 436 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений;
Техническая документация фирмы Valeport Ltd, Великобритания.
Поверка
Поверкаосуществляется по документу МП-209-24-2016 «Зонд гидрологический MIDAS SVX2 Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 07.10.2016 г.
Основные средства поверки:
Рабочий эталон 1 разряда единицы удельной электрической проводимости жидкостей согласно ГОСТ 8.457-2015;
Рабочий эталон 1 разряда единицы давления для области избыточного давления согласно ГОСТ Р 8.802-2012;
Рабочий эталон 1 разряда единицы температуры согласно ГОСТ 8.558-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма Valeport Ltd, Великобритания
Адрес: St Peter's Quay, Totnes TQ9 5EW, Devon, United Kingdom
Тел.: 44 (0) 1803 869292; Факс: 44 (0) 1803 869293
E-mail: sales@valeport.co.uk; Web-сайт: www.valeport.co.uk
Заявитель
Акционерное общество «Южное научно-производственное объединение по морским геологоразведочным работам» (АО «Южморгеология»)
Адрес: 353461, край Краснодарский, г. Геленджик, ул. Крымская, 20
ИНН: 2304030547
Тел.: (86141) 56-26-7; Факс: (86141) 56-26-6
E-mail: postmaster@ymg.ru; Web-сайт: www.ymg.ru/ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр.19
Тел.: (812) 251-76-01; Факс: (812) 713-01-14
E-mail: info@vniim.ru; Web-сайт: www.vniim.ru
Принцип действия канала измерения температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой величине.
Принцип действия канала измерения УЭП основан на индуктивном (бесконтактном) способе измерения электрических характеристик системы датчик - раствор.
Принцип действия канала измерения гидростатического давления основан на изменении электрического сопротивления чувствительного элемента датчика под действием механического давления.
По результатам прямых измерений температуры, удельной электрической проводимости и гидростатического давления происходит пересчет скорости распространения звука в морской воде.
Зонд гидрологический MIDAS SVX2 работает при напряжении 9-30 В постоянного тока и может управляться через программное обеспечение DataLog. Для подключения зонда к ПК используется любой из доступных методов подключения (RS232, RS485, RS422 или FSK). Для вывода данных в режиме реального времени подсоедините сигнальный кабель к 10 пиновому разъему.
Все части стандартной системы (за исключением верхней части 3х метрового кабеля, тип Y) разработаны для погружения в воду на глубину до 6000 метров. Все адаптеры (RS485, RS422, FSK) являются водозащищенными.
Зонд гидрологический MIDAS SVX2 поставляется с рамой из нержавеющей стали, которая также служит и для защиты.
Для компенсирования давления корпуса, предназначенного для использования в воде, используется специальная инертная жидкость фторинетр.

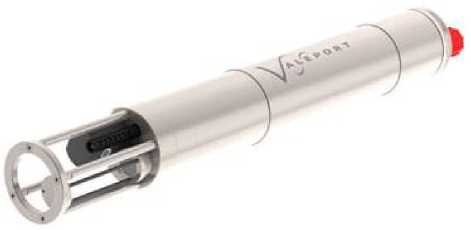

Рисунок 1 - Общий вид зонда гидрологического MIDAS SVX2
Место нанесения пломбы
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 4 -
Наименование |
Обозначение |
Количество |
Металлический корпус со встроенными датчиками |
1 шт. | |
Интерфейсные кабели, длиной 3 метра, тип Y (для связи прибора с ПК) |
1 компл. | |
Набор для обслуживания прибора с комплектом уплотнительных колец |
1 компл. | |
Программное обеспечение |
1 шт. | |
Транспортировочный кейс |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
МП-209-24-2016 |
1 экз. |
Таблица 2 - Основные метрологические характеристики
Наименование характеристики |
Значение характеристики |
Диапазон измерений УЭП, См/м |
от 1,0 до 8 |
Пределы допускаемой абсолютной погрешности измерений УЭП, См/м |
±0,1 |
Диапазон измерений температуры, °С |
от -5 до +35 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,02 |
Диапазон измерений гидростатического давления, МПа |
от 0 до 60 |
Пределы допускаемой приведенной (к диапазону) погрешности измерений гидростатического давления, % |
±0,1 |
Диапазон измерений скорости звука в воде, м/с |
от 1400 до 1650 |
Пределы допускаемой абсолютной погрешности измерений скорости звука в воде, м/с |
±0,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Габаритные размеры: Зонд - длина, мм, не более |
665 |
- диаметр, мм, не более Рама |
88 |
- длина, мм, не более |
750 |
- ширина, мм, не более |
140 |
- высота, мм, не более |
120 |
Масса (в раме), кг, не более |
20 |
Питание Внешнее питание |
от 8 до 30 В |
Литиевые элементы питания |
8 по 3,6 В, тип D |
Мощность, потребляемая зондом, не более |
50 мА при 12 В (0,25 мА в спящем режиме) |
Условия эксплуатации: Температура водной среды, °С |
от - 5 до +35 |
Г идростатического давление, МПа |
от 0 до 60 |
Средняя наработка на отказ, ч |
10000 |
