Номер по Госреестру СИ: 67458-17
67458-17 Калибраторы многофункциональные
(ASC-400-R, ASC-400-1-R)
Назначение средства измерений:
Калибраторы многофункциональные ASC-400-R, ASC-400-1-R (далее - калибраторы) предназначены для измерений и воспроизведений сигналов силы и напряжения постоянного электрического тока, сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления), частоты периодических сигналов, а также для измерений давления.
Внешний вид.
Калибраторы многофункциональные
Рисунок № 1
Программное обеспечение
Метрологически значимое программное обеспечение (ПО) жёстко зашито в микропроцессоре калибратора и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с помощью специализированных программаторов и программ в условиях завода-изготовителя калибраторов. Версия программы индицируется на дисплее при включении калибратора.
Метрологические характеристики калибраторов нормированы с учётом влияния на них ПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
не ниже 1.02 |
Цифровой идентификатор ПО |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
В калибраторе отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню калибратора.
Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие калибратора) обеспечивается нанесением гарантийной наклейки на корпус калибратора.
Знак утверждения типа
Знак утверждения типананосится на калибраторы многофункциональные ASC-400-R, ASC-400-1-R методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к калибраторам многофункциональным ASC-400-R, ASC-400-1-R
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.022-91 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от140-16 до 30 А
ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 15.02.2016 № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Поверка
Поверкаосуществляется по документу МП 201-029-2016 «Калибраторы многофункциональные ASC-400-R, ASC-400-1-R. Методика поверки», утверждённому ФГУП «ВНИИМС» 28.11.2016 г.
Основные средства поверки: калибратор универсальный Н4-7 (рег. № 22125-01), мультиметр цифровой прецизионный 8508А (рег. № 25984-14), мера электрического сопротивления постоянного тока многозначная Р 3026-1 (рег. № 8478-04), генератор сигналов произвольной формы 33210А (рег. № 32993-09), частотомер электронно-счётный 53131А (рег. № 26211-03), манометр абсолютного давления МПА - 15, кл.т. 0,01 (рег. № 4222-74), мановакууметр грузопоршневой МВП - 2,5, кл.т. 0,01; 0,02 (рег. № 1652-99); манометры грузопоршневые (кл.т. 0,01; 0,02): МП - 2,5, МП - 6, МП - 60, МП - 600, МП - 2500 (рег. № 31703-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус калибратора в соответствии с рисунком 1.
Изготовитель
Фирма «AMETEK Denmark A/S», Дания
Адрес: Gydevang 32-34, Post Office Box 30, DK-3450 Allerod, Denmark
Заявитель
Фирма Artvik, Inc., США
Адрес: 40 West 37th Street, Suite 803, New York, NY 10018 USA
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 495 437 55 77/7 495 781 86 40
Web-сайт: http://www.vniims.ru
E-mail: office@vniims.ru
Принцип действия калибраторов основан на аналого-цифровом преобразовании входных сигналов в цифровую форму и цифро-аналоговом преобразовании выходных сигналов.
По конструктивному исполнению калибраторы являются малогабаритными переносными приборами с питанием от сменных батарей или аккумуляторов, или от сети через адаптер. На передней панели калибраторов расположен жидкокристаллический дисплей и клавиатура. На дисплее отображаются результаты измерений/воспроизведений, а также сведения о режиме работы калибратора. Каналы измерения и воспроизведения сигналов силы и напряжения постоянного тока гальванически развязаны.
Возможно подключение калибраторов к персональному компьютеру через интерфейс
USB 2.0.
Калибраторы осуществляют измерение и воспроизведение сигналов напряжения и силы постоянного тока, сопротивления, в том числе сигналов термопар и термопреобразователей сопротивления, измерение и воспроизведение частоты периодических сигналов, количества импульсов, а также - с помощью внешних модулей и/или внутреннего барометрического модуля - измерение давления.
Калибраторы применяются в качестве эталона или рабочего средства измерений при испытаниях, поверки и калибровки в полевых или лабораторных условиях преобразователей электрических сигналов, вторичных измерительных приборов, каналов измерительных систем
Калибраторы ASC-400-1-R отличаются от калибраторов ASC-400-R только наличием внутреннего барометрического модуля, измеряющего атмосферное давление.

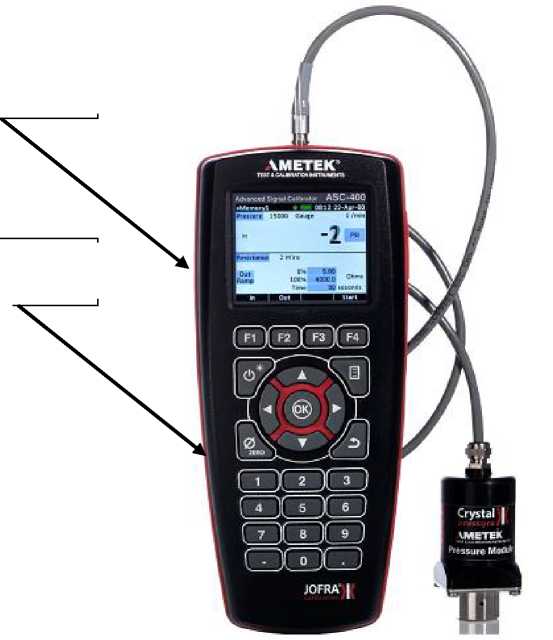

Фотография общего вида калибраторов, место нанесения гарантийной наклейки и знака поверки представлена на рисунке 1.
Наклейка
Знак поверки
Рисунок 1 - Общий вид калибратора, место нанесения гарантийной наклейки и знака поверки
Таблица 8 -
Наименование |
Обозначение |
Количество |
калибратор многофункциональный |
ASC-400-R, ASC-400-1-R |
1 шт. |
батареи питания |
- |
1 шт. |
комплект контрольных проводов |
- |
1 шт. |
кабель |
USB 2.0 |
1 шт. |
мягкий кейс |
- |
1 шт. |
руководство по эксплуатации на русском языке |
- |
1 шт. |
методика поверки |
МП 201-029-2016 |
1 шт. |
внешний термометр сопротивления |
- |
по заказу |
внешние модули давления с соединительными кабелями |
- |
по заказу |
ручные воздушные и гидравлические насосы со шлангами и фитингами |
- |
по заказу |
программное обеспечение |
- |
по заказу |
сетевой адаптер |
- |
по заказу |
комплект аккумуляторов |
- |
по заказу |
зарядное устройство для аккумуляторов |
- |
по заказу |
Метрологические характеристики калибраторов представлены в таблицах 2 - 6.
Таблица 2 - Измерение и воспроизведение сигналов силы и напряжения постоянного тока,
сопротивления, частоты периодических сигналов.
Функция |
Диапазон измерений |
Пределы допускаемой основной погрешности Д - абсолютная, 6 - относительная |
Измерение/воспроизведение сигналов напряжения постоянного тока |
от -10 до +75 мВ |
Д = ±(15-10’5-Uh + 0,010) мВ |
от 0 до 30 В1-* от 0 до 20 В |
Д = ±(10-10’5-Uh + 0,002) В | |
Измерение/воспроизведение сигналов силы постоянного тока |
от 0 до 24 мА |
Д = ±(10Ч0-5^1и + 0,002) мА |
Измерение электрического сопротивления |
от 0 до 400 Ом включ. |
Д = ±(15-10’5-Rh + 0,03) Ом |
св. 400 до 4000 Ом |
Д = ±(1540-5<Ии + 0,3) Ом | |
Воспроизведение электрического сопротивления |
от 5 до 400 Ом включ. |
при 1изм от 0,1 до 0,2 мА: Д = ±(15-10’5-Rh + 0,10) Ом, при 1изм от 0,2 до 0,5 мА: Д = ±(15-10’5-Rh + 0,05) Ом, при 1изм > 0,5 мА: Д = ±(1540-5<Ии + 0,03) Ом |
св. 400 до 4000 Ом |
при 1изм от 0,05 до 0,1 мА: Д = ±(1540-5<Ии + 0,5) Ом, при 1изм > 0,1 мА: Д = ±(1540-5<Ии + 0,3) Ом | |
Измерение частоты периодических сигналов2) |
от 0,05 до 1000 Гц включ. св. 1000 до 10000 Гц |
Д = ±(5-10’4<Fh + 1 е.м.р.) Гц4) |
Воспроизведение частоты периодических сигналов3) |
от 1 до 1000 Гц включ. св. 1000 до 10000 Гц |
6 = ±0,05 % 6 = ±0,06 % |
Измерение имп. последовательности |
от 2 до 600 имп./мин |
6 = ±0,05 % |
Воспроизведение имп. последовательности |
от 2 до 600 имп./мин |
±(5-10’4-Nh + 0,1) имп./мин |
Воспроизведение пакета импульсов3) |
от 1 до 99999 имп. |
- |
Примечания
постоянного тока, частоты периодических сигналов, количество импульсов соответственно.
| ||
Таблица 3 - Измерение и воспроизведение сигналов термопар (ТП)
Тип ТП |
Обозначение на дисплее |
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности, °С 1) |
В(ПР) 2) |
В |
от +250 до +300 включ. |
±4,1 |
св. +300 до +400 включ. |
±3,4 | ||
св. +400 до +600 включ. |
±2,5 | ||
св. +600 до +800 включ. |
±1,6 | ||
св. +800 до +1000 включ. |
±1,4 | ||
св. +1000 до +1820 |
±1,1 | ||
R( 1 II I) 2) |
R |
от -50 до 0 включ. |
±2,7 |
св. 0 до +200 включ. |
±1,9 | ||
св. +200 до +660 включ. |
±1,2 | ||
св. +660 до +1600 включ. |
±1,0 | ||
св. +1600 до +1768 |
±1,1 | ||
Б(ПП) 2) |
S |
от -50 до 0 включ. |
±2,5 |
св. 0 до +200 включ. |
±1,9 | ||
св. +200 до +400 включ. |
±1,2 | ||
св. +400 до +1600 включ. |
±1,1 | ||
св. +1600 до +1768 |
±1,2 | ||
Е(ХК) 2) |
Е |
от -200 до -100 включ. |
±0,46 |
св. -100 до 0 включ. |
±0,26 | ||
св. 0 до +400 включ. |
±0,20 | ||
св. +400 до +1000 |
±0,30 | ||
L(XK) 2) |
XK |
от -200 до -100 включ. |
±0,43 |
св. -100 до 0 включ. |
±0,23 | ||
св. 0 до +400 включ. |
±0,18 | ||
св. +400 до +800 |
±0,24 | ||
1(ЖК) 2) |
J |
от -210 до -150 включ. |
±0,59 |
св. -150 до 0 включ. |
±0,34 | ||
св. 0 до +660 включ. |
±0,26 | ||
св. +660 до +1200 |
±0,36 | ||
К(ХА) 2) |
К |
от -200 до -100 включ. |
±0,72 |
св. -100 до 0 включ. |
±0,35 | ||
св. 0 до +400 включ. |
±0,30 | ||
св. +400 до +800 включ. |
±0,37 | ||
св. +800 до +1000 включ. |
±0,42 | ||
св. +1000 до +1372 |
±0,53 | ||
Т(МК) 2) |
Т |
от -200 до -100 включ. |
±0,70 |
св. -100 до 0 включ. |
±0,38 | ||
св. 0 до +200 включ. |
±0,26 | ||
св. +200 до +400 включ. |
±0,22 |
Продолжение таблицы 3
Тип ТП |
Обозначение на дисплее |
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности, °С 1) |
N(HH) 2) |
N |
от -200 до -100 включ. |
±1,08 |
св. -100 до 0 включ. |
±0,50 | ||
св. 0 до +1000 включ. |
±0,41 | ||
св. +1000 до +1300 |
±0,5 | ||
A(BP)-1 2) |
BP |
от 0 до +1200 включ. |
±0,9 |
св. +1200 до +2000 включ. |
±1,4 | ||
св. +2000 до +2500 |
±2,0 | ||
М(МК) 2) |
M |
от -200 до -100 включ. |
±0,65 |
св. -100 до -50 включ. |
±0,34 | ||
св. -50 до 0 включ. |
±0,28 | ||
св. 0 до +100 |
±0,24 | ||
Примечания
|
Таблица 4 - Измерение и воспроизведение сигналов термопреобразователей сопротивления (ТС)
Тип ТС |
Обозначение на дисплее |
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности в режиме измерений (4-пр. соединение) и воспроизведений (2-пр. соединение), °С |
Pt10(385) |
P10(90)385 |
от -200 до +100 включ. |
±0,9 |
св. +100 до +400 включ. |
±1,0 | ||
св. +400 до +660 включ. |
±1,1 | ||
св. +660 до +850 |
±1,2 | ||
Pt50(385) |
P50(90)385 Р50(б8)385 |
от - 200 до +100 включ. |
±0,22 |
св. +100 до +400 включ. |
±0,29 | ||
св. +400 до +660 включ. |
±0,35 | ||
св. +660 до +850 |
±0,41 | ||
Pt50(391) |
P50(90)391 Р50(б8)391 Р50(0б)391 |
от -200 до +100 включ. |
±0,21 |
св. +100 до +400 включ. |
±0,28 | ||
св. +400 до +660 включ. |
±0,35 | ||
св. +660 до +850 включ. |
±0,40 | ||
св. +850 до +1100 |
±0,5 |
Продолжение таблицы 4
Тип ТС |
Обозначение на дисплее |
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности в режиме измерений (4-пр. соединение) и воспроизведений (2-пр. соединение), °С |
Pt100(385) |
P100(90)385 P100(68)385 |
от -200 до +100 включ. |
±0,12 |
св. +100 до +400 включ. |
±0,20 | ||
св. +400 до +660 включ. |
±0,26 | ||
св. +660 до +850 |
±0,31 | ||
Pt100(391) |
P100(90)391 P100(68)391 Р100(0б)391 |
от -200 до +100 включ. |
±0,15 |
св. +100 до +400 включ. |
±0,20 | ||
св. +400 до +660 включ. |
±0,26 | ||
св. +660 до +850 включ. |
±0,40 | ||
св. +850 до +1100 |
±1,4 | ||
Pt200(385) |
P200(90)385 |
от -200 до +265 включ. |
±0,14 |
св. +265 до +400 включ. |
±0,55 | ||
св. +400 до +660 включ. |
±0,64 | ||
св. +660 до +850 |
±0,72 | ||
Pt400(385) |
P400(90)385 |
от -200 до 0 включ. |
±0,09 |
св. 0 до +400 включ. |
±0,34 | ||
св. +400 до +660 включ. |
±0,41 | ||
св. +660 до +850 |
±0,47 | ||
Pt500(385) |
P500(90)385 |
от -200 до +100 включ. |
±0,22 |
св. +100 до +400 включ. |
±0,29 | ||
св. +400 до +660 включ. |
±0,35 | ||
св. +660 до +850 |
±0,41 | ||
Pt500(391) |
P500(06)391 |
от -200 до +100 включ. |
±0,22 |
св. +100 до +400 включ. |
±0,28 | ||
св. +400 до +660 включ. |
±0,35 | ||
св. +660 до +850 |
±0,40 | ||
Pt1000(385) |
P1K(90)385 Р1к(б8)385 |
от -200 до +100 включ. |
±0,14 |
св. +100 до +400 включ. |
±0,20 | ||
св. +400 до +660 включ. |
±0,26 | ||
св. +660 до +850 |
±0,31 | ||
Pt1000(391) |
P1K(06)391 |
от -200 до +100 включ. |
±0,15 |
св. +100 до +400 включ. |
±0,20 | ||
св. +400 до +660 включ. |
±0,26 | ||
св. +660 до +850 включ. |
±0,31 | ||
50М(428) |
M50(90)428 M50(68)428 M50(06)428 |
от -180 до +200 от -200 до +200 |
±0,21 |
Продолжение таблицы 4
Тип ТС |
Обозначение на дисплее |
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности в режиме измерений (4-пр. соединение) и воспроизведений (2-пр. соединение), °С |
100М(428) |
M100(90)428 M100(68)428 M100(06)428 |
от -180 до +200 от -200 до +200 |
±0,14 |
100Н(617) |
Н100(90)617 |
от -60 до +180 |
±0,11 |
Примечание - Цифры в скобках в обозначениях на дисплее означают: (06) - ГОСТ Р 8.625-2006, ГОСТ 6651-2009 (90) - ГОСТ 6651-2009, ГОСТ Р 8.625-2006, ГОСТ 6651-94 (68) - ГОСТ 6651-84 |
Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды вне диапазона от +18 до +28 °С: ±0,001% от показания/°С для частотных сигналов,
±0,003% от диапазона измерений/°С для всех остальных электрических сигналов.
Таблица 5 - Измерение абсолютного (атмосферного) давления (только ASC-400-1-R)
Диапазон измерений |
Пределы допускаемой абсолютной основной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности при рабочих температурах от -10 до +50 °С |
от 70 до 110 кПа абс |
±0,05 кПа |
±0,005 кПа/10 °С |
Таблица 6 - Измерение давления с внешними модулями давления APM
Модуль |
Диапазон измерений |
Пределы допускаемой основной погрешности |
АРМ |
Верхние пределы измерений от 0,2 до 3 МПа изб. от 7 до 100 МПа изб. Нижние пределы измерений равны нулю |
±0,0075 % ВПИ для от 0 до 30 % ВПИ включ. ±0,025 % ИВ для свыше 30 до 100 % ВПИ ±60 Па + 1 е.м.р. для вакуума ±0,015 % ВПИ для от 0 до 30 % ВПИ включ. ±0,05 % ИВ для свыше 30 до 100 % ВПИ |
АРМ * |
от 1,38 до 300 кПа абс. (с APM до 0,2 МПа) от 1,38 до 400 кПа абс. (с APM до 0,3 МПа) от 0,4 до 1,1 МПа абс. (с APM до 1 МПа) от 1 до 3,1 МПа абс. (с APM до 3 МПа) |
±0,08 кПа ±(0,025 % ИВ+0,03 кПа) ±0,025 % ИВ ±0,025 % ИВ |
Примечания
а также ранее выпускавшимися моделями ASC301-R/ASC321-R/CSC201R (рег. № 55604-13), ASC300-R (рег. № 25895-09), НРС G (рег.№ 49698-12) и АРС (рег.№ 25915-03).
|
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение питания постоянного тока, В (6 батарей или NiMH аккумуляторов АА, или сетевой адаптер/ЗУ) |
9 |
Габаритные размеры, мм, не более | |
- высота |
220 |
- ширина |
96 |
- длина |
55 |
Масса, кг, не более |
0,584 |
Рабочие условия применения - температура окружающей среды, °С, |
от -10 до +50 |
- относительная влажность окружающей среды %, без конденсации |
от 0 до 90 |
Средний срок службы, лет |
10 |
