Номер по Госреестру СИ: 67042-17
67042-17 Аппаратура измерения параметров вибрации многоканальная
(VC-6000)
Назначение средства измерений:
Аппаратура измерения параметров вибрации многоканальная VC-6000 (далее -аппаратура) предназначена для непрерывного измерения параметров вибрации (виброускорения, виброскорости, виброперемещения), перемещения (относительного смещения), частоты вращения и унифицированных сигналов по току и напряжению.
Внешний вид.
Аппаратура измерения параметров вибрации многоканальная
Рисунок № 1
Внешний вид.
Аппаратура измерения параметров вибрации многоканальная
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее ПО) предназначено для управления аппаратурой, сбора, обработки и отображение результатов измерений. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- реализован механизм защиты ПО от несанкционированного доступа.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор ПО |
Safety Monitoring Workstation |
Compass 6000 |
не ниже 3.6.39625 |
- |
Знак утверждения типа
Знак утверждения типананосится на стойку шасси методом наклейки и на документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре измерения параметров вибрации многоканальная VC-6000
Техническая документация фирмы «Bruel & Kjsr Vibro GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 204/3-12-2016 «Аппаратура измерения параметров вибрации многоканальная VC-6000. Методика поверки», утвержденному ФГУП «В НИИМС» 10 октября 2016 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); цифровой мультиметр Agilent 34411А (г/р № 33921-07); калибратор процессов многофункциональный Fluke 726 (г/р № 52221-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на стойку шасси методом наклейки.
Изготовитель
Фирма «Bruel & Kjsr Vibro GmbH», ГерманияАдрес: LeydheckerstraBe 10, D-64293 Darmstadt
Тел.: +49 (0) 6151-428-0
Факс: +49 (0) 6151-428-10-00
W eb-сайт: http://www.bkvibro.com/en.html
E-mail: info@bkvibro.com
Заявитель
Общество с ограниченной ответственностью «Спектрис Си-Ай-Эс» (ООО «Спектрис Си-Ай-Эс»)
Адрес: 119048, г. Москва, ул. Усачева, д. 35, к. 1
Тел.: +7 (495) 933-52-14
Web-сайт: www.spectris.ru
E-mail: info.russia@spectris.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: + 7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы аппаратуры измерения параметров вибрации многоканальной VC-6000 основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей, расчете не измеряемых прямым путем параметров и сравнении измеренных и вычисленных параметров с программируемыми пользователем пороговыми значениями (уставками), а так же выдачи управляющего сигнала в систему АСУ ТП.
Аппаратура представляет собой электронное устройство с измерительными каналами для подключения акселерометров различных типов, преобразователей виброскорости, преобразователей перемещения (относительного смещения), преобразователей частоты вращения, каналами измерения унифицированных сигналов по току и напряжению и каналом обработки дискретных сигналов. Аппаратура обеспечивает возможность питания подключаемых преобразователей стабилизированным напряжением минус 24 В постоянного тока.
Аппаратура измеряет среднее квадратическое значение (СКЗ), пиковое значение, размах виброускорения и виброскорости, размах перемещения, максимальное отклонение вала от среднего положения, максимальный размах перемещения по осям X и Y, частоту вращения и фазу.
Аппаратура представляет собой стойку шасси с модулями переменного состава. Стойки шасси выпускаются в двух модификациях. Шасси RC-600 компонуется модулем источника питания PS-615, модулем связи и коммутации CI-620 и модулями измерения SM-610-XXX. В шасси RC-610 могут устанавливаться до шести модулей SM-610-XXX.
Модули SM-610-XXX осуществляют непрерывный сбор аналоговых и дискретных данных, их обработку, выдачу результатов измерений в аналоговой и цифровой форме, а так же управление реле формирования предупредительных и аварийных сигналов. Модули имеют до двенадцати входных и двенадцати выходных каналов и позволяют обрабатывать в реальном времени сигналы, поступающие по каналам измерений, контролировать их с учетом аварийных пределов, управлять сигнализацией с помощью встроенных реле. Каждый канал модуля работает независимо от других каналов. В соответствии с реализованными функциональными возможностями входных/выходных каналов модулю присваивается трехзначный идентификационный номер по системе обозначений изготовителя, например "132", "A02" и т.п., который может указываться в обозначении типа модуля (например: SM-610-132 или SM-610-A02 и т.п.). Помимо каналов обработки аналоговых сигналов, в модуле всегда имеется минимум один канал обработки дискретных сигналов.
Аппаратура имеет возможность программирования коэффициентов преобразования подключаемых первичных преобразователей. Подключение к аппаратуре преобразователей со встроенной электроникой (типа IEPE и аналогичных) и пьезоэлектрических акселерометров допускается через специальные усилители-преобразователи.
Электропитание осуществляется через модуль источника питания PS-615 переменным напряжением от 90 до 265 В (частотой от 47 до 63 Гц) или постоянным напряжением от 21,6 до 52,8 В. Аппаратура осуществляет питание подключаемых преобразователей и внешних предусилителей.
Наличие интерфейсов (RS-232, RS-485, LAN) служит для подключения к персональным компьютерам различного исполнения.
Внешний вид аппаратуры измерения параметров вибрации многоканальной VC-6000 приведен на рисунке 1. Идентификационная табличка приведена на рисунке 2.

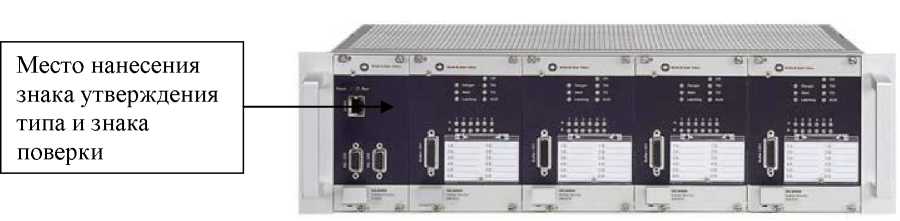

Рисунок 1- Внешний вид аппаратуры измерения параметров вибрации многоканальная VC-6000
Место опломбирования

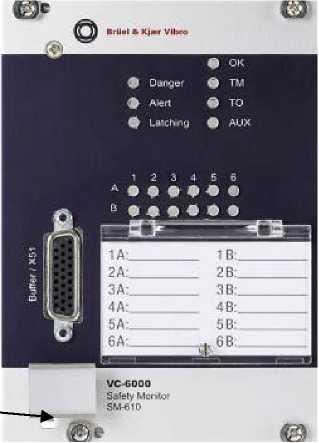

Рисунок 2 - Идентификационная табличка аппаратуры измерения параметров вибрации многоканальная VC-6000
Таблица 2 -
Наименование характеристики |
Значение характеристики |
1 Канал измерения абсолютной вибрации | |
Диапазон измерения виброускорения*, м/с2 |
от 1 до 800 |
Диапазон измерения виброскорости*, мм/с |
от 1 до 100 |
Диапазон рабочих частот, Гц |
от 1 до 10000 |
Пределы допускаемой относительной погрешности измерения виброускорения и виброскорости в диапазоне частот от 10 до 1000 Гц, % |
±1 |
Пределы допускаемой относительной погрешности измерения виброускорения и виброскорости в диапазоне частот от 1 до 10000 Гц, дБ |
±1 |
Диапазон входного напряжения, В |
от -21,5 до -1 |
2 Канал измерения относительной вибрации | |
Диапазон измерения виброперемещения (размах)*, мкм |
от 1 до 2000 |
Диапазон рабочих частот, Гц |
от 10 до 1000 |
Пределы допускаемой относительной погрешности измерения виброперемещения (размах) в диапазоне рабочих частот, % |
±1 |
Диапазон измерения относительного смещения*, мкм |
от 1 до 2000 |
Пределы допускаемой относительной погрешности измерения относительного смещения, % |
±1 |
Диапазон входного напряжения, В |
от -21,5 до -1 |
3 Канал измерения частоты входного сигнала | |
Диапазон измерения частоты входного сигнала, Гц |
от 0,1 до 8333 |
Диапазон отображения частоты вращения, об/мин |
от 5 до 500000 |
Пределы допускаемой относительной погрешности измерения частоты входного сигнала, % |
±0,1 |
4 Канал измерения общего назначения | |
Диапазон измерения входного напряжения постоянного и переменного тока, В |
±9 |
Диапазон рабочих частот, Гц |
от 0,1 до 20000 |
Пределы допускаемой относительной погрешности измерения напряжения постоянного и переменного тока в диапазоне рабочих частот, % |
±1 |
Диапазон измерения постоянного тока, мА |
от 0,1 до +20 |
Пределы допускаемой относительной погрешности измерения постоянного тока, % |
±1 |
Наименование характеристики |
Значение характеристики |
Диапазон рабочих температур, °C |
от 0 до +65 |
Габаритные размеры, мм (длина ^ширина х высота), не более: шасси RC-600 |
133x483x325 |
шасси RC-610 |
133x483x280 |
модуль PS-615/0 |
71x128,4x295 |
модуль PS-615/1 |
71x128,4x232 |
модуль CI-620 |
40x128,4x295 |
модуль SM-610-XXX |
100x128,4x295 |
Масса, кг, не более: шасси RC-600 (без модулей) |
5 |
шасси RC-610 (без модулей) |
4 |
модуль PS-615 |
1,8 |
модуль CI-620 |
1 |
модуль SM-610-XXX |
1,8 |
* Диапазоны измерений приведены для значения коэффициента преобразования:
10 мВ/(м^с-2) - для режима измерения виброускорения;
100 мВ/(мм^с-1) - для режима измерения виброскорости;
8 мВ/мкм - для режима измерения виброперемещения и режима измерения относительного смещения.
