Номер по Госреестру СИ: 66907-17
66907-17 Установки для проверки проводного монтажа
(WK)
Назначение средства измерений:
Установки для проверки проводного монтажа WK (далее - установки) предназначены для выявления производственных дефектов монтажно-кабельной продукции (наличия (отсутствия) связей, замыканий, незадействованных контактов и т.д.) путем измерения электрического сопротивления, электрической емкости.
Внешний вид.
Установки для проверки проводного монтажа
Рисунок № 1
Внешний вид.
Установки для проверки проводного монтажа
Рисунок № 2
Внешний вид.
Установки для проверки проводного монтажа
Рисунок № 3
Внешний вид.
Установки для проверки проводного монтажа
Рисунок № 4
Программное обеспечение
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсами и т.д. Оно реализовано аппаратно и является метрологически значимым. Характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для пользователя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
WK140 |
WK260 MU |
WK260 PC | |
Идентификационное наименование ПО |
Firmware |
Firmware |
IVISion |
Номер версии (идентификационный номер) ПО |
не ниже 3.04.02 |
не ниже 1.2.5 |
не ниже 1.2.8.0 |
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам для проверки проводного монтажа WK
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Поверка
Поверкаосуществляется по документу МП 206.1-001-2017 «Установки для проверки проводного монтажа WK. Методика поверки», утвержденному ФГУП «ВНИИМС» 25.01.2017 г.
Основные средства поверки: калибратор универсальный Fluke 9100 (рег. № 25985-09); магазин сопротивления Р4831 (рег. № 6332-77); магазин сопротивления Р40101 (рег. № 10547-86); магазин емкости Р5025 (рег. № 5395-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на верхнюю панель корпуса прибора.
Изготовитель
Фирма «WEETECH GmbH», Германия
Адрес: Hafenstrasse 1, D-97877 Wertheim, Germany
Телефон/факс: +49 9342 875-0 / +49 9342 875-175
Web-сайт: http://www.weetech.de
Заявитель
Общество с ограниченной ответственностью «Совтест АТЕ» (ООО «Совтест АТЕ)
Адрес: 305000, г. Курск, ул. Володарского, д. 49 А
Телефон/факс: +7 (4712) 54-54-17 / +7 (4712) 70-88-85
Web-сайт: http://www.sovtest.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
E-Mail: office@vniims.ru, www.vniims.ru
Принцип действия установок основан на программном управлении подключением источника напряжения (тока) к объекту измерения и аналого-цифровом преобразовании сигнала отклика в цифровой код с целью дальнейшего определения его сопротивления или емкости. Установки оснащены системами самодиагностики и автоматической калибровки.
Основные узлы установок: источники напряжения (тока), блоки измерения напряжения (тока), модули коммутации, микропроцессор, схемы интерфейсов, блок питания.
Установки WK выпускаются в следующих модификациях: WK140, WK260 MU, WK260 PC.
Модификации отличаются между собой количеством модулей коммутации (количеством тестируемых точек), функциональностью.
Модификации WK140, WK260 MU могут работать автономно, без использования внешнего персонального компьютера (ПК). Для модификации WK260 PC необходим внешний ПК.
Конструктивно установки размещены в закрытых металлических корпусах настольного размещения.
Общий вид установок WK представлен на рисунках 1 - 3.
На передней панели размещены ЖК-дисплей, кнопки управления, светодиодные индикаторы (кроме модификации WK260 PC).
На задней панели размещены выключатель питания, разъем питания, разъемы интерфейсов связи и разъемы модулей коммутации.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.
Схема пломбировки от несанкционированного доступа (а), обозначение места нанесения знака поверки (б) представлены на рисунках 1- 3.

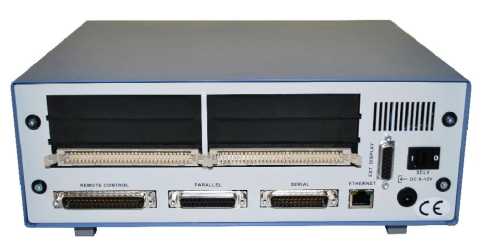

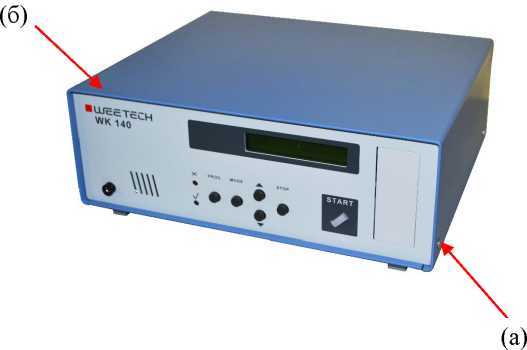

Рисунок 1 - Общий вид установки WK140
(б)
(б)
■ ШссТсСН
WK 260 PC
SSJ
0N10f:r
Рисунок 2 - Общий вид установок WK260 MU
(а)

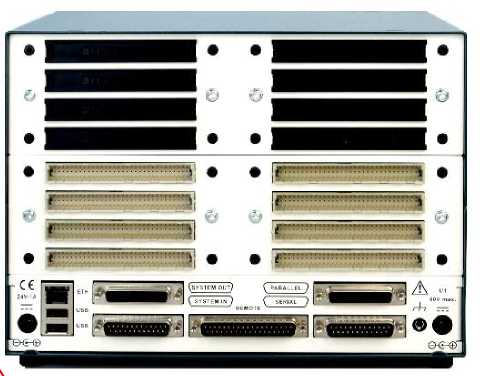

Рисунок 3 - Общий вид установок WK260 PC
Таблица 2 - Метрологические характеристики установок WKP |
Ю |
Наименование характеристики |
Значение |
Диапазон измерений электрического сопротивления, Ом |
от 100 до 200-103 |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом |
±(0,05-R + 5) |
Диапазон измерений электрической емкости, мкФ |
от 0,05 до 100 |
Пределы допускаемой абсолютной погрешности измерений электрической емкости, мкФ |
±(0,1 •С + 0,02) |
где: R - измеренное значение электрического сопротивления, Ом; С - измеренное значение электрической емкости, мкФ |
Таблица 3 - Метрологические характеристики установок WK260 MU, WK260 PC
Наименование характеристики |
Значение |
Диапазон измерений электрического сопротивления, Ом |
от 1 до 200-103 1) |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом |
±(0,02 -R + 0,1) |
Диапазон измерений электрической емкости, мкФ |
от 0,01 до 100 |
Пределы допускаемой абсолютной погрешности измерений электрической емкости, мкФ |
±(0,1-С + 0,001) |
где 1) - для четырехпроводной схемы подключения; R - измеренное значение электрического сопротивления, Ом; С - измеренное значение электрической емкости, мкФ |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В |
от 90 до 264 |
- частота переменного тока, Гц |
50 |
- напряжение постоянного тока, В 2) |
от 135 до 370 |
Габаритные размеры, мм, (длинахширинахвысота) - установка WK140 |
300х230х120 |
- установка WK240 |
300x230x150 |
- установка WK260 MU |
275х205х126 |
- установка WK260 PC |
275x205x195 |
Масса, кг - установка WK140 |
3 |
- установка WK240 |
3,5 |
- установка WK260 MU |
3,3 |
- установка WK260 PC |
4,9 |
Рабочие условия применения: - температура окружающего воздуха, °С |
от +10 до +40 |
- относительная влажность воздуха, % |
от 30 до 55 без конденсации |
где 2) - для модификаций WK260 MU, WK260 PC |
