Номер по Госреестру СИ: 66853-17
66853-17 Расходомеры газа ультразвуковые
(MPU мод. MPU800, MPU800C, MPU1200, MPU1600C)
Назначение средства измерений:
Расходомеры газа ультразвуковые MPU моделей MPU800, МРи800С, MPU1200, МРи1600С предназначены для измерения скорости, объемного расхода и объема газа при рабочих условиях.
Внешний вид.
Расходомеры газа ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры газа ультразвуковые
Рисунок № 2
Внешний вид.
Расходомеры газа ультразвуковые
Рисунок № 3
Внешний вид.
Расходомеры газа ультразвуковые
Рисунок № 4
Внешний вид.
Расходомеры газа ультразвуковые
Рисунок № 5
Внешний вид.
Расходомеры газа ультразвуковые
Рисунок № 6
Внешний вид.
Расходомеры газа ультразвуковые
Рисунок № 7
Программное обеспечение
Расходомеры газа ультразвуковые MPU моделей MPU800, МРи800С, MPU1200, МРи1600С имеют встроенное программное обеспечение. Защита программного обеспечения расходомеров газа ультразвуковых MPU моделей MPU800, МРи800С, MPU1200, МРШбООС от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аппаратного и программного опломбирования. Возможность внесения преднамеренных и непреднамеренных изменений в программное обеспечение расходомеров газа ультразвуковых MPU моделей MPU800, MPU800Q MPU1200, МРи1600С исключается разграничением уровней доступа пользователей, наличием функции определения целостности программного обеспечения, наличием журнала событий.
Идентификация программного обеспечения расходомеров газа ультразвуковых MPU моделей MPU800, MPU800Q MPU1200, МРШбООС осуществляется путем отображения на дисплее подключенного к нему инженерного персонального компьютера или на дисплее электронно-вычислительного блока структуры идентификационных данных, содержащей номер версии программного обеспечения и контрольную сумму метрологически значимой части. Идентификационные данные программного обеспечения расходомеров газа ультразвуковых MPU моделей MPU800, MPU800Q MPU1200, МРШбООС приведены в таблице 1. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения расходомеров газа ультразвуковых MPU моделей MPU800, МРи800С, MPU1200, МРи1600С
Идентификационные данные (признаки) |
Значение | |
Наименование |
MPU800, MPU1200 |
MPU800Q MPU1600С |
Идентификационное наименование |
Software version (All) |
usm |
Номер версии |
1.55 и выше |
1.2-0 и выше |
Цифровой идентификатор (контрольная сумма)* |
- |
- |
Алгоритм вычисления цифрового идентификатора |
CRC 16 |
CRC 256 |
* Цифровой идентификатор (контрольная сумма) приведен в паспорте |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку расходомеров газа ультразвуковых MPU моделей MPU800, MPU800C, MPU1200, MPU1600C в виде наклейки и по центру титульного листа паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам газа ультразвуковым MPU моделей MPU800, MPU800C, MPU1200, MPU1600CГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ IEC 60079-1-2011 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки "d"
ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие требования
ГОСТ Р МЭК 60079-11-2010 Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «I»
Техническая документация FMC Technologies Measurement Solutions Inc. и Smith Meter GmbH
Поверка
Поверкаосуществляется по документу МП 0654-1-2016 «Инструкция. Государственная система обеспечения единства измерений. Расходомеры газа ультразвуковые MPU моделей MPU800, MPU800C, MPU1200, MPU1600C. Методика поверки», утвержденному ФГУП «ВНИИР» 7 ноября 2016 г.
Основные средства поверки:
-
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 с пределами допускаемой относительной погрешности ±0,3% в диапазоне значений, соответствующих диапазону измерений расходомера;
-
- манометр деформационный (регистрационный номер 56420-14), диапазон измерения избыточного давления от 0 до 2 МПа, пределы допускаемой основной приведенной погрешности ±1 %;
-
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0 °С до плюс 55 °С, цена деления шкалы 0,1 °С, пределы допускаемой абсолютной погрешности ±0,2 °С;
-
- термогигрометр ИВА-6А-П-Д (регистрационный номер 46434-11), диапазон измерения влажности от 0 % до 98 %, пределы абсолютной погрешности ±2 %; диапазон измерения температуры от минус 40 °С до плюс 60 °С, пределы абсолютной погрешности ±1°С; диапазон измерения атмосферного давления от 30 до 110 кПа, пределы абсолютной погрешности ±0,25 кПа.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и(или) на расходомеры газа ультразвуковые MPU моделей MPU800, MPU800Q MPU1200, MPU1600C в соответствии с рисунками 3 и 4.
Изготовитель
FMC Technologies Measurement Solutions, Smith Meter GmbH, Германия
Адрес: Regentstrasse 1, 25474, Ellerbek, Germany
Телефон (факс): +494101304-0, +494101304133
W eb-сайт: http://www.fmctechnologies.com/enZMeasurementSolutions/
E-Mail: info.ellerbek@fmcti.com
Заявитель
Общество с ограниченной ответственностью «Нефтеконсалт» (ООО «Нефтеконсалт») ИНН 7723780644
Адрес: 109044, г. Москва, ул. Крутицкий Вал, д. 3
Телефон (факс): (495) 974-68-84, (495) 974-68-85
Web-сайт: www.neftecon.ru
E-mail: info@neftecon.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Телефон:(843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Принцип действия расходомеров газа ультразвуковых MPU моделей MPU800, MPU800Q MPU1200, MPU1600С основан на зависимости времени прохождения ультразвукового импульса от скорости потока измеряемой среды. Время прохождения ультразвукового импульса по ходу потока уменьшается, в то время как время прохождения ультразвукового импульса навстречу потоку, увеличивается. Разность времени прохождения ультразвукового импульса пропорциональна скорости газового потока и объемному расходу газа.
Расходомеры газа ультразвуковые MPU моделей MPU800, MPU800Q MPU1200, MPU1600С состоят из ультразвуковых преобразователей (датчиков), установленных на корпусе, и электронно-вычислительного блока.
Расходомеры газа ультразвуковые MPU моделей MPU800 и MPU800С имеют четыре пары ультразвуковых преобразователей, расходомеры газа ультразвуковые MPU модели MPU1200 имеют шесть пар ультразвуковых преобразователей, расходомеры газа ультразвуковые MPU модели MPU1600С имеют восемь пар ультразвуковых преобразователей.
Расходомеры газа ультразвуковые MPU моделей MPU800С и MPU1600С имеют исполнения с сенсорным дисплеем или без него, а также имеют расширенные интерфейсные функции.
Конструкция расходомеров газа ультразвуковых MPU моделей MPU800, MPU800Q MPU1200, MPU1600С позволяет проводить измерение объемного расхода в прямом и обратном направлении.
Расходомеры газа ультразвуковые MPU моделей MPU800, MPU800Q MPU1200, MPU1600С имеют функцию корректировки по давлению и температуре для эксплуатации при условиях отличных от условий калибровки.
Электронно-вычислительный блок расходомеров газа ультразвуковых MPU обеспечивает выполнение следующих функций:
-
- обработку, хранение и отображение (при наличии сенсорного дисплея) для расходомеров газа ультразвуковых MPU моделей MPU800Q MPU1600С измерительной информации и настроечных параметров;
-
- цифровую обработку сигналов поступающих с ультразвуковых преобразователей;
-
- измерение и преобразование входных аналоговых сигналов постоянного тока;
-
- передачу измерительной информации по аналоговым и различным цифровым интерфейсам;
-
- защиту от преднамеренных и непреднамеренных изменений и несанкционированного доступа.
Расходомеры газа ультразвуковые MPU моделей MPU800, MPU800Q MPU1200, MPU1600С изготавливаются во взрывобезопасном исполнении.
Общий вид расходомеров газа ультразвуковых MPU моделей MPU800, MPU1200 представлен на рисунке 1. Общий вид расходомеров газа ультразвуковых MPU моделей МРи800С МРи1600С представлен на рисунке 2.
Пломбирование осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы. Схема пломбировки от несанкционированного доступа расходомеров газа ультразвуковых MPU моделей MPU800, MPU1200 представлена на рисунке 3. Схема пломбировки от несанкционированного доступа расходомеров газа ультразвуковых MPU моделей MPU800Q МРШ600С представлена на рисунке 4.

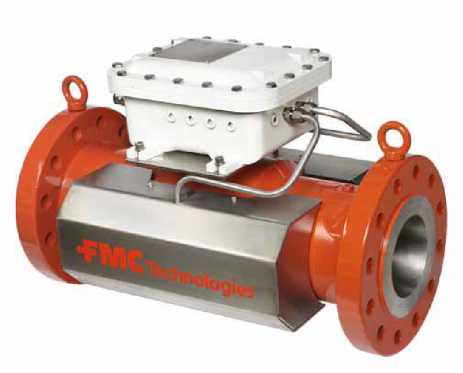

Рисунок 1 - Общий вид расходомеров газа ультразвуковых MPU моделей MPU800, MPU1200

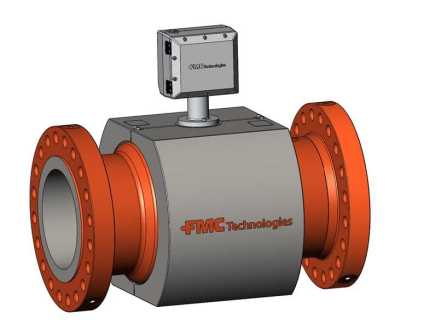

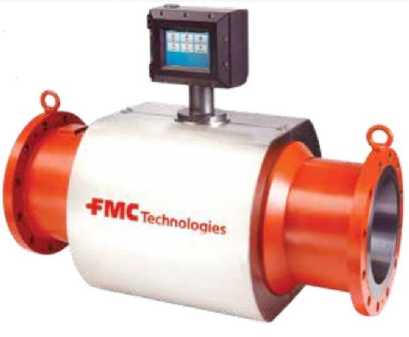

Рисунок 2 - Общий вид расходомеров газа ультразвуковых MPU моделей MPU800Q МРи1600С

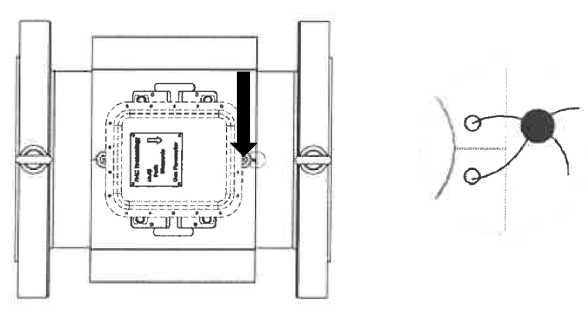

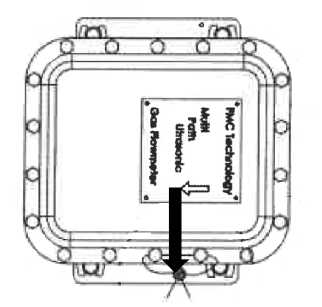

Рисунок 3 - Схема пломбирования расходомеров газа ультразвуковых MPU моделей MPU800, MPU1200

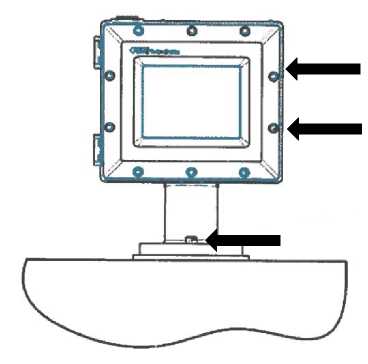

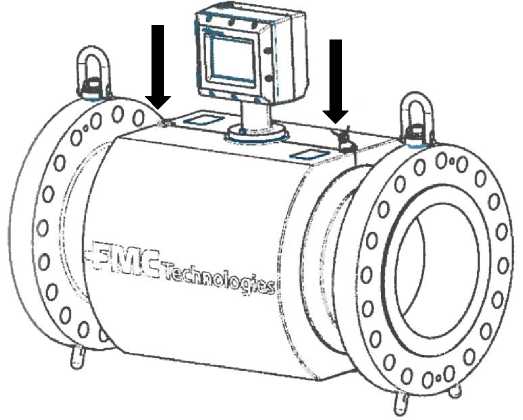

Рисунок 4 - Схема пломбировки расходомеров газа ультразвуковых MPU моделей MPU800C, MPU1600C
Таблица 4 - Комплектность расходомеров газа ультразвуковых MPU моделей MPU800, MPU800C, MPU1200, MPU1600C
Наименование |
Обозначение |
Количество |
Расходомер газа ультразвуковой MPU |
- |
1 шт. |
Комплект монтажных частей |
- |
1 шт. |
Руководство по эксплуатации |
MNKS001RU, MNKS025 |
1 экз. |
Паспорт |
- |
1 экз. |
Методика поверки |
МП 0654-1-2016 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Измеряемая среда |
сухие неконденсируемые газы | ||
Номинальный диаметр |
от DN 100 до DN 400 |
от DN 450 до DN 750 |
от DN 800 до DN 1500 |
Диапазон измерений скорости потока^, м/с |
от 0,4 до 30 |
от 0,3 до 30 (от 0,3 до 26)2) |
от 0,2 до 25 (от 0,2 до 20)2) |
Пределы допускаемой относительной погрешности при измерении скорости, объемного расхода и объема при проливном методе поверки, %:
|
±1,0 ±0,5 | ||
Пределы допускаемой относительной погрешности при измерении скорости, объемного расхода и объема при имитационном методе поверки, %:
|
±2,0 ±1,0 | ||
^диапазон измерения может быть уменьшен в соответствии с заказом (определен диапазоном калибровки изготовителя); 2)применимо для моделей MPU 1200. Примечание - Q - измеряемая скорость потока, м/с; Qmax - максимальная скорость потока, м/с; Qmin - минимальная скорость потока, м/с. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
Номинальный диаметр |
от DN 100 до DN 400 |
от DN 450 до DN 750 |
от DN 800 до DN 1500 |
Параметры измеряемой среды:
|
от -20 до +70 2) от 0,1 до 10 (27,5)2) | ||
Входные сигналы |
аналоговый (от 4 до 20 мА, от 1 до 5 В), импульсный | ||
Выходные сигналы |
аналоговый (от 4 до 20 мА, от 1 до 5 В); импульсный; частотный (до 5 кГц) | ||
Цифровые интерфейсы связи |
RS232, RS485, Ethernet, Modbus | ||
Параметры электрического питания:
|
120±12/240±24 50 24 +20% 24 -15% | ||
Потребляемая мощность, В%, не более |
12 16,8 для моделей с сенсорным дисплеем | ||
Присоединение к трубопроводу |
фланцевое/хомутовое/безфланцевое | ||
Г абаритные размеры (длина) 1), мм |
от 620 до 1016 |
от 1168 до 1803 |
- |
Масса1-*, кг |
от 146 до 3636 (от DN 100 до DN 600) |
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -25 до +60 (от -60 до +60)2) до 95 % без конденсации от 84 до 106,7 |
Температура хранения, °С:
|
от -20 до +70 от -40 до +60 |
Средний срок службы, лет |
25 |
Маркировка взрывозащиты |
1Ex d IIB T5 Gb |
|
