Номер по Госреестру СИ: 66794-17
66794-17 Датчики давления
(2000, 4000, 8000)
Назначение средства измерений:
Датчики давления серий 2000, 4000, 8000 (в дальнейшем - датчики) предназначены для непрерывного измерения и/или преобразования избыточного, абсолютного давления жидкостей и газов, а также разрежения и давления - разрежения газов, неагрессивных к материалам контактирующих деталей, в аналоговый выходной сигнал постоянного тока и постоянного напряжения или в цифровой код (цифровую индикацию).
Внешний вид.
Датчики давления
Рисунок № 1
Внешний вид.
Датчики давления
Рисунок № 2
Внешний вид.
Датчики давления
Рисунок № 3
Внешний вид.
Датчики давления
Рисунок № 4
Внешний вид.
Датчики давления
Рисунок № 5
Внешний вид.
Датчики давления
Рисунок № 6
Программное обеспечение
Датчики серии 2000 и 4000 имеют встроенное программное обеспечение, неизменяемое и не считываемое. Конструкция приборов исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение | |
2000, 2000-SAN, CER-2000 |
4000, 4000-SAN | |
Идентификационное наименование ПО |
TR2000-14bit |
TR4000_ |
Номер версии ПО |
не ниже V9.17 |
не ниже V124F |
Цифровой идентификатор ПО |
отсутствует |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на шильдик или этикетку датчика методом гравировки или печати и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления серий 2000, 4000, 8000
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1406 Па.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па.
Техническая документация фирмы «KLAY-INSTRUMENTS B.V.», Нидерланды.
Поверка
Поверкаосуществляется по документу МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Рабочие эталоны 1-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-250; МП-600 (Регистрационный № 58794-14).
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочие эталоны 1-го разряда по ГОСТ Р 8.840-2013 - задатчики давления Воздух-1600; Воздух-4000 (Регистрационный № 12143-04).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - задатчик давления и Воздух-2,5 (Регистрационный № 10610-00).
Вольтметр универсальный цифровой GDM-78261 (Регистрационный № 52669-13).
Мера электрического сопротивления постоянного тока многозначная Р3026-1 (Регистрационный № 56523-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность корпуса, на свидетельство о поверке и в паспорт.
Изготовитель
Фирма «KLAY-INSTRUMENTS B.V.», Нидерланды
Адрес: Nijverheidsweg 5, 7991 CZ Dwingeloo, The Netherlands
Телефон: +31 (0) 521-591550, факс: +31 (0) 521-592046
Web-сайт: www.klay-instruments.com
E-mail: info@klay.nl
Заявитель
Общество с ограниченной ответственностью «КИП-Сервис» (ООО «КИП-Сервис») ИНН 2308073661
Адрес: 350000, г. Краснодар, ул. Митрофана Седина 145/1
Телефон/факс: (861) 255-97-54
Web-сайт: www.kipservis.ru
E-mail: krasnodar@kipservis.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web-сайт: www.vniims.ru; E-mail: office@vniims.ru
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
В качестве чувствительного элемента применяется мембрана, на которую нанесены пьезорезистивные элементы из монокристаллического кремния, соединенные по мостовой схеме. Измеряемое давление подводится через штуцер в рабочую полость датчика. Под воздействием этого давления происходит деформация мембраны, приводящая к изменению сопротивлений пьезорезисторов и разбалансу моста. Выходной электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок преобразования для усиления, обеспечения температурной компенсации и преобразования в нормированный электрический выходной сигнал постоянного тока и/или в цифровой код (цифровую индикацию).
Датчики имеют 8 модификаций: 2000, 2000-SAN, CER-2000, 4000, 4000-SAN, 8000, 8000-SAN, CER-8000, различающиеся диапазоном измерений, основной погрешностью, габаритными размерами и назначением. В датчиках CER-2000, CER-8000 давление подается непосредственно на чувствительный элемент (керамическую мембрану).
Чувствительный элемент датчиков модификаций 2000, 2000-SAN, 4000, 4000-SAN, 8000, 8000-SAN защищен от воздействия измеряемой среды металлической разделительной мембраной из нержавеющей стали, рабочая полость заполнена силиконовым маслом.
По заказу датчики 2000, 2000-SAN, CER-2000, 4000, 4000-SAN могут быть дополнительно оснащены интерфейсом с цифровыми протоколами связи HART или Profibus-PA. Датчики выпускаются как в общепромышленном, так и во взрывозащищенном исполнении.
Общий вид датчиков и обозначение места нанесения знака поверки приведены на рисунках 1, 2, 3.
место нанесения знака поверки
место

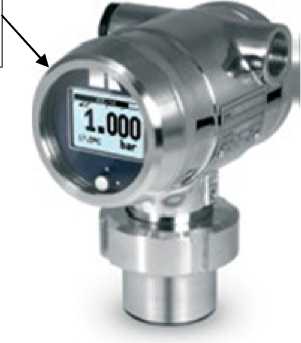

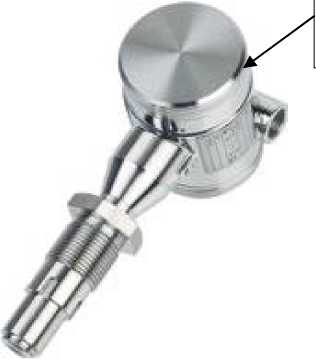

Рисунок 1 - Внешний вид датчиков давления модификаций 2000, CER-2000, 2000-SAN
знака поверки
нанесения

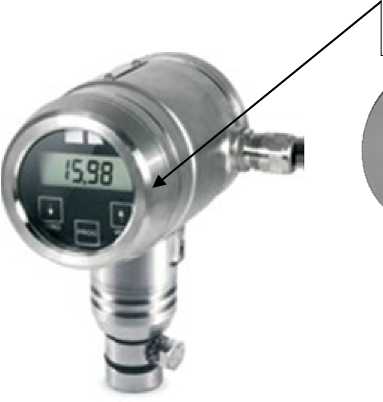

Рисунок 2 - Внешний вид датчиков давления модификаций 4000, 4000-SAN
место нанесения знака поверки

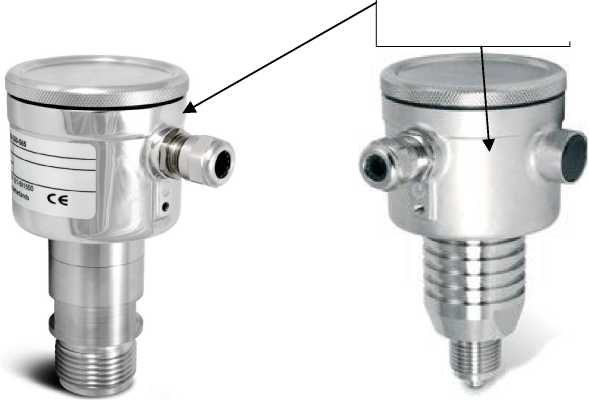

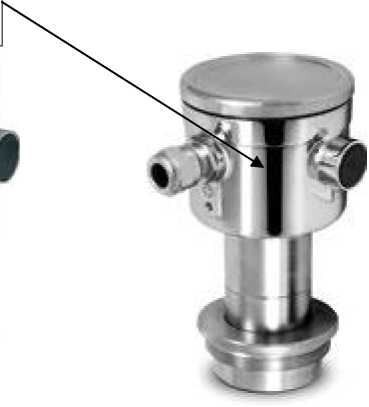

Рисунок 3 - Внешний вид датчиков давления модификаций 8000, CER-8000, 8000-SAN Пломбирование датчиков давления серий 2000, 4000, 8000 не предусмотрено.
Таблица 2 - Метрологические характеристики датчиков
Наименование характеристики |
Значение характеристики в зависимости от серии датчика | ||
2000 |
4000 |
8000 | |
Верхний предел измерений (ВПИ), МПа (бар) - избыточное давление |
от 0,004 до 32 (от 0,04 до 320) |
от 0,005 до 10 (от 0,05 до 100) |
от 0,004 до 35 (от 0,04до 350) |
- абсолютное давление |
от 0 до 31,9 (от 0 до 319) |
от 0 до 9,9 (от 0 до 99) |
от 0 до 34,9 (от 0 до 349) |
Нижний предел измерений, МПа (бар) |
0 или -0,1 (0 или -1) | ||
Минимальный интервал измерений, МПа (бар) |
0,004 (0,04) |
0,005 (0,05) |
0,004 (0,04) |
Пределы допускаемой основной приведенной погрешности (в диапазоне температур окружающей среды от +21 до +25 °С), % от настроенного диапазона измерений |
±0,1 |
±0,075 |
±0,2 |
Выходной сигнал, мА |
от 4 до 20 |
от 4 до 20 |
от 4 до 20 |
Коммуникационный протокол (опционально) |
HART Profibus-PA |
HART Profibus-PA |
- |
Условия эксплуатации:
|
от -20 до +70 от 15 до 95 от 84 до 106,7 | ||
Максимальное допускаемое испытательное давление, МПа (бар) |
от 0,35 до 42 (от 3,5 до 420)(1) |
от 0,64 до 20 (от 6,4 до 200)(1) |
от 0,25 до 42 (от 2,5 до 420)(1) |
Наименование характеристики |
Значение характеристики в зависимости от серии датчика | ||
2000 |
4000 |
8000 | |
Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +21 до +25 °C), % (от настроенного диапазона измерения)/10 °С |
±0,1 |
±0,15 | |
Примечание (1) - в зависимости от ВПИ |
Таблица 3 - Технические характеристики датчиков
Наименование характеристики |
Значение характеристики |
Напряжение питания, В:
|
24 от 12 до 36 от 17 до 26,5 (для датчиков во взрывозащищенном исполнении) |
Потребляемая мощность, В •А, не более |
0,9 |
Масса, кг, не более |
2,5 (без учета монтажных элементов) |
Габаритные размеры, мм, не более ширинахдлинах высота(2) |
100х90х210 105x90x210 90х90х190 |
Средний срок службы, лет |
10 |
Средняя наработка до отказа, ч |
100000 |
Маркировка взрывозащиты:
|
Ex ia IIC Т4 Ga X и/или Ex ia ШС Т100 °C Da X; Ex ia IIC Т4 Ga X |
Примечание (2) - без учета габаритных размеров дополнительного монтажного оборудования |
