Номер по Госреестру СИ: 66792-17
66792-17 Счётчики холодной и горячей воды турбинные
(Maddalena)
Назначение средства измерений:
Счетчики холодной и горячей воды турбинные Maddalena (далее счетчики) предназначены для измерений объёма холодной питьевой и горячей воды по СанПиН 2.1.4.1074-01, протекающей по трубопроводу в жилых домах, а также в других промышленных зданиях.
Внешний вид.
Счётчики холодной и горячей воды турбинные
Рисунок № 1
Внешний вид.
Счётчики холодной и горячей воды турбинные
Рисунок № 2
Внешний вид.
Счётчики холодной и горячей воды турбинные
Рисунок № 3
Внешний вид.
Счётчики холодной и горячей воды турбинные
Рисунок № 4
Внешний вид.
Счётчики холодной и горячей воды турбинные
Рисунок № 5
Внешний вид.
Счётчики холодной и горячей воды турбинные
Рисунок № 6
Внешний вид.
Счётчики холодной и горячей воды турбинные
Рисунок № 7
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 01.03.2022
Номер записи - 158282
ID в реестре СИ - 380682
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года - для гор.воды; 6 лет - хол.
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, Без модификации, Maddalena,
Производитель
Изготовитель - Фирма "Maddalena S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Статистика
Кол-во поверок - 35
Выдано извещений - 0
Кол-во периодических поверок - 35
Кол-во средств измерений - 14
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 1797 дн.
Приказы РСТ, где упоминается данный тип СИ
№418 от 2017.03.01 Об утверждении типов СИ (66 позиций)
№713 от 2017.04.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Счётчики холодной и горячей воды турбинные (Maddalena)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
66792-17 Счётчики холодной и горячей воды турбинные (Maddalena) Фирма "Maddalena S.p.A." (ИТАЛИЯ ) |
39017-08 Счётчики холодной и горячей воды турбинные (МЕТЕР ВТ) ООО "МЕТЕР" (РОССИЯ дер.Новая Мельница) |
|
66792-17 Счётчики холодной и горячей воды турбинные (Maddalena) Фирма "Maddalena S.p.A." (ИТАЛИЯ ) |
80674-20 Счётчики холодной и горячей воды турбинные (НОРМА СТВ) Общество с ограниченной ответственностью Производственная компания "Норма Измерительные Системы" (ООО ПК "НИС") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью Производственная компания "Норма Измерительные Системы" (ООО ПК "НИС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31105-06 01.03.2016 |
Счётчики холодной и горячей воды турбинные, WP, WS, WMAP, WPV Фирма "Maddalena S.p.A." (ИТАЛИЯ ) |
4 года - для гор.воды; 6 лет - хол. | |
|
31106-06 01.03.2016 |
Теплосчетчики, DIALOG, DS WP-XKA, DS M-TXKA 413, INT 5 Фирма "Maddalena S.p.A." (ИТАЛИЯ ) |
4 года | |
|
31107-06 01.03.2016 |
Счетчики холодной и горячей воды крыльчатые, CD S/D8, CD ONE TRP, DS TRP, DS TRP V, DS S/D Фирма "Maddalena S.p.A." (ИТАЛИЯ ) |
4 года - для гор.воды; 6 лет - хол. | |
|
66792-17 01.03.2022 |
Счётчики холодной и горячей воды турбинные, Maddalena Фирма "Maddalena S.p.A." (ИТАЛИЯ ) |
ОТ МП |
4 года - для гор.воды; 6 лет - хол. |
|
66793-17 01.03.2022 |
Счетчики крыльчатые холодной и горячей воды, Maddalena Фирма "Maddalena S.p.A." (ИТАЛИЯ ) |
ОТ |
4 года - для гор.воды; 6 лет - хол. |
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Счётчики холодной и горячей воды турбинные (НОРМА СТВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ДОСТУПНЫЙ СЕРВИС" (RA.RU.311893) | 21 | 0 | 21 | 0 | 0 | 0 | 0 | |||
| ООО "ГЦУИЭР" (РОСС RU.0001.310256) | 13 | 0 | 13 | 0 | 0 | 0 | 0 |
Стоимость поверки Счётчики холодной и горячей воды турбинные (НОРМА СТВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на лицевую панель счетчика методом фотопечати и на титульный лист паспорта счетчика типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды турбинным Maddalena
Техническая документация фирмы «MADDALENA S.p.A.», Италия. ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Поверка
Поверкаосуществляется по документу МП 208-026-2016 «ГСИ. Счетчики холодной и горячей воды турбинные Maddalena. Методика поверки», утвержденному ФГУП «ВНИИМС» 11.10.2016 г.
Основное средство поверки: установка поверочная ВЗЛЕТ ПУ 2 разряда по ГОСТ 8.142-2013 (регистрационный номер 20015-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точности.
Знак поверки наносится в паспорт или свидетельство о поверке и на пломбу, которая не позволяет проникнуть к частям счетчиков для несанкционированной настройки.
Изготовитель
Фирма «MADDALENA S.p.A.», Италия
Адрес: VIA G.B. Maddalena, 2/4, 33040 POVOLETTO (UD)
E-mail: info@maddalena.it
Тел./факс: +39 (0432) 634-811 / +39 (0432) 679-820
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт: www.vniims.ru; E-mail: office@vniims.ru
Принцип действия счетчиков основан на измерении числа оборотов турбинки, вращающейся под воздействием потока протекающей воды. Поток воды попадает в нижнюю часть измерительной камеры и приводит во вращение турбинку и закрепленную на ней ведущую магнитную муфту. Через разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части, которая связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства в м3.
Счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Счетный механизм содержит масштабирующий редуктор со стрелочными и роликовыми указателями объёма. Счетчик WPV является комбинированным и состоит из крыльчатого и турбинного счетчиков, что позволяет увеличить диапазон измерений. На малых расходах счетчик работает как крыльчатый, а на больших расходах как турбинный. Переключение с одного счетчика на другой осуществляется с помощью клапана входящего в состав счетчика.
Счетчики выпускаются в следующих модификациях: WMAP, WP, WS, WPV, которые отличаются исполнением на горячую и холодную воду, метрологическими и техническими характеристиками, приведенными в таблицах 1, 2, 3, 4, 5, 6, 7, 8.
Общий вид счетчиков представлен на рисунках 1, 2, 3, 4.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 5, 6, 7, 8.

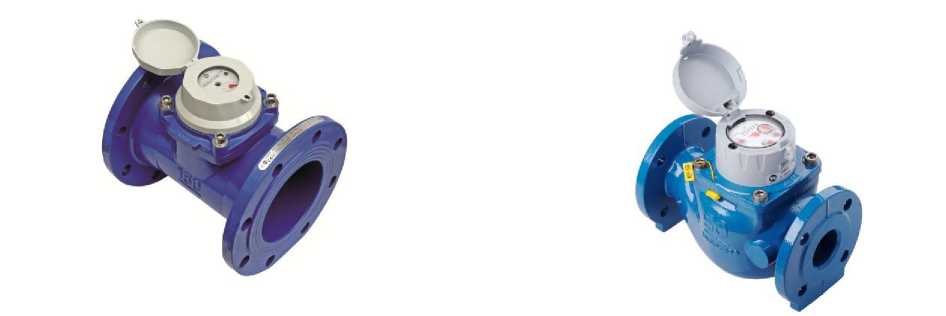

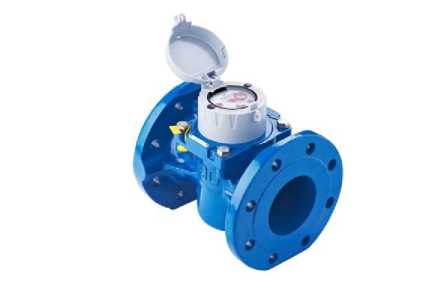

Рисунок 1 - Общий вид счетчика WMAP
Рисунок 2 - Общий вид счетчика WS
Рисунок 3 - Общий вид счетчика WP
Рисунок 4 - Общий вид счетчика WPV

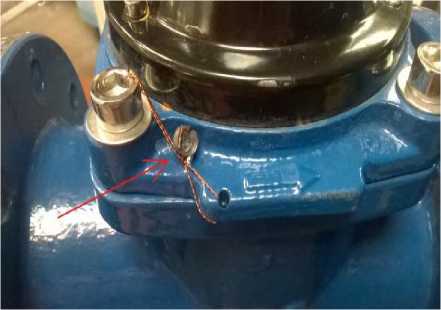

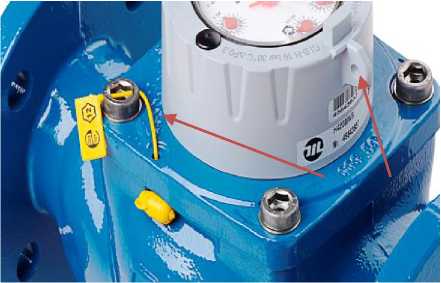

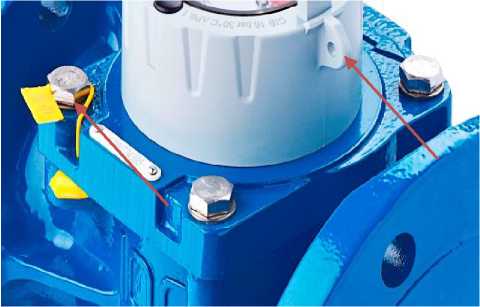

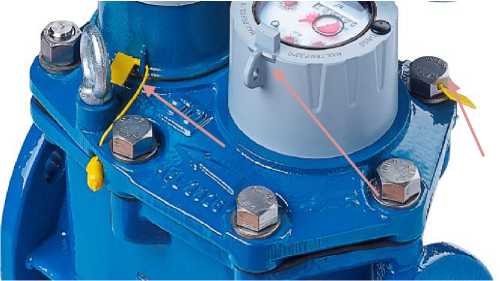

Рисунок 5 - Схема пломбировки WMAP
Рисунок 6 - Схема пломбировки WP
Рисунок 7 - Схема пломбировки WPV
Рисунок 8 - Схема пломбировки WS
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики счетчиков WP
|
Наименование характеристики |
Значение | |||||||||
|
Диаметр условного прохода, мм |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Минимальный расход Qmin, м3/ч |
0,30 |
0,45 |
0,75 |
1,20 |
1,80 |
3,0 |
4,50 |
7,50 |
12,0 |
18,0 |
|
Наименование характеристики |
Значение | |||||||||
|
Переходный расход С\ м3/ч |
2 |
3 |
5 |
8 |
12 |
20 |
30 |
50 |
80 |
120 |
|
Номинальный расход Qn, м3/ч |
10 |
15 |
25 |
40 |
60 |
100 |
150 |
250 |
400 |
600 |
|
Максимальный расход Qmax, м3/ч |
20 |
30 |
50 |
80 |
120 |
200 |
300 |
500 |
800 |
1200 |
|
Порог чувствительности, м3/ч |
0,15 |
0,2 |
0,35 |
0,6 |
0,9 |
1,2 |
2,2 |
3,0 |
5,0 |
10,0 |
|
Максимальное рабочее давление, МПа |
1,6 | |||||||||
|
Диапазон температур измеряемой среды, °С |
от +5 до +30 | |||||||||
|
Емкость индикаторного устройства, м3 |
999999 | |||||||||
|
Наименьшая цена деления индикаторного устройства, м3 |
0,01 | |||||||||
|
Пределы допускаемой относительной погрешности измерений объёма, в диапазонах расходов, %: Qmin < Q < Qt Qt < Q < Qmax |
±5 ±2 | |||||||||
|
Горизонтальный, вертикальный и наклонный монтаж по ГОСТ Р 50193.1-92 | ||||||||||
Таблица 2 - Основные технические характеристики счетчиков WP
|
Наименование характеристики |
Значение | |||||||||
|
Габаритные размеры, мм, не более | ||||||||||
|
-длина | ||||||||||
|
-ширина |
200 |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
450 |
500 |
|
-высота |
151 |
166 |
186 |
201 |
228 |
251 |
286 |
341 |
409 |
461 |
|
226 |
226 |
236 |
253 |
265 |
277 |
341 |
393 |
444 |
471 | |
|
Присоединение к | ||||||||||
|
трубопроводу |
фланцевое по ГОСТ 12815-80 | |||||||||
|
Масса, кг, | ||||||||||
|
не |
11,8 |
12,2 |
13,0 |
14,1 |
19,4 |
20,5 |
37,5 |
47,5 |
82 |
104 |
|
более | ||||||||||
|
Наименование характеристики |
Значение |
|
Условия эксплуа- | |
|
тации: | |
|
- температура окружающей среды, °С |
от +5 до +50 |
|
- относительная | |
|
влажность воздуха, без конденсата, % |
от 5 до 95 |
|
- атмосферное давление, кПа |
от 90 до 110 |
|
Срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100000 |
Таблица 3 - Метрологические характеристики счетчиков WMAP
|
Наименование характеристики |
Значение | ||||||
|
Диаметр условного прохода, мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Минимальный расход Qmin, м3/ч |
0,45 |
0,75 |
1,20 |
1,80 |
3,0 |
4,50 |
7,50 |
|
Переходный расход Qt, м3/ч |
3 |
5 |
8 |
12 |
20 |
30 |
50 |
|
Номинальный расход Qn, м3/ч |
15 |
25 |
40 |
60 |
100 |
150 |
250 |
|
Максимальный расход Qmax, м3/ч |
30 |
50 |
80 |
120 |
200 |
300 |
500 |
|
Порог чувствительности, м3/ч |
0,2 |
0,35 |
0,6 |
0,9 |
1,2 |
2,2 |
3,0 |
|
Максимальное рабочее давление, МПа |
1,6 | ||||||
|
Диапазон температур измеряемой среды, °С |
от +5 до +30 | ||||||
|
Емкость индикаторного устройства, м3 |
999999 | ||||||
|
Наименьшая цена деления индикаторного устройства, м3 |
0,01 | ||||||
|
Пределы допускаемой относительной погрешности измерений объёма, в диапазонах расходов, %: Qmin < Q < Qt Qt < Q < Qmax |
±5 ±2 | ||||||
|
Горизонтальный, вертикальный и наклонный монтаж по ГОСТ Р 50193.1-92 | |||||||
Таблица 4 - Основные технические характеристики счетчиков WMAP
|
Наименование характеристики |
Значение | ||||||||
|
Габаритные разме- | |||||||||
|
ры, мм, не более | |||||||||
|
-длина |
200 |
200 |
225 |
250 |
250 |
300 |
350 | ||
|
-ширина |
165 |
185 |
200 |
220 |
250 |
280 |
340 | ||
|
-высота |
213 |
220 |
275 |
290 |
305 |
320 |
368 | ||
|
Присоединение к | |||||||||
|
трубопроводу |
фланцевое по ГОСТ |
12815-80 | |||||||
|
Масса, кг, не более |
10,0 |
11,2 |
15,2 |
17,2 |
22,4 |
29,0 |
42,6 | ||
|
Условия эксплуатации: - температура окружающей | |||||||||
|
среды, °С |
от +5 до +50 | ||||||||
|
- относительная | |||||||||
|
влажность воздуха, без конденсата, | |||||||||
|
% |
от 5 до 95 | ||||||||
|
- атмосферное | |||||||||
|
давление, кПа |
от 90 до 110 | ||||||||
|
Срок службы, лет |
12 | ||||||||
|
Средняя наработка | |||||||||
|
на отказ, ч |
100000 | ||||||||
Таблица 5 - Метрологические характеристики счетчиков WS
|
Наименование характеристики |
Значение | ||||
|
Диаметр условного прохода, мм |
50 |
65 |
80 |
100 |
150 |
|
Минимальный расход Qmin, м3/ч |
0,2 |
0,2 |
0,25 |
0,3 |
0,8 |
|
Переходный расход Qt, м3/ч |
1,5 |
2 |
2,5 |
3 |
10 |
|
Номинальный расход Qn, м3/ч |
15 |
25 |
40 |
60 |
150 |
|
Максимальный расход Qmax м3/ч |
30 |
50 |
110 |
180 |
350 |
|
Порог чувствительности, м3/ч |
0,1 |
0,1 |
0,12 |
0,15 |
0,4 |
|
Максимальное рабочее давление, МПа |
1,6 | ||||
|
Диапазон температур измеряемой среды: счетчики холодной воды, °С счетчики горячей воды, °С |
от +5 до +30 от +5 до +90 | ||||
|
Емкость индикаторного устройства, 3 м |
99999 |
999999 | |||
|
Наименьшая цена деления индикаторного устройства, м3 |
0,0005 |
0,005 | |||
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объёма, в диапазонах расходов, для счетчиков холодной воды %: Qmin < Q < Qt |
±5 |
|
Qt < Q < Qmax |
±2 |
|
для счетчиков горячей воды, % Qmin < Q < Qt |
±5 |
|
Qt < Q < Qmax |
±3 |
|
Горизонтальный монтаж по ГОСТ Р 50193.1-92 | |
Таблица 6 - Основные технические характеристики счетчиков WS
|
Наименование характеристики |
Значение | |||||
|
Габаритные размеры, мм, не более | ||||||
|
-длина |
300 |
300 |
350 |
350 |
430 | |
|
-ширина |
173 |
173 |
239 |
239 |
310 | |
|
-высота |
240 |
250 |
300 |
320 |
515 | |
|
Присоединение к трубопроводу |
фланцевое по ГОСТ 12815-80 | |||||
|
Масса, кг, не более |
14,5 |
24 |
28 |
32 |
80 | |
|
Условия эксплуатации: - температура окружающей среды, | ||||||
|
°С |
от +5 до +50 | |||||
|
- относительная влажность воздуха, | ||||||
|
без конденсата, % |
от 5 до 95 | |||||
|
- атмосферное давление, кПа |
от 90 до 110 | |||||
|
Срок службы, лет |
12 | |||||
|
Средняя наработка на отказ, ч |
100000 | |||||
Таблица 7 - Метрологические характеристики счетчиков WPV
|
Наименование характеристики |
Значение | |||
|
Диаметр условного прохода, мм |
50/20 |
65/20 |
80/20 |
100/20 |
|
Минимальный расход Qmin, м3/ч |
0,05 |
0,05 |
0,05 |
0,05 |
|
Переходный расход Qt, м3/ч |
0,2 |
0,2 |
0,2 |
0,2 |
|
Номинальный расход Qn, м3/ч |
15 |
40 |
40 |
60 |
|
Максимальный расход Qmax м3/ч |
30 |
80 |
80 |
120 |
|
Порог чувствительности, м3/ч |
0,01 |
0,01 |
0,01 |
0,01 |
|
Максимальное рабочее давление, | ||||
|
МПа |
1,6 | |||
|
Диапазон температур измеряемой | ||||
|
среды, °С |
от +5 до +30 | |||
|
Емкость индикаторного | ||||
|
3 устройства, м | ||||
|
- турбинного счетчика |
999999 | |||
|
- крыльчатого счетчика |
99999 | |||
|
Наименование характеристики |
Значение |
|
Наименьшая цена деления индикаторного устройства, м3 - турбинного счетчика |
0,0005 |
|
- крыльчатого счетчика |
0,00005 |
|
Пределы допускаемой относительной погрешности измерений объёма, в диапазонах расходов, %: Qmin < Q < Qt |
±5 |
|
Qt < Q < Qmax |
±2 |
|
Горизонтальный монтаж по ГОСТ Р 50193.1-92. | |
Таблица 8 - Основные технические характеристики счетчиков WPV
|
Наименование |
Значение | |||
|
характеристики | ||||
|
Габаритные размеры, мм, не более | ||||
|
-длина |
300 |
300 |
350 |
360 |
|
-ширина |
166 |
186 |
201 |
228 |
|
-высота |
305 |
311 |
350 |
370 |
|
Присоединение к трубопроводу |
фланцевое по ГОСТ 12815-80 | |||
|
Масса, кг, не более |
23 |
27 |
33 |
40 |
|
Условия эксплуатации: | ||||
|
- температура окружающей среды, | ||||
|
°С |
от +5 до +50 | |||
|
- относительная влажность воздуха, | ||||
|
без конденсата, % |
от 5 до 95 | |||
|
- атмосферное давление, кПа |
от 90 до 110 | |||
|
Срок службы, лет |
12 | |||
|
Средняя наработка на отказ, ч |
100000 | |||
