Номер по Госреестру СИ: 66745-17
66745-17 Делители напряжения составные
(ДН-160пт/2)
Назначение средства измерений:
Делители напряжения составные ДН-160пт/2 (далее по тексту - делители)
предназначены для масштабного преобразования высоких фазных напряжений в напряжения для передачи сигналов информации на входы низковольтных измерительных приборов.
Внешний вид.
Делители напряжения составные
Рисунок № 1
Внешний вид.
Делители напряжения составные
Рисунок № 2
Внешний вид.
Делители напряжения составные
Рисунок № 3
Внешний вид.
Делители напряжения составные
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.02.2022
Номер записи - 158231
ID в реестре СИ - 380631
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ДН-160пт/2, Делитель напряжения составной ДН-160пт/2,
Производитель
Изготовитель - ООО НПП "Диатранс"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 46
Выдано извещений - 2
Кол-во периодических поверок - 36
Кол-во средств измерений - 13
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№382 от 2017.02.27 Об утверждении типов СИ (52 позиций)
Наличие аналогов СИ: Делители напряжения составные (ДН-160пт/2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО НПП "Диатранс"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25058-03 01.07.2012 |
Мосты переменного тока высоковольтные, МЕП-4СА ООО НПП "Диатранс" (РОССИЯ г.Москва) |
3 года | |
|
26301-04 01.01.2014 |
Измерители постоянных и переменных напряжений, ИПН-2э ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ МП |
1 год; с 2008 г. - 2 года |
|
26301-14 26.02.2019 |
Измерители постоянных и переменных напряжений, ИПН-2э ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
26544-08 01.07.2013 |
Делители напряжения, ДН ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
31973-06 |
Делители напряжения, ДН-80пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
1 год | |
|
33620-06 |
Делители напряжения составные, ДН-160пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
33620-06 |
Делители напряжения составные, ДН-160пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
1 год | |
|
33621-06 |
Делители напряжения, ДН-80пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
1 год | |
|
35186-07 07.06.2022 |
Мосты переменного тока высоковольтные, МЕП-5СА ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
3 года |
|
36907-08 |
Делители напряжения, ДН-400э ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
36908-08 |
Делители напряжения, ДН-300э ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
38863-08 01.10.2013 |
Измерители электропроводности трансформаторных масел, ИПМ-1 ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
38863-14 26.02.2019 |
Измерители проводимости, ИПМ-1 ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
44621-10 27.01.2025 |
Мосты переменного тока высоковольтные, МЕП-6ИС ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
3 года |
|
47003-11 |
Делитель напряжения, ДН-500-250э ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
47310-11 |
Делители напряжения составные, ДН-500пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
48627-11 |
Делители напряжения составные, ДН-160пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
49930-12 |
Делители напряжения составные, ДН-160пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
53115-13 |
Делители напряжения составные, ДН-160пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
54883-13 23.04.2023 |
Делители напряжения, ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
57366-14 |
Делители напряжения составные, ДН-160пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
62876-15 |
Делители напряжения составные, ДН-160пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
66300-16 |
Делители напряжения составные, ДН-750пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
66745-17 27.02.2022 |
Делители напряжения составные, ДН-160пт/2 ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
Кто поверяет Делители напряжения составные (ДН-160пт/2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 4 | 2 | 2 | 0 | 2 | 1 | 1 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 4 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 25 | 5 | 0 | 25 | 2 | 21 | 0 | 21 | |
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 5 | 1 | 0 | 5 | 0 | 1 | 0 | 1 |
Стоимость поверки Делители напряжения составные (ДН-160пт/2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пензенский ЦСМ Пензенская область |
2772 | 2772 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к делителям напряжения составным ДН-160пт/2
Поверка
Поверкаосуществляется по документу РТ-МП-3572-551-2016 «ГСИ. Делители напряжения составные ДН-160пт/2. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20.12.2016 г.
Основные средства поверки:
-
- рабочий эталон 1-го разряда по ГОСТ Р 8.746-2011, диапазон воспроизведения коэффициента масштабного преобразования напряжения от 3/^3 до 500/^3 кВ, пределы допускаемой основной относительной погрешности от ±0,01 до ±0,02 %, угол масштабного преобразования от минус 1 до плюс 1, пределы допускаемой основной абсолютной погрешности ±1,0';
-
- прибор сравнения КНТ-05 (регистрационный номер 37854-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Заявитель
ООО Научно-производственное предприятие «Диатранс» (ООО НПП «Диатранс»)
ИНН 7728538485
Адрес: 117342, г. Москва, ул. Введенского, д. 11, корп. 2, кв. 90
Телефон: +7 (929) 542-9409; Е-mail: vaturkot@yandex.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: +7 (495) 544-00-00; E-mail: info@rostest.ru
Принцип действия делителей основан на методе емкостно-омического деления высокого напряжения.
Делители состоят из двух резистивно-емкостных сборок в диэлектрических корпусах, двух электростатических экранов и опоры.
Каждый модуль преобразователя представляет собой диэлектрический корпус с металлическими фланцами, в который помещены резистивно-емкостные сборки. Во фланцах предусмотрены отверстия для охлаждения резистивно-емкостных сборок. Нижняя резистивноемкостная сборка имеет отвод с высоковольтным вводом на напряжение 35/^3 кВ. В плече низкого напряжения преобразователя установлен разрядник для защиты от перенапряжений.
Делители выпускаются в следующих модификациях ДН-160пт/2 и ДН-160пт/2-БК. Модификация ДН-160пт/2-БК поставляется с блоком коррекции БК-1, модификация ДН-160пт/2 поставляется без блока коррекции БК-1.
Блок коррекции представляет собой электронный прибор в металлическом корпусе, на передней панели которого расположены органы управления и индикации, а на задней панели -разъем сетевого питания, входные клеммы для получения сигнала от преобразователя и выходные клеммы для передачи сигнала на входы низковольтных измерительных приборов.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа и нанесения знака поверки представлена на рисунке 2.

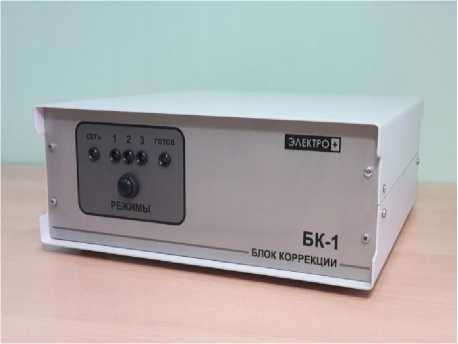

Блок коррекции БК-1

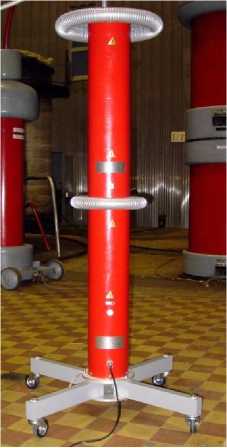

Делитель напряжения составной ДН-160пт/2
Рисунок 1 - Общий вид средства измерений

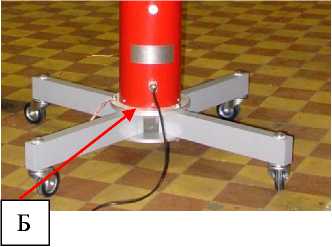

Рисунок 2 - Схема пломбировки от несанкционированного доступа (А и Б).
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Делитель напряжения составной |
ДН-160пт/2 или ДН-160пт/2-БК |
1 шт. |
|
Блок коррекции (для модификации ДН-160пт/2-БК ) |
БК-1 |
1 шт. |
|
Кабель измерительный |
- |
1 шт. |
|
Руководство по эксплуатации |
4229-017-75617971-2016 РЭ |
1 экз. |
|
Методика поверки |
РТ-МП-3572-551-2016 |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные первичные напряжения, кВ |
35/\3 110/^3 220/\3 |
|
Номинальное вторичное напряжение, В |
100/\3 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Диапазоны преобразований напряжения переменного тока, кВ
|
от 16 до 25 от 50 до 80 от 100 до 160 |
|
Номинальные коэффициенты масштабного преобразования
|
350 1100 2200 |
|
Пределы допускаемой относительной основной погрешности коэффициентов масштабного преобразования, %
|
±0,1 ±0,05 |
|
Пределы допускаемой основной абсолютной погрешности угла фазового сдвига, ...'
|
о -н -н |
|
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,56 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания блока коррекции: | |
|
- напряжения переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность блока коррекции БК-1, А, не более |
30 |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Габаритные размеры средства измерений, мм, не более | |
|
блока коррекции БК-1: | |
|
- высота |
110 |
|
- ширина |
280 |
|
- длина |
280 |
|
делителя: | |
|
- высота |
1950 |
|
- ширина |
1130 |
|
- длина |
1130 |
|
Масса, кг, не более: | |
|
- блока коррекции БК-1 |
3 |
|
- делителя |
25 |
|
Нормальные условия применения: | |
|
- температура окружающей среды, оС |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от +5 до +40 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч, не менее |
7000 |
