Номер по Госреестру СИ: 66575-17
66575-17 Анализаторы
(серии HACH 5500 sc)
Назначение средства измерений:
Анализаторы серии HACH 5500 sc предназначены для измерений массовых концентраций кремния в пересчете на SiO2, фосфат-ионов, монохлорамина и ионов аммония в воде.
Внешний вид.
Анализаторы
Рисунок № 1
Программное обеспечение
Анализаторы серии HACH 5500 sc имеют встроенное программное обеспечение «Hach», специально разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Структура встроенного программного обеспечения представляет древовидную форму.
Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.
Программное обеспечение запускается в автоматическом режиме после включения анализатора. Просмотр версии ПО доступен в разделе Menu ->Setup System->Instrument Information.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
Идентификационные данные (признаки) |
Значение | ||
Hach 5500 sc AMC |
Hach 5500 sc Silica |
Hach 5500 sc Phosphate | |
Идентификационное наименование ПО |
Hach 5500 |
Hach 5500 |
Hach 5500 |
Номер версии (идентификационный номер) ПО |
1.х |
1.Х |
1.Х |
Цифровой идентификатор ПО |
- |
- |
- |
Другие идентификационные данные (если имеются) |
- |
- |
- |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на анализаторы в виде клеевой этикетки и на титульных листах Руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам серии HACH 5500 sc
Техническая документация фирмы «HACH Company», США
Поверка
Поверка осуществляется по документу МП 209-21-2016 «Анализаторы серии HACH 5500 sc Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22 июля 2016 г.Основные средства поверки:
- стандартные образцы массовой концентрации кремния в растворе силиката натрия ГСО 8934-2008
- стандартные образцы состава раствора фосфат-ионов ГСО 7260-96
- стандартные образцы состава водных растворов ионов аммония ГСО 7015-93 : 7017-93. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде голографической наклейки рекомендуется наносить на свидетельство о поверке, допускается нанесение на анализатор над дисплеем, как указано на рисунке 1.
Изготовитель
Фирма «HACH Company», США
Адрес: 5600 Lindbergh Dr, 80538 Loveland, Colorado, USA
Тел/факс: (970) 669-3050, (970) 669-2932
E-mail: orders@hach.com
www.hach.com
Заявитель
Общество с ограниченной ответственностью «Хах Ланге» (ООО «Хах Ланге») Адрес: 195112, Санкт-Петербург г, Малоохтинский пр-кт, дом № 64 литера В Тел/факс: (812) 324 13 93, (812) 320 20 53
Е-mail: info-ru@hach.com
ИНН 7802787716
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр.19
Телефон: (812) 251-76-01, факс (812) 713-01-14
Web-сайт: http//www.vniim,ru
Е-mail: info@vniim.ru
Принцип действия анализаторов основан на образовании окрашенного комплекса измеряемого компонента при добавлении буферного раствора и индикаторного реагента, и последующего измерения интенсивности окрашивания с помощью фотометрического датчика. Определение монохлорамина и аммония проходит параллельно в двух колориметрических ячейках, в одну из которых (для измерения общего аммония) добавляется гипохлорит натрия, в результате реакции с ним весь аммоний превращается в монохлорамин. В результате в обеих ячейках измеряется содержания монохлорамина, а по разности между показаниями рассчитывается содержание свободного аммония.
Конструктивно анализатор состоит из двух отсеков. В нижнем отсеке размещены система подачи образцов и реагентов, емкости с реагентами. В верхнем расположены электронный модуль с дисплеем, предназначенный для управления всей системой. Результат измерения отображается на верхней части основного экрана, нижняя часть отображает вспомогательную информацию (данные о калибровке, количество реагентов и пр.). К нижнему отсеку с реагентами подключаются дренажные и пробоотборные системы.
Анализаторы выпускаются в трех модификациях Hach 5500 sc AMC, Hach 5500 sc Silica, Hach 5500 sc Phosphate, которые различаются целевым компонентом (см. табл. 2) и набором реагентов.

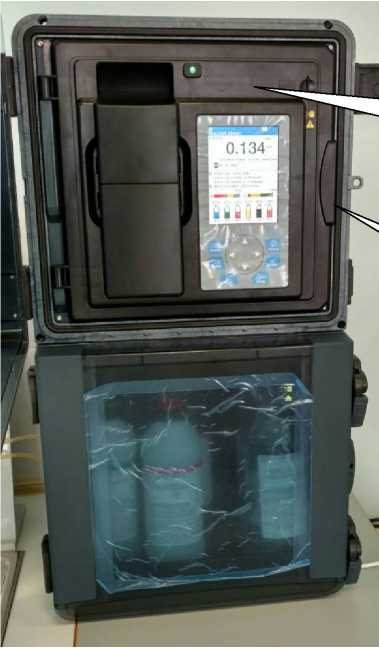

Рисунок 1 - Анализаторы серии HACH 5500 sc
Место нанесения знака поверки
Пломба
1. |
Анализатор |
1 шт. |
2. |
Набор реагентов* |
1 шт. |
3. |
Руководство по эксплуатации |
1 шт. |
4. |
Методика поверки МП 209-21-2016 |
1 шт. |
* - состав набора зависит от модели анализатора.
Таблица 2 - Основные метрологические и технические характеристики
Наименование характеристик |
Значение характеристики для модификаций | ||
Hach 5500 sc AMC |
Hach 5500 sc Silica |
Hach 5500 sc Phosphate | |
Диапазон измерений массовой концентрацией кремния в пересчете на SiO2, мкг/дм3 |
- |
от 10 до 5000 |
- |
Пределы допускаемой абсолютной погрешности измерений массовой концентрацией кремния в пересчете на SiO2 в диапазоне от 10 до 100 мкг/дм3 включ., мкг/дм3 |
- |
±5 |
- |
Пределы допускаемой относительной погрешности измерений массовой концентрацией кремния в пересчете на SiO2 в диапазоне св.100 до 5000 мкг/дм3, % |
- |
±5 |
- |
Диапазон измерений массовой концентрации фосфат-ионов, мкг/дм3 |
- |
- |
от 4 до 50000 |
Пределы допускаемой относительной погрешности измерений массовой концентрации фосфат-ионов, % |
- |
- |
±5 |
Диапазон измерений массовой концентрации ионов аммония, мкг/дм3 |
от 10 до 2000 |
- |
- |
Пределы допускаемой погрешности измерений массовой концентрации ионов аммония при температуре от +5 до+ 40 °C
|
±10 ±5 | ||
Пределы допускаемой погрешности измерений массовой концентрации ионов аммония при температуре св. +40 до +50 °C
|
и- н- IJ о о |
Наименование характеристик |
Значение характеристики для модификаций | ||
Hach 5500 sc AMC |
Hach 5500 sc Silica |
Hach 5500 sc Phosphate | |
Диапазон измерений массовой концентрации монохлораминов (по хлору), мкг/дм3 |
от 50 до 10000 |
- |
- |
Пределы допускаемой погрешности измерений массовой концентрации монохлорамина (по хлору) при температуре от +5 до +40 °C
|
±50 ±5 | ||
Пределы допускаемой погрешности измерений массовой концентрации монохлорамина (по хлору) при температуре св. +40 до +50 °C
|
±100 ±10 | ||
Характеристики источника питания: напряжение, В частота, Гц |
от 100 до 240 50/60 | ||
Потребляемая мощность, В • А, не более |
1200 | ||
Выходной сигнал, мА |
от 0 до 20 или от 4 до 20 | ||
Г абаритные размеры:
|
452 360 804 | ||
Масса, кг, (без реагентов) |
20,5 | ||
Средняя наработка на отказ, ч |
10000 | ||
Условия эксплуатации: о
|
от +5 до +45 до 95 без конденсации от 84 до 106,7 |
