Номер по Госреестру СИ: 66486-17
66486-17 Системы оптические измерительные
(FTB-2 (Pro))
Назначение средства измерений:
Системы оптические измерительные FTB-2 (Pro) предназначены для измерений ослабления, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, измерений длины волны и проведения анализа оптического спектра, измерений поляризационной модовой (ПМД) и хроматической дисперсии (ХД), формирования цифрового измерительного сигнала с заданной тактовой частотой и измерений частоты на электрических и оптических интерфейсах, измерений средней мощности и ослабления оптического излучения в волоконно-оптических кабелях и оптических компонентах (в зависимости от модуля).
Внешний вид.
Системы оптические измерительные
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав системы, служит для выполнения функций определения параметров сигнала, сохранения и отображения на экране прибора информации в удобном для оператора виде. Результаты измерений могут быть сохранены на флеш-диске (64 или 128 Гбайт).
Метрологически значимая часть ПО располагается в аппаратной части системы. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщения о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений, функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части системы исключен конструктивно. В целях предотвращения вскрытия корпуса системы произведено пломбирование. Замена версии ПО с целью расширения сервисных возможностей системы может производиться только в аккредитованных сервис-центрах фирмы - изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ToolBox X |
Номер версии (идентификационный номер) ПО |
2.2 и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса систем методом наклеивания.
Лист № 19 Всего листов 21
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам оптическим измерительным FTB-2 (Pro)-
1 ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации».
-
2 ГОСТ Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
-
3 ГОСТ Р 50.2.083-2013 «Государственная система обеспечения единства измерений. Средства измерений хроматической дисперсии в волоконно-оптических системах передачи. Методика поверки».
-
4 ГОСТ Р 50.2.086-2013 «Государственная система обеспечения единства измерений. Средства измерений поляризационной модовой дисперсии в волоконно-оптических системах передачи. Методика поверки».
-
5 ГОСТ Р 50.2.069-2009 «Государственная система обеспечения единства измерений. Спектроанализаторы оптические в волоконно-оптических системах передачи информации. Методика поверки»
-
6 ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Поверка
Поверкаосуществляется по документу МП 049.Ф3-16 «Государственная система обеспечения единства измерений. Системы оптические измерительные FTB-2 (Pro). Методика поверки», утвержденному ФГУП «ВНИИОФИ» 12 декабря 2016 года.
Основные средства поверки:
-
1 Государственный рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи в диапазоне от 10-11 до 10-2 на длинах волн от 500 до 1700 нм.
Основные метрологические характеристики:
Диапазон измеряемой средней мощности оптического излучения: от 10-11 до 10-2 Вт. Длины волн градуировки измерителя мощности (длины волн излучения источников): 632,8; 840 - 860; 1064; 1300 - 1320; 1540 - 1560; 1485 - 1495; 1620 - 1630 нм. Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки в диапазоне от 10-11 до 240"3 включительно: ±2,5 %; в диапазоне от 10-3 до 10-2 Вт включительно: ±3,5 %. Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне: ±5 %.
-
2 Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах воспроизведения от 0,06 до 600 км и от 0,5 до 20,0 дБ.
Основные метрологические характеристики:
Диапазон воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне от 0,06 до 500 км, пределы допускаемой абсолютной погрешности воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне ±(0,15 +540"6L) м, где L -воспроизводимая длина, м; диапазон воспроизведения значений ослабления оптического излучения от 0,5 до 40 дБ, пределы допускаемой абсолютной погрешности измерений ослабления оптического излучения: ±0,015^А, где А - измеряемое ослабление, дБ.
-
3 Осциллограф цифровой запоминающий WaveSurfer 422
Основные метрологические характеристики:
Полоса пропускания 200 МГц. Диапазон коэффициента отклонения: от 1 мВ/дел до 1 В/дел (на нагрузке 50 Ом), от 1 мВ/дел до 10 В/дел (на нагрузке 1 Мом). Пределы допускаемого значения абсолютной погрешности измерений напряжения: ±(1,540"2^U+0,540"2^8<KO), где U - измеряемое напряжение, K - установленный коэффициент отклонения.
-
4 Государственный рабочий эталон единицы длины волны для волоконно-оптических систем передачи информации в диапазоне воспроизведения от 600 до 1650 нм.
Основные метрологические характеристики:
Длины волн лазерных источников излучения 1310±10, 1550±10, 1625±10 нм. Ширина спектра по уровню 0,5 (для 1550 нм) не более 1 пм. Средняя мощность оптического излучения не менее 1 мВт. Характеристики источника излучения на основе суперлюминесцентного диода и газонаполненной кюветы с ацетиленом (входят в состав рабочего эталона): средняя мощность оптического излучения не менее 50 мкВт, рабочий спектральный диапазон линий поглощения от 1510 до 1540 нм, пределы допускаемой относительной погрешности определения длин волн: ±540’6 отн.ед.
-
5 Государственный рабочий эталон единицы хроматической дисперсии в диапазоне воспроизведения от минус 350 до плюс 350 пс/нм.
Основные метрологические характеристики:
Рабочие длины волн от 1260 до 1650 нм. Диапазон воспроизведения единицы ХД: от минус 350 пс/нм до плюс 350 пс/нм. Границы допускаемой основной погрешности при воспроизведении единицы ХД: ± 1 пс/нм.
-
6 Государственный рабочий эталон единицы поляризационной модовой дисперсии в диапазоне воспроизведения от 0,05 до 120 пс.
Основные метрологические характеристики:
Рабочие диапазоны длин волн: 1310±10, 1550±10 нм. Диапазон воспроизведения единицы ПМД: от 0,05 до 120 пс. Границы допускаемой основной погрешности при воспроизведении единицы ПМД: ± (0,012 пс + 0,005^ А), где А - значение ПМД.
-
7 Система оптическая измерительная FTB-500 с модулем оптического анализатора спектра FTB-5240.
Основные метрологические характеристики:
Диапазон измерений длины волны: от 1250 до 1650 нм. Пределы допускаемой абсолютной погрешности измерений длины волны: ±0,05 нм. Диапазон отображаемого значения уровня средней мощности излучения: от плюс 18 до минус 75 дБм. Пределы допускаемой абсолютной погрешности измерений уровня средней мощности оптического излучения (на длине волны 1,55 мкм, при уровне входной мощности минус 10 дБм): ±0,4 дБ.
-
8 Частотомер универсальный CNT-90XL.
Основные метрологические характеристики:
Диапазон измеряемых частот: от 200 МГц до 40 ГГц.
Пределы допускаемой относительной погрешности измерений частоты при работе от внутреннего опорного генератора ОСХО 19/90, времени измерения 200 мс 2-10’7.
-
9 Осциллограф 86100D с модулем 83496В.
Основные метрологические характеристики:
Тип каналов: дифференциальный и несимметричный электрический, одномодовый и многомодовый оптический. Диапазон входных данных: от 50 Мбит/с до 14,2 Гбит/с (опция 200). Выходное напряжение восстановленного сигнала на передней панели от 220 мВ до 1 В.
-
10 Генератор импульсов Г5-85
Основные метрологические характеристики:
Диапазон частот от 3 кГц до 1 ГГц. Выходное напряжение от 0,2 до 2,0 В при Rн=50 Ом. Регулируемая длительность основных импульсов от 1 нс до 200 мкс. Нерегулируемая длительность основных импульсов от 0,5 до 1 нс.
-
11 Государственный рабочий эталон обратных потерь в волоконно-оптических системах передачи информации в диапазоне от 5 до 50 дБ на длинах волн 1310 и 1550 нм.
Основные метрологические характеристики:
Диапазон измерений обратных потерь от 5 до 50 дБ. Длины волн калибровки (длины волн источника), фиксированные в диапазонах: от 1300 до 1320, от 1540 до 1560 нм. Пределы допускаемой абсолютной погрешности измерений обратных потерь: ±0,5 дБ.
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится на заднюю панель базового блока системы, как показано на рисунке 2.
Изготовитель
Фирма «EXFO Inc.», Канада
Адрес: 400 Godin Avenue, Quebec City (Quebec), G1M 2K2 Canada
Телефон: +420 720 592 592; Факс: +420 602 558 480
E-mail: vratislav.blazek@exfo.com; Web-сайт: www.exfo.com
Заявитель
Закрытое акционерное общество «Концепт Технологии» (ЗАО «Концепт Технологии»)
Юридический адрес: 117574, г.Москва, Одоевского пр., д.3, корп.7, пом.ТАРП
Почтовый адрес: 108811, г. Москва, Киевское ш., 1-й км от МКАД, Бизнес Парк «Румянцево», блок «Б», подъезд 6, этаж 7, офис 701Б
Телефон: +7(495)775-31-75, факс: +7(495)775-31-75*109
E-mail: info@c-tt.ru, www.c-tt.ru
ИНН 7728545404
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7(495) 437-56-33; факс: +7(495) 437-31-47; E-mail: vniiofi@vniiofi.ru
Принцип действия систем оптических измерительных FTB-2 (Pro) (далее по тексту -системы) с модулями FTB-7200X, FTB-7300X, FTB-7400X, FTB-7500X, FTB-7600x, FTBx-720C, FTBx-730C, FTBx-735C, FTBx-740C, FTBx-750C основан на зондировании волоконнооптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Принцип действия систем с модулями FTB-5230S, FTB-5240S основан на выделении спектральных составляющих оптического излучения, поступающего на вход монохроматора для фильтрации каналов WDM-систем с высоким оптическим разрешением и точным выбором соответствующих длин волн и последующей обработки полученной информации для воспроизведения на экране.
Принцип действия систем с модулями FTB-5700 основан на зондировании волоконнооптической линии широкополосным оптическим излучением с изменяющимся состоянием поляризации и измерением времени задержки скорости распространения оптического излучения в волокне для каждой длины волны отраженного сигнала.
Принцип действия систем с модулями FTB-8805, FTB-8830NGE, FTBx-8870, FTBx-8880, FTB-88100G, FTB-88100NGE, FTBx-88200NGE основан на воспроизведении встроенным генератором эталонной частоты, формировании цифровых сигналов с заданной тактовой частотой и логического сравнения принимаемого цифрового сигнала с формируемым сигналом. Поддержка сменными модулями тестовых функций указана в таблице 1.
Системы с модулями FTB-3930 представляют собой тестер оптический, который включает в себя порты измерителя оптической мощности и источник оптического излучения, выполненные в едином малогабаритном пластмассовом корпусе. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Источник оптического излучения основан на полупроводниковых лазерах или светодиодах. Серия FTB-3930 представлена моделями: FTB-3932, FTB-3932X, FTB-3933 со «стандартной» моделью лазерного одномодового источника излучения с длинами волн 1310 и 1550 нм; FTB-3932-4, FTB-3932X-4, FTB-3933-4 с лазерным одномодовым источником излучения «4» с длинами волн 1310, 1550 и 1625 нм; FTB-3932-5, FTB-3932X-5, FTB-3933-5 с лазерным одномодовым источником излучения «5» с длинами волн 1310, 1490 и 1550 нм. Также может присутствовать второй источник излучения - светодиодный многомодовый, модели 12C или 12D. Порт одномодового источника излучения используется также для измерений обратных потерь.
Системы выполнены в виде переносного прибора в прямоугольном корпусе. Основные элементы управления прибором расположены на сенсорном экране передней панели базового блока FTB-2. Прибор состоит из базового блока и сменных модулей. Базовый блок может быть выполнен в двух конфигурациях: FTB-2 и FTB-2 Pro. FTB-2 отличается от FTB-2 Pro тем, что не поддерживает измерительные модули FTB-88100G, FTB-88100NGE, FTBx-88200NGE. Базовый блок может быть опционально оснащен встроенным измерителем оптической мощности.
Общий вид систем оптических измерительных FTB-2 (Pro) представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Марка изготовителя, наименование прибора
Сенсорный экран
Рисунок 1 - Общий вид систем оптических измерительных FTB-2 (Pro)

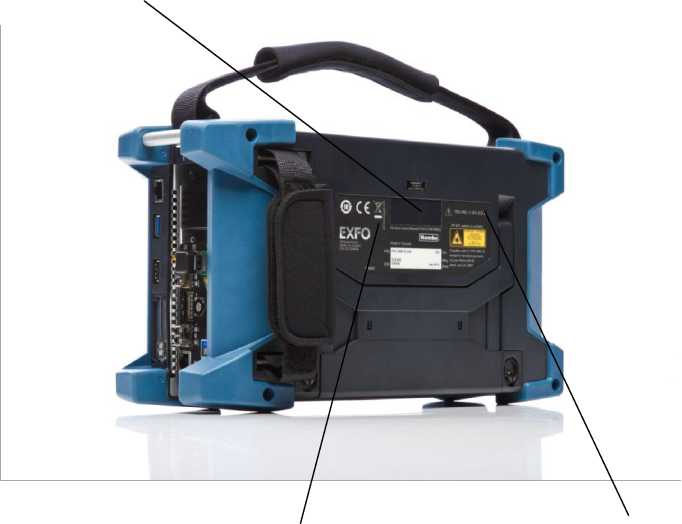

Место нанесения знака поверки
Место установки лейбла пломбирования
Место нанесения знака утверждения типа
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 1 - Поддержка сменными модулями тестовых функций
FTB-8805 |
FTB-8830NGE |
FTBx-8870 |
FTBx-8880 |
FTB-88100G |
FTB-88100NGE |
FTBx-88200NGE | |
Электрические интерфейсы | |||||||
E1 |
+ |
+ |
+ | ||||
E3 |
+ |
- |
+ | ||||
STM-Ое |
+ |
- |
+ | ||||
E4 |
+ |
- |
+ | ||||
STM-^ |
+ |
- |
+ | ||||
Ethernet 10М |
- |
+ |
+ |
+ |
+ |
+ | |
Ethernet 100М |
- |
+ |
+ |
+ |
+ |
+ | |
Ethernet 1000М |
- |
+ |
+ |
+ |
+ |
+ | |
Оптические интерфейсы | |||||||
STM-1 |
+ |
+ |
+ |
- |
+ |
+ | |
STM-4 |
+ |
+ |
+ |
- |
+ |
+ | |
STM-16 |
+ |
+ |
+ |
- |
+ |
+ | |
STM-64 |
+ |
+ |
+ |
- |
+ |
+ | |
STM-256 |
- |
- |
- |
+ |
+ |
- | |
Ethernet 100М |
+ |
+ |
+ |
- |
+ |
+ | |
GigEthernet |
+ |
+ |
+ |
- |
+ |
+ | |
10GigEthernet |
+ |
+ |
+ |
- |
+ |
+ | |
40GigEthernet |
- |
- |
- |
+ |
+ |
+ | |
100GigEthernet |
- |
- |
- |
+ |
+ |
+ |
Таблица 3 - Метрологические характеристики систем со сменными модулями оптического реф |
)лектометра серий FTB-7200x, FTBx-720C | ||||||
Модификация модуля оптического рефлектометра серий FTB-7200X, FTBx-720C |
FTB-7200D-023B |
FTB-7200D- 12CD-23B |
FTB-7200D-12CD |
FTBx-720C-SM1 |
FTBx-720C-SM2 |
FTBx-720C-Q1 |
FTBx-720C-Q1- QUAD |
Тип волокна |
Одномодовое |
Многомодовое |
Многомодовое |
Одномодовое |
Одномодовое |
Многомодовое |
Многомодовое |
9 /125 мкм |
50 /125; 62,5 /125 мкм Одномодовое 9 /125 мкм |
50 /125; 62,5 /125 мкм |
9 /125 мкм |
9 /125 мкм |
50 /125; 62,5 /125 мкм |
50 /125; 62,5 /125 мкм Одномодовое 9 /125 мкм | |
Рабочие длины волн, нм |
(1310/1550)±20 |
(850/1300/1310/ 1550)±20 |
(850/1300)±20 |
(1310/1550)±20 |
(1310/1550)±20; 1625±10 (с фильтром) |
(850/1300)±20 |
(850/1300/1310/ 1550)±20 |
Динамический диапазон |
При длительности |
При длительности |
При длительности |
При |
При |
При |
При длитель- |
измерений ослабления |
импульса 20 мкс: |
импульса |
импульса 1 мкс: |
длительности |
длительности |
длительности |
ности импульса |
(при усреднении 3 мин, по уровню 98 % от максимума шумов)*, дБ |
36 /34 |
1 мкс (850/ 1300 нм): 27/26. При длительности импульса 20 мкс (1310/1550 нм): 36 /34 |
27 /26 |
импульса 20 мкс: 34/33 |
импульса 20 мкс: 34 /33/33 |
импульса 1 мкс: 25/27 |
1 мкс (850/ 1300 нм): 25/27. При длительности импульса 20 мкс (1310/ 1550 нм): 34/ 33 |
Мертвая зона при измерении, м: | |||||||
- ослабления |
4,5 / 5 |
3 / 4 / 4,5 / 5 |
3 / 4 |
3 / 3 |
3 / 3 / 3 |
3 / 3 |
3 / 3 / 3 / 3 |
- положения |
1 / 1 |
1 / 1 / 1 / 1 |
1 / 1 |
0,7 / 0,7 |
0,7 / 0,7 / 0,7 |
0,6 / 0,6 |
0,6 / 0,6 / 0,7 / 0,7 |
неоднородности | |||||||
Длительность зондирую- |
5; 10; 30; 100; 275; |
- на длинах волн |
5; 10; 30; 100; 275; |
5; 10; 30; 100; 275; |
5; 10; 30; 100; 275; |
- на длинах волн |
- на длинах волн |
щих импульсов, нс |
1000; 2500; 10000; 20000 |
850 /1300 нм: 5; 10; 30; 100; 275; 1000; - на длинах волн 1310 /1550 нм: 5; 10; 30; 100; 275; 1000; 2500; 10000; 20000 |
1000 |
1000; 2500; 10000; 20000 |
1000; 2500; 10000; 20000 |
850/1300 нм: 5; 10; 30; 100; 275; 1000 |
850/1300 нм: 5; 10; 30; 100; 275; 1000; - на длинах волн 1310/1550 нм: 5; 10; 30; 100; 275; 1000; 2500; 10000; 20000 |
Модификация модуля оптического рефлектометра серий FTB-7200X, FTBx-720C |
FTB-7200D-023B |
FTB-7200D- 12CD-23B |
FTB-7200D-12CD |
FTBx-720C-SM1 |
FTBx-720C-SM2 |
FTBx-720C-Q1 |
FTBx-720C-Q1- QUAD |
Диапазоны измеряемых длин, км |
0 - 1,25; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260 |
0 - 0,1; 0 - 0,3; 0 - 0,5; 0 - 1,3; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40;
0 - 1,25; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260 |
0 - 0,1; 0 - 0,3; 0 - 0,5; 0 - 1,3; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40 |
0 - 1,25; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260 |
0 - 1,25; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260 |
0 - 0,1; 0 - 0,3; 0 - 0,5; 0 - 1,3; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40 |
850 /1300 нм: 0 - 0,1; 0 - 0,3; 0 - 0,5; 0 - 1,3; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40 км;
0 - 1,25; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260 |
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ/дБ |
±0,03 | ||||||
Пределы допускаемой абсолютной погрешности измерений длины, м |
DL = ±(0,75 + 2,540'^L+d) ** | ||||||
* Динамический диапазон - разность (в дБ) между уровнем сигнала, рассеянного от ближнего к системе конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти установленного диапазона длин. ** L - измеряемая длина, м; d - дискретность отсчета (зависит от измеряемой длины), м. |
Модификация модуля оптического рефлектометра серии Н'В-7300х |
ПВ-7300Е- 023В |
FTB-7300Е-000- 04В |
FTB-7300Е- 034В |
БТВ-7300Е- 234В |
FTB-7300Е- 236В |
БТВ-7300Е- 023В-04В |
БТВ-7300Е- 023В-08В |
Тип волокна |
Одномодовое 9/125 мкм | ||||||
Рабочие длины волн, нм |
(1310/1550)±20 |
1625±10 (с фильтром) |
1550±20; 1625±10 |
(1310/1550)±20 1625±10 |
(1310/1550)±20 1490±10 |
(1310/1550)±20 1625±10 (с фильтром) |
(1310/1550)±20 1650±7 (с фильтром) |
Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности импульса 20 мкс)*, дБ |
39 / 37 |
39 |
37 / 39 |
39 /37 / 39 |
39 /37 / 35 |
39 / 37 / 39 |
39 / 37 / 37 |
Мертвая зона при измерении, м:
|
4 / 4,5 0,8 / 0,8 |
4,5 0,8 |
4,5 / 4,5 0,8 / 0,8 |
4 / 4,5 / 4,5 0,8 / 0,8 / 0,8 |
4 / 4,5 / 4,5 0,8 / 0,8 / 0,8 |
4 / 4,5 / 4,5 0,8 / 0,8 / 0,8 |
4 / 4,5 / 4,5 0,8 / 0,8 / 0,8 |
Длительность зондирующих импульсов, нс |
5; 10; 30; 50; 100; 275; 500; 1000; 2500; 10000; 20000 | ||||||
Диапазоны измеряемых длин, км |
0 - 1,25; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260; 0 - 400 | ||||||
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ/дБ |
±0,03 | ||||||
Пределы допускаемой абсолютной погрешности измерений длины, м |
DL = ±(0,75+10’5-L+5)** | ||||||
* Динамический диапазон - разность (в дБ) между уровнем сигнала, рассеянного от ближнего к системе конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти установленного диапазона длин. ** L - измеряемая длина, м; d - дискретность отсчета (зависит от измеряемой длины), м. |
Таблица 5 - Метрологические характеристики систем со сменными модулями оптического рефлектометра серий FTB-7400X, FTB-7500X,
FTB-7600X
Модификация модуля оптического рефлектометра серий FTB-7400х, НВ-7500х. НВ-7600х |
FTB-7400Е- 0023В |
FTB-7400Е- 0234В |
FTB-7400Е- 2347В |
FTB-7500Е- 0023В |
FTB-7500Е- 0034В |
FTB-7600Е- 023В |
FTB-7600Е-034В |
Тип волокна |
Одномодовое 9/125 мкм | ||||||
Рабочие длины волн. нм |
(1310/1550)±20 |
(1310/1550)±20; 1625±10 |
(1310/1550)±20; 1383 ±1; 1625±10 |
(1310/1550)±20; |
1550±20; 1625±10 |
(1310/1550)±20 |
1550±20; 1625±10 |
Динамический диапазон измерений ослабления (при усреднении 3 мин. по уровню 98 % от максимума шумов. при длительности импульса 20 мкс)*. дБ |
42 /41 |
42 /41/41 |
42/41/40/41 |
45/45 |
45/45 |
50 /50 |
50 /48 |
Мертвая зона при измерении. м:
|
4 /4.5 0.8 /0.8 |
4 /4.5/4.5 0.8 /0.8 |
4 /4.5 /4 /4.5 0.8 /0.8 |
4/4.5 0.8 /0.8 |
4.5 /4.5 0.8 /0.8 |
5 /5 1 /1.5 |
5 /5 1.5 /1 |
Длительность зондирующих импульсов. нс |
5; 10; 30; 100; 275; 1000; 2500; 10000; 20000 | ||||||
Диапазоны измерений длины, км |
0 - 1.25; 0 - 2.5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260; 0 - 400 | ||||||
Пределы допускаемой абсолютной погрешности измерений ослабления. дБ/дБ |
±0.03 | ||||||
Пределы допускаемой абсолютной погрешности измерений длины. м |
DL = ±(0.75+10'^L+d)** | ||||||
* Динамический диапазон - разность (в дБ) между уровнем сигнала. рассеянного от ближнего к системе конца измеряемого оптического кабеля. и уровнем шумов. равным 98 % от максимума шумов в последней четверти установленного диапазона длин. ** L - измеряемая длина. м; d - дискретность отсчета (зависит от измеряемой длины). м. |
Модификация модуля оптического рефлектометра серии НВх-730С |
ЕГБх-730С^М1 |
ЕГБх-730С^М2 |
ЕГБх-730С^М3 |
FTBх-730С-SM6 |
FTBх-730С-SM7 |
FTBх-730С-SM8 |
Тип волокна |
Одномодовое 9/125 мкм | |||||
Рабочие длины волн, нм |
(1310/1550)±20 |
(1310/1550)±20; 1625±10 (с фильтром) |
(1310/1550)±20; 1625±10 |
1625±10 (с фильтром) |
1650±5 (с фильтром) |
(1310/1550)±20 1650±5 (с фильтром) |
Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности импульса 20 мкс)*, дБ |
37 / 36 |
37 / 36 / 37 |
37 / 36 / 37 |
37 |
37 |
37 / 36 / 37 |
Мертвая зона при измерении, м:
|
2,5 / 2,5 0,6 / 0,6 |
2,5 / 2,5 / 2,5 0,6 / 0,6 / 0,6 |
2,5 / 2,5 / 2,5 0,6 / 0,6 / 0,6 |
2,5 0,6 |
2,5 0,6 |
2,5 / 2,5 / 2,5 0,6 / 0,6 / 0,6 |
Длительность зондирующих импульсов, нс |
5; 10; 30; 50; 100; 275; 500; 1000; 2500; 10000; 20000 | |||||
Диапазоны измеряемых длин, км |
0 - 1,25; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260; 0 - 400 | |||||
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ/дБ |
±0,03 | |||||
Пределы допускаемой абсолютной погрешности измерений длины, м |
DL = ± (0,75+2,5 -10-5-L+ d)** | |||||
* Динамический диапазон - разность (в дБ) между уровнем сигнала, рассеянного от ближнего к системе конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти установленного диапазона длин. ** L - измеряемая длина, м; d - дискретность отсчета (зависит от измеряемой длины), м. |
FTBx-750C
Модификация модуля оптического рефлектометра серии ЫВх-735С. НВх-740С. FTBх-750С |
FTBх-735С- SM1 |
БТВх-735С- SM2 |
БТВх-735С- SM3 |
FTBх-735С- SM4 |
FTBх-740С-DWC |
FTBх-750С- SM1 |
FTBх-750С- SM3 |
Тип волокна |
Одномодовое 9/125 мкм | ||||||
Рабочие длины волн. нм |
(1310/1550)±20 |
(1310/1550)±20; 1625±10 (с фильтром) |
(1310/1550)±20; 1625±10 |
(1310/1490/ 1550)± 20 |
Перестраиваемые в диапазоне от 1528.77 до 1563.86 |
(1310/1550)±20 |
(1310/1550)±20 1625±10 |
Динамический диапазон измерений ослабления (при усреднении 3 мин. по уровню 98 % от максимума шумов. при длительности импульса 20 мкс)*. дБ |
40 / 39 |
40 / 39 / 39 |
40 / 39 / 39 |
40 /39/39 |
40 |
44 / 44 |
43 / 43 / 43 |
Мертвая зона при измерении. м:
|
2.5 / 2.5 0.6 / 0.6 |
2.5 / 2.5 / 2.5 0.6 / 0.6 / 0.6 |
2.5 / 2.5 / 2.5 0.6 / 0.6 / 0.6 |
2.5 / 2.5 / 2.5 0.6 / 0.6 / 0.6 |
4 0.8 |
2.5 / 2.5 0.6 / 0.6 |
2.5 / 2.5 / 2.5 0.6 / 0.6 / 0.6 |
Длительность зондирующих импульсов. нс |
5; 10; 30; 50; 100; 275; 500; 1000; 2500; 10000; 20000 | ||||||
Диапазоны измеряемых длин. км |
0 - 1.25; 0 - 2.5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160; 0 - 260; 0 - 400 | ||||||
Пределы допускаемой абсолютной погрешности измерений ослабления. дБ/дБ |
±0.03 | ||||||
Пределы допускаемой абсолютной погрешности измерений длины. м |
DL = ± (0.75+2.5^ 10'5Ъ + d)** | ||||||
* Динамический диапазон - разность (в дБ) между уровнем сигнала. рассеянного от ближнего к системе конца измеряемого оптического кабеля. и уровнем шумов. равным 98 % от максимума шумов в последней четверти установленного диапазона длин. ** L - измеряемая длина. м; d - дискретность отсчета (зависит от измеряемой длины). м. |
FTB-5240S/S-P |
FTB-5230S/S-OCA | |
Тип используемого волокна |
одномодовое, 9/125 мкм | |
Диапазон измерений длины волны, нм |
от 1250 до 1650 | |
Пределы допускаемой абсолютной погрешности измерений длины волны, нм |
±0,05 | |
Максимальная разрешающая способность по шкале длин волн, нм |
0,065 |
0,100 |
Диапазон отображаемого значения уровня средней мощности излучения, дБм1) |
от +18 до -80 от +23 до -70 (c опцией HPW2)) |
от +23 до -65 |
Пределы допускаемой абсолютной погрешности измерений уровня средней мощности оптического излучения3), дБ |
±0,5 |
±0,6 |
(дБм) обозначает (дБ) относительно 1 мВт
|
Таблица 9 - Метрологические характеристики систем со сменными модулями анализатора ХД/ПМД FTB-5700
Рабочий спектральный диапазон, нм |
от 1475 до 1626 |
Пределы допускаемой абсолютной погрешности измерений ХД (на длине волны 1550 нм, при длине оптического волокна типа G.652 до 100 км), пс/нм |
±10 |
Диапазон измерений ПМД (для оптического волокна длиной >100 м, в диапазоне длин волн от 1500 до 1575 нм), пс |
от 0,1 до 20,0 |
Пределы допускаемой абсолютной погрешности измерений ПМД в диапазоне длин волн от 1500 до 1575 нм (для ПМД с сильной связью мод), пс |
±(0,05<D+0,2); D - измеренная ПМД, пс |
Диапазон измерений длины (расстояния), км |
от 0,1 до 120,0 |
Пределы допускаемой абсолютной погрешности измерений длины, м |
±(0,01+0,01<L), L- измеренная длина, м |
Таблица 10 - Метрологические характеристики систем со сменными модулями анализатора цифровых линий связи FTB-8805, FTBx-8870 (в части функционала E1/2M), FTBx-8880
Электрические интерфейсы P |
DH/SDH |
Номинальные значения тактовой частоты формируемых сигналов, МГц: | |
- E1/2M (RJ-48C), E1/2M (BNC) |
2,048 |
- E3/34M |
34,368 |
- STM-0e/52M |
51,840 |
- E4/140M |
139,264 |
- STM-1e/155M |
155,520 |
Пределы допускаемой относительной погрешности |
±4,6-10-6 |
установки тактовой частоты формируемых сигналов |
Продолжение таблицы 10
Пределы допускаемого отклонения тактовой частоты входного сигнала относительно номинальных тактовых частот передатчика |
±100-10-6 |
Пределы допускаемой относительной погрешности измерений частоты |
±4,6-10-6 |
Номинальные значения амплитуды формируемых сигналов, В: - E1/2M (RJ-48C) |
3,00 (при нагрузке 120 Ом) |
- E1/2M (BNC) |
2,37 (при нагрузке 75 Ом) |
- E3/34M |
1,00 |
- E4/140M |
1,00 |
- STM-1e/155M |
0,50 |
Пределы допускаемого отклонения установки амплитуды формируемых сигналов, % |
±10 |
Номинальные значения длительности формируемых сигналов, в зависимости от типа формируемого сигнала, нс: - E1/2M (RJ-48C), E1/2M (BNC) |
244,000 |
- E3/34M |
14,550 |
- E4/140M |
3,590 |
- STM-1e/155M |
3,216 |
Пределы допускаемого отклонения установки длительности формируемых сигналов, в зависимости от типа формируемого сигнала, нс: - E1/2M (RJ-48C), E1/2M (BNC) |
±25,00 |
- E3/34M |
±2,45 |
- E4/140M |
±0,10 |
- STM-1e/155M |
±0,10 |
Таблица 11 - Метрологические характеристики систем со сменными модулями анализатора цифровых линий связи FTB-8830NGE, FTBx-8870, FTBx-8880, FTB-88100NGE, FTBx-88200NGE
Оптические интерфейсы SDH (интерфейсы до 10 G) | |
Номинальные тактовые частоты передатчика - STM-0 |
51,84000 МГц; |
- STM-1 |
155,52000 МГц; |
- STM-4 |
622,08000 МГц; |
- STM-16 |
2,48832 ГГц; |
- STM-64 |
9,95328 ГГц |
Пределы допускаемой относительной погрешности тактовой частоты передатчика |
±4,6-10-6 |
Пределы допускаемого отклонения тактовой час- | |
тоты входного сигнала относительно номинальных |
±100-10-6 |
тактовых частот передатчика | |
Сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика |
±50-10-6 |
Пределы допускаемой относительной погрешности измерений частоты сигнала |
±4,6-10-6 |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ |
±2 |
Электрические интерфейсы Ethernet | |
Номинальные тактовые частоты передатчика
|
10 МГц; 125 МГц; 1 ГГц |
Пределы допускаемой относительной погрешности тактовой частоты передатчика |
±4,6-10-6 |
Пределы допускаемой относительной погрешности измерений частоты сигнала* |
±4,6-10-6 |
Оптические интерфейсы Ethernet (интерфейсы до 10 G) | |
Номинальные тактовые частоты передатчика |
125 МГц; 1,2500; 9,9530; 10,3125 ГГц |
Пределы допускаемой относительной погрешности тактовой частоты передатчика |
±4,6-10-6 |
Пределы допускаемой относительной погрешности измерений частоты сигнала |
±4,6-10-6 |
* Не нормируется для номинальной тактовой частоты передатчика 10 МГц. |
Таблица 12 - Метрологические характеристики приемопередатчиков систем со сменными модулями анализатора цифровых линий связи FTB-8830NGE, FTBx-8870, FTBx-8880, FTB-88100NGE, FTBx-88200NGE (интерфейсы до 10 G)
Тип приемопередатчиков |
Тип интерфейса |
Номинальная рабочая длина волны, нм |
Уровень выходной мощности передатчика, дБм |
Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника) либо минимальная чувствительность приемника, дБм |
FTB-8190 |
STM-1 |
1310 |
от -20 до 0 |
от -23 до -10 |
STM-4 |
от -5 до 0 |
от -22 до 0 | ||
STM-16 |
от -5 до 0 |
от -18 до 0 | ||
1000 BASE LX |
от -9 до -3 |
-22 | ||
FTB-8191 |
STM-1 |
1310 |
от -2 до +3 |
от -30 до -15 |
STM-4 |
от -2 до +3 |
от -27 до -9 | ||
STM-16 |
от -2 до +3 |
от -27 до -9 | ||
FTB-8192 |
STM-1 |
1550 |
от -2 до +3 |
от -30 до -15 |
STM-4 |
от -2 до +3 |
от -29 до -9 | ||
STM-16 |
от -2 до +3 |
от -28 до -9 | ||
1000 BASE- ZX |
от 0 до -5 |
-22 | ||
FTB-8193 |
STM-1 |
1550 |
от -5 до 0 |
от -23 до -10 |
STM-4 |
от -5 до 0 |
от -22 до 0 | ||
STM-16 |
от -5 до 0 |
от -18 до 0 |
Тип приемопередатчиков |
Тип интерфейса |
Номинальная рабочая длина волны, нм |
Уровень выходной мощности передатчика, дБм |
Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника) либо минимальная чувствительность приемника, дБм |
FTB-85910 |
STM-0, 100 BASE-FX |
1310 |
от -20 до -15 |
-31 |
FTB-85911 |
100 BASE-LX |
1310 |
от -15 до -8 |
-28 |
FTB-8596 |
1000 BASE- BX10-D |
на передаче 1490; на приеме 1310 |
от -9 до -3 |
-20 |
FTB-8597 |
1000 BASE- BX10-U |
на передаче 1310; на приеме 1490 |
от -9 до -3 |
-20 |
FTB-8690 |
10G BASE-SR/ SW |
850 |
от -5 до -1 |
от -11 до 0 |
FTB-8691 |
10G BASE- LR/ LW |
1310 |
от -8 до 0 |
от -14 до 0 |
FTB-8692 |
10G BASE ER/ EW |
1550 |
от -4 до +4 |
от -15 до -1 |
FTB-8693 |
STM-64/OTU2 |
1310 |
от -6 до -1 |
от -11 до 0 |
FTB-8694 |
1550 |
от -4 до +4 |
от -15 до -1 | |
FTB-8695 |
1550 |
от 0 до +4 |
от -24 до -7 | |
FTB-85900* |
10GBASE-SR/SW |
850 |
от -5 до -1 |
от -11 до 0 |
FTB-85901* |
10G BASE- LR/ LW |
1550 |
от -6 до 0 |
от -12 до 0 |
FTB-85902* |
10G BASE ER/ EW |
1550 |
от -1 до +2 |
от -16 до -1 |
FTB-81900* |
STM-64/OTU2 |
1310 |
от -6 до -1 |
от -13 до 0 |
FTB-81901* |
1550 |
от -1 до +2 |
от -15 до -1 | |
FTB-81902* |
1550 |
от 0 до +4 |
от -22 до -7 | |
* Интерфейс поддерживается только модулями FTB-8830NGE, FTB-881 |
00NGE |
Таблица 13 - Метрологические характеристики систем со сменными модулями анализаторов цифровых линий связи FTB-88100G, FTB-88100NGE, FTBx-88200NGE (интерфейсы 40 и 100 G)
Наименование характеристики |
Значение |
Система оптическая измерительная FTB-2 Pro при ее комплектовании модулем FTB-88100G | |
Полная скорость передачи в волоконной линии на всех спектральных линиях на стыке Ethernet, справочное значение, Гбит/с |
41,250 (на интерфейсе 40G) и 103,125 (на интерфейсе 100G) |
Наименование характеристики |
Значение |
Рабочий спектральный диапазон (в зависимости от оптического интерфейса), нм: - для FTB-85951, FTB-85953 |
от 1521,00 до 1597,00 |
- для FTB-85955, FTB-85958, CFP2-85975, CFP2-85978 |
от 1294,53 до 1310,19 |
- для FTB-85956 |
от 1264,50 до 1337,50 |
- для FTB-85960 |
от 1530,00 до 1565,00 |
- для CFP2-85974 |
от 840,00 до 860,00 |
Уровень выходной мощности на каждой спектральной линии, дБм: - для FTB-85951 |
от -5,8 до +3,5 |
- для FTB-85953 |
от -6,9 до +3,5 |
- для FTB-85955, FTB-85958 |
от -2,5 до +2,9 |
- для FTB-85956 |
от -2,3 до +2,3 |
- для FTB-859601 |
от 0 до +3,0 |
- для CFP2-85974 |
от -7,6 до -1,0 |
- для CFP2-85975 |
от -2,5 до +2,9 |
- для CFP2-85978 |
от -4,3 до +4,5 |
Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника) на каждой спектральной линии, дБм: - для FTB-85951 |
от -10,8 до +3,5 |
- для FTB-85953 |
от -9,5 до +3,5 |
- для FTB-85955 |
от -10,3 до +4,5 |
- для FTB-85956 |
от -13,7 до +2,3 |
- для FTB-85958 |
от -8,8 до +2,9 |
- для FTB-85960 |
от -7,0 до +3,0 |
- для CFP2-85974 |
от -9,5 до +2,4 |
- для CFP2-85975 |
от -2,5 до +2,9 |
- для CFP2-85978 |
от -10,6 до +4,5 |
Пределы допускаемой абсолютной погрешности измерений средней мощности оптического излучения, дБ |
±2 |
Номинальные значения тактовых частот на одной спектральной линии в передающем и приемном каналах, ГГц: - для интерфейса CFP2-85974 |
10,31250 |
- для интерфейса FTB-85951, FTB-85953, CFP2-85975, CFP2-85978 |
10,31250 / 11,18100 |
- для интерфейса FTB-85955, FTB-85958 |
25,78125 / 27,95249 |
- для интерфейса FTB-85956 |
10,31250/10,75460/11,14270/11,14580 |
- для интерфейса FTB-85957 |
25,78125 |
- для интерфейса FTB-85960 |
39,80000 |
Диапазон допускаемого отклонения тактовой частоты входного сигнала |
±100-10-6 |
Наименование характеристики |
Значение |
Сдвиг тактовой частоты передатчика от номинальных тактовых частот на одной спектральной линии в передающем канале |
±50-10-6 |
Пределы допускаемой относительной погрешности тактовой частоты передатчика |
±4,6-10-6 |
Пределы допускаемой относительной погрешности измерений частоты входного сигнала |
±4,6-10-6 |
Система оптическая измерительная FTB-2 Pro при ее комплектовании модулем | |
FTB-88100NGE, FTBx-88200NGE | |
С использованием интерфейса типа CFP или CFP2 | |
Полная скорость передачи в волоконной линии на всех спектральных линиях на стыке Ethernet, |
41,250 (на интерфейсе 40G) и |
справочное значение, Гбит/с |
103,125 (на интерфейсе 100G) |
Рабочий спектральный диапазон (в зависимости от оптического интерфейса), нм: - для FTB-85951, FTB-85953 |
от 1521,00 до 1597,00 |
- для FTB-85955, FTB-85958, CFP2-85975, CFP2- 85978 |
от 1294,53 до 1310,19 |
- для FTB-85956 |
от 1264,50 до 1337,50 |
- для FTB-85960 |
от 1530,00 до 1565,00 |
- для CFP2-85974 |
от 840,00 до 860,00 |
Уровень выходной мощности на каждой спектральной линии, дБм: | |
- для FTB-85951 |
от -5,8 до +3,5 |
- для FTB-85953 |
от -6,9 до +3,5 |
- для FTB-85955, FTB-85958 |
от -2,5 до +2,9 |
- для FTB-85956 |
от -2,3 до +2,3 |
- для FTB-85960 |
от 0 до +3,0 |
- для CFP2-85974 |
от -7,6 до -1,0 |
- для CFP2-85975 |
от -2,5 до +2,9 |
- для CFP2-85978 |
от -4,3 до +4,5 |
Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника) на каждой спектральной линии, дБм: | |
- для FTB-85951 |
от -10,8 до +3,5 |
- для FTB-85953 |
от -9,5 до +3,5 |
- для FTB-85955 |
от -10,3 до +4,5 |
- для FTB-85956 |
от -13,7 до +2,3 |
- для FTB-85958 |
от -8,8 до +2,9 |
- для FTB-85960 |
от -7,0 до +3,0 |
- для CFP2-85974 |
от -9,5 до +2,4 |
- для CFP2-85975 |
от -2,5 до +2,9 |
- для CFP2-85978 |
от -10,6 до +4,5 |
Пределы допускаемой абсолютной погрешности измерений уровня средней мощности оптического излучения, дБ |
±2 |
Наименование характеристики |
Значение |
Номинальные значения тактовых частот на одной | |
спектральной линии в передающем и приемном каналах, ГГц:
|
10,31250 |
85975, CFP2-85978 |
10,31250 / 11,18100 |
- для интерфейса FTB-85955, FTB-85958 |
25,78125 / 27,95249 |
- для интерфейса FTB-85956 |
10,31250/10,75460/11,14270/11,14580 |
- для интерфейса FTB-85957 |
25,78125 |
- для интерфейса FTB-85960 |
39,80000 |
Диапазон допускаемого отклонения тактовой час- |
±100-10-6 |
тоты входного сигнала | |
Сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика |
±50-10-6 |
Пределы допускаемой относительной погрешности тактовой частоты передатчика |
±4,6-10-6 |
Пределы допускаемой относительной погрешности измерений частоты входного сигнала |
±4,6-10-6 |
Таблица 14 - Метрологические характеристики систем со сменными модулями универсального тестового модуля FTB-3930 (в части измерителей оптической мощности)
Наименование характеристики |
Значение характеристики для модулей | |||
FTB-3932, FTB-3932-4, FTB-3932-5, FTB-3932-12C, FTB-3932-12D |
FTB-3932X, FTB-3932X-4, FTB-3932X-5, FTB-3932X-12C, FTB-3932X-12D |
FTB-3933, FTB-3933-4, FTB-3933-5, FTB-3933-12C, FTB-3933-12D | ||
Рабочий диапазон длин волн, нм |
от 800 до 1650 | |||
Диапазон измерений уровня оптической мощности, дБм, в диапазоне длин волн, нм |
от 800 до 1200 включ. |
от -60 до +10 |
от -55 до +20 |
от -65 до +6 |
св. 1200 до 1650 включ. |
от -65 до +10 |
от -55 до +20 |
от -70 до +6 | |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, дБ |
± (°'3+04) • |
± (0’3+12 0 |
±(“+0A: | |
Длины волн градуировки, нм |
850, 1300, 1310, 1490, 1550, 1625 | |||
Диапазон измерений уровня обратных потерь, дБ |
от 0 до 50 | |||
Пределы допускаемой абсолютной погрешности измерений уровня обратных потерь, дБ |
±1,0 |
* Здесь и далее А обозначает измеренное значение мощности в нВт: A = 100,1P+6, где P -измеренное значение уровня мощности в дБм
Таблица 15 - Метрологические характеристики систем со сменными модулями универсального тестового модуля FTB-3930 (в части источников оптического излучения)
Характеристика |
Модель | ||||
FTB-3932, FTB-3932X, FTB-3933 |
FTB-3932-4, FTB-3932X- 4, FTB-3933-4 |
FTB-3932-5, FTB-3932X- 5, FTB-3933-5 |
FTB-3932- 12C, FTB-3932X-12C, FTB-3933- 12C |
FTB-3932- 12D, FTB-3932X-12D, FTB-3933- 12D | |
Длины волн излучения, нм |
1310.20 1550±20 |
1310.20 1550±20 1625.10 |
1490±10
|
850.25 1325±25 |
850.25 1325±25 |
Уровень мощности в непрерывном режиме, дБм, не менее |
-1 |
-7 |
-7 |
-27 |
-21 |
Нестабильность уровня мощности излучения за 15 минут (после 15 минут прогрева), дБ, не более |
±0,05 |
Таблица 16 - Метрологические характеристики встроенных измерителей средней мощности оптического излучения систем
Наименование характеристики |
Значение характеристики |
Длины волн градуировки, мкм |
850, 1300, 1310, 1490, 1550, 1625 |
Диапазон измерений уровня оптической мощности, дБм |
от -50 до +27 |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения (на длинах волн градуировки 850, 1300, 1310, 1490, 1550, 1625 нм), дБ |
■ („+-0 |
Таблица 17 - Основные технические характеристики систем
Наименование характеристики |
Значение |
Электропитание осуществляется от сети переменного тока через блок питания: - напряжением, В |
220.20 |
- частотой, Гц |
55±5 |
Габаритные размеры, мм, не более - высота |
199 |
- ширина |
333 |
- глубина |
119 |
Масса платформы без учета аккумуляторов и модулей, кг, не более |
3 |
Условия эксплуатации: Температура окружающей среды, °С |
от 0 до +50 |
Относительная влажность воздуха (без конденсата), %, не более |
95 |
