Сведения о средстве измерений: 66368-16 Полуприцепы-цистерны

Номер по Госреестру СИ: 66368-16
66368-16 Полуприцепы-цистерны
(LAG GSA24)

Назначение средства измерений:
Полуприцепы-цистерны LAG GSA24 (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.

сертификация программного обеспечения
Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 2
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 157817
ID в реестре СИ - 380217
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Полуприцеп-цистерна LAG GSA24, Нет модификации, нет, Модификация LAG GSA24, мод. LAG GSA24, АЦ мод. LAG, LAG GSA24, LAG 0-3-34P, LAG,

Производитель

Изготовитель - Фирма "LAG Trailers NV"
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.

Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 4
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2007
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Полуприцепы-цистерны (LAG GSA24)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "LAG Trailers NV"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
61244-15

Полуприцепы-цистерны, LAG ППЦ-32
Фирма "LAG Trailers NV" (БЕЛЬГИЯ )
ОТ
МП
1 год
66368-16

Полуприцепы-цистерны, LAG GSA24
Фирма "LAG Trailers NV" (БЕЛЬГИЯ )
ОТ
1 год
67875-17

Полуприцепы-цистерны, LAG
Фирма "LAG Trailers NV" (БЕЛЬГИЯ )
ОТ
1 год
75885-19

Полуприцепы-цистерны, LAG O-3-ST
Фирма "LAG Trailers NV" (БЕЛЬГИЯ )
ОТ
МП
1 год

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 3 000 руб.

Кто поверяет Полуприцепы-цистерны (LAG GSA24)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "СТАНДАЛЬ"
(RA.RU.311564)
  • LAG
  • 1 0 1 0 0 0 0
    ООО РТМЦ "МЕТРОЛОГИЯ-СЕРВИС"
    (РОСС RU.0001.310409)
  • Модификация LAG GSA24
  • 1 0 1 0 0 0 0
    ООО МЦ "ТЕХНОКОМ-СТАНДАРТ"
    (RA.RU.312072)
  • 2 0 0 0 0 0 0
    ООО МЦ "ТЕХНОКОМ-СТАНДАРТ"
    (RA.RU.312072)
  • нет
  • 2 0 0 0 1 0 0
    ФБУ "ДАГЕСТАНСКИЙ ЦСМ"
    (RA.RU.311505)
    РСТ
  • АЦ мод. LAG
  • мод. LAG GSA24
  • 2 0 2 0 0 0 0
    ООО "ЮГНЕФТЕСТАНДАРТ"
    (РОСС RU.0001.310367)
  • Нет модификации
  • 1 0 0 0 0 0 0
    АО "МЕТРОЛОГ"
    (RA.RU.313951)
  • Полуприцеп-цистерна LAG GSA24
  • 2 0 0 0 0 0 0
    ООО "СТАНДАЛЬ"
    (RA.RU.311564)
  • 1 0 0 0 0 0 0
    ФБУ «Тюменский ЦСМ»
    (RA.RU.311494)
    РСТ
  • LAG GSA24
  • 1 0 0 0 0 0 0
    ФГУП «ВНИИМС»
    (RA.RU.311493)
    РСТ
  • LAG GSA24
  • 2 0 0 0 0 0 0
    ФБУ "КРЫМСКИЙ ЦСМ"
    (RA.RU.310576)
    РСТ
  • LAG 0-3-34P
  • 1 0 1 0 0 0 0

    Стоимость поверки Полуприцепы-цистерны (LAG GSA24)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Волгоградский ЦСМ
    Волгоградская область
    3503 3503

    Программное обеспечение

    отсутствует.

    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам LAG GSA24

    Техническая документация фирмы изготовителя

    ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

    ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

    Основные средства поверки: Комплекс градуировки резервуаров ТОКАР (регистрационный номер 33536-06), пределы относительной погрешности измерений объема жидкости ±0,15 %.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

    Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.


    Изготовитель


    LAG Trailers NV, Бельгия
    Адрес: IT Kanaal Zuid 3613, Kanaallaan 54, 3960 Bree-Belgie
    Тел./факс: +32 (0)89 46 91 11 / 89 46 91 10
    E-mail: info@lag.be

    Заявитель


    Общество с ограниченной ответственностью «Компания «КомфортКомплекс» (ООО «Компания «КомфортКомплекс»)
    ИНН 7733087936
    Адрес: 123363, г. Москва, ул. Сходненская, д. 25, пом. 92 а
    Тел./факс: (495)723-57-42 / 723-57-42
    E-mail: infokkk@yandex.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66 E-mail: office@vniims.ru, www.vniims.ru

    Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.

    ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ является мерой полной вместимости (транспортной мерой - далее ТМ). Цистерна состоит из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.

    Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

    • - съемную крышку горловины с заливным люком и дыхательным клапаном;

    • - клапан донный;

    • - кран шаровой;

    • - рукава напорно-всасывающие.

    На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

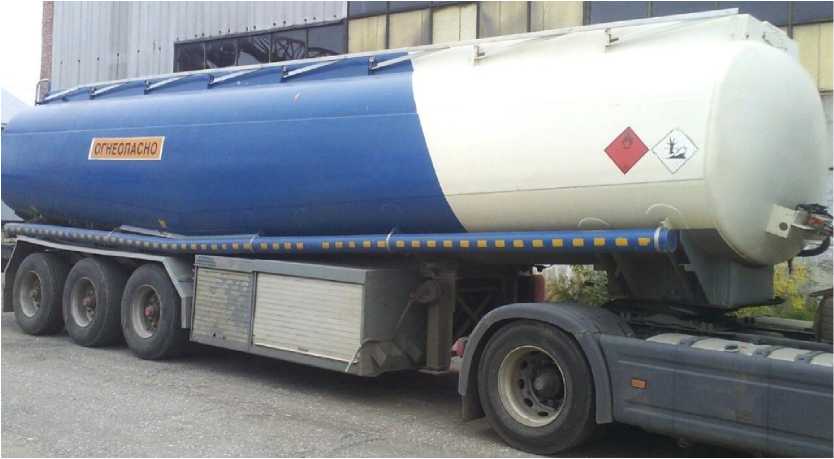

    Общий вид ППЦ представлен на рисунке 1.

    Внешний вид. Полуприцепы-цистерны (LAG GSA24), http://oei-analitika.ru

    Рисунок 1 - Общий вид полуприцепа-цистерны LAG GSA24

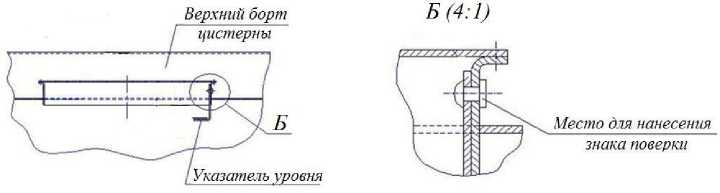

    Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

    Внешний вид. Полуприцепы-цистерны (LAG GSA24), http://oei-analitika.ru

    Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

    Программное обеспечение отсутствует.

    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Полуприцеп-цистерна

    LAG GSA24

    1 шт.

    Запасные части, инструменты и принадлежности

    1 комплект

    Руководство по эксплуатации

    1 шт.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Заводской номер

    90034

    91367

    Номинальная вместимость, дм3

    38000

    Действительная вместимость 1-й секции, дм3

    6200

    6600

    Действительная вместимость 2-й секции, дм3

    6100

    6500

    Действительная вместимость 3-й секции, дм3

    6950

    6700

    Действительная вместимость 4-й секции, дм3

    5850

    5200

    Действительная вместимость 5-й секции, дм3

    6250

    6600

    Действительная вместимость 6-й секции, дм3

    6150

    6600

    Пределы допускаемой относительной погрешности ТМ, %

    ±0,4

    Разность между номинальной и действительной вместимостью ТМ, %, не более

    ±1,5

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Снаряженная масса, кг

    6610

    Длина, мм, не более

    10850

    Высота, мм, не более

    3200

    Ширина, мм, не более

    2400

    Температура окружающей среды при эксплуатации, °С

    от -40 до +50
