Номер по Госреестру СИ: 66325-16
66325-16 Расходомеры
(ISCO Signature LaserFlow)
Назначение средства измерений:
Расходомеры ISCO Signature LaserFlow (далее-расходомеры) предназначены для измерений скорости, уровня потока жидкости, вычисления объемного расхода и объема жидкости в безнапорных трубопроводах и открытых каналах.
Внешний вид.
Расходомеры
Рисунок № 1
Внешний вид.
Расходомеры
Рисунок № 2
Внешний вид.
Расходомеры
Рисунок № 3
Внешний вид.
Расходомеры
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 30.12.2026
Номер записи - 157770
ID в реестре СИ - 380170
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Компания "Teledyne ISCO, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2035 от 2016.12.30 Об утверждении типов средств измерений
№628 от 2021.04.29 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Расходомеры (ISCO Signature LaserFlow)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Teledyne ISCO, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19389-06 01.10.2011 |
Расходомеры ультразвуковые, ISCO Компания "Teledyne ISCO, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
19390-06 01.10.2011 |
Пробоотборники, ISCO 6700 (мод. ISCO 6700C, ISCO 6700RF, ISCO 6712) Компания "Teledyne ISCO, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
65402-16 19.10.2026 |
Расходомеры, ISCO Signature Компания "Teledyne ISCO, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
66325-16 30.12.2026 |
Расходомеры, ISCO Signature LaserFlow Компания "Teledyne ISCO, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
75574-19 17.07.2024 |
Расходомеры ультразвуковые, ISCO мод. H-ADFM Компания "Teledyne ISCO, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
Бесплатный
Кто поверяет Расходомеры (ISCO Signature LaserFlow)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Расходомеры (ISCO Signature LaserFlow)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 11431 |
Программное обеспечение
Программное обеспечение расходомеров состоит из двух модулей встроенной метрологически значимой части (ISCO Signature), отвечающей за все вычисления и преобразование сигналов от датчиков скорости и уровня в значения измеряемых величин (скорости, уровня, расхода) и для визуализации и архивирования и внешней метрологически значимой части (ПО Flowlink), служащей для идентификации встроенного ПО. В процессе вычисления и преобразования сигналов ПО Flowlink не используется.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значения | |
|
Идентификационное наименование ПО |
ISCO Signature |
Flowlink |
|
Номер версии (идентификационный номер) ПО |
V1.21 |
Не ниже «версия 5.1.5» |
Конструкция датчиков скорости и уровня является неразборной и исключает возможность несанкционированного доступа к ПО СИ и влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «высокий».
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров
Знак утверждения типа
Знак утверждения типананосят на эксплуатационную документацию типографским способом и на электронный блок Signature в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам
ISCO Signature LaserFlow
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация компании «Teledyne ISCO, Inc», США
Поверка
Поверкаосуществляется по документу МП 2550-0274-2016 «Расходомеры ISCO Signature LaserFlow», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29 августа 2016 г.
Основные средства поверки:
- установка для поверки датчиков скорости потока жидкости УДИС-6, диапазон измерений скорости от 0,15 до 6 м/с, погрешность ± 0,15%;
- рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится свидетельство о поверке.
Изготовитель
Компания «Teledyne ISCO, Inc», США
Адрес: 4700 Superior Street, Lincoln NE 68504
Тел.: +86 402 464 0231
Заявитель
ООО «ТЕХНОАНАЛИТ»
ИНН 7724200617
Адрес: 105062, Москва, ул. Покровка, д. 42, стр. 5А
Тел.:+7(495) 258 2590; Факс: +7 (495) 937 7040
Web-сайт: http://www.technoanalyt.ru
E-mail: info@technoanalyt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия расходомеров основан на методе «Площадь-Скорость».
Расходомер состоит из комбинированного бесконтактного датчика TIENet 360 (LaserFlow) и электронного блока Signature.
Измерение скорости осуществляется бесконтактным лазерным датчиком скорости, входящим в состав комбинированного бесконтактного датчика TIENet 360 (LaserFlow) у которого угол излучения к оси потока составляет 10°.
Уровень потока жидкости определяется бесконтактным ультразвуковым датчиком, входящим в состав комбинированного бесконтактного датчика TIENet 360 (LaserFlow).
При использовании комбинированного бесконтактного датчика TIENet 360 (LaserFlow), датчик использует лазерный луч, который фокусируется в точках ниже уровня потока. Затем свет возвращается обратно. Возвратный свет имеет смещенную частоту из-за эффекта Доплера и движения потока. Линза, которая фокусировала лазерный луч ниже уровня потока, фокусирует возвратный луч. Частота источника света сравнивается со смещенной частотой света для определения доплеровского сдвига, который затем используется для расчета скорости потока. Для получения данных в нескольких точках потока датчик перемещает лазерный луч в горизонтальных и вертикальных плоскостях потока.
Вычисление объемного расхода и объема жидкости выполняется в электронном блоке Signature, на основании измеренных значений средней скорости и полученных от датчика уровня значений уровня потока, а также данных о геометрической форме и размерах створа измерений. Электронный блок Signature также используется для индикации, хранения и передачи информации.
Электронный блок Signature имеет жидкокристаллический дисплей, выходы 4-20 мА (опционально), частотные и цифровые (RS-485) выходы, USB - интерфейс, Ethernet (опционально), GSM - модем (опционально). Программирование осуществляется посредством клавиш управления на электронном блоке, а также с помощью ПК. Электронный блок Signature имеет возможность одновременного подключения до девяти датчиков.
На дисплее электронного блока Signature отображаются следующие значения измеряемых величин:
-
- объем накопительным итогом;
-
- текущий расход;
-
- средняя скорость;
-
- уровень;
-
- дата, время.
При установке комбинированных бесконтактных датчиков TIENet 360 (LaserFlow) расходомера необходимо соблюдать длины прямых участков трубопровода. В обычных случаях требуется не менее 3Ду до и 2Ду после датчиков для безнапорных потоков, где Ду - внутренний диаметр трубопровода. В остальных случаях необходимо руководствоваться рекомендациями фирмы-изготовителя.
Внешний вид комбинированного бесконтактного датчика TIENet 360 (LaserFlow). и электронного блока представлен на рисунках 1-3.
Комбинированный бесконтактный датчик TIENet 360 (LaserFlow) имеет неразъемный корпус, поэтому пломбирование не производится. Пломбирование электронного блока производится путем установки пломбы на замке крышки корпуса.

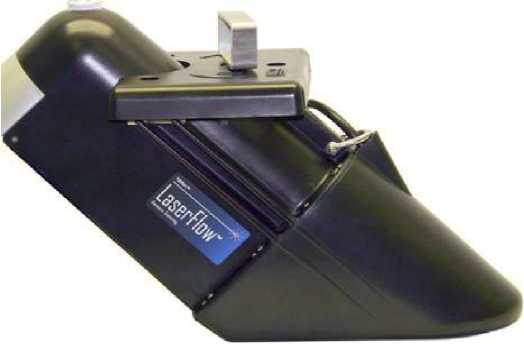

Рисунок 2 - Комбинированный бесконтактный датчик TIENet 360 (LaserFlow)

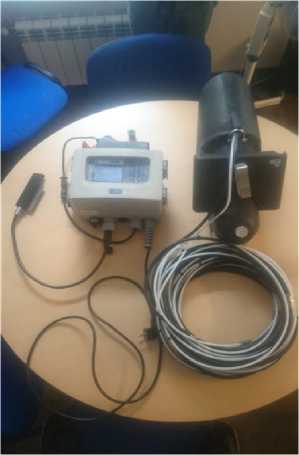

Рисунок 1 - Общий вид расходомера ISCO Signature LaserFlow

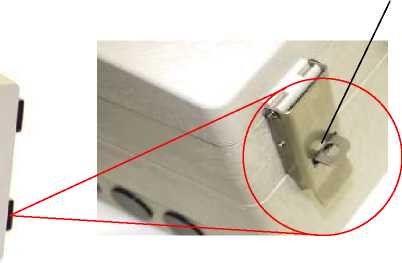

Место пломбирования

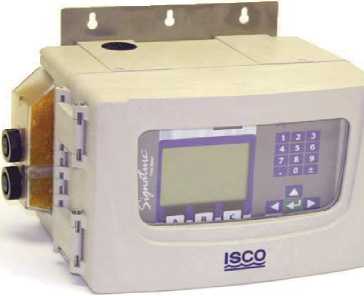

Рисунок 3 - Электронный блок Signature
Таблица 3
|
Наименование |
Количество |
|
Комбинированный бесконтактный датчик TIENet 360 (LaserFlow) |
1 шт |
|
Монтажное устройство |
1 шт |
|
Электронный блок Signature |
1 шт |
|
Кабель для подключения к ПК |
1 шт |
|
Транспортная упаковка |
1 шт |
|
Руководство по эксплуатации |
1 экз |
|
Диск с ПО FlowLink |
1 шт |
|
Методика поверки МП 2550-0274-2016 |
1 экз |
Таблица 2
|
Наименование характеристики |
Значения характеристики |
|
Диапазон измерений средней скорости потока жидкости, м/с |
от -4,6 до -0,03 от +0,03 до + 4,6 |
|
Диапазон измерений уровня потока жидкости, м* |
от 0 до 3 |
|
Пределы допускаемой относительной погрешности при измерении средней скорости жидкости, dV, % |
±1 |
|
Пределы допускаемой основной приведенной погрешности измерений уровня потока жидкости, дНосн, % от верхнего предела диапазона измерений:
|
±0,2 ±0,4 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня потока жидкости, вызванной изменением температуры окружающего воздуха на 1 °С (в диапазоне температур от минус 20 °С до плюс 18 °С и от плюс 22 °С до плюс 60 °С), дНдоп., % от верхнего предела диапазона измерений |
±0,02 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости, % |
±78 dv + 8 1 dH = дн-Нв/Н, Нв- верхний предел измерений датчика уровня, м, Н - текущее значение расстояния до потока жидкости, м, dH - пределы допускаемой относительной погрешности измерений датчика уровня, gH - пределы допускаемой приведенной погрешности измерений датчика уровня |
|
Входные сигналы постоянного тока, мА |
от 4 до 20 |
|
Напряжение питания переменного тока, В |
от 187 до 230 |
|
Напряжение питания постоянного тока, В |
12/24 |
|
Потребляемая мощность, Вт, не более |
30 |
|
Масса, кг TIENet 360 (LaserFlow) Электронный блок Signature |
8,70 6,10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значения характеристики |
|
Габаритные размеры (длина, высота, ширина), мм, не более TIENet 360 (LaserFlow) Электронный блок Signature |
381 x 262 x 567 226 x 310 x 209 |
|
Диапазон рабочей температуры окружающей среды, оС |
от -20 до +60 |
|
Относительная влажность окружающего воздуха для электронного блока, %, не более |
100 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
60000 |
|
Примечание * - с учетом зоны нечувствительности датчика, при условии, что датчики установлены на расстоянии не менее 0,30 м от максимально возможного уровня воды в канале или трубе; диапазон измерений выбирается пользователем. | |
