Номер по Госреестру СИ: 66104-16
66104-16 Измеритель теплопроводности
(FOX 200)
Назначение средства измерений:
Измеритель теплопроводности FOX 200 (далее измеритель) предназначен для измерения теплопроводности строительных и теплоизоляционных материалов при стационарном тепловом режиме.

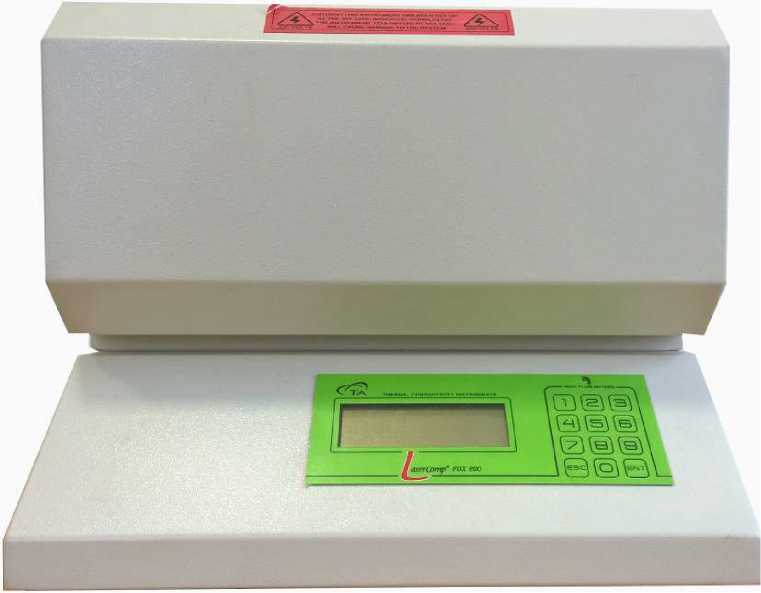

Внешний вид.
Измеритель теплопроводности
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 157531
ID в реестре СИ - 379931
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Измеритель теплопроводности,
Производитель
Изготовитель - Фирма "LaserComp, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1937 от 2016.12.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Измеритель теплопроводности (FOX 200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "LaserComp, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66104-16 |
Измеритель теплопроводности, FOX 200 Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71765-18 |
Прибор для измерения теплопроводности, LaserComp´s FOX 600 Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72115-18 |
Прибор для измерения теплопроводности, LaserComp´s FOX 600 Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72117-18 |
Прибор для измерения теплопроводности, LaserComp´s FOX 600 Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72118-18 |
Прибор для измерения теплопроводности, LaserComp´s FOX 600 Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Измеритель теплопроводности (FOX 200)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измеритель теплопроводности (FOX 200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р 50.2.077-2014.
Измеритель функционирует под управлением встроенного специального программного обеспечения (ПО), которое является неотъемлемой его частью и предназначено для сбора, обработки и представления измерительной информации. Конструкция измерителя исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
1 |
2 |
|
Идентификационное наименование ПО |
LASERCOMP FOX200 |
|
Номер версии (идентификационный номер) ПО |
отсутствует |
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации типографским способом и на корпус прибора любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы измерителя.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителю теплопроводности FOX 200
ГОСТ 8.140-2009 ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м^К) при температуре от 90 до 1100 К.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-2413-0044-2016 «Измеритель теплопроводности FOX 200. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30.09.2016 г.
Основные средства при поверке:
-
- рабочие эталоны теплопроводности по ГОСТ 8.140-2009, диапазон от 0,02 до 0,2 Вт/(м^К) границы относительной погрешности ±3%.
-
- государственный рабочий эталон единицы теплопроводности №3.1.ZZB/0112/2014, границы относительной погрешности ±3%,
Допускается применение аналогичных средств измерений, обеспечивающих выполнение измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки.
Изготовитель
Фирма «LaserComp, 1пс», США
Адрес: 20 Spring Street, Saugus, Massachusetts 01906 U.S.A.
Тел. (781) 233-1717; факс: (781) 941-2484
www.lasercomp.com
E-mail: Lasercomp@lasercomp.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева»Адрес:190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
www.vniim.ru
E-mail: info@vniim.ru
Принцип работы измерителя основан на создании стационарного теплового потока, проходящего через плоский образец определенной толщины перпендикулярно к его лицевым граням, измерении толщины образца, плотности теплового потока и температуры противоположных лицевых граней.
Измеритель состоит из камеры и основания с дисплеем и модулем клавиатуры.
Образец помещают между нижней и верхней измерительными пластинами, в которые вмонтированы нагреватели, создающие перепад температуры на образце, и измерительные элементы (преобразователи и термопары). Измерительные пластины снабжены специальной системой нагревания/охлаждения и термостатированы с помощью элементов Пельтье. Измерение температуры на лицевых гранях производят интегрированно по всей поверхности образца, обеспечивая, таким образом, высокую надежность измерения.
Общий вид измерителя показан на рисунке 1.
Рисунок 1- Общий вид измерителя теплопроводности FOX 200
Пломбирование измерителя теплопроводности FOX 200 не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений теплопроводности, Вт/(м\К) (при температуре °С) |
от 0,02 до 0,2 (от -7,5 до +62,5) |
|
Пределы допускаемой относительной погрешности измерения теплопроводности, % |
±5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания переменного тока, В; частота, Гц |
230(115); 50(60) |
|
Потребляемая мощность, В • А, не более |
720 |
|
Габаритные размеры образца, мм, не более: высота |
от 20 до 51 |
|
ширина |
100; 203 |
|
длина |
100; 203 |
|
Г абаритные размеры, (высота, ширина, длина), мм, не более |
470, 315, 470 |
|
Масса, кг, не более |
18 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °С |
от +15 до +25 |
|
диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|
диапазон относительной влажности воздуха, % |
от 30 до 80 |
|
Средний срок службы прибора, лет |
10 |
