Номер по Госреестру СИ: 65886-16
65886-16 Контроллеры программируемые логические
(АН500)
Назначение средства измерений:
Контроллеры программируемые логические АН500 (далее - контроллеры)
предназначены для преобразования измерительной информации, представленной сигналами напряжения и силы постоянного тока, сигналами от термопар и термопреобразователей сопротивления, и выработки управляющего сигнала в соответствии с заложенной в контроллер программой.
Контроллеры применяются в составе автоматизированных комплексов управления производствами.
Контроллеры изготавливаются в обычном исполнении для эксплуатации в закрытых помещениях.
Внешний вид.
Контроллеры программируемые логические
Рисунок № 1
Внешний вид.
Контроллеры программируемые логические
Рисунок № 2
Внешний вид.
Контроллеры программируемые логические
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) контроллеров функционально разделено на две группы: встроенное системное программное обеспечение (ВСПО) и сервисное ПО, устанавливаемое на персональный компьютер.
ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память контроллеров на заводе-изготовителе. В процессе эксплуатации изменение ВСПО пользователем невозможно (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Метрологические характеристики контроллеров, указанные в таблице 2, приведены с учетом влияния ВСПО.
Сервисное ПО -«ISPSoft» - не является метрологически значимым, так как его функциями является конфигурирование контроллера, а также создание алгоритмической программы контроллера. В процессе эксплуатации изменение конфигурации контроллеров посредством сервисного ПО пользователем может быть защищено паролём (уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Идентификационные данные сервисного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные сервисного ПО | |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ISPSoft |
Номер версии (идентификационный номер ПО) |
Не ниже v2.0 |
Цифровой идентификатор ПО |
Не используется |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к контроллерам программируемым логическим АН500
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Изготовитель
Фирма «Delta Electronics, Inc», Тайвань
Адрес: 31-1, Xingbang Road, Guishan Industrial Zone, Taoyuan County 33370, Taiwan, R.O.C Телефон/факс: 886-3-362-6301/ 886-3-362-7267
Заявитель
Общество с ограниченной ответственностью «Дельта Энерджи Системс»
(ООО «Дельта Энерджи Системс») Адрес: 121357, г. Москва, ул. Верейская, 17 Телефон/факс (495) 644-32-40/ (495) 644-32-41
Web-сайт: www.deltaenergysystems.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия контроллеров состоит в преобразовании поступающих на их входы сигналов от первичных преобразователей в соответствующие им цифровое значение (коды), а также выработки управляющего сигнала, в том числе аналогового, аварийной и предупредительной сигнализации в соответствии с заложенной программой
Контроллеры относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации:
-центрального управляющего устройства;
-модулей дискретных сигналов;
-модулей аналоговых и дискретных сигналов: AH04PT-5A, AH08PTG-5A, AH04TC-5A, AH08TC-5A, AH04DA-5A, AH08DA-5A, AH08DA-5B, AH08DA-5C, AH06XA-5A, AH04AD-5A, AH08AD-5B, AH08AD-5C, AH08AD-5A, DVP201LC-SL, DVP202LC-SL;
-технологических модулей;
-коммуникационных модулей;
-блока питания.
Контроллеры изготавливаются в обычном исполнении для эксплуатации в закрытых помещениях.
Общий вид контроллеров в сборе представлен на рисунке 1.
Общий вид лицевой панели контроллеров представлен на рисунке 2.
Общий вид модулей ввода/вывода сигналов и место нанесения знака поверки представлен на рисунке 3.

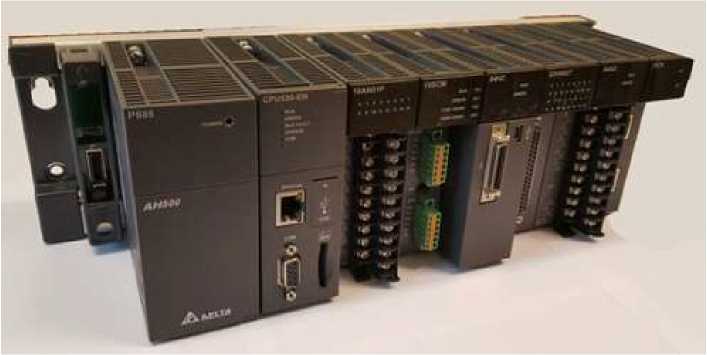

Рисунок 1 - Общий вид контроллеров в сборе

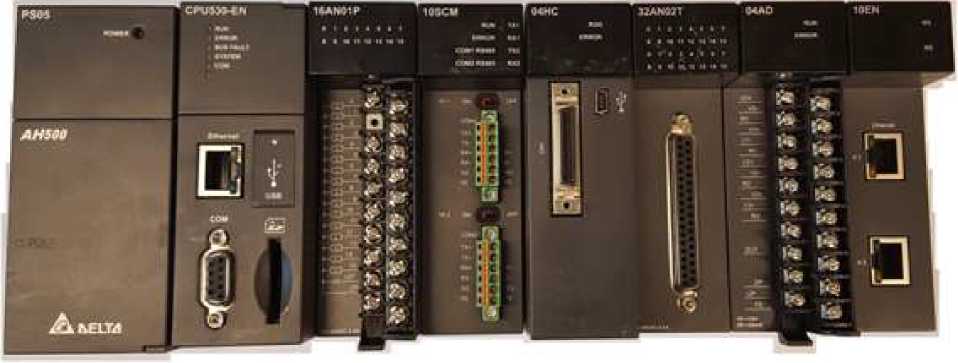

Рисунок 2 - Общий вид лицевой панели контроллеров
Место нанесения знака поверки

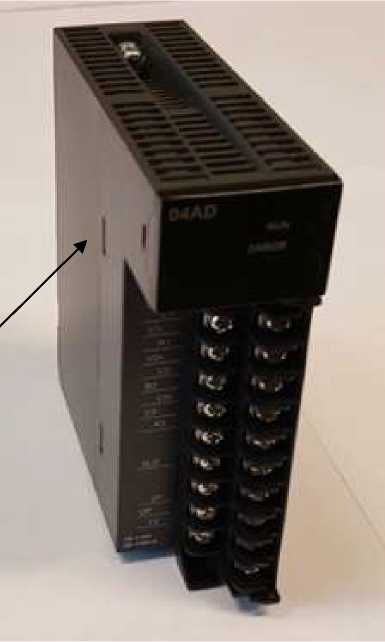

Рисунок 3 - Общий вид модулей ввода/вывода сигналов и место нанесения знака поверки
Таблица 4 -
Наименование |
Обозначение |
Количество |
Модули аналогового ввода/вывода |
AH04PT-5A, AH08PTG-5A, AH04TC-5A, AH08TC-5A, AH04DA-5A, AH08DA-5A, AH08DA-5B, AH08DA-5C, AH06XA-5A, AH04AD-5A, AH08AD-5B, AH08AD-5C, AH08AD-5A, DVP201LC-SL, DVP202LC-SL |
в соответствии с заказом |
Центральное управляющее устройство; технологический модуль; коммуникационный модуль; блок питания |
в соответствии с заказом | |
Руководство по эксплуатации на русском языке |
1 экз. | |
Методика поверки |
МП 201-012-16 «Контроллеры программируемые логические АН500. Методика поверки» |
1 экз. |
Основные метрологические характеристики измерительных каналов (ИК) модулей контроллеров приведены в таблице 2.
Таблица 2 - Основные технические характеристики |
ИК модулей контроллеров | |||
Тип модуля |
Количество измерительных каналов |
Диапазоны преобразования аналоговых / цифровых сигналов |
Пределы допускаемой приведенной к диапазону погрешности при работе в диапазоне температур св. +20 °С до +30 °С |
Пределы допускаемой приведенной к диапазону погрешности при работе в диапазоне температур от -20 °С до +20 °С вкл. и св. +30 °С до +60 °С |
1 |
2 |
3 |
4 |
5 |
Модули аналогового ввода | ||||
АН04AD-5A AH08AD-5A |
4/8 |
от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В |
±0,1 % |
±0,45 % |
от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА |
±0,1 % |
±0,2 % | ||
AH08AD-5B |
8 |
от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В |
±0,1 % |
±0,45 % |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
AH08AD-5C |
8 |
от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА |
±0,1 % |
±0,2 % |
AH04PT-5A |
4 |
Pt100/1000 от -180 до +800 °С Ni100/1000 от -80 до +170 °С от 0 до 300 Ом ТСМ50/100 от -50 до +150°С |
±0,5 % |
±1,0 % |
AH08PTG-5A |
8 |
Pt100/1000 от -180 до +800 °С Ni100/1000 от -80 до +170 °С |
±1 °C | |
ТСМ50/100 от -50 до +150°С |
±1,5 °C | |||
от 0 до 300 Ом |
±0,1 % |
±0,2 % | ||
AH04TC-5A |
4 |
Термопары типов: J от -100 до +1150 °С K от -100 до +1350 °С R, S от 0 до +1750 °С T от -150 до +390 °С E от -150 до +980 °С N от -150 до +1280 °С от -150 до +150 мВ |
±0,5 % |
±1,0 % |
AH08TC-5A |
8 | |||
Модули аналогового вывода | ||||
AH04DA-5A AH08DA-5A |
~t 00 |
от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В |
±0,02 % |
±0,04 % |
от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА |
±0,06 % |
±0,07 % | ||
AH08DA-5B |
8 |
от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В |
±0,02 % |
±0,04 % |
AH08DA-5C |
от 0 до 20 мА от 4 до 20 мА |
±0,06 % |
±0,07 % |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
Модули аналогового ввода / вывода | ||||
AH06XA-5A |
4 входа |
от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В |
±0,1 % |
±0,45 % |
от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА |
±0,1 % |
±0,2 % | ||
2 выхода |
от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В |
±0,02 % |
±0,04 % | |
от 0 до 20 мА от 4 до 20 мА |
±0,06 % |
±0,07 % | ||
Модули для подключения тензодатчиков | ||||
DVP201LC-SL |
от -200 до +200 мВ |
±0,04 % | ||
DVP202LC-SL |
Основные технические характеристики контроллеров приведены в таблице 3.
Таблица 3 - Основные технические характеристики контроллеров
Наименование |
Значение |
Габаритные размеры, ШхВхГ, мм, не более |
110х35х103 |
Масса модуля, кг, не более |
0,4 |
Рабочие условия применения:
|
от -20 до +60 от 5 до 95 |
Нормальная температура, °С |
от +20 до +30 |
Температура транспортирования и хранения, °С |
от -40 до +70 |
