Номер по Госреестру СИ: 65780-16
65780-16 Вольтметры
(CQR 96)
Назначение средства измерений:
Вольтметры CQR 96 предназначены для измерения действующего значения напряжения в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Вольтметры
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на боковую панель прибора трафаретным способом и на титульном листе паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вольтметрам CQR 96
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8711-93 (МЭК 51-2-84). Приборы аналоговые показывающие
электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.497-83 ГСИ. «Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основные средства поверки:
Калибратор программируемый П320 (регистрационный номер №7493-70);
Прибор для поверки вольтметров дифференциальный В1-12 (регистрационный номер №6013-77);
Установка У1134 (регистрационный номер №4511-74);
Пробойная установка УПУ-10 (регистрационный номер №58589-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью
Знак поверки наносится в виде наклейки на боковую стенку корпуса вольтметра как показано на рисунке.1.
Изготовитель
Фирма «Cewe Instrument», Швеция Адрес:, BOX 1006 SE-611 29 Mykoping, SWEDEN
Заявитель
Фирма «Mambo Technical Service Co., Ltd», Китай
Адрес: No968, Weat Meilong Road, Minhang, District Shanghai, China Tel: 86-21-5169 5369
Tax: 86-21-6031 9657
http://www.mambocert.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия вольтметров CQR 96 (далее вольтметр) основан на взаимодействии магнитного поля катушки с подвижным ферромагнитным сердечником, к которому закреплен стрелочный указатель. Градуировка шкалы соответствует действующим значениям переменного напряжения.
Вольтметр CQR 96 - это щитовой прибор с подвижной катушкой, со стрелочным указателем, с равномерной шкалой и нулевой отметкой на краю диапазона измерений.
Корректор нуля - механический. Успокоение подвижной части прибора магнитоиндукционное. Вольтметры CQR 96 предназначены для работы в вертикальном положении и относятся к невосстанавливаемым, одноканальным, однофункциональным изделиям.

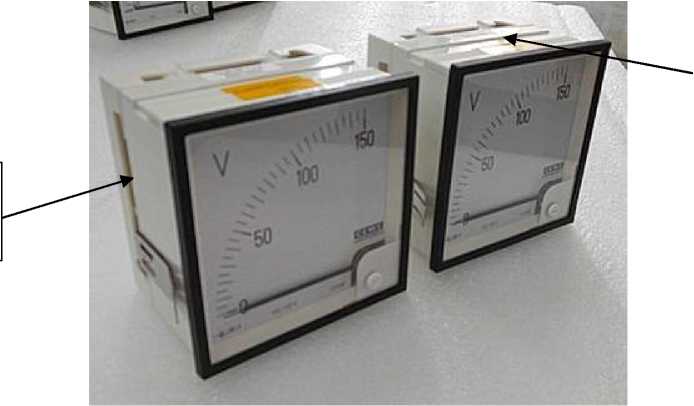

Общий вид вольтметров и места пломбировки вольтметров от несанкционированного доступа и нанесения знака поверки приведены на рисунке 1.
Пломбировка вольтметров осуществляется в виде наклейки на стенки корпуса.
Место пломбировки поверителем
Место пломбировки изготовителем
Рисунок 1 - Общий вид вольтметров CQR 96
Основные метрологические и технические характеристики приборов приведены в таблице 1.
Таблица 1
Наименование параметра |
Значение |
Диапазон измерений напряжения переменного тока, В |
от 0 до 600 |
Верхний предел диапазона измерений напряжения, В |
6; 10; 15: 25; 40; 50; 60; 100; 150;400; 500; 600; 110* |
Наименование параметра |
Значение |
Класс точности |
1,5 |
Входное сопротивление, не менее, МОм |
1000 |
Частота сети, Гц |
от 50 до60 |
Нормальное положение |
вертикальное |
Способ включения |
непосредственный |
Г абаритные размеры (длина х ширина х высота), мм, не более |
96х96х91 |
Масса, кг, не более |
0,37 |
Условия эксплуатации:
|
от -25 до +70 95 |
Примечание * - для прибора со сменной шкалой, отградуированной в зависимости от используемого трансформатора напряжения.
