Номер по Госреестру СИ: 65764-16
65764-16 Осциллографы цифровые
(DPO70000SX)
Назначение средства измерений:
Осциллографы цифровые серии DPO70000SX (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров широкополосных электрических сигналов.
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2
Внешний вид.
Осциллографы цифровые
Рисунок № 3
Программное обеспечение
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2 Issue 5).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
TekScope firmware |
Номер версии (идентификационный номер) |
10.3.1 и выше |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам цифровым серии DPO70000SX
-
1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
-
2 ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
3 ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
-
4 ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования.
-
5 ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.
Поверка
Поверкаосуществляется по документу РТ-МП-3530-441-2016 «ГСИ. Осциллографы цифровые серии DPO70000SX. Методика поверки», утвержденному ФБУ «Ростест-Москва» 26.09.2016 г.
Знак поверки наносится переднюю панель корпуса в виде наклейки. Основные средства поверки:
-
- калибратор-мультиметр цифровой Keithley 2420 (госреестр № 25789-08);
-
- мультиметр цифровой Keithley 2000 (госреестр № 25787-08);
-
- стандарт частоты рубидиевый Stanford Research Systems FS725 (госреестр № 31222-06);
-
- частотомер универсальный Tektronix FCA3000 (госреестр № 51532-12);
-
- генератор сигналов Agilent E8257D (госреестр № 53941-13) с опциями 540 и 1E1 для моделей DPO72304SX, DPO73304SX, с опциями 567 и 1E1 для моделей DPO75002SX, DPO75902SX;
-
- преобразователь измерительный Rohde & Schwarz NRP-Z56 (госреестр № 43642-10) для моделей DPO72304SX, DPO73304SX;
-
- преобразователь измерительный Rohde & Schwarz NRP-Z57 (госреестр № 48356-11) для моделей DPO72304SX, DPO73304SX.
Изготовитель
Компания «Tektronix, Inc.», США Адрес: P.O Box 500; Beaverton, Oregon 97077-0001, USA Тел. 1(800)426-2200
E-mail: moscow@tektronix.com
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: +7(495)926-71-85
E-mail: post@actimaster.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Тел.: +7(499)544-00-00, +7(499)129-19-11 Факс: +7(499)129-99-96
E-mail: info@rostest.ru
В серии представлены четыре модели (DPO72304SX, DPO73304SX, DPO75002SX, DPO75902SX), отличающиеся верхней границей полосы пропускания.
Принцип действия основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на дисплее в виде осциллограмм с измерением амплитудных и временных параметров. В моделях DPO75002SX, DPO75902SX имеются каналы, в которых реализована архитектура ATI (асинхронное чередование во времени), позволяющая обеспечить низкий уровень шумов при высокой частоте дискретизации.
Синхронизация с различными режимами запуска осуществляется от внутреннего опорного генератора или от внешнего источника сигнала.
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, или по интерфейсам USB, LAN (10BASE-T, 100BASE-TX, Gigabit Ethernet).
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении. Управление режимами работы может производиться при помощи внешнего дисплея, клавиатуры и мыши, а также посредством подключаемой по интерфейсу USB выносной передней панели. За счет использования шины межприборной синхронизации UltraSync несколько осциллографов через интерфейсы PCIe могут быть объединены в систему, в которой один из осциллографов является ведущим, а остальные - ведомыми приборами. Общий вид моделей DPO72304SX, DPO73304SX показан на рисунке 1, моделей DPO75002SX, DPO75902SX - на рисунке 2, вид задней панели осциллографов дан на рисунке 3. На рисунке 4 показана система из двух осциллографов с выносной передней панелью, внешним дисплеем, клавиатурой и мышью.
место нанесения знака утверждения типа и знака поверки

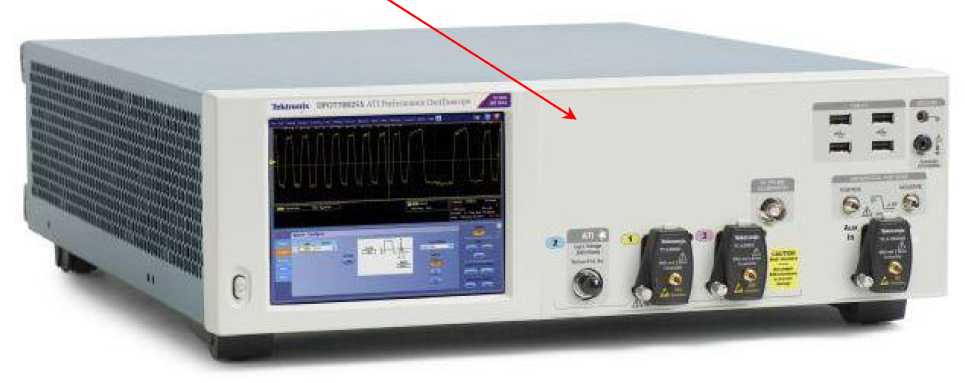

Рисунок 1 - Общий вид моделей DPO72304SX, DPO73304SX
место нанесения знака утверждения типа и знака поверки
ЬЛ‘ ■ ■■

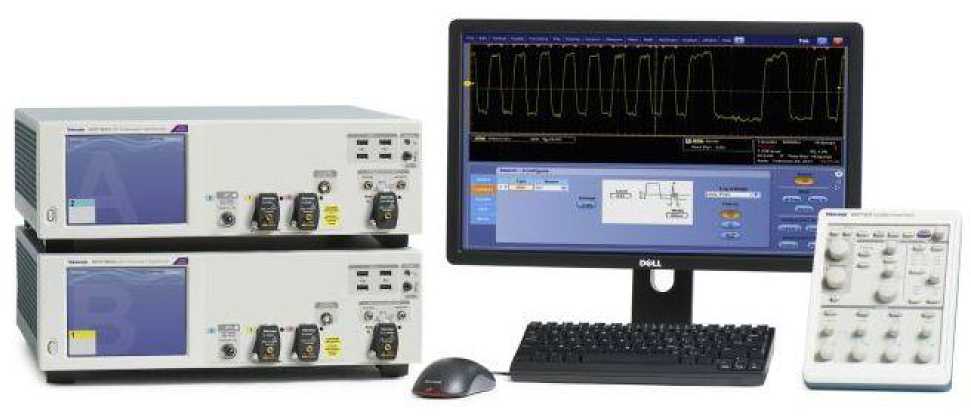

Рисунок 2 - Общий вид моделей DPO75002SX, DPO75902SX
Master Instrument In Star Corefiguration
I llIlMtllUHIIIIIB
место пломбирования

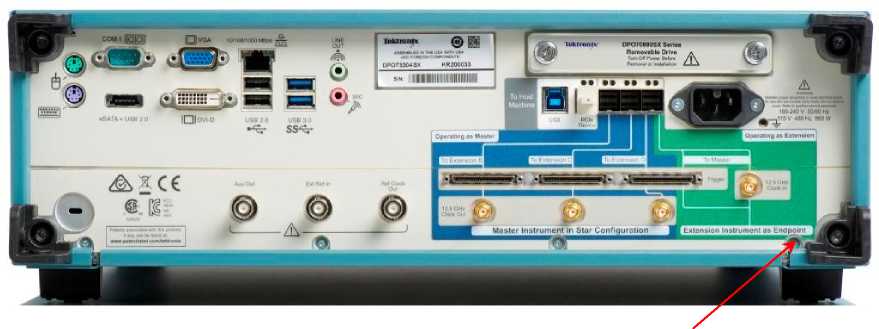

Рисунок 3 - Вид задней панели
Таблица 3 - Комплектность осциллографов
Наименование и обозначение |
Кол-во |
Осциллограф цифровой DPO72304SX / DPO73304SX / DPO75002SX / DPO75902SX |
1 шт. |
Опции и принадлежности |
по заказу |
Кабель сетевой тип A1 |
1 шт. |
Передняя защитная крышка |
1 шт. |
Windows-совместимая клавиатура |
1 шт. |
Windows-совместимая мышь |
1 шт. |
Терминатор тип SMA |
2 шт. |
Адаптер TekConnect TCA-BNC |
1 шт. |
Адаптер TekConnect TCA-292D модели DPO72304SX / DPO73304SX |
5 шт. |
модели DPO75002SX / DPO75902SX |
3 шт. |
Кабель коаксиальный тип 2,92 мм (вилка) |
1 шт. |
Аттенюатор 10 дБ тип 2,92 мм (вилка-розетка) |
1 шт. |
Браслет для защиты от статического электричества |
1 шт. |
Адаптер 1,85 мм - 2,92 мм (розетки) для DPO75002SX / DPO75902SX |
1 шт. |
Заглушка на разъем 2,92 мм для DPO75002SX / DPO75902SX |
1 шт. |
Защитный колпачок на разъем 2,92 мм для DPO75002SX / DPO75902SX |
1 шт. |
Ключ динамометрический для DPO75002SX / DPO75902SX |
1 шт. |
Ключ опорный для DPO75002SX / DPO75902SX |
1 шт. |
Футляр для принадлежностей |
1 шт. |
Руководство по эксплуатации 077-3357-01 |
1 шт. |
Методика поверки РТ-МП-3530-441-2016 |
1 шт. |
Таблица 2 -
Наименование характеристики |
Значение | |
1 |
2 | |
Количество каналов и тип входных соединителей DPO72304SX, DPO73304SX DP()75002SX. D|>()75902SX |
4 канала TekConnect 2,92 мм 2 канала TekConnect 2,92 мм 1 канал ATI 1,85 мм | |
Тип входа |
открытый | |
Разрядность АЦП |
8 бит | |
Полная шкала напряжения Um по вертикали, мВ каналы TekConnect канал ATI |
от 62,5 до 6000 от 100 до 300 | |
Количество делений вертикальной шкалы |
10 | |
Коэффициент отклонения Ко, мВ/дел | ||
каналы TekConnect |
от 6,25 до 600 | |
канал ATI |
10; 20; 30 | |
Входное сопротивление, Ом | ||
Цш < 1,2 В |
50+1,5 | |
Цш > 1,2 В |
50 ±2,2 | |
Диапазон установки напряжения сдвига на входе (Termination Voltage) Ut, В | ||
иш < 1,2 В |
±3,5 | |
Иш> 1,2 В |
0 | |
Пределы допускаемой относительной погрешности коэффициента отклонения, % |
±2 | |
Диапазон установки напряжения смещения Uc | ||
каналы TekConnect, Um < 1,2 В |
±3,4 В | |
каналы TekConnect, Um > 1,2 В |
±6 В | |
канал ATI |
±(300 мВ - Um) | |
Пределы допускаемой абсолютной погрешности установки напряжения смещения, мВ | ||
TekConnect: Urn < 1,2 В |
114 • 10 • (Uc - Un) + 2- 10'3(Uc - Un + Ub) + 2,5 мВ + 1 • Ю-Um] | |
TekConnect: Urn > 1,2 В |
±[610’3(Uc-Un) + 13,4 мВ + 110'2Um] | |
ATI: 0,1 В < Um <0,3 В |
±[3,5 IO’3 (l.c - Un) + 2 мВ + 1 • 1 O’2 CJiи| | |
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения (в режиме Hi-Res при количестве усреднений не менее 16), мВ | ||
TekConnect: Uш < 1,2 В ATI: 0,1 В < Um <0,3 В |
±[2-10-(U - ис + Un) + 4- 10-(ис - Un) + 2- 10-(ис - ип + ив) + 2,5 мВ + l,410’2 Um] | |
TekConnect: Um > 1,2 В |
±[2-10’2-(U-Uc + Un) + 4-16’3-(Uc-Un)+ 12,5 мВ + 1,4-10’2 Uni | |
Продолжение таблицы 2
1 |
2 | ||
П р и м е ч а н и е - в формулах выше U - измеряемое напряжение на входе канала, Uc - напряжение смещения, Un - установленное положение по вертикали относительно нулевой линии (Position), Ub - напряжение сдвига на входе, иш - диапазон полной шкалы | |||
Верхняя частота полосы пропускания (температура от 18 до 28 °C), не менее, ГГц | |||
.................................................................DPO72304SX / DPO73304SX, 4 канала TekConnect......... DPO73304SX, 2 канала TekConnect DP075002SX, канал ATI .................................................................DP075002SX / DPO75902SX. 2 канала TekConnect......... |
....................23....................................................................................................................................... О о 33 ....................50....................................................................................................................................... ....................зз....................................................................................................................................... | ||
DPO75902SX, канал ATI |
59 | ||
Максимальная частота дискретизации (скорость выборки), Гц | |||
каналы TekConnect |
1 105 | ||
канал ATI |
2-105 | ||
Коэффициент развертки | |||
каналы TekConnect |
от 50 ис/дел до 1 мс/дел | ||
каналы TekConnect с интерполяцией |
от 0,5 пс/дел до 10 мкс/дел | ||
канал ATI |
от 25 пс/дел до 500 мкс/дел | ||
канал ATI с интерполяцией |
от 0,5 пс/дел до 250 мкс/дел | ||
Максимальная длина записи отсчетов в память | |||
стандартное исполнение |
62Д106 | ||
с опцией 10XL |
125 I06 | ||
с опцией 20XL |
25().|()6 | ||
с опцией 50XL, четыре канала |
500I06 | ||
с опцией 50XL, два канала |
1109 | ||
Параметры опорного генератора | |||
Пределы допускаемой относительной погрешности частоты при выпуске из производства или после подстройки в интервале температур от 18 до 28 °C |
±8 10'7 | ||
Пределы допускаемого относительного дрейфа частоты за 1 год |
:3-|(Г | ||
Напряжение сети, В частота 50 Гц частота 400 Гц |
от 100 до 240 от 105 до 126,5 | ||
Потребляемая мощность, не более, Вт |
980 | ||
Габаритные размеры (высота х ширина х глубина), мм | |||
для настольного исполнения |
157 х 452 х 553 | ||
для монтажа в стойку |
177 х 440 х 523 | ||
Масса, не более, кг |
19 | ||
Рабочие условия применения | |||
температура окружающего воздуха, °C |
от 5 до 45 | ||
относительная влажность воздуха, не более, % при температуре до 32 °C при температуре свыше 32 до 45 °C |
от 8 до 80 от 5 до 45 | ||
Условия транспортирования и хранения | |||
температура окружающего воздуха, °C |
от - 20 до + 60 | ||
относительная влажность воздуха, не более, % при температуре до 30 °C при температуре свыше 30 до 60 °C |
от 5 до 95 от 5 до 45 | ||
Электромагнитная совместимость |
по ГОСТ Р МЭК 61326-1-2014 | ||
Безопасность |
по ГОСТ IEC 61010-1-2014 |
