Номер по Госреестру СИ: 65668-16
65668-16 Трансформаторы напряжения емкостные
(OTCF 126)
Назначение средства измерений:
Трансформаторы напряжения емкостные OTCF 126 (далее - трансформаторы), предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 157060
ID в реестре СИ - 379460
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
OTCF 126,
Производитель
Изготовитель - Фирма "ALSTOM Grid Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№720 от 2020.04.10 ПРИКАЗ. О внесении изменений в описание типа СИ АИИС КУЭ подстанции 330 кВ "Белгород"
№954 от 2018.05.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии подстанции 330 кВ "Белгород"
№1660 от 2016.11.08 Об утверждении типов СИ (22 позиции)
№3024 от 2022.12.02 ПРИКАЗ_Об утверждении типов средств измерений (25)
Наличие аналогов СИ: Трансформаторы напряжения емкостные (OTCF 126)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ALSTOM Grid Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48527-11 15.12.2016 |
Трансформаторы напряжения емкостные, OTCF Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
49733-12 |
Трансформаторы напряжения емкостные, OTCF 252 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
49734-12 |
Трансформаторы напряжения емкостные, OTCF 550 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
49996-12 |
Трансформаторы тока, OSKF 550 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
50464-12 09.07.2017 |
Трансформаторы напряжения емкостные, OTCF Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
55306-13 |
Трансформатор напряжения емкостной, OTCF 550 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
65668-16 |
Трансформаторы напряжения емкостные, OTCF 126 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
65671-16 |
Трансформаторы напряжения емкостные, OTCF 363 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
65672-16 |
Трансформаторы напряжения емкостные, OTCF 123 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
65674-16 |
Трансформаторы напряжения емкостные, OTCF 362 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Трансформаторы напряжения емкостные (OTCF 126)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Трансформаторы напряжения емкостные (OTCF 126)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосят на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным OTCF 126
1 ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия;
2 ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ.
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
1 Трансформатор напряжения измерительный эталонный 4820spez (Рег. № 28982-05);
-
2 Прибор сравнения КНТ-05 (Рег. № 37854-08);
-
3 Магазин нагрузок МР 3025 ( Рег. № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки со штрих-кодом на крышку контактной коробки и на свидетельство о поверке в виде оттиска клейма поверителя.
Изготовитель
Фирма «ALSTOM Grid Inc», США
Адрес: One Ritz Avenue, Waynesboro, GA, 30830
Заявитель
Общество с ограниченной ответственностью «Стройэнергетика» (ООО «Стройэнергетика») Юридический (почтовый) адрес: 129337, г. Москва, ул. Красная Сосна, д. 20, стр. 1, комн. 4
Тел.: +7 (926) 786-90-40
E-mail: Stroyenergetika@gmail. com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: 8 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия трансформаторов основан на методе емкостного деления высокого напряжения с последующим преобразованием посредством электромагнитной индукции переменного тока.
Трансформаторы состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ). Емкостной делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый маслом фарфоровый изолятор, и смонтирован в виде колонны. ЭМУ подключается к выходу делителя и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Электромагнитный трансформатор имеет секционированную первичную обмотку для подгонки коэффициента трансформации, две основные вторичные обмотки и одну дополнительную. ЭМУ заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.

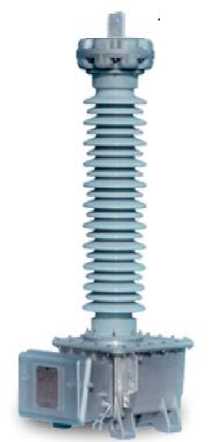

Внешний вид средства измерений приведен на рисунке 1.
Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Место пломбировки от несанкционированного доступа (A) и обозначение места нанесения знака поверки (Б)
Рисунок 1 - Общий вид средства измерений
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Количество |
|
Трансформатор напряжения емкостной OTCF 126 (зав. №№ 702852801- |
12 шт . |
|
702852812) | |
|
Паспорт |
12 экз. |
