Номер по Госреестру СИ: 65570-16
65570-16 Стенды испытательные одноосевые
(СИО-1)
Назначение средства измерений:
Стенды испытательные одноосевые СИО-1 (далее по тексту - стенды) предназначены для измерений угловой скорости.
Внешний вид.
Стенды испытательные одноосевые
Рисунок № 1
Внешний вид.
Стенды испытательные одноосевые
Рисунок № 2
Внешний вид.
Стенды испытательные одноосевые
Рисунок № 3
Внешний вид.
Стенды испытательные одноосевые
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.10.2026
Номер записи - 156972
ID в реестре СИ - 379372
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СИО-1, Нет модификации,
Производитель
Изготовитель - ООО "НПК "Диагностика"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Статистика
Кол-во поверок - 49
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 19
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1630 от 2016.10.27 Об утверждениии типов СИ (117 позиций)
№1845 от 2021.08.24 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
Наличие аналогов СИ: Стенды испытательные одноосевые (СИО-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "НПК "Диагностика"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43296-09 20.02.2020 |
Гониометры динамические, ДГ-03Л ООО "НПК "Диагностика" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
43297-09 27.01.2025 |
Гониометры статические, СГ-Ц ООО "НПК "Диагностика" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
51750-12 11.08.2027 |
Автоколлиматоры цифровые, АК-Ц ООО "НПК "Диагностика" (РОССИЯ г.С.-Петербург) |
ОТ МП |
1 год |
|
64034-16 18.05.2021 |
Автоколлиматоры цифровые, АК-3Ц ООО "НПК "Диагностика" (РОССИЯ г.С.-Петербург) |
ОТ МП |
2 года |
|
65570-16 27.10.2026 |
Стенды испытательные одноосевые, СИО-1 ООО "НПК "Диагностика" (РОССИЯ г.С.-Петербург) |
ОТ МП |
2 года |
|
72732-18 16.10.2024 |
Автоколлиматоры, АК-У (мод. АК-03У и АК-1У) ООО "НПК "Диагностика" (РОССИЯ г.С.-Петербург) |
ОТ МП |
2 года |
|
75632-19 24.07.2024 |
Гониометры, ДГ-Ц (мод. ДГ-03Ц и ДГ-1Ц) ООО "НПК "Диагностика" (РОССИЯ г.С.-Петербург) |
ОТ МП |
2 года |
|
77933-20 24.03.2025 |
Автоколлиматоры, АК-У мод. АК-01У, АК-02У, АК-05У ООО "НПК "Диагностика" (РОССИЯ г.С.-Петербург) |
ОТ МП |
2 года |
Кто поверяет Стенды испытательные одноосевые (СИО-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 41 | 33 | 7 | 0 | 40 | 33 | 7 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Стенды испытательные одноосевые (СИО-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) является встроенным и загружается в память контроллера пульта управления при его производстве и может быть изменено в эксплуатации только в сервисных центрах специалистами, прошедшими обучение на заводе-изготовителе и имеющими право на пломбирование изделия.
Программное обеспечение реализует функциональность стенда и обеспечивает выполнение следующих функций:
- управление приводом стенда;
- задание и отображение значения угловой скорости;
- проведение и отображение результатов измерений.
ПО недоступно для изменения вне заводских условий без использования специального оборудования производителя. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения стенда
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
ДИАГ.764000.001 1.1 |
|
Номер версии (идентификационный номер) ПО |
1.1 и выше |
|
Цифровой идентификатор (контрольной суммы исполняемого кода) ПО |
421 c277b07b9ee2b0158cc4939138eaa, md5 |
|
Примечание: Значение контрольной суммы приведено для версии 1.1. | |
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Лист № 3 Всего листов 4Знак утверждения типа
Знак утверждения типананосится на лицевую панель пульта управления и информационную табличку электромеханического блока фотохимическим методом, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к стендам испытательным одноосевым СИО-1
1 ДИАГ.764000.001 ТУ «Стенд испытательный одноосевой СИО-1. Технические условия».
Поверка
Поверкаосуществляется по документу МП 253-203-2016 «Стенды испытательные одноосевые СИО-1. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» 16.07.2016 г.
Основные средства поверки:
-
- тахометр универсальный цифровой TESTO-470, рег. № 32471-06;
-
- призма правильная многогранная ППМ 4-24-1, рег. № 62371-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на информационную табличку электромеханического блока.
Изготовитель
ООО «Научно-производственный комплекс «Диагностика»
ИНН 7814381252
Адрес: 197342, Россия, г. Санкт-Петербург, наб. Черной речки, 41 Тел./факс: (812)702-5061 / (812) 702-5064
E-mail: info@diagnostika-spb.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон (812)251-76-01, факс (812)713-01-14
http:// www.vniim.ru; E-mail: info@vniim.ru
Стенд представляет собой оптико-механический аппаратно-программный комплекс и состоит из электромеханического блока и пульта управления (ПУ).
В состав электромеханического блока входит механическая система, источники питания и двигатель.
В механической системе в радиальных подшипниках установлен вал. Сверху с валом соединена планшайба для установки и закрепления исследуемого изделия. Вал приводится во вращение с помощью двигателя, установленного внутри электромеханического блока и подключённого к электрическим контактам источников питания.
На подвижной планшайбе и неподвижном корпусе установлены разъёмы, соединённые между собой через токосъёмник.

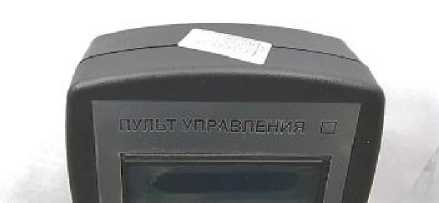

ПУ включает в себя контроллер управления двигателем. Конструктивно ПУ представляет собой портативное устройство, задающее параметры и направление движения планшайбы. ПУ снабжён ЖК экраном, на котором отображается версия программного обеспечения и текущее значение заданной частоты вращения. ПУ электрическими соединениями подключён к двигателю.
Общий вид стенда и схема пломбировки представлены на рисунках 1, 2а и 2б соответственно.
Рисунок 1 - Общий вид стенда
Пломбы размещаются на корпусе электромеханического блока (рисунок 2а) и на корпусе ПУ, как показано на рисунке 2б.
а)
Рисунок 2 - Пломбирование стенда а) - электромеханический блок; б) - ПУ
Стенд испытательный одноосеврй
СИО-1
ДИАГ 764000.001 ТУ
зав.Ns Т'ЛУД
we.
S НПК "Диагностика"
WWW diiignastih.i'fiptj m.
©
Таблица 3 - Комплектность стенда
|
Наименование |
Обозначение |
Количество |
|
1 Электромеханический блок |
ДИАГ.764000.001 |
1 шт. |
|
2 Пульт управления |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
3 Комплект соединительных кабелей |
1 шт. | |
|
4 Руководство по эксплуатации |
ДИАГ. 764000.001 РЭ |
1 экз. |
|
5 Паспорт |
ДИАГ. 764000.001 ПС |
1 экз. |
|
6 Стенды испытательные одноосевые СИО-1. Методика поверки |
МП 253-203-2016 |
* 1 экз. |
|
* - один экземпляр в один адрес поставки | ||
Таблица 2 - Метрологический и технические характеристики стенда
|
Наименование характеристики |
Значение |
|
Диапазон измерений угловой скорости, °/с |
±480 |
|
Дискретность задания угловой скорости, °/с |
0,1 |
|
Пределы допускаемой относительной погрешности измерений угловой скорости при измерении на угле 15°, % - для угловой скорости 1°/с; |
±2,5 |
|
- для угловой скорости в диапазоне от 1,1 до 4 вкл. °/с; |
±1,0 |
|
- для угловой скорости в диапазоне от 4,1 до 7 вкл. °/с. |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений угловой скорости при измерении на угле 360° для угловой скорости в диапазоне от 6 до 480 °/с, % |
±0,1 |
|
Параметры электропитания: напряжение, В |
230±23 |
|
частота, Гц |
50±1 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от плюс 10 до плюс 35 |
|
- относительная влажность воздуха, %, не более |
85 |
|
Масса, кг, не более - электромеханический блок |
35 |
|
- пульт управления |
0,6 |
|
Г абаритные размеры, мм, не более электромеханический блок | |
|
- диаметр |
350 |
|
- высота |
380 |
|
пульт управления - длина |
210 |
|
- ширина |
110 |
|
- высота |
70 |
|
Г рузоподъёмность стенда, кг, не более |
10 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
20000 |
