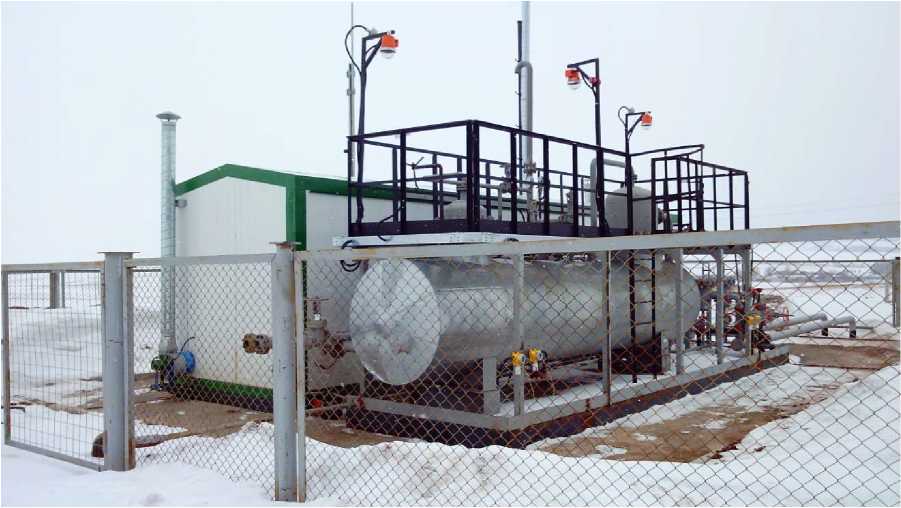

Регистрационный номер

Наименование

Назначение

Место расположения

Технические характеристики

15201-11

Расходомер массовый

Promass 40E50-2430/0 40E50-

AD6SACB1A4BA+Z1

прямое измерения массового расхода нефтяного газа

Система измерения качества попутного нефтяного газа

DN40, PN4,0 МПа.

Qmin=2,2 т/ч Qmax=22,5 т/ч Пределы допускаемой относительной погрешности в диапазоне расхода ±0,5%

15201-11

Расходомер массовый

Promass 83F1F-5A30/0 83F1F-

AD6SAA41AEAA+Z1

прямое измерения массы (массового расхода) брутто и плотности сырой нефти

Измерительная линия нефти №1

DN100, PN4,0 МПа.

Qmin=6,0 т/ч Qmax=90,0 т/ч

Пределы допускаемой относительной погрешности в диапазоне расхода ±0,05 %.

15201-11

Расходомер массовый

Promass 83F1F-5A30/0 83F1F-

AD6SAA41AEAA+Z1

прямое измерения массы (массового расхода) брутто и плотности сырой нефти

Измерительная линия нефти №2

DN100, PN4,0 МПа.

Qmin=6,0 т/ч

Qmax=90,0 т/ч

Пределы допускаемой относительной погрешности в диапазоне расхода ±0,05%.

Регистрационный номер

Наименование

Назначение

Место расположения

Технические характеристики

24604-12

Влагомер сырой нефти BCH-2

измерение объемной доли воды в нефти для вычисления массы (массового расхода) нетто сырой нефти

Линия качества БИК

DN100, PN4,0 МПа Диапазон измерения влагосодержания от 0 до 100 %.

Пределы допускаемой абсолютной погрешности:

±1,0 (при содержании воды от 50 до 70%;

±1,5 % (при содержании воды от 70 до 100%

41560-09

Преобразователь давления Cerabar М

PMP 41-

GE24SBJ11111

Измерение избыточного давления сырой нефти и нефтяного газа

Сепаратор НГС, измерительная линия нефти №1,2, СИКГ.

Диапазон измерений -от 0 до 4 МПа, пределы основной приведенной погрешности не более ±0,2%, выходной сигнал - от 4 до 20 мА SIL HART, взрывозащита - ATEX II 2G Ex d IIC T6 Gb

41560-09

Преобразователь разности давлений Deltabar S PMD75-5AA7H212CAA

Измерение перепада давления

Фильтры

Ф101, Ф102

Диапазон измерений от 0 до 300 кПа, пределы допускаемой основной погрешно-сти не более ±0,2%, выходной сигнал от 4 до 20 мА SIL HART, взрывозащита - ATEX II 2G Ex d IIC T6 Gb

37416-08

Комплекс измерительно-вычислительный

«ЗОДИАК»

Измерение электрических сигналов от первичных преобразователей и вычисление объема, массы нефти и газа

Входит в со

став СОИ

Допускаемая относительная погрешность преобразования электрического сигнала и вычисление объема и массы нефти и газа равна ±0,05%

Регистрационный номер

Наименование

Назначение

Место расположения

Технические характеристики

24849-10

Преобразователь расчетно-измерительный

ТЭКОН-19

Измерение электрических сигналов от первичных преобразователей и вычисление объема нефтяного газа

Входит в состав СОИ

Пределы допускаемой приведенной погрешности преобразования измеренных значений силы тока в значения физических величин, измеряемых первичным ИП при нормирующем значении, равном диапазону измерения ИП, ±0,0001%;

пределы допускаемой относительной погрешности расчета расхода, объема, массы и количества газов и газовых смесей, приведенных к стандартным условиям, ± 0,1%

26803-11

Манометр МПТИ-У2 -

0...4 МПа - 0,6

Измерение избыточного давления сырой нефти и нефтяного газа

коллекторы БТ, измерительная линия газа №1, изме-рительн. линии нефти №1,2, сепаратор, фильтры

Диапазон измерений от 0 до 4 МПа, класс точности 0,6, присоединением к процессу - наружная резьба М20х1,5, радиальный, диаметр корпуса 160 мм, температура окружающей среды от    -

50 до +60 °C, IP53

29935-05

Термопреобразователь универсальный ТПУ 0304 Exd/M1

Измерение температуры воздуха

БТ, БА

Вид взрывозащиты -1ExdIICT5, длина монтажной части - 80 мм; абсолютное значение пределы допускаемой основной приведенной погрешности ±0,25%; диапазон преобразуемых температур от -50 до +200 °С; выходной сигнал от 4 до 20 мА

Регистрационный номер

Наименование

Назначение

Место расположения

Технические характеристики

26239-06

Датчик температуры

Е-Н TR63

Измерение температуры сырой нефти и нефтяного газа

Измерительная линия газа, выходной коллектор нефти

Вид взрывозащиты -ATEX II 2 GD Ex d IIC, пределы допускаемой приведенной погрешности ±0,15%; диапазон преобразуемых температур -от 50 до +200 °С; 4-х проводн.жидкокри-сталлический экран, присоединение к процессу - резьба 1/2"NPT-M, 316

303-91

Термометр ртутный стеклянный лабораторный ТЛ-4

Измерение температуры сырой нефти и нефтяного газа

Измерительная линия газа, выходной коллектор нефти

Диапазон измерений от 0° до +55°С, пределы допускаемой абсолютной погрешности ±0,2°С, цена деления 0,1°С, термометрическая жидкость - ртуть, длина термометра 530 мм, диаметр 11 мм

Наименование характеристики

Значение

Измеряемая среда

нефть сырая

Количество измерительных линий БИЛ, шт.

1 рабочая,

1 контрольная

Количество измерительных линий ГИЛ, шт.

1 рабочая

Диапазон измерений расхода, т/ч

от 5 до 50

Кинематическая вязкость, мм²/с (сСт), не более

180

Диапазон плотности измеряемой среды, кг/м³

от 1005 до 1166

Газовый фактор при температуре измеряемой среды +20 °С и избыточном давлении равном нулю, м³/т

• - минимальная

• - максимальная

0,9

43,5

Плотность попутного нефтяного газа при температуре измеряемой среды 20 °С и избыточном давлении равном нулю, кг/м³

1,31

Суммарные потери давления в системе при максимальном расходе и максимальной вязкости, МПа, не более

• - при проведении измерений

• - при проведении поверки и контроля метрологических характеристик

0,2

0,4

Давление измеряемой среды, МПа, не более

4,0

Диапазон температуры измеряемой среды, °С

от +5 до +50

Наименование характеристики

Значение

Объемная доля воды, % - минимальная

50

- максимальная

95

Давление насыщения сырой нефти, МПа

от +4,2 до +7,3

Массовая концентрация хлористых солей, мг/дм3, не более

20000

Массовая доля механических примесей, %, не более

0,2

Содержание свободного газа

отсутствует

Режим работы системы

непрерывный

Пределы допускаемой относительной погрешности системы при измерении массы сырой нефти, %

±2,5

Пределы допускаемой относительной погрешности системы при измерении массы нетто сырой нефти, %: при содержании воды в сырой нефти, 0 до 70% включ.

±6,0

св. 70 до 95% включ.

±15,0

св. 95 до 98%

±30,0

Пределы допускаемой относительной погрешности системы при измерении объема попутного нефтяного газа, %:

±5,0

Параметры электрического питания: Напряжение переменного тока, В трехфазное

380

двухфазное

220

Частота, Гц

50

Условия эксплуатации:

- температура окружающего воздуха, °С

от -47 до +50

- относительная влажность окружающего воздуха, %

86

- атмосферное давление, кПа

от 80 до 120
