Номер по Госреестру СИ: 65322-16
65322-16 Счетчики-расходомеры массовые кориолисовые
(OVAL мод. ALTImass Type U, ALTImass Type S и ALTImass Type B)
Назначение средства измерений:
Счетчики-расходомеры массовые кориолисовые OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B предназначены для измерений массового расхода и массы жидкости и газа, и плотности жидкости.
Внешний вид.
Счетчики-расходомеры массовые кориолисовые
Рисунок № 1
Программное обеспечение
счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B встроенное.Функции программного обеспечения: вычисление массового расхода, массы и плотности, регистрацию, хранение, передачу и отображение полученной информации.
Идентификационные данные метрологически значимой части программного обеспечения счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B приведены в таблице 1.
Таблица1 - Идентификационные данные метрологически значимой части программного обеспечения счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B
Идентификационные данные (признаки) |
Значение | ||||
Наименование программного обеспечения (ПО) |
ALTImass | ||||
Идентификационное наименование ПО |
Main CPU |
LCD CPU |
I/O CPU |
DSP1 |
DSP2 |
Номер версии (идентификационный номер) ПО |
3.12 |
3.08 |
1.12 |
1.1.0.3 |
3.1.0.4 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
372a |
3618 |
2b08 |
4e18 |
e5ca |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Конструкция счетчиков-расходомеров массовых кориолисовых OVAL модификаций
ALTImass Type U, ALTImass Type S и ALTImass Type B исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Программное обеспечение счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B соответствует уровню «высокий» согласно Р 50.2.077-2014.
Программное обеспечение не влияет на метрологические характеристики счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпусе первичного преобразователя расхода счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B, методом лазерной гравировки и по центру титульных листов руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведена в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам-расходомерам массовым кориолисовым OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B
Техническая документация фирмы «OVAL Corporation», Япония.
Поверка
Поверкаосуществляется по документу МП 0367-1-2015 «Инструкция. ГСИ. Счетчики-расходомеры массовые кориолисовые OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B. Методика поверки», утвержденному ФГУП «ВНИИР» 12.10.2015 г.
Основные средства поверки:
-
- вторичный эталон единиц массового расхода (массы) жидкости по ГОСТ 8.142-2013, ГОСТ 8.374-2013 в диапазоне значений, соответствующему диапазону измерений массового расхода жидкости счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B;
-
- рабочий эталон единицы плотности 1 разряда ГОСТ 8.024-2002 с диапазоном значений соответствующим контрольным точкам при поверке, пределы допускаемой абсолютной погрешности ±0,1 кг/м3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B, а также на пломбы, установленные в соответствии с рисунком 2.
Изготовитель
Фирма «OVAL Corporation», Япония
3-10-8 Kamiochiai, Shinjuku-ku, Tokyo 161-8508
Телефон: 81-3-3360-5061
Факс:81-3-3365-8601
Заявитель
Общество с ограниченной ответственностью «Научно-техническое объединение «Уником» (ООО «НТО «Уником»)
ИНН 4207011542
Адрес: 650000, г.Кемерово, ул.50 лет Октября, 12а, оф.207
Телефон/факс: (3842) 58-39-37
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Телефон:(843) 272-70-62, факс: (843) 272-00-32
Е-mail: office@vniir.org, сайт: www.vniir.org
Принцип действия счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B основан на использовании силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу, а изменение резонансной частоты собственных колебаний этих трубок - плотности.
Конструктивно счетчики-расходомеры массовые кориолисовые OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B состоят из первичного преобразователя расхода (сенсора) и, установленного на корпусе или удаленно, вторичного преобразователя расхода РА0К (трансмиттера).
Первичный преобразователь расхода счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U конструктивно состоит из двух U-образных трубок.
Первичный преобразователь расхода счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type S конструктивно состоит из одной прямой трубки.
Первичный преобразователь расхода счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type B конструктивно состоит из двух дугообразных трубок.
Первичный преобразователь расхода счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U модели CA010 и СА015 имеют специальное исполнение для работы при высоком давлении, модели CA025, CA040, CA050, CA080, CA100 и CA150 имеют специальное исполнение при работе при высокой температуре. Первичный преобразователь расхода счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type S имеют специальные исполнения с трубками из титана.
Общий вид счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S, ALTImass Type B приведен на рисунках 1 и 2.
Jg-J | ||
ALTImass Type U |
ALTImass Type S |
ALTImass Type B |
Рисунок 1 - Общий вид и место пломбирования счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B

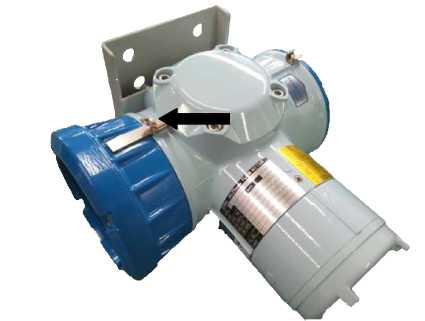

Рисунок 2 - Общий вид и место пломбирования вторичного преобразователя расхода счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B
Пломбирование счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B осуществляется с помощью проволоки и свинцовой (пластмассовой ) пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, пропущенных через отверстия крепления вторичного преобразователя расхода. Места пломбирования приведены на рисунках 1 и 2.
Программное обеспечение счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B встроенное.
Функции программного обеспечения: вычисление массового расхода, массы и плотности, регистрацию, хранение, передачу и отображение полученной информации.
Идентификационные данные метрологически значимой части программного обеспечения счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B приведены в таблице 1.
Таблица1 - Идентификационные данные метрологически значимой части программного обеспечения счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B
Идентификационные данные (признаки) |
Значение | ||||
Наименование программного обеспечения (ПО) |
ALTImass | ||||
Идентификационное наименование ПО |
Main CPU |
LCD CPU |
I/O CPU |
DSP1 |
DSP2 |
Номер версии (идентификационный номер) ПО |
3.12 |
3.08 |
1.12 |
1.1.0.3 |
3.1.0.4 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
372a |
3618 |
2b08 |
4e18 |
e5ca |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Конструкция счетчиков-расходомеров массовых кориолисовых OVAL модификаций
ALTImass Type U, ALTImass Type S и ALTImass Type B исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Программное обеспечение счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B соответствует уровню «высокий» согласно Р 50.2.077-2014.
Программное обеспечение не влияет на метрологические характеристики счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B.
Комплектность счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B представлена в таблице 3.
Таблица 3 - Комплектность счетчиков-расходомеров массовых кориолисовых OVAL
модификаций ALTImass Type U, ALTImass Type S и ALTImass Type B
Наименование |
Количество |
Счетчик-расходомер массовый кориолисовый OVAL |
1 шт. |
Кабели соединительные (раздельная монтаж) |
1 комплект |
Комплект ответных фланцев (по заказу) |
1 комплект |
Руководство по эксплуатации |
1 экз. |
Паспорт |
1 экз. |
Методика поверки МП 0367-1-2015 |
1 экз. |
Таблица 2 - счетчиков-расходомеров массовых кориолисовых OVAL модификаций
ALTImass Type U
Наименование характери стики |
Модель | |||||||||||||
СА003 |
СА006 |
СА010 |
СА015 |
СА025 |
СА040 |
СА050 |
СА080 |
СА100 |
СА150 |
СА15Н |
CA200 |
CA20H |
CA250 | |
Номинальный диаметр |
DN 10 |
DN 15 |
DN 25 |
DN 40 |
DN 50 |
DN 80 |
DN 100 |
DN 150 |
DN 200 |
DN 250 | ||||
Измеряемая среда |
Жидкость или газ |
Жидкость | ||||||||||||
Наибольший расход, т/ч |
0,144 |
0,72 |
2,4 |
7,2 |
21,6 |
78,0 |
240,0 |
684,0 |
1400,0 |
2800,0 | ||||
Наименьший расход, т/ч |
0,0036 |
0,018 |
0,06 |
0,18 |
0,54 |
1,95 |
6,0 |
17,1 |
35,0 |
70 | ||||
Наибольший расход (специальное исполнение), т/ч |
- |
1,68 |
5,1 |
21,6 |
78,0 |
240,0 |
684,0 |
- | ||||||
Наименьший расход (специальное исполнение), т/ч |
- |
0,12 |
0,39 |
0,54 |
1,95 |
6,0 |
17,1 |
- | ||||||
Пределы относительной погрешности при измерении массы:
|
± (0,1 + Q/ZS400) или ± (0,2 + Q/ZS400) для специсполнения моделей CA010 и СА015 ± (0,5 + Q/ZS-100) | |||||||||||||
Стабильность нуля ZS, т/ч |
1,840-6 |
1,840-5 |
6,040-5 |
1,8А0-4 |
5,440-4 |
1,9540-3 |
640-3 |
1,71-10’2 |
3,540-2 |
7,040-2 | ||||
Стабильность нуля ZS (специальное исполнение), т/ч |
- |
- |
2,140-4 |
6,3640-4 |
1,0840-3 |
3,940-3 |
1,240-2 |
3,4240-2 |
- | |||||
Диапазон измерений плотности, кг/м3 |
от 600 до 2000 | |||||||||||||
Пределы абсолютной погрешности при измерении плотности, кг/м3 |
±0,5 |
Наименование характери стики |
Модель | |||||||||||||||
СА003 |
СА006 |
СА010 |
СА015 |
СА025 |
СА040 |
СА050 |
СА080 |
СА100 |
СА150 |
СА15Н |
CA200 |
CA20H |
CA250 | |||
Примечание: Q - значение массового расхода, т/ч; ZS |
- значение стабильности нуля, т/ч | |||||||||||||||
Пределы абсолютной по- | ||||||||||||||||
грешности при измерении плотности (специальное исполнение), кг/м3 |
- |
±4,0 |
±3,0 |
- | ||||||||||||
Давление рабочей среды, МПа, не более |
15 |
9,4 |
13,56 |
10,6 |
8,8 | |||||||||||
Давление рабочей среды (специальное исполнение), МПа, не более |
36 |
43 |
9,4 |
13,5 |
- | |||||||||||
Температура измеряемой среды, о С |
от от - |
-40 до +130 (совместный монтаж) 200 до +200 (раздельный монтаж) | ||||||||||||||
Температура измеряемой среды (специальное исполнение), оС |
от -20 до +90 (совместный монтаж) от -200 до +200 |
от -40 до +350 | ||||||||||||||
(раздельный монтаж) | ||||||||||||||||
Температура окружающей среды, оС |
от -40 до +55 | |||||||||||||||
Относительная влажность окружающей среды, % |
от |
5 до 95 (без конденсации влаги) | ||||||||||||||
Габаритные размеры, мм, не более | ||||||||||||||||
- длина |
390 |
350 |
360 |
420 |
520 |
700 |
710 |
930 |
1300 |
1670 |
1390 |
1790 |
1790 |
2260 | ||
- ширина |
280 |
510 |
550 |
610 |
790 |
950 |
950 |
1150 |
1680 |
1680 |
1920 |
1920 |
2200 |
2200 | ||
- высота |
130 |
280 |
280 |
280 |
280 |
280 |
280 |
280 |
360 |
360 |
380 |
500 |
500 |
500 | ||
Масса, кг, не более |
12 |
11 |
12 |
13 |
27 |
45 |
45 |
97 |
312 |
357 |
372 |
408 |
732 |
780 |
Наименование характери стики |
Модель | |||||||||||||
СА003 |
СА006 |
СА010 |
СА015 |
СА025 |
СА040 |
СА050 |
СА080 |
СА100 |
СА150 |
СА15Н |
CA200 |
CA20H |
CA250 | |
Выходные сигналы:
|
от 4 до 20 от 0,1 до 10000 | |||||||||||||
Напряжение питания, В:
|
от 85 до 264 от 20 до 30 | |||||||||||||
Потребляемая мощность, Вт, не более |
15 | |||||||||||||
Средний срок службы, лет, не менее |
20 | |||||||||||||
Связь по интерфейсу |
HART, Modbus, FOUNDATION fieldbus, PROFIBUS PA |
Таблица 3 - счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass
Type S
Наименование характеристи ки |
Модель | ||||||
СS010 |
СS015 |
СS025 |
СS040 |
СS050 |
СSR50 |
СS080 | |
Номинальный диаметр |
DN 15 |
DN 25 |
DN 40 |
DN 50 |
- |
DN 80 | |
Номинальный диаметр (специальное исполнение) |
DN 10 |
DN 15 |
DN 25 |
DN 40 |
DN 50 |
DN 80 |
- |
Измеряемая среда |
жидкость | ||||||
Наибольший расход, т/ч |
1,08 |
3,6 |
10,8 |
27,0 |
54,0 |
- |
108,0 |
Наименьший расход, т/ч |
0,072 |
0,24 |
0,72 |
1,8 |
3,6 |
- |
7,2 |
Наибольший расход (специальное исполнение), т/ч |
1,83 |
6,12 |
18,3 |
45,9 |
91,8 |
- | |
Наименьший расход (специальное исполнение), т/ч |
0,072 |
0,24 |
0,72 |
1,8 |
3,6 |
- | |
Пределы относительной погрешности при измерении массы, % |
± (0,2 + Q/ZS-100) |
Наименование характеристи ки |
Модель | ||||||
СS010 |
СS015 |
СS025 |
СS040 |
СS050 |
СSR50 |
СS080 | |
Пределы относительной погрешности при измерении массы (специальное исполнение), % |
± (0,15 + Q/ZS-100) |
- | |||||
Стабильность нуля ZS, т/ч |
3,6М0-4 |
1,2М0-3 |
3,6М0-3 |
9М0-3 |
1,8М0-2 |
- |
3,6М0-2 |
Примечание: Q - значение массового расхода, т/ч; ZS - значение стабильности нуля, т/ч | |||||||
Стабильность нуля ZS (специальное исполнение), т/ч |
1,2М0-4 |
4,1М0-4 |
1,22М0-3 |
3,06М0-3 |
6,12М0-3 |
- | |
Диапазон измерений плотности, кг/м3 |
от 500 до 1500 (3 диапазона: от 500 до 1000, от 700 до 1300, от 1000 до 1500) | ||||||
Пределы абсолютной погрешности при измерении плотности (специальное исполнение), кг/м3 |
±2,0 |
- | |||||
Давление рабочей среды, МПа, не более |
2,8 | ||||||
Температура измеряемой среды, о С |
от -40 до +130 | ||||||
Температура окружающей среды, о С |
от -40 до +55 |
от -20 до +55 | |||||
Относительная влажность, % |
от 5 до 95 (без конденсации влаги) | ||||||
Габаритные размеры, мм, не более
|
550 470 280 |
600 470 280 |
680 510 280 |
900 530 280 |
1100 570 280 |
1290 570 280 |
1290 610 280 |
Масса, кг, не более |
15 |
16 |
24 |
36 |
48 |
51 |
86 |
Наименование характеристи ки |
Модель | ||||||
СS010 |
СS015 |
СS025 |
СS040 |
СS050 |
СSR50 |
СS080 | |
Выходные сигналы:
|
от 4 до 20 от 0,1 до 10000 | ||||||
Напряжение питания, В:
50/ 60 Гц
|
от 85 до 264 от 20 до 30 | ||||||
Потребляемая мощность, Вт не более |
15 | ||||||
Средний срок службы, лет |
20 | ||||||
Связь по интерфейсу |
HART, Modbus, FOUNDATION fieldbus, PROFIBUS PA |
Таблица 4 - счетчиков-расходомеров массовых кориолисовых OVAL модификаций ALTImass
Type B
Наименование характеристи ки |
Модель | |||||
СВ006 |
СВ010 |
СВ015 |
СВ025 |
СВ040 |
СВ050 | |
Номинальный диаметр |
DN 10 |
DN 15 |
DN 15 |
DN 25 |
DN 40 |
DN 50 |
Измеряемая среда |
Жидкость | |||||
Наибольший расход, т/ч |
1,2 |
3,84 |
9,6 |
28,8 |
96,0 | |
Наименьший расход, т/ч |
0,06 |
0,192 |
0,480 |
1,440 |
4,8 | |
Пределы относительной погрешности, %: |
± (0,2 + Q/ZS-100) | |||||
Стабильность нуля ZS, т/ч |
9М0-5 |
2,88М0-4 |
7,2А0-4 |
2,16М0-3 |
7,240-3 | |
Диапазон измерений плотности, кг/м3 |
от 600 до 2000 | |||||
Пределы абсолютной погрешности при измерении плотности, кг/м3 |
±3,0 | |||||
Давление рабочей среды, МПа, не более |
10,3 |
Наименование характеристи ки |
Модель | |||||
СВ006 |
СB010 |
СB015 |
СB025 |
СB040 |
СB050 | |
Температура измеряемой среды, 0 С |
от -40 до +125 | |||||
Температура окружающей среды, о С |
от -40 до +55 | |||||
Относительная влажность, % |
от 5 до 95 (без конденсации влаги) | |||||
Габаритные размеры, мм, не более
|
450 410 280 |
500 410 280 |
630 520 280 |
740 510 280 |
810 690 280 |
810 690 280 |
Масса, кг, не более |
12 |
12 |
17 |
20 |
43 |
43 |
Выходные сигналы:
|
от 4 до 20 от 0,1 до 10000 | |||||
Напряжение питания, В:
50/ 60 Гц
|
от 85 до 264 от 20 до 30 | |||||
Потребляемая мощность, Вт не более |
15 | |||||
Средний срок службы, лет |
20 | |||||
Связь по интерфейсу |
HART, Modbus, FOUNDATION fieldbus, PROFIBUS PA | |||||
Примечание: Q - значение массового расхода, т/ч; ZS - значение стабильности нуля, т/ч |
