65192-16 Мосты для измерения емкости и тангенса угла потерь
(TG-3MOD)
Назначение средства измерений:
Мосты для измерения емкости и тангенса угла потерь TG-3MOD предназначены для измерения электрической ёмкости, тангенса угла потерь (tgS) и напряжения переменного тока промышленной частоты.
Внешний вид.
Мосты для измерения емкости и тангенса угла потерь
Рисунок № 1
Программное обеспечение
В мостах используется программное обеспечение (далее - ПО), решающее задачи автоматического накопления, обработки, хранения и отображения измерительной информации. Идентификационные данные ПО приведены таблице 1.
ПО хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция мостов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
TG-3MOD Firmwar |
Номер версии (идентификационный номер) ПО |
012924-02 |
Цифровой идентификатор ПО |
OxADF39D6C |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования мостам для измерения емкости и тангенса угла потерь TG-3MOD
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ Р 8.849-2013 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической емкости и тангенса угла потерь на высоком напряжении переменного тока промышленной частоты;
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерении электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
Поверка
Поверкаосуществляется по документу МП 65192-16 «Мосты для измерения емкости и тангенса угла потерь TG-3MOD. Методика поверки», утвержденному ФГУП «ВНИИМС» в 25 апреля 2016 г.
Лист № 4 Всего листов 4 Основные средства поверки:
-
1 Универсальный калибратор Fluke 9100 (3.1.ZZM.0195.2013), эталон 1-го разряда по ГОСТ Р 8.648-2008;
-
2 мера электрической емкости МЕ -01 (3.1.ZZM.0323.2015), эталон 1- го разряда по ГОСТ 8.371-80;
-
3 мера электрической емкости и тангенса угла диэлектрических потерь CA6221D-30-10 (3.1.ZZM.0324.2015), эталон 1-го разряда по ГОСТ 8.019-75.
Знак поверки наносится в виде наклейки со штрих-кодом на корпус устройства и на свидетельство о поверке в виде оттиска клейма поверителя.
Изготовитель
Фирма «Presco AG», Щвейцария
Адрес: Zurcherstrasse 70 / CH 8104 Weiningen / Switzerland Tel. +41 (0)44 750 63 63
Fax +41 (0)44 750 63 66
Заявитель
Общество с ограниченной ответственностью "Русские Инженерные Технологии" (ООО "РИТ"), г. Санкт-Петербург
ИНН 7842531358
Юридический адрес: РФ, 191036, Российская Федерация, Санкт-Петербург, ул. 5-я Советская, д.11-13. литер А. пом. 7Н
Телефон (факс): + 7 (495) 984-02-20.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495)437-55-77 / 437-56-66 E-mail: office@vniims.ru, www.vniims.ru
Принцип действия мостов для измерения емкости и тангенса угла потерь TG-3MOD (далее по тексту мосты) основан на использовании мостовой измерительной цепи с электромагнитным компаратором токов.
Мосты состоят из металлического корпуса, на передней панели которого размещены органы управления и дисплей. Входные зажимы, разъем и включатель питания размещены на задней панели.
При работе моста к нему подключаются низковольтные выводы объекта испытаний и внешнего эталонного конденсатора.
Токи в эталонном и измерительном плече преобразуется в соответствующее напряжения трансформаторами, включенными в этих плечах. Число витков в трансформаторе эталонного плеча коммутируется группой реле.
Для компенсации фазной и квадратичной составляющих тока вторичной обмотки этого трансформатора используется отдельные цифроаналоговые преобразователи. Полярность в измерительном плече может реверсировать по знаку реактивного сопротивления и тангенсу потерь, благодаря чему балансировка моста может происходить так же для объектов индуктивного характера и с отрицательным сопротивлением.
Управление работой моста производится встроенным микроконтроллером.
Подаваемое на мост напряжение внешнего источника измеряется с использованием эталонного измерительного плеча и вводится на дисплей.
При использовании с мостом эталонного трансформатора тока типа CT-2FRO максимальный ток через измеряемую цепь увеличивается, соответственно, увеличивается максимально измеряемая емкость.
Для расширения возможностей управления измерениями, сохранения и обработки результатов, в мосте предусмотрена возможность работы с внешним персональным компьютером, подключаемым через последовательный интерфейс RS 232.
Основная область применения диагностика изоляции высоковольтного оборудования в испытательных лабораториях электротехнического и энергетического профиля.
Общий вид моста представлен на рисунке 1.
Для предотвращения несанкционированного доступа к внутренним частям моста предусмотрена пломбировка одного из винтов в нижней части корпуса.
Знак поверки наносится на лицевую панель под названием модели.

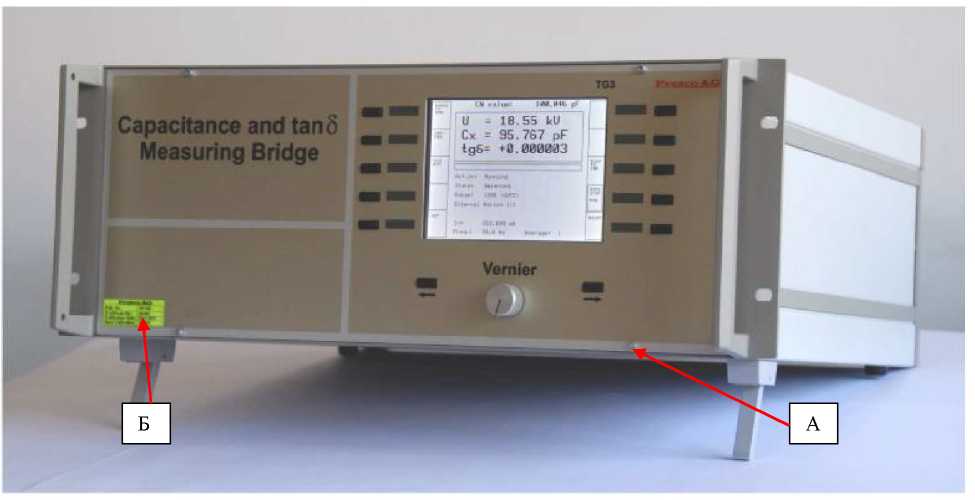

Рисунок 1 - Общий вид моста для измерения емкости и тангенса угла потерь TG-3MOD Место пломбировки от несанкционированного доступа (A) и нанесения знака поверки (Б)
Таблица 4 - Комплектность моста для измерения емкости и тангенса угла потерь TG-3MOD
Наименование |
Количество |
Мост для измерения емкости и тангенса угла потерь TG-3MOD |
1 шт. |
Измерительный кабель |
2 шт. |
Кабель питания |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Методика поверки |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значения |
Диапазон измерений электрической емкостей, пФ |
от 0,ЬСо до 1000^Со |
Диапазон измерений тангенса угла потерь tgdx |
от 140’4 до 1,0 |
Диапазон допускаемых значений емкости эталонного конденсатора Со, пФ |
от 10 до 10000 |
Диапазон допускаемых значений силы тока переменного напряжения промышленной частоты в цепи эталонного конденсатора, мкА |
от 35 до 30^ 103 |
Диапазон допускаемых значений силы тока в цепи объекта измерений, А |
от 35И0’6 до 5 |
Пределы допустимых значений напряжения переменного тока промышленной частоты, подаваемого на эталонный конденсатор, измеряемых мостом, В |
от 10 до 1 • 106 |
Наименование характеристики |
Значения |
Пределы допускаемой относительной погрешности измерения емкости, % |
±0,1 |
Пределы допускаемой абсолютной погрешности тангенса измерения угла потерь |
±5 •IO-5 |
Пределы допускаемой относительной погрешности измерения напряжения, % |
±2,0 |
Пределы допускаемой относительной погрешности измерения частоты, % |
±1,0 |
Номинальное значение частоты переменного тока, Гц |
50 |
Нормальные условия применения:
|
от +15 до +25 от 40 до 75 от 84 до 106 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значения |
Параметры электрического питания: | |
- напряжение переменного тока, В |
230±23 |
- частота переменного тока, Гц |
50±0,5 |
Потребляемая мощность, ВА, не более |
25 |
Габаритные размеры моста, мм, не более | |
- высота |
192 |
- ширина |
470 |
- длина |
500 |
Масса, кг, не более |
15 |
Условия эксплуатации: | |
- температура окружающей среды, оС |
от +5 до +40 |
- относительная влажность, % |
90 |
-атмосферное давление, кПа |
от 84 до 106,7 |
Средний срок службы, лет |
8 |
Средняя наработка на отказ не менее, ч, не менее |
7000 |
