Номер по Госреестру СИ: 65059-16
65059-16 Дозиметры многоканальные клинические
(МКД-04)
Назначение средства измерений:
Дозиметры многоканальные клинические МКД-04 (далее - дозиметры) предназначены для измерений мощности поглощенной дозы и поглощенной дозы в воде фотонного излучения.
Внешний вид.
Дозиметры многоканальные клинические
Рисунок № 1
Внешний вид.
Дозиметры многоканальные клинические
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) «Медицинский дозиметр» реализует следующие функции: режим авторизации; обработки, отображения и сохранения данных; просмотра ранее сохраненных данных; отображения состояния оборудования; отображения и редактирования параметров детекторов.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
«Медицинский дозиметр» |
Номер версии (идентификационный номер) ПО |
1.0.7 |
Цифровой идентификатор ПО (контрольная сумма исполняемого модуля) |
AB0D6275 |
Алгоритм вычисления идентификатора ПО |
CRC32 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится методом компьютерной графики на титульный лист документа «Дозиметр многоканальный клинический МКД-04. Руководство по эксплуатации ВШЛК.418263.001РЭ» и на корпус в виде специальной наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Дозиметр многоканальный клинический МКД-04. Руководство по эксплуатации ВШЛК.418263.001РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозиметрам многоканальным клиническим МКД-04
ГОСТ 8.070-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ВШЛК.418263.001ТУ Многоканальный клинический дозиметр МКД-04. Технические условия
Поверка
Поверкаосуществляется в соответствии с разделом 11 документа ВШЛК.418263.001РЭ «Дозиметр многоканальный клинический МКД-04. Руководство по эксплуатации», утвержденным ФГУП «ВНИИФТРИ» 25 января 2016 г.
Основные средства поверки:
- государственный первичный эталон единиц поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений ГЭТ 38-2011, диапазон измерений от 6,0'10-3 до 4,5-103 Гр/мин, пределы допускаемой относительной погрешности измерений ±1%.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.
Изготовитель
Акционерное общество «Научно-исследовательский институт технической физики и автоматизации» (АО «НИИТФА»)
ИНН 7726606316
Юридический адрес: 115230, Москва, Варшавское шоссе, 46 Почтовый адрес: 115230, Москва, Варшавское шоссе, 46 Тел.8-(495) 730-80-10, факс 8-(499) 611-53-44 www.vniitfa.ru; е-mail: kancelaria@vniitfa.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево Тел./факс 8-(495) 526-63-00
E-mail: office@vniiftri.ru
Конструктивно дозиметры состоят из основных частей - сцинтилляционного блока детектирования ионизирующего излучения (далее - БД), блока регистрации и обработки информации (далее - БРОИ), соединяемых между собой кабелями, и программного обеспечения «Медицинский дозиметр», устанавливаемого на персональный компьютер с операционной системой Widows XP/Vista/7/8, подключенного при помощи интерфейса Ethernet к БРОИ. БД выполнен в виде выносного зонда, представляющего собой сцинтилляционный детектор, размещенный в герметичном водонепроницаемом корпусе, и соединенный с БРОИ с помощью многожильного электрического кабеля. Возможно присоединение к БРОИ двух независимых каналов БД одновременно.
Чувствительным к ионизирующему излучению элементом детектора является сцинтилляционное волокно, к одному торцу которого приклеено зеркало, а к другому торцу - транспортное прозрачное волокно того же диаметра. Сцинтилляционный свет проходит по волокнам и регистрируется на дальнем конце фотоприемником, в качестве которого используется кремниевый фотоэлектронный умножитель SiPM. Для учета и последующего вычитания черенковского света, возбуждаемого в световоде, в корпусе детектора уложено еще одно прозрачное волокно того же размера. Для считывания сигнала с этого волокна используется отдельный SiPM. Кроме того, в корпусе рядом с фотоприемниками находится датчик температуры, используемый для программной коррекции коэффициента усиления SiPM.
Усиленный ток фотоприемников по соединительному кабелю поступает на вход БРОИ. Плата преобразования сигнала, собранная по классической схеме преобразователя ток - напряжение, включает в себя АЦП и производит обработку результатов измерений, а также передает информацию об измеряемой величине через сетевой модуль ввода-вывода при помощи интерфейса Ethernet в ПК.

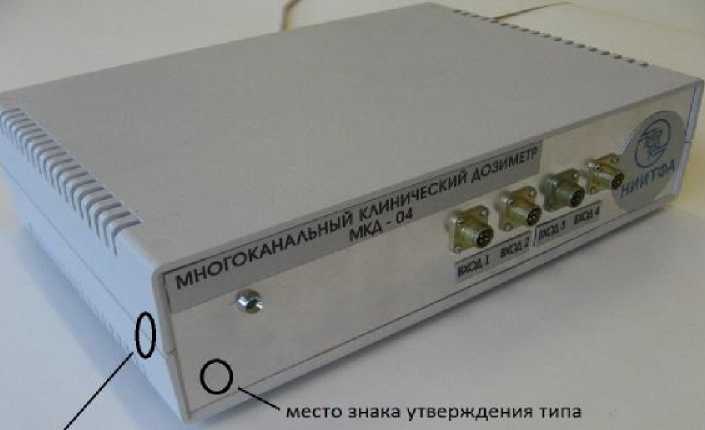

Внешний вид дозиметра, места пломбировки и размещения знака утверждения типа приведены на рисунке 1.
место пломбировки
Рисунок 1 - Внешний вид блока регистрации и обработки информации дозиметров

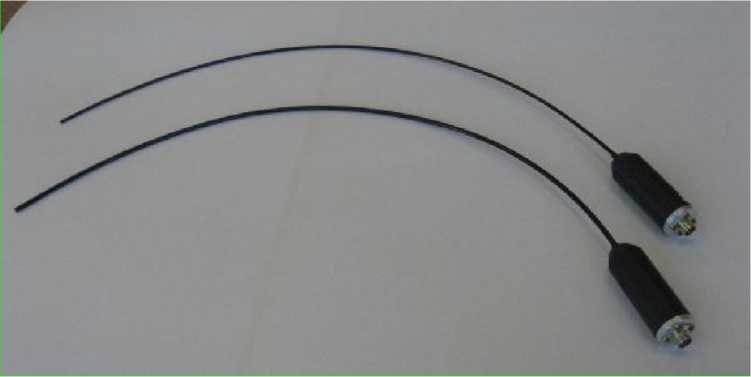

Внешний вид БД приведены на рисунке 2.
Рисунок 2 - Внешний вид БД.
Комплект поставки приведен в таблице 3. Таблица 3
Обозначение |
Наименование |
Количество |
Примечание |
ВШЛК.418263.001 |
Дозиметр многоканальный клинический МКД-04 в составе: | ||
ВШЛК.418223.001 |
Блок детектирования |
1 |
* |
Кабель сетевой |
1 | ||
ВШЛК.746611.002 |
Кабель соединительный |
1 |
* ** 5 |
Программное обеспечение «Медицинский дозиметр» |
1 | ||
ВШЛК.418263.001РЭ |
Дозиметр многоканальный клинический МКД-04. Руководство по эксплуатации |
1 | |
Примечания: * - Количество в зависимости от заказа на поставку; ** - В зависимости от заказа поставляется кабель длиной 10 м или 20 м. |
дозиметров приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение характеристики |
Диапазон измерений мощности поглощенной дозы в воде для энергии излучения нуклида 60Со, мГр/мин |
от 10 до 5'103 |
Диапазон измерений поглощенной дозы в воде для энергии излучения 60 нуклида Со, 1р |
от 0,01 до 1'103 |
Пределы допускаемой относительной погрешности измерений мощности поглощенной дозы в воде и поглощенной дозы в воде для энергии излучения нуклида 60Со, % |
±4,0 |
Анизотропия чувствительности при вращении детектора вокруг продольной оси (в диапазоне углов падения излучения от 0 до 360°) и при вращении детектора вокруг оси перпендикулярной продольной оси детектора (в диапазоне углов от 0 до 180°), %, не более |
±0,5 |
Время непрерывной работы, ч, не менее |
8 |
Нестабильность показаний дозиметра за время непрерывной работы, % |
±1,0 |
Наименование характеристики |
Значение характеристики |
Параметры питания от сети переменного тока:
|
от 85 до 242 от 47 до 53 |
Потребляемая мощность, В • А, не более |
20 |
Время установления рабочего режима, мин, не более |
15 |
Г абаритные размеры БРОИ, длина х ширина х высота , мм, не более: |
260 х 220 х 70 |
Г абаритные размеры БД, диаметр х длина , мм, не более |
30 х 700 |
Масса (без соединительного кабеля), кг, не более |
1,7 |
Средняя наработка на отказ, ч |
5000 |
Средний срок службы, лет |
5 |
Рабочие условия эксплуатации:
|
от 17 до 27 75 от 84 до 106,7 |
