Номер по Госреестру СИ: 64985-16
64985-16 Вольтметры щитовые
(SQ 72 DE, SQ 72 DS)
Назначение средства измерений:
Вольтметры щитовые SQ 72 DE, SQ 72 DS (далее - вольтметры, приборы) предназначены для измерения напряжения в электрических цепях переменного и постоянного тока.
Внешний вид.
Вольтметры щитовые
Рисунок № 1
Внешний вид.
Вольтметры щитовые
Рисунок № 2
Внешний вид.
Вольтметры щитовые
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вольтметрам щитовым SQ 72 DE, SQ 72 DS
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого
действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам.
ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей.
ГОСТ 30012.9-93 Приборы аналоговые показывающие электроизмерительные прямого
действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний.
ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки.
Изготовитель
Фирма «Automatische Mess- und Steuerungstechnik GmbH», Германия
Адрес: Enge Gasse 1, 91275 Auerbach, Germany Телефон/факс: +49 9643 9205 0 / +49 9643 9205 90
Web-сайт: http://www.ams-messtechnik.de
E-mail: info@ams-messtechnik.de
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин» (ООО «СТГТ»), г. Санкт-Петербург
Адрес: 198323, Ленинградская обл., Ломоносовский муниципальный район, Виллозское сельское поселение, Южная часть производственной зоны Горелово, ул. Сименса, д. 1 Телефон/факс: +7 (812) 643 73 00 / +7 (812) 643 59 57
Web-сайт: http://www.siemens.ru/gas-turbines
E-mail: SGTT.ru@siemens.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: +7 (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Вольтметры относятся к однодиапазонным показывающим электромеханическим приборам прямого действия с устройством представления показаний в аналоговой форме.
Вольтметры предназначены для измерения напряжения постоянного и переменного тока в однофазных и трехфазных (с помощью внешнего переключателя цепей) трех и четырехпроводных электрических сетях. Способ включения в сеть - непосредственный.
Приборы изготовлены в виде двух модификаций SQ 72 DE и SQ 72 DS, отличающихся видом измеряемого напряжения и диапазоном измерений.
Общий вид приборов представлен на рисунках 1, 2.

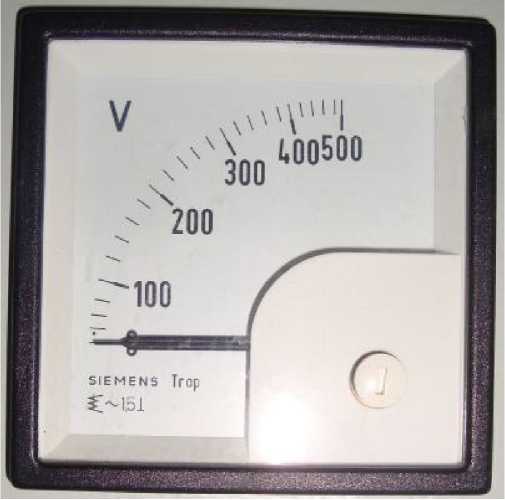

Рисунок 1 - Вольтметр щитовой SQ 72 DE Напряжение переменного тока

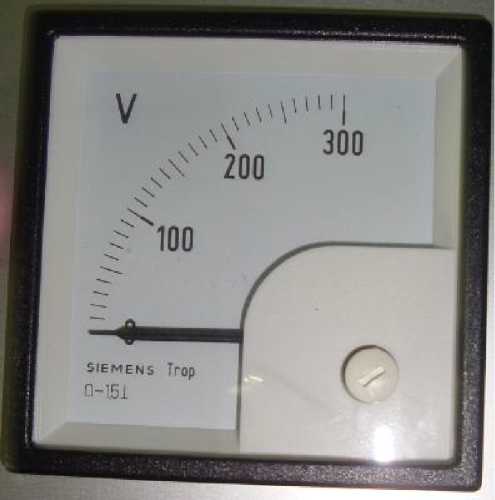

Рисунок 2 - Вольтметр щитовой SQ 72 DS Напряжение постоянного тока
Вольтметры щитовые SQ 72 DE предназначены для измерения напряжения переменного тока и являются приборами электромагнитной системы с подвижной частью на кернах и подпятниках.
Принцип действия приборов электромагнитной системы основан на взаимодействии магнитного поля измеряемого тока (тока, проходящего через неподвижную катушку) с подвижным сердечником из ферромагнитного материала.
Приборы имеют отсчетное устройство в виде неравномерной квадрантной шкалы (движение стрелки по ходу часов с углом отклонения 90 градусов) с нулевой отметкой на краю диапазона измерений и стрелочного указателя ножевого типа. Корректор нуля - механический.
Вольтметры щитовые SQ 72 DS предназначены для измерения напряжения постоянного тока и являются приборами магнитоэлектрической системы с подвижной частью на кернах и подпятниках.
Принцип действия приборов магнитоэлектрической системы основан на взаимодействии магнитного поля постоянного магнита с магнитным полем подвижной катушки, по которой протекает измеряемый ток.
Приборы имеют отсчетное устройство в виде равномерной квадрантной шкалы (движение стрелки по ходу часов с углом отклонения 90 градусов) с нулевой отметкой на краю диапазона измерений и стрелочного указателя ножевого типа. Корректор нуля - механический.
Вольтметры предназначены для щитового крепления под вырез прямоугольной формы для приборов габарита 72 мм.
Рабочее положение в пространстве - вертикальное.
Конструктивно приборы выполнены в диэлектрических пластиковых корпусах черного цвета, защищающих измерительный механизм от повреждений и загрязнения.
Клеммы подключения расположены на задней панели приборов.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Место пломбирования
Рисунок 3 - Схема пломбировки от несанкционированного доступа. Вид с тыла.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для модификаций | |
SQ 72 DE |
SQ 72 DS | |
Вид напряжения |
переменное |
постоянное |
Диапазон измерений, В |
от 0 до 500 |
от 0 до 300 |
Нормальная область частот, Гц |
от 45 до 65 |
- |
Наименование характеристики |
Значение для модификаций | |
SQ 72 DE |
SQ 72 DS | |
Класс точности |
151 | |
Длина шкалы, мм |
62 | |
Остаточное отклонение указателя от нулевой отметки шкалы, мм |
0,945 | |
Время успокоения, с |
4 | |
Пределы допускаемой дополнительной приведенной погрешности вызванной изменением положения прибора от нормального |
не более половины предела допускаемой основной приведенной погрешности | |
Пределы допускаемой дополнительной приведенной погрешности вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С |
не более предела допускаемой основной приведенной погрешности |
Примечание: 1) - Классу точности соответствуют пределы допускаемой основной приведенной погрешности ±1,5 %. За нормирующее значение при определении приведенной погрешности принимается конечное значение диапазона измерения.
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение для модификаций |
SQ 72 DE SQ 72 DE | |
Габаритные размеры, мм, (длинах ширинах глубина) |
72х72х51 |
Масса, кг |
0,15 |
Нормальные условия применения:
|
от + 18 до + 22 от 30 до 80 от 84 до 106 |
Рабочие условия применения:
|
от - 20 до + 40 до 90 от 84 до 106,7 |
