Номер по Госреестру СИ: 64900-16
64900-16 Счетчики частиц в жидкости
(SLS 1100, UltraChem 100, Ultra DI 50)
Назначение средства измерений:
Счетчики частиц в жидкости SLS 1100, UltraChem 100, Ultra DI 50 (далее - счетчики) предназначены для измерений счетной концентрации частиц, взвешенных в чистой воде, водных и неводных растворах, органических растворителях и минеральных кислотах.
Внешний вид.
Счетчики частиц в жидкости
Рисунок № 1
Внешний вид.
Счетчики частиц в жидкости
Рисунок № 2
Внешний вид.
Счетчики частиц в жидкости
Рисунок № 3
Внешний вид.
Счетчики частиц в жидкости
Рисунок № 4
Внешний вид.
Счетчики частиц в жидкости
Рисунок № 5
Внешний вид.
Счетчики частиц в жидкости
Рисунок № 6
Внешний вид.
Счетчики частиц в жидкости
Рисунок № 7
Внешний вид.
Счетчики частиц в жидкости
Рисунок № 8
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (ПО), разработанное фирмой-изготовителем специально для решения задач измерений счетной концентрации частиц в жидкости. Основные функции встроенного ПО: управление работой счетчиков, обработка, вычисление, хранение и передача результатов измерений на внешнее устройство.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) |
Значение | |
Ultra DI 50 |
UltraChem 100, SLS 1100 | |
Идентификационное наименование ПО |
Ultra DI 50 |
UltraChem 100 |
Номер версии (идентификационный номер) ПО |
не ниже v.2.7 |
не ниже v.2.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
C727EA892640 FB36E75C8387 EA33A141 |
DB359FA6AB3CDAE495 CEB7D7DFDFB755773E FF08 |
Алгоритм вычисления идентификатора ПО |
MD5 |
MD5 |
Встроенное ПО идентифицируется при подключении счетчиков к компьютеру и (или) другому внешнему устройству. Идентификационное наименование, версия ПО и заводской номер счетчиков отображаются в статусном окне программы. Встроенное ПО и измеренные данные защищены кодами и паролями разработчика ПО от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Лист № 4 Всего листов 6
Знак утверждения типа
Знак утверждения типа наносится на передние панели счетчиков в виде наклеек и на титульные листы руководств по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Счетчик частиц в жидкости SLS 1100. Руководство по эксплуатации».
«Счетчик частиц в жидкости UltraChem 100. Руководство по эксплуатации».
«Счетчик частиц в жидкости Ultra DI 50. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам частиц в жидкости SLS 1100, UltraChem 100, Ultra DI 50
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов».
Техническая документация фирмы-изготовителя.
Лист № 6 Всего листов 6
Поверка
Поверкаосуществляется в соответствии с документом МП-640-028-16 «Инструкция. Счетчики частиц в жидкости UltraChem 100, Ultra DI 50, SLS 1100. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» в марте 2016 года.
Основные средства поверки:
- рабочий эталон единицы счетной концентрации частиц в взвесях в соответствии с ГОСТ 8.606-2012, пределы допускаемой относительной погрешности измерений счетной концентрации частиц в жидкости ±7 %, регистрационный номер в Федеральном информационном фонде ZZT.0024-2013;
- секундомер СОСпр 2б регистрационный номер в Федеральном информационном фонде 11519-11.
Знак поверки наносится на свидетельство о поверке счетчиков в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «Particle Measuring Systems, Inc», США
Адрес: 5475 Airport Boulevard, Boulder, Colorado 80301, USA
Тел.: + 1 303 443-7100, + 1 800 238-1801
Факс: + 1 303 449-6870
E-mail: info@pmeasuring.com
Http: pmeasuring.com
Заявитель
Общество с ограниченной ответственностью «СокТрейд Ко» (ООО «СокТрейд Ко»), ИНН 7715359471
Юридический адрес: 127549, г. Москва, Алтуфьевское ш., д.60
Почтовый адрес: 119071, г. Москва, а/я 22
Тел./факс: + 7(495)604-44-44
E-mail: info@soctrade.com, soctrade@mail.ru
Http: www.soctrade.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
Телефон: (495) 526-63-00, факс: (495) 526-63-00
E-mail: office@vniiftri.ru
Конструктивно счетчики выполнены в виде единого блока, включающего измерительную часть и микропроцессорное устройство. Основными элементами измерительной части являются источник света (лазерный диод), фокусирующая система, фотоприемник (фотодиодная матрица), проточная ячейка (капилляр). Микропроцессорное устройство обрабатывает сигналы, полученные с фотоприемника, и сохраняет результаты измерений. Счетчики отличаются способом пробоотбора. В конструкцию счетчика SLS 1100 включено пробоотборное устройство со шприцевым насосом и расходомером, отбор пробы осуществляется из емкости, устанавливаемой на регулируемый столик, прикрепленный к стойке корпуса счетчика. В конструкции счетчиков UltraChem 100 и Ultra DI 50 пробоотборное устройство отсутствует, проба проходит через проточную ячейку при подсоединении счетчиков к источникам анализируемой жидкости. Результаты измерений выводятся как на компьютер, так и на другие внешние устройства. Подсоединение к внешним устройствам осуществляется через цифровой интерфейс RS-232 и аналоговые выходы 4-20 мА. Для отображения результатов измерений используются внешние программы SamplerSight (SLS 1100), Facility Net и Hyper Terminal (UltraChem 100 и Ultra DI 50).
Принцип работы счетчиков основан на измерении интенсивности рассеянного лазерного излучения на частицах, взвешенных в жидкости, при прохождении жидкости через проточную ячейку. Рассеянный частицей свет фокусируется на фотоприемник, где преобразуется в электрический сигнал. Амплитуда сигнала соответствует размеру частицы, количество сигналов - количеству частиц. Счетная концентрация рассчитывается программно относительно объемного расхода пробы: в счетчиках UltraChem 100 и Ultra DI 50 - относительно объемного расхода, равного 1 дм3/мин, в счетчиках SLS 1100 -относительно объемного расхода встроенного пробоотборного устройства. Представление результатов измерений предусмотрено в цифровом и графическом виде.
Внешний вид счетчиков и обозначение места для размещения знаков утверждения типа представлены на рисунках 1 - 3. Схемы пломбировки от несанкционированного доступа счетчиков представлены на рисунках 4 - 6.

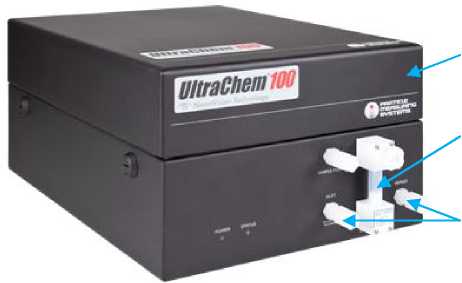

Место для размещения знака утверждения типа
Ротаметр
Штуцера для подачи и слива жидкости
Рисунок 1 - Внешний вид счетчика UltraChem 100

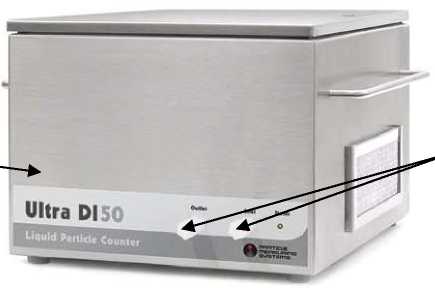

Место для размещения знака утверждения типа
Штуцера для подачи и слива жидкости
Рисунок 2 - Внешний вид счетчика Ultra DI 50
sis-им
Место для размещения знака утверждения типа
Столик для размещения емкости с пробой
Рисунок 3 - Внешний вид счетчика SLS 1100,

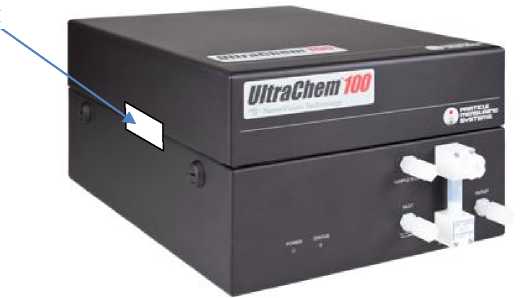

Место пломбировки
1/ltraCtiem■100
Рисунок 4 - Схема пломбировки
от несанкционированного доступа счетчика UltraChem 100

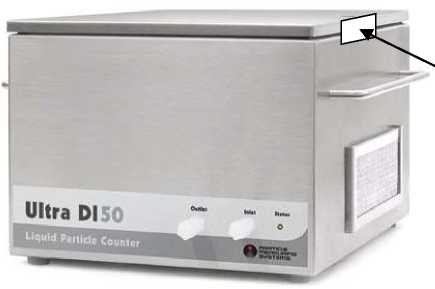

Место пломбировки
Рисунок 5 - Схема пломбировки
от несанкционированного доступа счетчика Ultra DI 50

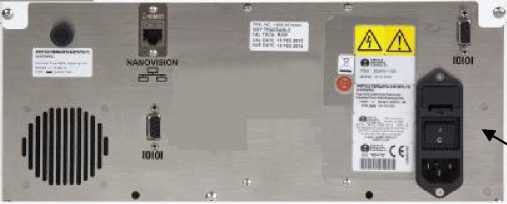

Место пломбировки
Задняя панель счетчика
Рисунок 6 - Схема пломбировки от несанкционированного доступа счетчика SLS 1100
Место пломбировки
Комплект поставки счетчиков приведен в таблице 3. Таблица 3 - Комплект поставки
Наименование |
Количество |
Примечание |
1 Счетчик частиц в жидкости SLS 1100, или UltraChem 100 или Ultra DI 50 |
1 |
по заказу |
2 Комплект пробоотборных трубок |
1 | |
3 Программное обеспечение SamplerSight |
1 |
для SLS 1100 |
4 Соединительный кабель RS 232 |
1 | |
5 Сетевой кабель |
1 | |
6 Руководство по эксплуатации |
1 | |
7 Паспорт |
1 | |
8 Методика поверки МП-640-028-16 |
1 |
Основные метрологические и технические характеристики счетчиков приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
Наименование характеристики |
Значение характеристики |
Пороговые1) значения измерительных каналов, нм: | |
счетчика Ultra DI 50; |
50; 100; 150; 200 |
счетчиков UltraChem 100, SLS 1100 |
100; 200; 300; 500 |
Максимальная измеряемая счетная концентрация частиц в жидкости, дм-3: |
107 |
счетчика Ultra DI 50; | |
счетчиков UltraChem 100, SLS 1100 |
3 • 106 |
Пределы допускаемой приведенной2) погрешности измерений счетной концентрации частиц в жидкости, % |
±10 |
Номинальный объемный расход отбираемой пробы в счетчике SLS 1100, мл/мин |
20 |
Пределы допускаемой относительной погрешности установки объемного расхода отбираемой пробы в счетчике SLS 1100, % |
±10 |
Собственный фон счетчиков UltraChem 100, SLS 1100, дм-3, не более |
20 |
Напряжение питания от сети переменного тока частотой (50 ± 5) Гц, В |
220±22 |
Габаритные размеры (длина х ширина х высота), мм, не более: | |
счетчика Ultra DI 50; |
430 х 430 х 270 |
счетчика UltraChem 100; |
340 х 350 х 230 |
счетчика SLS 1100 |
381 х 220 х 434 |
Масса, кг, не более: | |
счетчика Ultra DI 50; |
21,0 |
счетчика UltraChem 100; |
16,0 |
счетчика SLS 1100 |
19,1 |
Рабочие условия применения: -температура окружающего воздуха, °С |
от +15 до +30 |
-относительная влажность окружающего воздуха, %, |
от 30 до 80 без конденсата |
-атмосферное давление, кПа |
от 84 до 106,7 |
Примечания | |
1) Пороговые значения измерительных каналов счетчиков соответствуют минимальным | |
размерам частиц, регистрируемых в этих каналах. 2) Погрешность измерений счетной концентрации частиц в жидкости | |
нормирована как | |
приведенная к максимальному значению диапазона измерений. | |
Метрологические характеристики счетчиков установлены на тестовых растворах | |
монодисперсных латексов. |
Лист № 5 Всего листов 6
