Номер по Госреестру СИ: 64847-16
64847-16 Преобразователи давления измерительные
(A-Flow серии PT)
Назначение средства измерений:
Преобразователи давления измерительные A-FLOW серии PT (далее - преобразователи) предназначены для измерений и непрерывного преобразования избыточного или абсолютного давления жидких и газообразных сред в нормированный аналоговый выходной сигнал постоянного тока или напряжения.

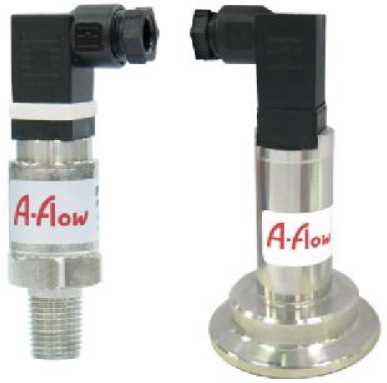

Внешний вид.
Преобразователи давления измерительные
Рисунок № 1

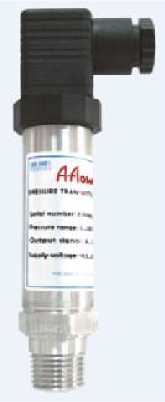

Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус преобразователя методом липкой аппликации и (или) на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Преобразователи давления измерительные A-FLOW серии PT. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям давления измерительным A-FLOW серии PT
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.802-2012. ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013. ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1406 Па.
ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическим аналоговыми выходными сигналами ГСП.
Техническая документация A-FLOW, Тайвань.
ТУ 4212-006-74081055-2016 Преобразователи давления измерительные A-Flow серии PT. Технические условия.
Поверка
Поверкаосуществляется в соответствии с документом МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Манометры избыточного давления грузопоршневые:
МП-2,5; МП-6, МП-60, МП-600, МП-2500; (регистрационный номер 31703-06).
Вакуумметр грузопоршневой МВП-2,5; (регистрационный номер 1652-99).
Манометр абсолютного давления МПА - 15; (регистрационный номер 4222-74).
Микроманометры жидкостные МКВК-250; (регистрационный номер 22995-02).
Вольтметр универсальный Щ31. (регистрационный номер 6027-01).
Мера электрического сопротивления Р3030; (регистрационный номер 8238-81).
Знак поверки может наноситься на боковую поверхность корпуса, и/или на эксплуатационную документацию и/или на свидетельство о поверке.
Изготовитель
ООО "Мониторинг Вентиль и Фитинг"107023, Россия, г. Москва, Мажоров переулок, дом 14, стр.2,
Тел: +7 (495)988-64-44
Сайт: mvif.ru
ИНН 7714561565
Заявитель
ООО “Флюид-Лайн”,
Арес: 107023 Москва, Семеновский пер. д. 6.
Тел: +7(495) 984-41-00, (495)517-72-61, (495)517-02-61 ИНН 7719716822.
Испытательный центр
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: Москва, 119361, Россия, ул. Озерная, д.46, тел.: +7 (495) 437-55-77, т./факс +7 (495) 430-57-25 e-mail: office@vniims.ru; http://www.vniims.ru
Принцип действия преобразователей основан на уравновешивании измеряемого давления силой упругой деформации тензорезистивного первичного преобразователя. Под воздействием измеряемого давления измерительная мембрана деформируется и изменяет электрическое сопротивление в одном из плеч измерительного тензомоста преобразователя. В дальнейшем изменение сопротивления с помощью электронной схемы преобразуется в информативный параметр выходного сигнала в виде электрического тока, пропорционального измеряемому давлению.
Фотографии общего вида преобразователей представлены на рисунке 1.
Р-РТ3100
Рисунок 1 - Общий вид преобразователей давления измерительных A-FLOW серии PT
преобразователей давления измерительных A-FLOW серии PT приведены в таблице 1.
Таблица 1.
Наименование характеристики |
Р-РТ3100 |
Р-РТ5000 |
Диапазоны измерений давления, МПа -избыточное |
от - 0,1 до 0; от - 0,1 до + 0,25; |
от - 0,1 до 0; от 0 до 0,025; от 0 до 0,04; |
от - 0,1 до + 0,4; |
от 0 до 0,06; от 0 до 0,1; | |
от - 0,1 до + 0,6; |
от 0 до 0,16; от 0 до 0,25; | |
от - 0,1 до + 1; |
от 0 до 0,4; от 0 до 0,6; | |
от - 0,1 до + 1,6; |
от 0 до 1,0; от 0 до 1,6; | |
от - 0,1 до + 2,5; |
от 0 до 2,5; от 0 до 4; | |
от 0 до 0,02; от 0 до 0,06; |
от 0 до 6; от 0 до 10; | |
от 0 до 0,1; от 0 до 0,16; |
от 0 до 16; от 0 до 25; | |
от 0 до 0,25; от 0 до 0,4; |
от 0 до 40; от 0 до 60; | |
от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 30; от 0 до 0,034; от 0 до 0,103; от 0 до 0,345; от 0 до 0,69; от 0 до 3,45; от 0 до 6,89; от 0 до 13,79; от 0 до 20,68; от 0 до 34,47. |
от 0 до 100; | |
- абсолютное |
от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1,0; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100. | |
Пределы основной допускаемой приведенной погрешности, % |
±0,5; ±1 |
±0,2; ±0,05 |
Информативный параметр выходного сигнала силы постоянного тока , мА |
от 4 до 20 | |
Диапазон рабочих температур, °С |
от - 10 до + 80 |
от - 40 до + 80 |
Пределы дополнительной допускаемой погрешности от изменения температуры окружающего воздуха, % диапазона измерений на 10 оС |
±0,10 |
±0,20 |
Габаритные размеры, мм, не более: |
115x40x34 |
135x40x34 |
Масса, кг, не более |
1,0 |
1,2 |
Средний срок службы, лет: |
10 |
