Номер по Госреестру СИ: 64807-16
64807-16 Преобразователи силы постоянного и переменного тока
(MSA)
Назначение средства измерений:
Преобразователи силы постоянного и переменного тока MSA предназначены для масштабного преобразования мгновенных значений силы входного тока в изолированных от питания и выхода цепях, в мгновенные значения силы выходного тока.
Внешний вид.
Преобразователи силы постоянного и переменного тока
Рисунок № 1
Внешний вид.
Преобразователи силы постоянного и переменного тока
Рисунок № 2
Внешний вид.
Преобразователи силы постоянного и переменного тока
Рисунок № 3
Внешний вид.
Преобразователи силы постоянного и переменного тока
Рисунок № 4
Внешний вид.
Преобразователи силы постоянного и переменного тока
Рисунок № 5
Внешний вид.
Преобразователи силы постоянного и переменного тока
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям силы постоянного и переменного тока MSA
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
Поверка
Поверкаосуществляется по документу МП 64807-16 «Преобразователи силы постоянного и переменного тока MS А. Методика поверки», утвержденному ФГУП «ВНИИМС» 8 июня 2016 г.
Перечень основных средств поверки:
-
1 Универсальный калибратор Fluke 9100 (3.1.ZZM.0195.2013);
-
2 Вольтметр универсальный цифровой GDM-78255А (Госреестр № 38428-08);
-
3 Трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (Госреестр № 19457-00);
-
4 Вольтметр универсальный В7-78/1 (Госреестр № 31773-06);
-
5 Шунт измерительный стационарный взаимозаменяемый 75ШСМ.М (Госреестр № 40474-09).
Знак поверки наносится в виде наклейки со штрих-кодом на корпус устройства и на свидетельство о поверке в виде оттиска клейма поверителя.
Изготовитель
Фирма «Mors Smitt B.V.», Нидерланды
Адрес: Vrieslantlaan 6, Utrecht, Netherland
Tel. +31-30-44 2883013
Fax +31-30-44 2898816
Web-сайт: www.morssmitt.com
Заявитель
Общество с ограниченной ответственностью «Сигнум» (ООО «Сигнум»), г. Москва ИНН 7717659872Юридический адрес: 129347, г. Москва, ул. Ротерта д.2, помещение 1, комната 3, этаж 1
Почтовый адрес: РФ, 129164 г. Москва ул. Маломосковская д.21 к.2 оф.7
Телефон (факс): +7 (926) 471-68-97
Web-сайт: ooosignum.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия преобразователей силы постоянного и переменного тока MSA (далее по тексту преобразователи) основан на компенсации магнитного поля в следящей системе. Усиленный сигнал датчика Холла подается в обмотку, компенсирующую магнитное поле, создаваемое первичной обмоткой (шиной).
Преобразователи состоят из изоляционного корпуса в котором находятся замкнутый магнитопровод с обмоткой и датчиком Холла, электронная схема обработки сигнала на печатной плате и токозадающий резистор, определяющий диапазон преобразования тока.
Преобразователи выпускаются в следующих модификациях MSA100, MSA200, MSA300, MSA500, MSA500-01, MSA500-S-0093, MSA1000, MSA2000, MSA2010 которые отличаются диапазонами преобразования, габаритными размерами и массой.
Схема заказа преобразователей:
MS Аххх - х - х - х - x - x - х - х
-
1 2 3 4 5 6 7 8
Где:
-
1 Модификация преобразователя;
-
2 Тип монтажа первичной шины: S - отверстие для внешней шины; T - с собственной шиной; F - отверстие для внешней шины со специальной крепежной рамой;
-
3 Коэффициент масштабного преобразования: 1 - 1:1000; 2 - 1:2000; 3 - 3:1000; 4 - 1:4000; 5 - 1:5000;
-
4 Тип подключения вторичной цепи: A - клеммы M4; B - клеммы Faston 6,35 мм; C - гибкие выводы; D - клеммы M5; E или F - клеммы M5 с Faston 6,35 мм; I - разъем Trim Trio SMS 6 PDH1 (Burndy);
-
5 Электрическая прочность: 1 - 3 кВ; 2 - 6 кВ; 3 - 10 кВ; 3 - 10 кВ; 4 - 12 кВ;
-
6 Погрешность коэффициента масштабного преобразования: 1 - 1,0 %; 2 - 0,5 %;
-
7 Диапазон рабочих температур: 3 - от минус 40 oC до +85 oC; 4 - от минус 50 oC до +85 oC;
7 Экран ЭМП: N - без экрана ЭМП; Y - с экраном ЭМП.
Общий вид преобразователей представлен на рисунке 1.
Преобразователи являются не разборными устройствами, доступ к внутренним частям не возможен.
Знак поверки наносится на ровную боковую сторону.
MSA100, MSA200, MSA300
MSA500
MSA500-01, MSA1000
MSA500-S-0093
MSA2000

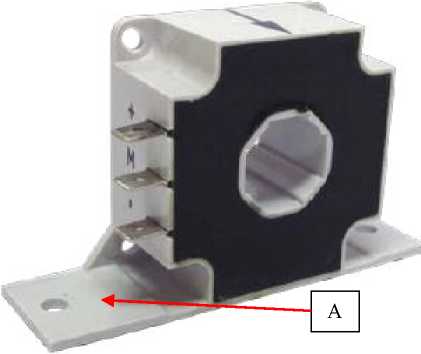

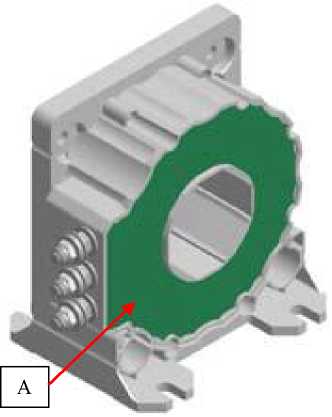

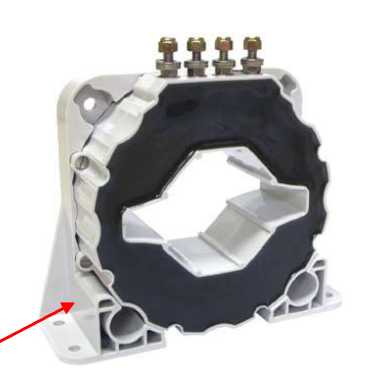

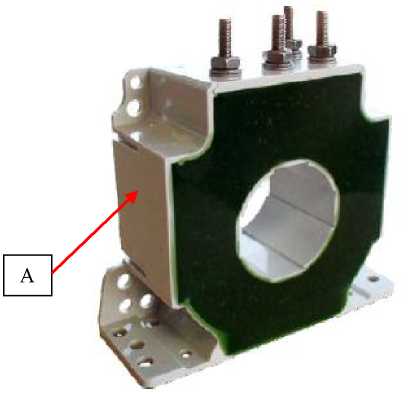

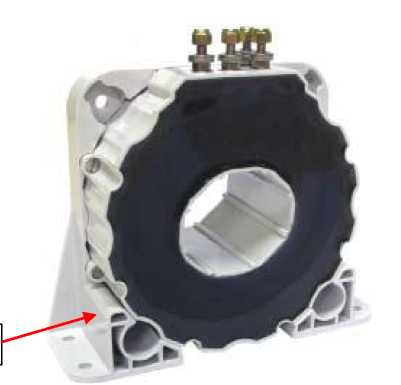

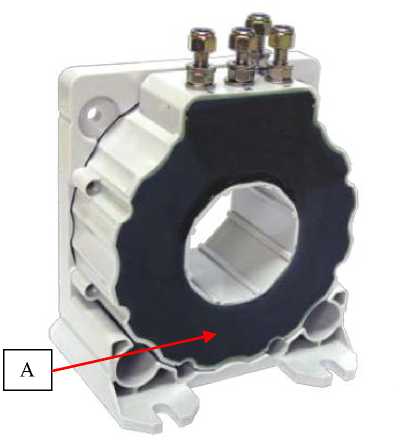

Рисунок 1 - Общий вид преобразователей силы постоянного и переменного тока MSA Место нанесения знака поверки (A)
А
MSA2010
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значения |
Номинальные значения (IPN) силы переменного тока промышленной частоты / силы постоянного тока для модификации MS А100, А |
100 / ±200 |
Номинальные значения (IPN) силы переменного тока промышленной частоты / силы постоянного тока для модификации MSА200, А |
200 / ±400 |
Номинальные значения (IPN) силы переменного тока промышленной частоты / силы постоянного тока для модификации MSА300, А |
300 / ±500 |
Номинальные значения (IPN) силы переменного тока промышленной частоты / силы постоянного тока для модификаций MSА500, MSА500-01, MSA500-S-0093, А |
500 / ±1000 |
Номинальные значения (IPN) силы переменного тока промышленной частоты / силы постоянного тока для модификации MS А1000, А |
1000 / ±2000 |
Номинальные значения (IPN) силы переменного тока промышленной частоты / силы постоянного тока для модификаций MSА2000, MSА2010, А |
2000 / ±3000 |
Диапазон преобразования силы переменного тока промышленной |
от 0,1-(1ном) до |
частоты и силы постоянного тока, В |
1,0-(1ном) |
Номинальные значения силы вторичного тока при номинальном значении силы первичного тока 1ном, мА - для MSA100 |
100 при KN=1000 и |
50 при Kn=2000 | |
- для MSA200 |
100 при Kn=2000 и |
67 при KN=3000 | |
- для MSA300 |
150 при Kn=2000 и 100 при KN=3000 |
- для MSA500, М8А500-01, MSA500-S-0093 |
125 при Kn=4000 и 100 при Kn=5000 |
- для MSA1000 |
250 при Kn=4000 и 200 при Kn=5000 |
- для MSA2000 и MSA2010 |
500 при Kn=4000 и 400 при Kn=5000 |
Номинальные значения коэффициентов масштабного преобразования Kn - для MSA100 | |
1000 или 2000* | |
- для MSA200 и MSA300 |
2000 или 3000* |
- для MSA500, MSА500-01, MSA1000, MSA2000 |
4000 или 5000* |
- для MSA500-S-0093 |
5000 |
- для MSA2010 |
4000 |
Пределы допускаемой основной относительной погрешности коэффициента масштабного преобразования KN, % |
±0,5 или ±1,0* |
Пределы допускаемой дополнительной погрешности изменений коэффициента масштабного преобразования от изменения температуры окружающей среды в диапазоне рабочих температур на | |
каждый градус, в долях от пределов допускаемой основной погрешности |
±0,0002 |
Наименование характеристики |
Значения |
Нормальные условия применения:
|
от +15 до +25 от 30 до 80 от 84 до 106 |
* Определяется при заказе в соответствии со схемой. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значения |
Параметры электрического питания: | |
- напряжение постоянного тока, В |
от ±(15±0,75) до |
±(24±1,2) | |
Потребляемая мощность, ВА, не более | |
- MSA100, MSA200 |
2,5 |
- MSA300 |
4 |
- MSA500, МБА500-01, MSA500-S-009 |
3,5 |
- MSA1000 |
6 |
- MSA2000, MSA2010 |
13 |
Габаритные размеры, мм, не более | |
MSA100, MSA200, MSA300 | |
- высота |
49 |
- ширина |
62 |
- длина |
138 |
MSA500 | |
- высота |
88 |
- ширина |
31 |
- длина |
80 |
- МБА500-01, MSA1000 | |
- высота |
100 |
- ширина |
81 |
- длина |
126,5 |
- MSA500-S-009 | |
- высота |
122 |
- ширина |
81 |
- длина |
110 |
- MSA2000, MSA2010 | |
- высота |
170 |
- ширина |
52 |
- длина |
154 |
Масса, кг, не более | |
- MSA100, MSA200, MSA300 |
0,14 |
- MSA500 |
0,2 |
- МБА500-01, MSA1000 |
1,208 |
- MSA500-S-009 |
0,7 |
- MSA2000, MSA2010 |
1,4 |
Наименование характеристики |
Значения |
Условия эксплуатации: о - температура окружающей среды, С |
от -40 до +85 |
- относительная влажность, % |
или от -50 до +85* 90 |
-атмосферное давление, кПа |
от 84 до 106,7 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ не менее, ч, не менее |
25000 |
* Определяется при заказе в соответствии со схемой. |
