Номер по Госреестру СИ: 64558-16
64558-16 Осциллографы цифровые запоминающие
(LabMaster 10Zi-A-R)
Назначение средства измерений:
Осциллографы цифровые запоминающие серии LabMaster 10Zi-A-R (далее -осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигналов по осциллографическим каналам.
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 1
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 2
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 3
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 4
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «XStreamDSO».
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
XStreamDSO |
Номер версии (идентификационный номер ПО |
не ниже7.9.0.0 |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Осциллографы цифровые запоминающие серии LabMaster 10Zi-A-R Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серии LabMaster 10Zi-A-R
-
1 ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
2 ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
Поверка
Поверкаосуществляется в соответствии с документом 651-15-36 МП «Осциллографы цифровые запоминающие серии LabMaster 10Zi-A-R. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2016 г.
Основные средства поверки:
-
- калибратор осциллографов Fluke 9500B (рег.№ 30374-13);
-
- генератор испытательных импульсов 4005 (Рег. №37630-08);
-
- мультиметр 3458A (Рег. № 25900-03);
-
- генератор сигналов Agilent E8257D (Рег. № 53941-13);
-
- ваттметр N1914A (Рег.№ 57386-14) с измерительными преобразователями N8485A, N8487A, N8488A (Рег.№ 58375-14).
Изготовитель
Teledyne LeCroy, Inc., СШАЮридический адрес: 700 Chestnut Ridge Road, Chestnut Ridge, New York, США, 10977-6499 Почтовый адрес: 700 Chestnut Ridge Road, Chestnut Ridge, New York, США,10977-6499 Тел. +1 (845) 425-2-000
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон (факс): (495) 526-63-00
E-mail: office@vniiftri.ru
Конструктивно осциллограф состоит из управляющего модуля, модулей сбора данных и блока расширения. Управляющий модуль оснащается сенсорным экраном.
Принцип действия осциллографов основан на аналогово-цифровом преобразовании входного сигнала с последующей его цифровой обработкой и индикацией выборки сигнала с результатами измерений на экране осциллографа. Встроенный микропроцессор обеспечивает диалоговое управление работой осциллографа.
Осциллографы выпускаются в следующих модификациях: LabMaster 10-20Zi-A-R; LabMaster 10-25Zi-A-R; LabMaster 10-30Zi-A-R; LabMaster 10-36Zi-A-R; LabMaster 10-50Zi-A-R; LabMaster 10-59Zi-A-R; LabMaster 10-65Zi-A-R. Модификации осциллографов отличаются друг от друга полосой пропускания, максимальной частотой дискретизации.

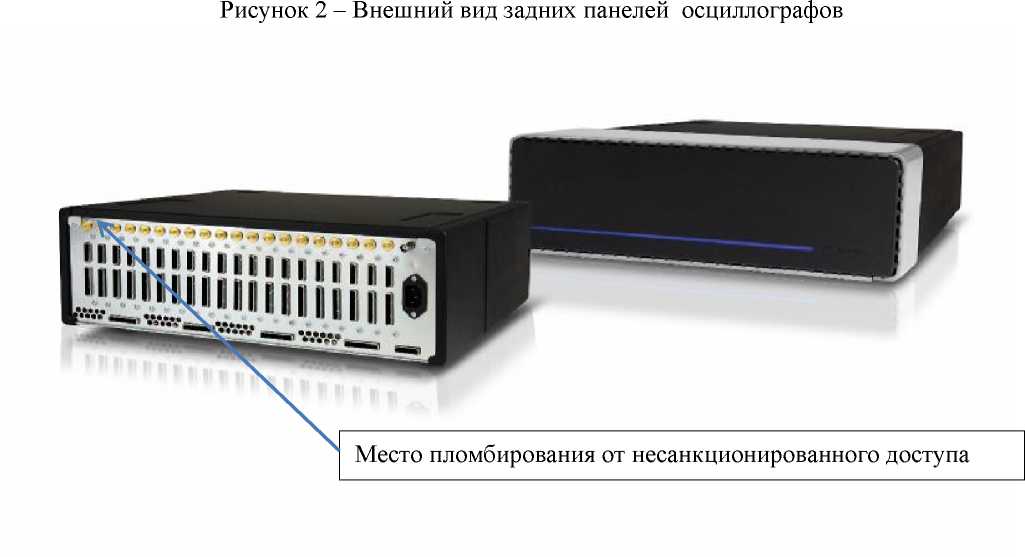

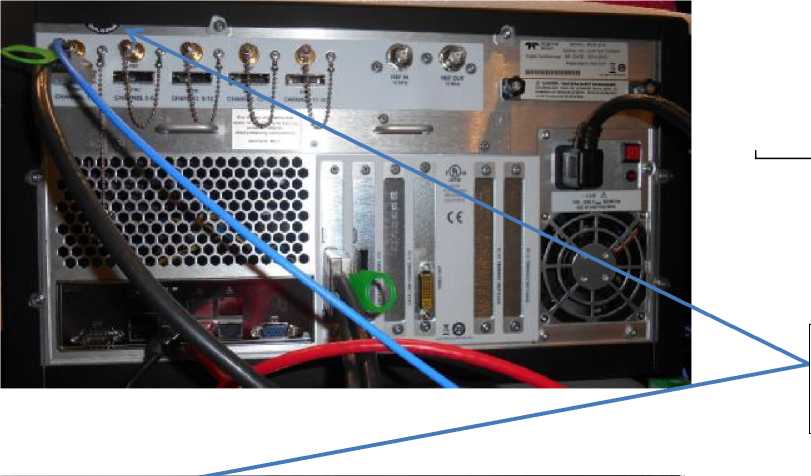

Внешний вид модулей и блоков осциллографов, схемы пломбировки от несанкционированного доступа и место нанесения знака поверки приведены на рисунках 1 - 5.
Место нанесения знака поверки

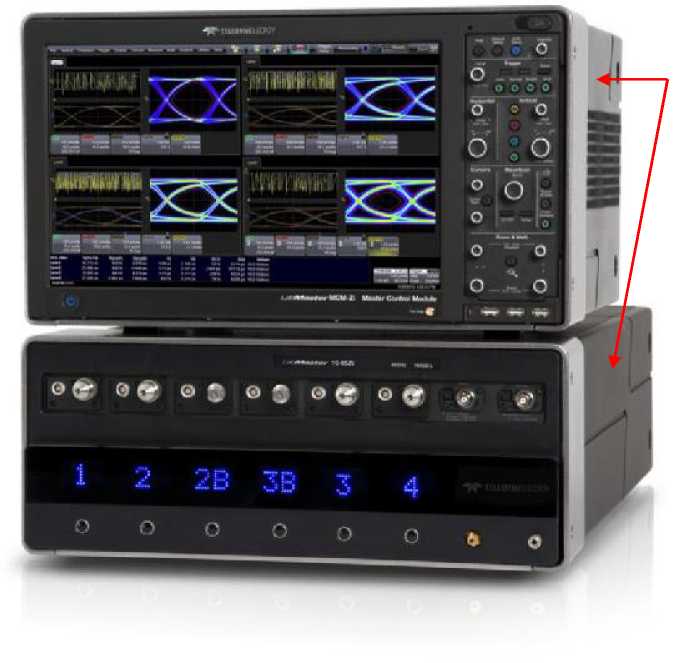

Рисунок 1 - Внешний вид управляющего модуля и модуля сбора данныхи
Управляющий модуль
Модуль сбора данных
Управляющий модуль
Место пломбирования от несанкционированного доступа
Модуль сбора данных

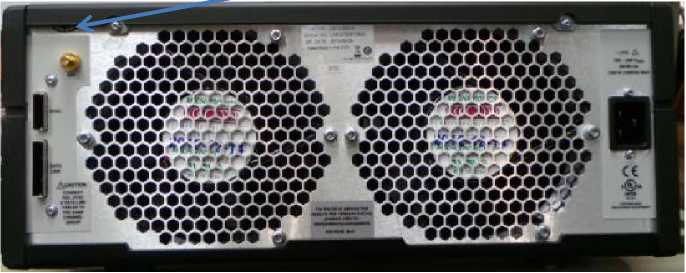

Рисунок 3 - Внешний вид блока расширения
Комплект поставки приведен в таблице 3
Таблица 3 - Комплект поставки
Наименование |
Количество |
Примечание |
Осциллограф цифровой запоминающий серии LabMaster 10Zi-A-R в составе: управляющий модуль модулей сбора данных блок расширения |
1 шт. от 1 до 20 1 шт. |
модификация по заказу по заказу по заказу по заказу |
Руководство по эксплуатации |
1 шт. | |
Методика поверки 651-15-36 МП |
1 шт. |
Таблица 2 -
Наименование характеристик |
Значение | |
LabMaster 10-20Zi-A-R LabMaster 10-25Zi-A-R LabMaster 10-30Zi-A-R LabMaster 10-36Zi-A-R |
LabMaster 10-50Zi-A-R LabMaster 10-59Zi-A-R LabMaster 10-65Zi-A-R | |
1 |
2 |
3 |
Число входных аналоговых каналов
|
4 |
4 2 |
|
до 80 |
до 80 до 40 |
Диапазон установки частоты дискретизации ^дискр) на канал, Гц
|
от 2405 до 8И010 |
от 2И05 до 8И010 от 2И05 до 16И010 |
Максимальная длина записи (стандартно), МВ, на канал |
стандартно 32 опционально до 512 |
стандартно 64 при работающих 2 или 1 каналах и полосе пропускания свыше 36 ГГц |
Канал вертикального отклонения | ||
Входной импеданс, Ом |
50±1 |
Продолжение таблицы 2
1 |
2 |
3 | ||
Диапазон установки коэффициентов отклонения (КО), мВ/дел.: | ||||
для входного канала 2,92 мм |
от 5 до 500 | |||
для входного канала 1,85 мм |
от 10 до 80 | |||
Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % |
±1,5 | |||
Пределы допускаемой абсолютной |
±(1,5^10-2 8- Ко + 1), | |||
погрешности измерения |
где 8 - количество делений по вертикали, Ко - коэффициент отклонения выражен в мВ/дел. | |||
напряжения постоянного тока1), мВ, для Ко>10 мВ/дел. | ||||
Полоса пропускания по уровню минус 3 дБ, ГГц, не менее LabMaster 10-20Zi-A-R |
20 | |||
LabMaster 10-25Zi-A-R |
25 | |||
LabMaster 10-30Zi-A-R |
30 | |||
LabMaster 10-36Zi-A-R |
36 | |||
Полоса пропускания по уровню |
для входного |
для входного | ||
минус 3 дБ, ГГц, не менее |
канала 2,92 мм |
канала 1,85 мм | ||
LabMaster 10-50Zi-A-R |
36 |
50 | ||
LabMaster 10-59Zi-A-R |
36 |
60 | ||
LabMaster 10-65Zi-A-R |
36 |
65 | ||
Время нарастания переходной характеристики, пс, не более LabMaster 10-20Zi-A-R |
19,3 | |||
LabMaster 10-25Zi-A-R |
15,4 | |||
LabMaster 10-30Zi-A-R |
12,8 | |||
LabMaster 10-36Zi-A-R |
10,7 | |||
LabMaster 10-50Zi-A-R |
8,0 | |||
LabMaster 10-59Zi-A-R |
6,9 | |||
LabMaster 10-65Zi-A-R |
6,5 | |||
Канал горизонтального отклонения | ||||
Диапазон установки коэффициента развертки (КР) | ||||
- при полосе пропускания < 36 ГГц |
от 10 пс/дел. до 256 с/дел. | |||
- при полосе пропускания > 36 ГГц |
от 10 пс/дел. до 640 мкс/дел. | |||
Пределы допускаемой | ||||
относительной погрешности |
±0,00001 | |||
установки коэффициента развертки, % |
VX — — — — |
Продолжение таблицы 2
1 |
2 3 |
Пределы допускаемой абсолютной погрешности измерения временных интервалов Тизм, c |
±(0^ где Fдискр - частота дискретизации для выбранного режима измерений, в Гц (на экране осциллографа), Тк - интервал времени, прошедший с момента последней калибровки в годах |
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 10 ГГц |
1Д10-7 + 1Д10-7^Тк, где Тк - интервал времени, прошедший с момента последней калибровки в годах |
Общие технические характеристики | |
Напряжение питания от сети переменного тока частотой от 45 до 66 Гц, В |
от 90 до 262 |
Максимальная потребляемая мощность, В^А управляющего модуля одного модуля сбора данных блока расширения |
450 1275 100 |
Габаритные размеры (высота х ширина х глубина), мм, не более: управляющий модуль модуль сбора данных блок расширения |
277 x 462 x 396 202 x 462 x 660 140 х 440 х 497 |
Масса, кг, не более управляющий модуль модуль сбора данных блок расширения |
21,4 24,0 7,5 |
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха при температуре 30 °С, % |
от 5 до 40 до 80 |
Примечание: 1) Погрешность измерения напряжения постоянного тока нормируется при уровне
постоянного смещения 0 В.
