Номер по Госреестру СИ: 64447-16
64447-16 Система измерений количества и показателей качества нефти пункта налива ЦПС "Талинский" АО "РН-Няганьнефтегаз"
(Нет данных)
Назначение средства измерений:
Система измерений количества и показателей качества нефти пункта налива ЦПС «Талинский» АО «РН-Няганьнефтегаз» (далее - СИКН) предназначена для измерений массы нефти.
Программное обеспечение
СИКН имеет аттестованное программное обеспечение (ПО), которое представлено программным обеспечением автоматизированного рабочего места оператора.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
АРМ оператора пункта налива нефти и нефтепродуктов |
Идентификационное наименование ПО |
FilPoint.exe |
Номер версии (идентификационный номер) ПО |
1.3.2 |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

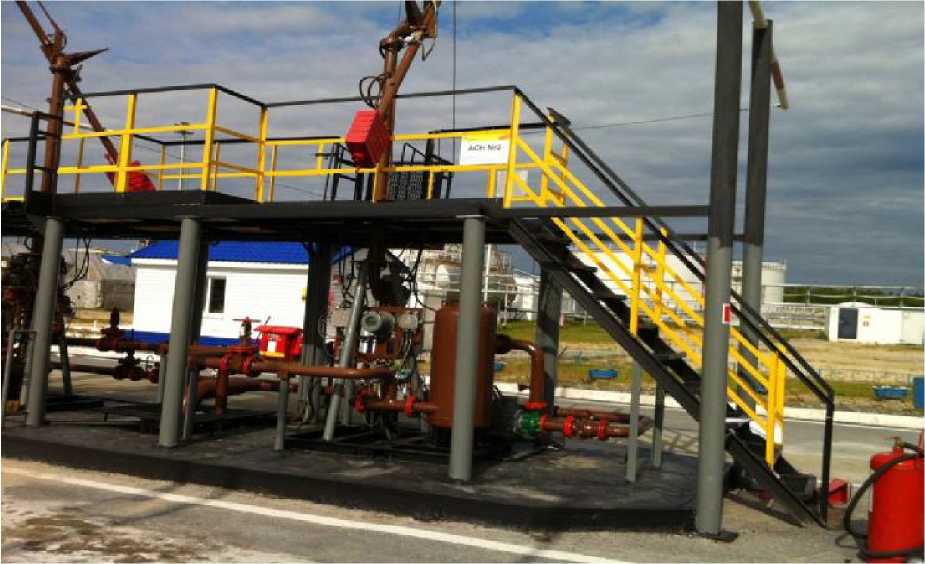

Рисунок 1 - Общий вид СИКН
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в инструкции МЦКЛ.0265М-2014 «Масса нефти. Методика измерений, основанная на прямом методе динамических измерений, системой измерений количества и показателей качества нефти пункта налива ЦПС «Талинский» ОАО «РН-Няганьнефтегаз», зарегистрированной в Федеральном информационном фонде по обеспечению единства измерений под номером ФР.1.29.2014.18616.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти пункта налива ЦПС «Талинский» АО «РН-Няганьнефтегаз»:
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема средств измерений объема и массы жидкости
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
Поверка
Поверкаосуществляется по документу МП 64447-16 «ГСИ. Система измерений количества и показателей качества нефти пункта налива ЦПС «Талинский» АО «РН-Няганьнефтегаз». Методика поверки», утвержденному ГЦИ СИ ФБУ «Тюменский ЦСМ» 30 июня 2015 г.
Основные средства поверки:
- трубопоршневая поверочная установка «Прувер-С-100-6,3-0,05», с диапазоном измерения от 10 до 100 м3/ч и пределами допускаемой относительной погрешности ±0,05 %;
- устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов «УПВА» с диапазоном воспроизведения силы постоянного тока от 0,5 до 20 мА и пределами допускаемой абсолютной погрешности ±3 мкА, диапазоном воспроизведения частоты следования импульсов от 0,1 до 15000 Гц и пределами допускаемой относительной погрешности ±5-10-4 %, диапазоном воспроизведения количества импульсов от 20 до 5-108 имп. и пределами допускаемой абсолютной погрешности ±2 имп.;
-
- влагомер эталонный лабораторный товарной нефти ЭУДВН-1л с диапазоном измерения объемной доли воды от 0,03 до 2,0 % и пределами допускаемой абсолютной погрешности измерения объемной доли воды ±. 0,03 %;
-
- калибратор температуры RTC-156 в комплекте с термопреобразователем сопротивления STS200A915, с диапазоном измерения температуры от минус 30 до плюс 155 °С и пределами допускаемой абсолютной погрешности ±0,04 °С;
-
- калибратор давления портативный Метран 501-ПКД-Р, с диапазоном измерения избыточного давления от 0 до 60 МПа, и пределами допускаемой основной приведенной погрешности ±0,04 %.
Знак поверки наносится на свидетельство о поверке СИКН.
Испытательный центр
Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний вТюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ГЦИ СИ ФБУ «Тюменский ЦСМ»),
Адрес: 625027, г. Тюмень, ул. Минская, д. 88,
Тел. (3452) 20-62-95
Факс (3452) 28-00-84
E-mail: mail@csm72.ru
Принцип действия СИКН основан на прямом методе динамических измерений. Выходные сигналы с измерительных преобразователей поступают на соответствующие входы системы обработки информации (далее - СОИ), которая преобразует их и производит вычисление массы нефти по реализованному в ней алгоритму.
СИКН создана на базе комплекса измерительного АСН-5В и представляет собой единичный экземпляр измерительной системы, состоящий из средств измерений утвержденного типа, технологического оборудования и трубопроводной арматуры, функционирующих как единое целое.
СИКН состоит из следующих блоков:
-
1) Блок измерительных линий (БИЛ), в состав которого входит четыре измерительные линии (ИЛ): три рабочие и одна контрольная. БИЛ предназначен для непрерывного измерения массы нефти, проходящей через СИКН. На каждой ИЛ установлены:
-
- счетчик-расходомер массовый Micro Motion модели CMF 200, номер в Федеральном информационном фонде средств измерений 45115-10;
-
- датчик температуры 3144Р, номер в Федеральном информационном фонде средств измерений 39539-08;
-
- датчик давления Метран-100, номер в Федеральном информационном фонде средств измерений 22235-01;
-
2) Блок измерений показателей качества нефти (БИК), в состав которого входят:
-
- влагомеры нефти поточные УДВН-1пм, регистрационный номер в Федеральном информационном фонде 14557-10;
-
- счетчик жидкости турбинный ТОР1-50, регистрационный номер в Федеральном информационном фонде 6965-03;
-
- датчик температуры 3144Р, номер в Федеральном информационном фонде средств измерений 39539-08;
-
- датчик давления Метран-100, номер в Федеральном информационном фонде средств измерений 22235-01;
-
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
В состав СОИ входит:
-
- вычислитель расхода жидкости и газа 7955, регистрационный номер в Федеральном информационном фонде 15645-06;
-
- вторичный блок поточного влагомера УДВН-1пм;
-
- автоматизированное рабочее место (далее - АРМ) оператора на базе управляющего контроллера «Allen Bradley».
СИКН обеспечивает выполнение следующих функций:
-
- измерение массы брутто нефти;
- измерение технологических параметров узла учета: температуры , давления нефти в измерительных линиях и в блоке измерения параметров качества нефти;
- измерение объемной доли воды в нефти;
- измерение расхода нефти в блоке измерения параметров качества нефти;
- управление автоматическими пробоотборниками;
- автоматизированное управление поверкой массовых преобразователей расхода;
- автоматизированное управление контролем метрологических характеристик массовых преобразователей расхода и вычисление результатов контроля,
- вычисление массы нетто нефти;
- автоматическое отключение процесса налива.
Знак поверки наносится на свидетельство о поверке СИКН.
Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.
Комплектность СИКН представлена в таблице 2.
Таблица 2
Наименование |
Количество |
Система измерений количества и показателей качества нефти пункта налива ЦПС «Талинский» АО «РН-Няганьнефтегаз» |
1 экз. |
Инструкция АО «РН-Няганьнефтегаз». Эксплуатация коммерческого пункта налива нефти ЦПС «Талинский» |
1 экз. |
ГСИ. Система измерений количества и показателей качества нефти пункта налива ЦПС «Талинский» АО «РН-Няганьнефтегаз». Методика поверки |
1 экз. |
Измеряемая среда
нефть по ГОСТ Р 51858-2002
Рабочий диапазон массового расхода нефти по каждой ИЛ, т/ч
Рабочий диапазон температуры, °С
Рабочий диапазон плотности нефти (при температуре 20 °C ), кг/м3
Давление, МПа, не более
Массовая доля воды в нефти, %, не более
Массовая доля механических примесей, %, не более
Массовая концентрация хлористых солей, мг/дм3, не более Пределы допускаемой относительной погрешности:
-
- массы брутто нефти, %
-
- массы нетто нефти, %
Пределы допускаемой приведенной погрешности измерения давления, %
Пределы допускаемой абсолютной погрешности измерения:
о
-
- температуры, С
-
- объемной доли воды в нефти, %
от 20 до 70 от +15 до +40 от 770 до 830
0,6
0,5
0,05
100
±0,25
±0,35
±0,5
±0,2 ±0,05
Условия эксплуатации:
Температура окружающего воздуха:
-
- в БИЛ и БИК, оС о
-
- в блоке управления, оС
Относительная влажность окружающего воздуха:
-
- в БИЛ и БИК, %, не более
-
- в блоке управления, %, не более
Режим работы
Напряжение питания переменного тока, В
Частота напряжения питания, Гц
от +5 до +30 от +15 до +30
98
85
непрерывный
220
+10 %
-15 %
(50 ± 1)
-
