Номер по Госреестру СИ: 64383-16
64383-16 Система измерительная универсального испытательного стенда
(II83979 Universal)
Назначение средства измерений:
Система измерительная универсального испытательного стенда II83979 Universal (далее - система) предназначена для измерений избыточного давления, силы постоянного тока, напряжения постоянного тока, интервалов времени и угла поворота при испытаниях отдельных электропневматических и пневматических компонентов, устройств и узлов, образующих тормозную систему.
Внешний вид.
Система измерительная универсального испытательного стенда
Рисунок № 1
Внешний вид.
Система измерительная универсального испытательного стенда
Рисунок № 2
Внешний вид.
Система измерительная универсального испытательного стенда
Рисунок № 3
Внешний вид.
Система измерительная универсального испытательного стенда
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 155656
ID в реестре СИ - 378056
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
II83979 Universal,
Производитель
Изготовитель - Фирма "Knorr-Bremse Systeme fur Schienenfahrzeuge GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№800 от 2016.06.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Система измерительная универсального испытательного стенда (II83979 Universal)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Knorr-Bremse Systeme fur Schienenfahrzeuge GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63067-16 |
Система измерительная стенда испытаний тормозных модулей и контейнеров, II58414/14 TopCo Фирма "Knorr-Bremse Systeme fur Schienenfahrzeuge GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64383-16 |
Система измерительная универсального испытательного стенда, II83979 Universal Фирма "Knorr-Bremse Systeme fur Schienenfahrzeuge GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68611-17 12.09.2022 |
Манометры деформационные показывающие, PG-100D Фирма "Knorr-Bremse Systeme fur Schienenfahrzeuge GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Система измерительная универсального испытательного стенда (II83979 Universal)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Система измерительная универсального испытательного стенда (II83979 Universal)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
600 | 600 |
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) системы представляет собой:
-
- UNI_MOD-V1-PS057.exe - основной программный модуль;
-
- timecalib.exe - программный модуль, используемый при поверке ИК интервалов времени.
Лист № 4 Всего листов 6 Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UNI_MOD-V1-PS057.exe |
|
Номер версии (идентификационный номер) ПО |
V1.0 |
|
Цифровой идентификатор ПО |
bl05e2clcladc5842364479277aeleal |
|
Алгоритм вычисления идентификатора ПО |
md5 |
|
Идентификационное наименование ПО |
timecalib.exe |
|
Номер версии (идентификационный номер) ПО |
V2 |
|
Цифровой идентификатор ПО |
909e972d27048b154e531fc391971c15 |
|
Алгоритм вычисления идентификатора ПО |
md5 |
Метрологически значимая часть ПО системы и измеренные данные не защищены от преднамеренных и непреднамеренных изменений. Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится методом компьютерной графики на титульный лист паспорта и в виде наклейки на переднюю панель промышленного компьютера.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в ПС-1183979 «Система измерительная универсального испытательного стенда II83979 Universal. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе измерительной универсального испытательного стенда II83979 Universal
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений плоского угла».
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП-206-0655-2015 «Система измерительная универсального испытательного стенда II83979 Universal. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 21 декабря 2015 г.
Основные средства поверки:
-
- калибратор процессов документирующий Fluke 753 (рег. № 49876-12): диапазон воспроизведения напряжения постоянного тока от минус 15 до 15 В, пределы допускаемой погрешности воспроизведения напряжения постоянного тока ± (0,01 %U + 0,0005); диапазон воспроизведения силы постоянного тока от минус 0,1 до 22 мА, пределы допускаемой погрешности воспроизведения силы постоянного тока ± (0,01 %I + 3 мкА);
-
- мультиметр цифровой APPA 505 (рег. № 49266-12): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой основной погрешности при температуре окружающей среды (23±5) °С ± (0,00015 • Х + 20 • к), (здесь и далее к - значение единицы младшего разряда на установленном пределе измерений, Х - значение измеренной величины);
Лист № 6 Всего листов 6 диапазон измерения силы постоянного тока от 0 до 10 А, пределы допускаемой основной погрешности при температуре окружающей среды (23±5) °С ±(0,001 • Х + 80 • к);
-
- частотомер электронно-счетный Ч3-85/3 (рег. № 32359-06): диапазон измерений временных интервалов от 20 нс до 7000 с, пределы допускаемой относительной погрешности измерений частоты ± 140-7;
-
- государственный рабочий эталон 1-го разряда единицы плоского угла при угловом перемещении твердого тела в диапазоне от 0° до 360°, рег. № 3.1.ZZB.0125.2015 (ГОСТ 8.016-81): доверительная погрешность при доверительной вероятности 0,95 не превышает 0,3".
Знак поверки наносится на переднюю панель промышленного компьютера в виде оттиска клейка и на свидетельство о поверке в виде наклейки.
Изготовитель
Фирма «Knorr-Bremse Systeme fur Schienenfahrzeuge GmbH», Германия Адрес: Moosacher Str. 80, 80809 Мюнхен
Телефон: +49 89 3547-0; факс: +49 89 3547-2767
Заявитель
Общество с ограниченной ответственностью «Кнорр-Бремзе 1520» (ООО «КБ 1520») Адрес: 170546, Тверская область, Калининский район, Бурашевское сельское поселение, Промышленная зона Боровлево-2, строение 1 В
Телефон: 8 (4822) 62-00-63; телефон/факс: 8 (4822) 62-02-63; ИНН 6949010275
Испытательный центр
ФГУП «ВНИИМ им. Д. И. Менделеева» Адрес: 190005, Санкт-Петербург, Московский пр., 19 Телефон: (812) 251-76-01, факс (812) 713-01-14; ИНН 7809022120 e-mail: info@vniim.ru, http://www.vniim.ru
Конструктивно система представляет собой базовый модуль (рама, выполненная из алюминиевых профилей), в котором установлены: держатель для датчиков давления, подключенных к внутренней пневматической системе, промышленный компьютер (далее - ПК) с монитором и устройствами ввода, многофункциональное устройство сбора данных NI 6221 (далее - МУСД), источник питания 8G3, панель контактов и распределительный шкаф с аналоговыми модулями ввода WAGO 750-479 (далее - аналоговый модуль). Также в состав системы входит подключаемый поворотный стол, предназначенный для измерений углового перемещения.
Принцип действия измерительных каналов (далее - ИК) избыточного давления основан на преобразовании первичными измерительными преобразователями давления, регистрационный № 38754-13, (далее - датчики), входящими в состав ИК, давления воздуха в напряжение постоянного тока или силу постоянного тока с последующими преобразованием в цифровой код, программной обработкой и отображением на мониторе контролируемых параметров в виде цифрового значения в единицах их измерения.
Принцип действия ИК силы постоянного тока основан на измерении аналоговым модулем напряжения постоянного тока, поступающего с источника питания через делитель напряжения, соответствующего силе постоянного тока с последующими преобразованием в цифровой код, программной обработкой и отображением на мониторе контролируемых параметров в виде цифрового значения в единицах их измерения.
Принцип действия ИК напряжения постоянного тока основан на измерении аналоговым модулем напряжения постоянного тока, поступающего с источника питания через делитель напряжения, с последующими преобразованием в цифровой код, программной обработкой и отображением на мониторе контролируемых параметров в виде цифрового значения в единицах их измерения.
Принцип действия ИК интервалов времени основан на использовании цифрового счетчика и генератора импульсов МУСД для измерений временных интервалов.
Принцип действия ИК угла поворота основан на преобразовании углового перемещения платформы поворотного стола датчиком углового перемещения, встроенным в поворотный стол, в напряжение постоянного тока, измерении этого напряжения аналоговым модулем с последующими преобразованием в цифровой код, программной обработкой и отображением на мониторе контролируемых параметров в виде цифрового значения в единицах их измерения.
Функционально система состоит из следующих ИК:
-
- ИК избыточного давления;
-
- ИК силы постоянного тока;
-
- ИК напряжения постоянного тока;
-
- ИК интервалов времени;
Лист № 2 Всего листов 6 - ИК углового перемещения.
Внешний вид базового модуля, ПК с монитором, панели контактов, источника питания 8G3 и держателя для датчиков давления приведен на рисунке 1.
Внешний вид поворотного стола приведен на рисунке 2.
Внешний вид распределительного шкафа приведен на рисунке 3.
Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце распределительного шкафа, запираемого ключом (рисунок 4).
7

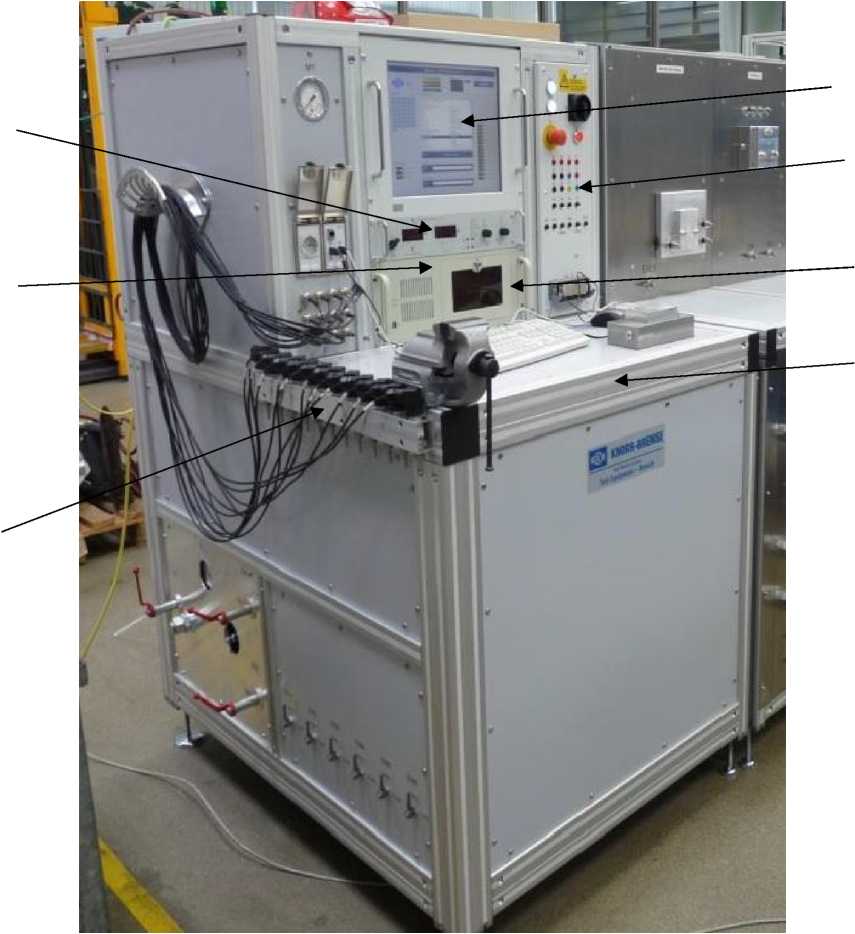

Рисунок 1 - Общий вид системы.
1 -монитор, 2 - источник питания 8G3, 3 - панель контактов, 4 - ПК, 5 - базовый модуль, 6 -держатель для датчиков давления, 7 - место для нанесения знака поверки.

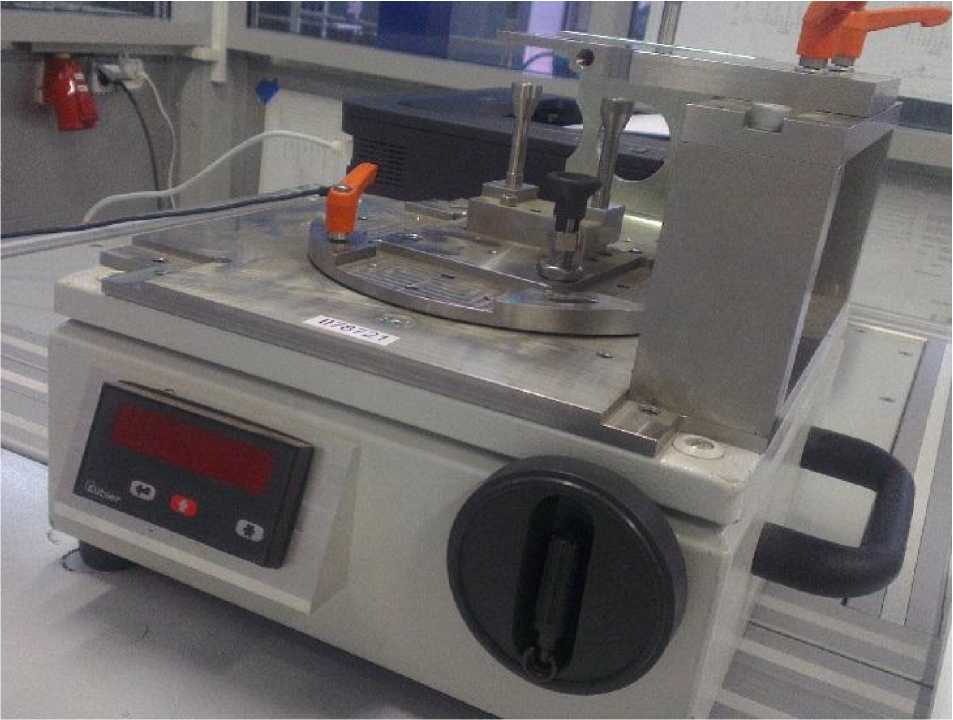

Рисунок 2 - Поворотный стол.

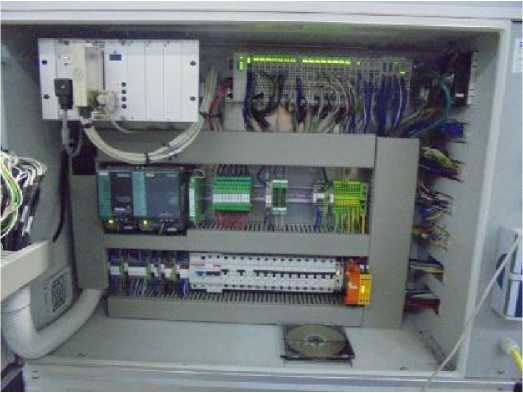

Рисунок 3 - Распределительный шкаф.
■ I

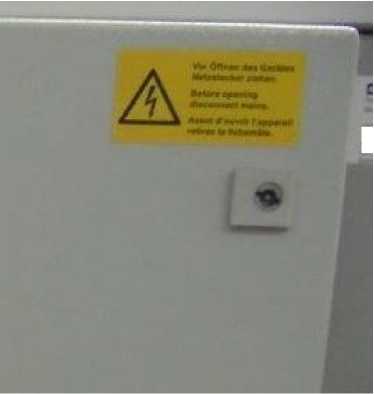

Рисунок 4 - Замок на дверце распределительного шкафа.
Комплект поставки приведен в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
1 Система измерительная универсального испытательного стенда II83979 Universal |
II83979 |
1 |
|
2 Программное обеспечение, предустановленное на ПК |
ПО «UNI-Teststand» |
1 |
|
3 Паспорт |
ПС-П83979 |
1 |
|
4 Методика поверки |
МП-206-0655-2015 |
1 |
|
5 Кабель для поверки № 1 |
DS-STS |
1 |
|
6 Кабель для поверки №2 |
XBGE-CBL |
1 |
|
7 Кабель для поверки №3 |
TIME-CBL |
1 |
|
8 Нагрузочный резистор |
R-2.5-320 |
1 |
Основные метрологические характеристики ИК системы приведены в таблице 2.
Таблица 2
|
Наименование ИК |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
ИК избыточного давления Количество ИК - 25 |
от 0 до 1,2 МПа (от 0 до 12 бар) |
±0,003 МПа (±0,03 бар) |
|
ИК силы постоянного тока Количество ИК - 1 |
от 0 до 8 А |
±0,08 А |
|
ИК напряжения постоянного тока Количество ИК -1 |
от 0 до 120 В |
±0,4 В |
|
ИК интервалов времени Количество ИК - 1 |
от 0 до 600 с |
±0,1 с |
|
ИК углового перемещения Количество ИК - 1 |
от -14 °С до +14 °С |
±0,1 °С |
Основные технические характеристики. Рабочие условия эксплуатации:
- температура окружающей среды , °С ........................................................ от плюс 10 до плюс 30
- относительная влажность воздуха при температуре 25 ° С , % .................................. от 30 до 80
- атмосферное давление окружающего воздуха, кПа ........................................... от 84,0 до 106,7
Габаритные размеры (длина х ширина х высота), мм, не более:
-
- базовый модуль...................................................................................................... 1700x4100x1700
-
- поворотный стол ..........................................................................................................500x500x400
Масса, кг, не более:
Параметры питания от сети переменного тока:
-
- напряжение, В .......................................................................................................................230±23
-
- частота, Гц ........................................................................................................................ от 49 до 61
Потребляемая мощность, В^А, не более
