Номер по Госреестру СИ: 64240-16
64240-16 Контроллеры измерительно-управляющие
(AccuLoad III и microLoad.net)
Назначение средства измерений:
Контроллеры измерительно-управляющие моделей AccuLoad III и microLoad.net (далее - контроллеры) предназначены для измерения электрических сигналов и формирования сигналов автоматизированного контроля и управления в реальном масштабе времени процессами налива и слива жидкостей и газов на стояках налива.
Внешний вид.
Контроллеры измерительно-управляющие
Рисунок № 1
Внешний вид.
Контроллеры измерительно-управляющие
Рисунок № 2
Внешний вид.
Контроллеры измерительно-управляющие
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.06.2021
Номер записи - 155506
ID в реестре СИ - 377906
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Контроллер измерительно-управляющий модели AccuLoa, ALIII-S-XP-ALX1-A03000-0, AccuLoad III,
Производитель
Изготовитель - Фирма "FMC Technologies Measurement Solutions Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Статистика
Кол-во поверок - 63
Выдано извещений - 1
Кол-во периодических поверок - 31
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№755 от 2016.06.16 Об утверждении типов средств измерений
Наличие аналогов СИ: Контроллеры измерительно-управляющие (AccuLoad III и microLoad.net)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "FMC Technologies Measurement Solutions Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64240-16 16.06.2021 |
Контроллеры измерительно-управляющие, AccuLoad III и microLoad.net Фирма "FMC Technologies Measurement Solutions Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
64790-16 26.08.2026 |
Счетчики жидкости камерные лопастные, Smith Meter Фирма "FMC Technologies Measurement Solutions Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Контроллеры измерительно-управляющие (AccuLoad III и microLoad.net)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО Центр Метрологии "СТП" (RA.RU.311519) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Кама-Автоматика" (RA.RU.311427) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "СНИИМ" (73) | РСТ | 27 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 29 | 0 | 29 | 1 | 29 | 0 | 29 |
Стоимость поверки Контроллеры измерительно-управляющие (AccuLoad III и microLoad.net)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Контроллеры являются программноуправляемыми устройствами, реализующими обработку входных данных (измеренных значений) в соответствии с заложенными алгоритмами, которые реализованы во встроенном программном обеспечении (далее - ПО).
ПО устанавливается в энергонезависимую память контроллеров при изготовлении. В процессе эксплуатации данное ПО не может быть модифицировано или загружено.
Метрологические характеристики контроллеров нормированы с учетом влияния ПО. Идентификационные данные ПО контроллеров приведены в таблицах 1 и 2.
|
Таблица 1 - Идентификационные данные ПО контроллеров AccuLoac |
III |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AccuLoad III.net |
|
Номер версии (идентификационный номер) ПО |
11.25 |
|
Цифровой идентификатор ПО |
2AF16B7A |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC |
Таблица 2 - Идентификационные данные ПО контроллеров microLoad.net
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
microLoad.net |
|
Номер версии (идентификационный номер) ПО |
0.19 |
|
Цифровой идентификатор ПО |
D50EBAB6 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC |
Конструкция контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень зашиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 -высокий.
Знак утверждения типа
Знак утверждения типананосится на маркировочную таблицу, закрепленную на корпусе контроллера, в виде наклейки и на титульный лист паспорта по центру типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведен в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам измерительно-управляющим моделей AccuLoad III и microLoad.net
Поверка
Поверкаосуществляется по документу МП 1612/2-311229-2015 «Государственная система обеспечения единства измерений. Контроллеры измерительно-управляющие моделей AccuLoad III и microLoad.net. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 16 декабря 2015 г.
Перечень основных средств поверки (эталонов):
- калибратор многофункциональный MC5-R-IS, диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + 1 мкА); диапазон измерения силы постоянного тока ±100 мА, пределы допускаемой основной погрешности измерения ±(0,02 % показания + 1.5 мкА); диапазон воспроизведения напряжения постоянного тока от минус 2,5 до 10 В, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + 0,1 мВ); диапазон измерения
Лист № 6
Всего листов 6 напряжения постоянного тока ±30 В, пределы допускаемой основной погрешности измерения ±(0,02 % показания + 0,25 мВ); диапазон воспроизведения последовательности импульсов от 0 до 9999999 импульсов; диапазон воспроизведения сигналов термометров сопротивления типа Pt100 от минус 200 °С до плюс 850 °С, пределы допускаемой основной погрешности воспроизведения от минус 200 °С до 0 °С ±0,1 °С, от 0 °С до плюс 850 °С ±(0,1 °С + 0,025 % показания).
Знак поверки наносится на свидетельство о поверке контроллера.
Заявитель
ООО «Нефтеконсалт»
109044, г. Москва, ул. Крутицкий Вал, д. 3
ИНН 7723780644
Телефон: (495) 974-68-84; Факс: (495) 974-68-85
E-mail: info@neftecon.ru; http:// www.neftecon.ru
Испытательный центр
ООО Центр Метрологии «СТП»
420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7
Телефон: (843) 214-20-98; Факс: (843) 227-40-10
Е-mail: office@ooostp.ru; http://www.ooostp.ru
Контроллеры представляют собой микропроцессорные многоканальные приборы во взрывозащищенном корпусе, которые конфигурируются под конкретное приложение, позволяя осуществлять налив через одну или несколько (до шести) наливных линий, а также управление процессом смешивания.
Принцип действия контроллеров основан на аналого-цифровом преобразовании
измеряемой величины с последующей обработкой встроенным микропроцессором и передачи данных через соответствующие интерфейсы.
Контроллеры производят измерение аналоговых сигналов силы постоянного тока от 4 до 20 мА, напряжения постоянного тока от 1 до 5 В, импульсных сигналов и сигналов сопротивления от средств измерений давления, плотности, объема (массы) и температуры; вычисление объема и массы выдаваемого продукта и их индикацию.
Контроллеры AccuLoad III могут формировать выходные аналоговые сигналы силы
постоянного тока от 4 до 20 мА, напряжения постоянного тока от 1 до 5 В, импульсные сигналы, а также управляющие дискретные выходные сигналы переменного и постоянного тока. Контроллеры microLoad.net формируют управляющие дискретные выходные сигналы переменного и постоянного тока.
Контроллеры выполняют следующие основные функции:
- измерение, преобразование и регистрация входных аналоговых, импульсных,
дискретных сигналов и сигналов сопротивления от различных средств измерений;
- регулирование параметров процессов налива и слива жидкостей и газов по стандартным законам регулирования путем формирования управляющих аналоговых, импульсных и дискретных сигналов;
-
- ввод значения плотности измеряемой среды вручную;
-
- расчет плотности, коэффициентов объемного расширения и сжимаемости нефти, нефтепродуктов и смазочных масел по Р 50.2.076-2010;
- расчет и корректировка плотности жидких углеводородных сред при рабочих условиях в соответствии с СТО Газпром 5.9-2007;
-
- управление дозаторами подачи присадок;
-
- распечатка квитанции налива;
-
- ведение журнала событий;
-
- формирование архива;
-
- автоматизированная поверка преобразователей объема и массы;
-
- защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.
Контроллеры AccuLoad III выпускаются в двух исполнениях - S и Q. Контроллеры AccuLoad III исполнения S осуществляет управление от 1 до 2 стояками налива, а контроллеры AccuLoad III исполнения Q - от 1 до 6 стояками налива.
Контроллеры AccuLoad III могут оснащаться дополнительной платой AICB для управления дополнительными дозаторами для подачи продукта.
Контроллеры microLoad.net осуществляют управление одним стояком налива и выпускаются в трех исполнениях:
-
- ML-XP-STD-2 - для управления и контроля процессом налива одного продукта;
-
- ML-XP-MFL-2 - для измерения расхода и количества жидкости;
-
- ML-XP-MFG-2 - для измерения расхода и количества газа.
Общий вид контроллеров представлен на рисунках 1 и 2.

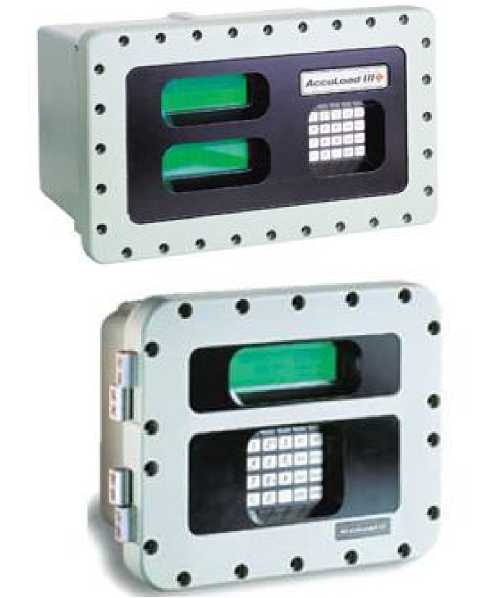

Рисунок 1 - Общий вид контроллеров AccuLoad III

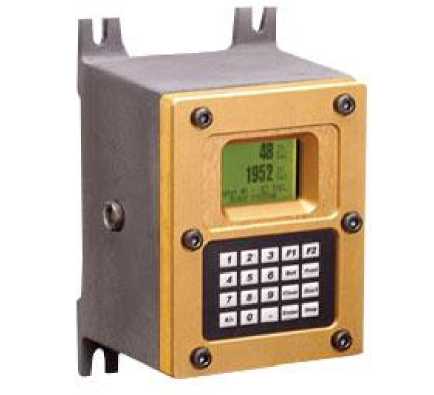

Рисунок 2 - Общий вид контроллеров microLoad.net
Пломбировка контроллеров осуществляется с помощью проволоки, свинцовой пломбы и пломбиратора. Способы пломбировки контроллеров представлены на рисунках 3 и 4.
Рисунок 3 - Способ пломбировки контроллеров AccuLoad III
|
1 z 1 |
1 ■ | ||
|
bi j I ■ i: | |||
|
• |
[ |
<:|:г | |
|
1 | |||
Рисунок 4 - Способ пломбировки контроллеров microLoad.net
Таблица 4 - Комплектность контроллеров
|
Наименование |
Количество |
|
Контроллеры измерительно-управляющие моделей AccuLoad III и microLoad.net (модель по заказу) |
1 экз. |
|
Контроллеры измерительно-управляющие AccuLoad III. Руководство по эксплуатации (в зависимости от заказа) |
1 экз. |
|
Контроллеры измерительно-управляющие microLoad.net. Руководство оператора (в зависимости от заказа) |
1 экз. |
|
Контроллеры измерительно-управляющие моделей AccuLoad III и microLoad.net. Паспорт |
1 экз. |
|
МП 1612/2-311229-2015. Государственная система обеспечения единства измерений. Контроллеры измерительно-управляющие моделей AccuLoad III и microLoad.net. Методика поверки |
1 экз. |
Таблица 3 - контроллеров
|
Наименование характеристики |
Значение | |
|
контроллер AccuLoad III |
контроллер microLoad.net | |
|
Типы входных сигналов |
сила постоянного тока от 4 до 20 мА; напряжение постоянного тока от 1 до 5 В; сигналы от термопреобразователей сопротивления типа Pt100; импульсные; дискретные |
сила постоянного тока от 4 до 20 мА; сигналы от термопреобразователей сопротивления типа Pt100; импульсные; дискретные |
|
Типы выходных сигналов |
сила постоянного тока от 4 до 20 мА; напряжение постоянного тока от 1 до 5 В; импульсные; дискретные |
дискретные |
|
Цифровые порты ввода/вывода |
RS-232, RS-485, Ethernet | |
|
Схема соединения термопреобразователей сопротивления |
четырехпроводная | |
|
Диапазон преобразования температур, °С |
от минус 100 до плюс 300 | |
|
Наименование характеристики |
Значение | |
|
контроллер AccuLoad III |
контроллер microLoad.net | |
|
Пределы допускаемой приведенной погрешности при преобразовании входного аналогового сигнала (силы постоянного тока) в значение измеряемой физической величины, % |
±0,05 | |
|
Пределы допускаемой приведенной погрешности при преобразовании входного аналогового сигнала (напряжения постоянного тока) в значение измеряемой физической величины, % |
±0,05 |
- |
|
Пределы допускаемой абсолютной погрешности при преобразовании входного импульсного сигнала в значение измеряемой физической величины, количество импульсов на 10000 импульсов |
±1 | |
|
Пределы допускаемой абсолютной погрешности при преобразовании входного аналогового сигнала от термопреобразователя сопротивления типа Pt100, °С |
±0,4 | |
|
Пределы допускаемой приведенной погрешности при преобразовании цифрового кода в выходной аналоговый сигнал (силы постоянного тока), % |
±0,1 |
- |
|
Пределы допускаемой приведенной погрешности при преобразовании цифрового кода в выходной аналоговый сигнал (напряжения постоянного тока), % |
±0,1 |
- |
|
Пределы допускаемой абсолютной погрешности при преобразовании цифрового кода в выходной импульсный сигнал, количество импульсов на 10000 импульсов |
±1 |
- |
|
Пределы допускаемой относительной погрешности при вычислении плотности измеряемой среды при рабочих условиях, % |
±0,01 |
±0,01 |
|
Условия эксплуатации:
|
от минус 40 до плюс 60 от 5 до 95 от 84 до 106,7 |
от минус 25 до плюс 60 от 5 до 95 от 84 до 106,7 |
|
Напряжение питания переменного тока, В |
от 115 до 240 с частотой 50/60 Гц |
от 115 до 230 с частотой 50/60 Гц |
|
Потребляемая мощность, В •А, не более |
58 |
15 |
|
Наименование характеристики |
Значение | |
|
контроллер AccuLoad III |
контроллер microLoad.net | |
|
Маркировка взрывозащиты |
1Ex d IIB T6 Gb |
1Ex d [ib] IIB T6 Gb |
|
Степень защиты от внешних воздействий по ГОСТ 14254-96 (МЭК 529-89) |
IP65 | |
|
Габаритные размеры, мм, не более |
361x300x203 для исполнения S; 547x322x351 для исполнения Q |
152x249x152 |
|
Масса, кг, не более |
22,7 для исполнения S; 57,5 для исполнения Q |
7,8 |
|
Средний срок службы, лет, не менее |
12 | |
