Номер по Госреестру СИ: 64219-16
64219-16 Устройства для распределения тепловой энергии электронные
(РТ001, РТ002)
Назначение средства измерений:
Устройства для распределения тепловой энергии электронные РТ001, РТ002 предназначены для измерения температуры tm тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора, и представления результата измерений нарастающим итогом в форме интеграла по времени (формула /1/), пропорционального отданной прибором отопления тепловой энергии.
Внешний вид.
Устройства для распределения тепловой энергии электронные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.06.2021
Номер записи - 155483
ID в реестре СИ - 377883
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 10 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МВТИф,
Производитель
Изготовитель - ООО "ПОИНТ"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Полоцк
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№756 от 2016.06.16 Об утверждении типов средств измерений
Наличие аналогов СИ: Устройства для распределения тепловой энергии электронные (РТ001, РТ002)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "ПОИНТ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26818-04 01.05.2009 |
Датчики давления, ИД ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
1 год | |
|
26818-09 01.01.2015 |
Датчики давления, ИД ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года |
|
26818-15 14.07.2021 |
Датчики давления, ИД ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
4 года |
|
28477-04 01.01.2010 |
Термопреобразователи сопротивления платиновые, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года |
|
28478-04 01.01.2010 |
Комплекты термопреобразователей сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
4 года | |
|
43096-09 01.01.2015 |
Комплекты термометров сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
4 года |
|
43096-15 18.05.2020 |
Комплекты термопреобразователей сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
4 года |
|
43287-09 01.01.2015 |
Термометры сопротивления, ТС-Б-Р ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года; 4 года для платиновых термометров с диапазоном измерений 0…180 °С |
|
43288-09 01.01.2015 |
Термометры сопротивления, ТС-Б-У ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года |
|
43469-09 01.01.2015 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года |
|
43469-15 19.10.2020 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года |
|
44781-10 01.08.2015 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
1 год |
|
44781-16 04.03.2019 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
61801-15 02.10.2021 |
Термопреобразователи сопротивления, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года; 4 года - для ТС с рабочим диапазоном 0 … 180 ºС и внутри данного диапазона |
|
64219-16 16.06.2021 |
Устройства для распределения тепловой энергии электронные, РТ001, РТ002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
10 лет |
|
72995-18 23.12.2019 |
Термопреобразователи сопротивления, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года; 5 лет - для термопреобразователей сопротивления с диапазоном измерений -50…+300 °C |
|
72906-18 31.01.2023 |
Преобразователи измерительные, ПИ-001 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
75802-19 28.06.2021 |
Гигрометры, ИВВ ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
43469-19 23.12.2019 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию - для ТП-Б и ТП-Б-У с НСХ типов: K (св. 1100…1300 °С), N (св. -40…+800 °С); 5 лет - для ТП-Б с НСХ типов: K, L (св. -40…+600 °С, N (св. -40…+800 °С); 2 года - для остальных |
|
72906-20 30.01.2023 |
Преобразователи измерительные, ПИ-001 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
72995-20 27.06.2024 |
Термопреобразователи сопротивления, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
- 2 года - для термопреобразователей сопротивления с диапазоном измерений от – 200 °С до -50 °С включ. и св. +300 °С до +660 °С включ; - 4 года - для термопреобразователей сопротивления с диапазоном измерений от - 50 °С до +300 °С включ. |
|
43469-20 27.06.2024 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
- первичная поверка до ввода в эксплуатацию - для ТП-Б и ТП-Б-У с НСХ типов: K (св. +1100…+1300 °С), N (св. +1200.... +1300 °С); - 5 лет – для ТП-Б с НСХ типов: К, L (св. -40…+600 °C), N (св. -40…+800 °C); - 2 года – для остальных преобразователей. |
|
43096-20 27.06.2024 |
Комплекты термопреобразователей сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
4 года |
|
44781-20 27.02.2024 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
26818-20 01.10.2024 |
Датчики давления, ИД ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
3 года |
|
91511-24 12.10.2028 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
Кто поверяет Устройства для распределения тепловой энергии электронные (РТ001, РТ002)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НИКИЭТ" (RA.RU.311808) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Устройства для распределения тепловой энергии электронные (РТ001, РТ002)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО) устанавливается при изготовлении прибора и не может быть считано и модифицировано. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
P2015YR |
|
Номер версии (идентификационный номер) ПО |
V1.0 |
|
Цифровой идентификатор ПО |
CD5A |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Двухбайтовый циклический код (CRC-16-CCITT) |
Контрольная сумма исполняемого кода доступна только производителю.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений средний по Р 50.2.077-2014.
Внешнее ПО (RTConfig), устанавливаемое на ПК для обмена по инфракрасному каналу, не является метрологически значимым и предназначено для визуализации архивных данных, их сохранения и обработки.
Знак утверждения типа
Знак утверждения типананосится типографским способом на паспорт и титульный лист руководства по эксплуатации, а также на корпус устройства РТ001, РТ002 методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений содержатся в документе «Устройства для распределения тепловой энергии электронные РТ001, РТ002. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам для распределения тепловой энергии электронным РТ001, РТ002
-
1 Техническая документация изготовителя
-
2 ГОСТ 8.558 «ГСИ. Государственная поверочная схема для средств измерений температуры»
-
3 Стандарт СТО НП АВОК ЕН 834 -2007 «Распределители стоимости потребленной теплоты от комнатных отопительных приборов. Распределители с электрическим питанием»
Поверка
Поверкаосуществляется по документу РТ-МП-2460-442-2015 «Устройства для распределения тепловой энергии электронные РТ001, РТ002. Методика поверки», утвержденному ФБУ «Ростест - Москва» 03.09.2015 г.
Основные средства поверки:
- камера климатическая или воздушный термостат, обеспечивающие температуру плюс 50 °С, нестабильность поддержания температуры ±0,15 °С; термометр сопротивления платиновый вибропрочный эталонный ПТСВ-2 3-го разряда, диапазон измерений от минус 200 °С до плюс 200 °С;
- измеритель температуры многоканальный прецизионный МИТ 8.10, диапазон измерений от минус 200 °С до плюс 500 °С, предел допускаемой абсолютной погрешности At= ±(0,0035 + 10-5Ч) °С.
Знак поверки наносится на паспорт.
Изготовитель
ООО «ПОИНТ»
Республика Беларусь, г. Полоцк, ул. Ткаченко, 19
Тел/факс +375(214) 41 30 08
Е-mail: polotsk_point@mail.ru
Заявитель
ООО «ТЕРМОПОИНТ»ИНН 7733548859
125362, г. Москва, Строительный пр., 7А, кор. 28, офис 123
Факс: (495) 799 94 38; E-mail: info@termopoint.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)117418, г. Москва, Нахимовский проспект, 31
Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96
E-mail: info@rostest.ru, web: www.rostest.ru

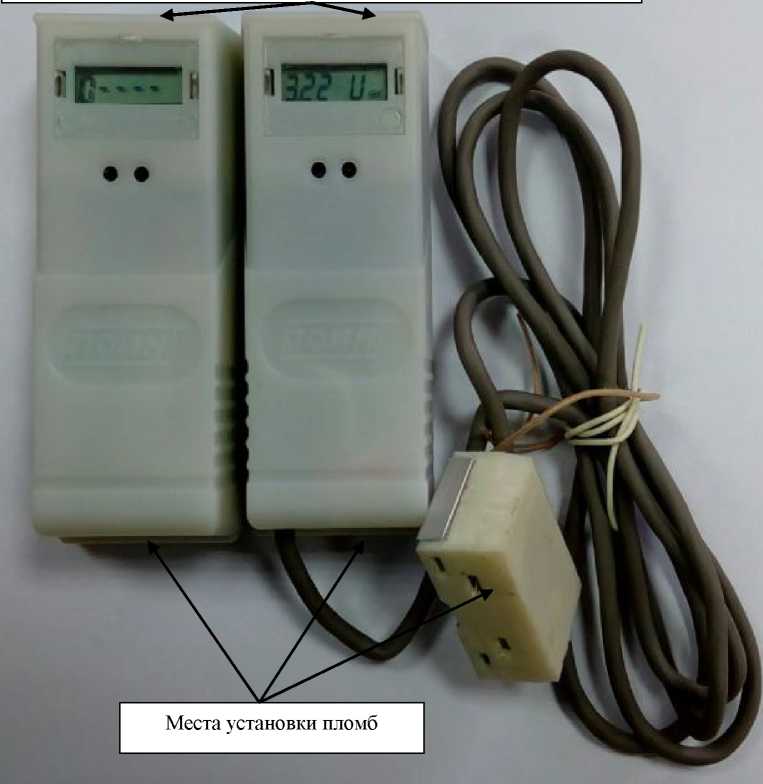

Внешний вид устройств РТ001 и РТ002 представлен на рисунке 1.
Места нанесения маркировки, в том числе знака утверждения типа
РТ001
РТ 002
Рисунок 1 - Внешний вид устройств РТ001, РТ002
Конструкция устройств для распределения тепловой энергии электронных РТ001, РТ002 представляет собой неразборный корпус из пластмассы с прозрачным окном дисплея и инфракрасным портом на передней стенке. Заднюю стенку образует тепловоспринимающая пластина из алюминия, фиксируемая пластиковой пломбой, разрушаемой при попытке вскрытия. Такой же пломбой защищена шайба выносного термометра. Устройства РТ001, РТ002 выпускаются в восьми модификациях: РТ001/1, РТ001/2, PTOOI/1-Radio, PTOOI/2-Radio, РТ002/1, РТ002/2, PT002/1-Radio, PT002/2-Radio. Датчик температуры отопительного прибора расположен либо внутри корпуса рядом с задней стенкой (модификации РТ00'1/У) и соединен с теплопроводом, прижимаемым при монтаже к тепловому адаптеру - пластине из алюминиевого сплава, либо размещен на крепежной шайбе выносного термометра (модификации РТ002/У) с кабелем длиной 1,5 или 2,5 м.
Модификации РТ001/2, РТ002/2, РТ001/2-Иа4ю, РТ002/2-И^ю оснащены дополнительно «стартовым» датчиком температуры 1ВОЗД окружающего воздуха, помещенным под передней стенкой корпуса.
Модификации РТ001/1-Иаёю, РТ001/2-Иаёю, РТ002/1-Иаёю, РТ002/2-Иаёю имеют встроенный радиомодуль (передатчик) для передачи зарегистрированных данных в системную радиосеть по однонаправленной радиосвязи.
Показание (условный эквивалент тепловой энергии) устройств для распределения тепловой энергии электронных модификаций РТ001/1, РТ002/1, РТ001/1-Иаёю, РТ002/1-Иаёю формируется в соответствии с алгоритмом:
t2
E = j R ■ dt ,
/1/
t1
если t > tz,
а если t < tz, то R = 0.
где tz - стартовая температура - температура, при превышении которой производится про
цесс интегрирования, °С,
R - скорость нарастания отображаемого отсчета, 1/ч
t - время в часах.
В модификациях РТ001/2, РТ002/2, РТ001/2-Radio, РТ002/2-Radio формула интегрирования та же, но вычисления запускается по условию для температурного напора к1=(1т-1ваЗд)£ z независимо от условия по стартовой температуре.
Таблица 3
|
Наименование |
Кол-во |
Примечание |
|
Устройство для распределения тепловой энергии электронное РТ001, РТ002 |
1 |
Модификация и монтажный комплект согласно заказа |
|
Паспорт |
1 | |
|
Руководство по эксплуатации |
1 |
На партию |
|
Устройства для распределения тепловой энергии электронные РТ001, РТ002. Методика поверки РТ- МП-2460-442-2015 |
1 |
На партию |
Таблица 2
|
Наименование характеристики |
Значение характеристики | |
|
РТ001/1, РТ002/1, PTOOI/1-Radio, PT002/1-Radio |
РТ001/2, РТ002/2, PT001/2-Radio, PT002/2-Radio | |
|
Диапазон измеряемых температур, °С |
20 ... 105 | |
|
Стартовая температура, tz, °С, стартовый температурный напор z |
37 - июнь, июль и август 30 - в остальные месяцы года |
z £ 5 |
|
Постоянная запрограммированная температура помещения, °С |
20 | |
|
Предел допускаемой относительной погрешности измерения условного эквивалента тепловой энергии, % 5 °С£ Dt <10 °C 10 °С£ Dt <15 °C 15 °С£ Dt <40 °C 40 °С£ Dt |
12 8 5 3 | |
|
Односторонний радиоканал |
868 МГц; 10 мВт; | |
|
Условия эксплуатации по ГОСТ 52931-2008 |
В 4 | |
|
Питание - встроенный элемент питания напряжением, В |
3,6 | |
|
Срок службы элемента питания до замены, лет, не менее |
10 | |
|
Габаритные размеры, (Ш*В*Г), мм, не более |
40x100x33,5 | |
|
Масса, кг, не более |
0,1 | |
|
Средний срок службы, лет, не менее |
12 | |
