Счётчики имеют измерительный элемент и счётный механизм с отсчётным устройством, заключённые в корпус, платы зажимов, и крышки зажимов. Корпус состоит из основания и крышки. В качестве датчиков тока в счётчиках используется шунт, включенный последовательно в цепь тока. В качестве датчика напряжения используется резистивный делитель.

Имеются шесть конструктивных вариантов исполнения (моделей) счётчиков:

• - исполнение ГРАНИТ-1 - однофазный однотарифный в обычном корпусе с электромеханическим отсчётным устройством;

• - исполнение ГРАНИТ-1М - однофазный однотарифный в корпусе с электромеханическим отсчётным устройством, для крепления на дин-рейку;

• - исполнение ГРАНИТ-1Э - однофазный однотарифный в обычном корпусе с электронным отсчётным устройством (ЖКИ);

• - исполнение ГРАНИТ-1МЭ - однофазный однотарифный в корпусе для крепления на дин-рейку с электронным отсчётным устройством (ЖКИ);

• - исполнение ГРАНИТ-2 - однофазный многотарифный в обычном корпусе с электронным отсчётным устройством (ЖКИ);

• - исполнение ГРАНИТ-2М - однофазный многотарифный в корпусе для крепления на дин-рейку, с электронным отсчётным устройством (ЖКИ).

Информация об измеряемых величинах отображается на отсчётном устройстве в киловатт-часах. Счётчики имеют шесть значащих цифр с ценой единицы младшего разряда 0,1 кВт-ч.

Многотарифные счётчики ГРАНИТ-2 и ГРАНИТ-2М имеют встроенные часы-календарь с резервным источником питания. В этих счётчиках организован многотарифный учёт активной электрической энергии. Число тарифов от одного до четырёх, в зависимости от варианта исполнения. Предусмотрена возможность перепрограммирования счётчиков в случае изменения тарифного расписания, что производится без нарушения пломбы поверителя. В счётчики может быть введена информация о праздничных датах, выходных днях, и времени перехода на летнее/зимнее время (8 временных зон). Для этих дней предусмотрено программирование смены тарифов.

Конструкция корпуса предусматривает пыле- и влагозащиту.

Внешний вид счётчиков ГРАНИТ приведён на рисунках 1, 2 и 3.

Счётчики могут применяться автономно или в автоматизированных системах по сбору и учёту информации о потребленной электроэнергии с заранее установленной программой и возможностью установки (коррекции) в счётчиках временных и сезонных тарифов. Контроль за потреблением электрической энергии может осуществляться автоматически при подключении счётчиков к информационным сетям верхнего уровня через RS-232 по цепям системы энергоучёта.

Места пломбирования счётчиков для защиты от несанкционированного доступа приведены на рисунках 4 и 5.

)II»M

ГРАНИТ-1

о

6400 имл/кВт-ч

220В 50Гц 5(60)А     ........

№ 15000347       чдо/мио » России

©        НАС

Рисунок 1 - Общий вид счётчиков ГРАНИТ-1, ГРАНИТ-1Э

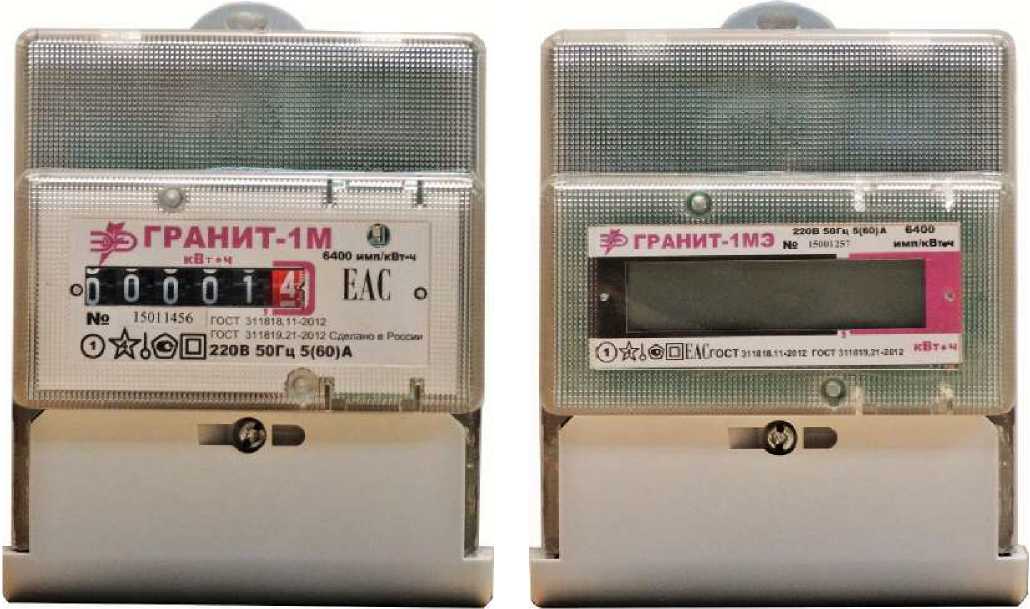

Рисунок 2 - Общий вид счётчиков ГРАНИТ-1М, ГРАНИТ-1МЭ

10000 1000 100  10   1    0,1 _rR_T._u

ГРАНИТ-2

220В 50Гц 5(60)А

. Сделано в России

©ЕЛС

ZSiZ'S ^гост зи81аи-аиг

—^Г0СТ 311819.21-2012 •|£00 имп/кВ-.м'*^{2 15000345}

Рисунок 3 - Общий вид счётчиков ГРАНИТ-2, ГРАНИТ-2Э

Рисунок 4 - Места пломбировки счётчиков ГРАНИТ-1, ГРАНИТ-1Э, ГРАНИТ-2

• 1 - Место установки пломбы энергоснабжающей организации;

• 2 - Место установки пломбы предприятия-изготовителя ;

• 3 - Место для нанесения знака поверки.



Рисунок 5 - Места пломбировки счётчика ГРАНИТ-1М, ГРАНИТ-1МЭ, ГРАНИТ-2М 1 - Место установки пломбы энергоснабжающей организации;

2 - Место установки пломбы предприятия-изготовителя ;

3 - Место для нанесения знака поверки.

• 1 Счётчик электрической энергии статический однофазный ГРАНИТ

(модель-в соответствии с заказом)                                                         - 1 экз.

• 2 Паспорт ХЖ 2.720.009ПС                                                       - 1 экз.

• 3 Коробка индивидуальная                                                          - 1 экз.

• 4 Руководство по эксплуатации ХЖ 2.720.009 РЭ                                    - 1экз.

• 5 Методика поверки ХЖ 2.720.009 МП                                             - 1 экз.

• 6 Программа для ЭВМ «Control»                                              - по заказу.

Класс точности при измерении электрической энергии

Базовый / максимальный ток, А

Стартовый ток (чувствительность) при измерении энергии, А, не более

Номинальное напряжение, В

Установленный рабочий диапазон напряжения, В                            от 198 до 242

Расширенный рабочий диапазон напряжения, В                             от 176 до 253

Предельный рабочий диапазон напряжения, В                                от 0 до 253

Номинальная частота сети, Гц

Диапазон изменения частоты, Гц                                          от 47,5 до 52,5

Пределы допускаемой основной погрешности хода встроенных часов,

с/сут

Пределы допускаемой дополнительной погрешности хода встроенных

часов при работе на резервном источнике питания при нормальной температуре, с/сут

Пределы допускаемой дополнительной погрешности хода встроенных

часов под влиянием температуры окружающей среды, с/(сут-^оС)

Полная (активная) мощность, потребляемая цепью напряжения, не

более, Вт (В-А)                                                                               8 (0,8)

Полная мощность, потребляемая цепью тока, В-А, не более

Постоянная счётчика, имп. / кВт-ч:

• - модели ГРАНИТ-1, ГРАНИТ-1 М, ГРАНИТ-1 Э, ГРАНИТ-1 МЭ,

• - модели ГРАНИТ-2, ГРАНИТ-2М

Количество перенастраевымых тарифных планов (модели

ГРАНИТ-2, ГРАНИТ-2М)                                                от 1 до 4

Установленный рабочий диапазон температуры, °С;

• - модели ГРАНИТ-1, ГРАНИТ-1М,                                от минус 50 до плюс 60

• - модели ГРАНИТ-1Э, ГРАНИТ-1МЭ, ГРАНИТ-2, ГРАНИТ-2М       от минус 40 до плюс 55

Масса, кг, не более                                                                           0,4

Габаритные размеры ((Д*Ш*В), мм

• - модели ГРАНИТ-1, ГРАНИТ-1Э, ГРАНИТ-2                                 169x110x54

• - модели ГРАНИТ-1М, ГРАНИТ-1МЭ, ГРАНИТ-2М                           116x94x66

Срок службы резервного источника питания часов счётчиков, лет                не менее 16

Время работы часов на резервном источнике питания, в случае пропа

дания основного питания, лет                                                    не менее 16

Срок сохранения информации при отключении питания, лет                    не менее 16

Средняя наработка до отказа, ч, не менее                                              300000

Средний срок службы, лет, не менее                                                    32

При отсутствии тока в цепи нагрузки и значении напряжения до 253 В счётчик не измеряет электроэнергию.
