Номер по Госреестру СИ: 63980-16
63980-16 Индикаторы рычажно-зубчатые
(804, 805)
Назначение средства измерений:
Индикаторы рычажно-зубчатые серий 804, 805 (далее по тексту - индикаторы) предназначены для относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 1

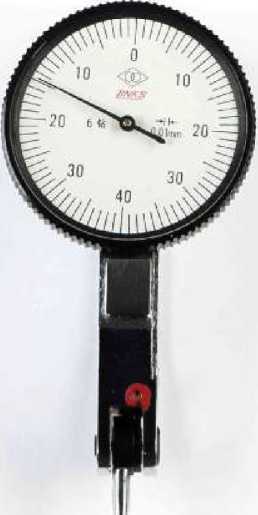

Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 2

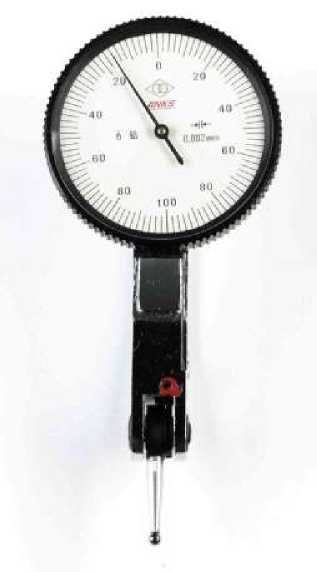

Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.05.2026
Номер записи - 155219
ID в реестре СИ - 377619
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ИРБ-0,1-0,002, ИРБ 0-0,2 0,002, ИРБ, Индикатор рычажно-зубчатый серия 804, Индикатор рычажно-зубчатый серии 805, Индикатор рычажно-зубчатый серии 804, (0-0,8) мм с ценой деления 0,01 мм, Индикатор рычажно-зубчатый серии 804, Индикатор LINKS ИРБ +/- 0,8 0,01 серии 804, ИГ, Без модификации, 805,, 805, 804, 805, 804 серия, 804 серии, 804 (0..0,8)мм, 804, 1ИГ, 2ИГ, -,
Производитель
Изготовитель - Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 1423
Выдано извещений - 82
Кол-во периодических поверок - 510
Кол-во средств измерений - 171
Кол-во владельцев - 43
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 510 дн.
Приказы РСТ, где упоминается данный тип СИ
№585 от 2016.05.18 Об утверждении типов средств измерений
№159 от 2021.02.24 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Индикаторы рычажно-зубчатые (804, 805)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd."
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
52414-13 17.01.2018 |
Штангенциркули, 601, 602, 603, 604, 604А, 605, 605А Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
56330-14 13.09.2023 |
Меры длины концевые плоскопараллельные, 901 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
56687-14 04.03.2019 |
Нутромеры микрометрические, 707, 708, 709, 710 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
57261-14 25.02.2024 |
Микрометры со вставками, 711 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
57300-14 06.03.2024 |
Штангенрейсмасы, 609, 609A, 611, 617 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
63980-16 18.05.2026 |
Индикаторы рычажно-зубчатые, 804, 805 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
64218-16 16.06.2026 |
Кронциркули индикаторные, 824, 825 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
65066-16 09.09.2026 |
Штангенглубиномеры, 606, 615, 616 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
65115-16 15.09.2026 |
Приборы для двухпрофильного контроля зубчатых колес, 3100, 3101, 3102, 3103 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
65138-16 15.09.2026 |
Угломеры с нониусом, 613 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
65139-16 15.09.2026 |
Глубиномеры микрометрические, 713 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
65140-16 15.09.2026 |
Глубиномеры индикаторные, 819 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
65142-16 15.09.2026 |
Микрометры рычажные , 705, 725 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
67120-17 24.03.2022 |
Машины зубоизмерительные, LINKS Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Индикаторы рычажно-зубчатые (804, 805)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ПАО "КАМАЗ" (0043) | 18 | 1 | 0 | 18 | 0 | 18 | 0 | 18 | ||
АО "ЗРТО" | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 4 | 0 | 4 | 0 | 4 | ||
АО "ЗРТО" (1513) | 78 | 37 | 41 | 15 | 0 | 0 | 0 | |||
ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 11 | 1 | 9 | 2 | 5 | 11 | 9 | 2 | ||
ПАО "ОДК-САТУРН" (1844) | 27 | 10 | 1 | 26 | 0 | 27 | 1 | 26 | ||
ФГУП"РНИИРС" ИЛИ ФГУП"ФЕДЕРАЛЬНЫЙ НАУЧНО-ПРОИЗВОДСТВЕННЫЙ ЦЕНТР РНИИРС" (РОСС СОБ 3.00126.2013) | 34 | 16 | 0 | 34 | 0 | 28 | 0 | 28 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 72 | 11 | 22 | 49 | 33 | 72 | 22 | 49 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
АО "ВМП "АВИТЕК" (RA.RU.312393) | 629 | 10 | 629 | 0 | 0 | 629 | 629 | 0 | ||
ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
АО «ОДК-Климов» (РОСС СОБ 3.00075.2013) | 4 | 0 | 4 | 2 | 4 | 0 | 4 | |||
ПАО "КИРОВСКИЙ ЗАВОД "МАЯК" (RA.RU.311270) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
ПАО "ТУЛЬСКИЙ ОРУЖЕЙНЫЙ ЗАВОД" (1042) | 9 | 0 | 6 | 1 | 9 | 0 | 6 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 5 | 1 | 0 | 4 | 0 | 5 | 0 | 4 | |
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
АО "РКЦ "ПРОГРЕСС" (РОСС RU.001.310411) | 13 | 2 | 2 | 11 | 1 | 13 | 2 | 11 | ||
ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 51 | 0 | 51 | 3 | 50 | 0 | 50 | ||
ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 19 | 8 | 9 | 1 | 17 | 8 | 9 | |||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 6 | 0 | 5 | 2 | 3 | 0 | 3 | ||
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 18 | 3 | 0 | 17 | 1 | 16 | 0 | 15 | |
ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 10 | 2 | 3 | 7 | 0 | 8 | 3 | 5 | |
АО "ИМЗ", АО "ИЖЕВСКИЙ МЕХАНИЧЕСКИЙ ЗАВОД" (RA.RU.311518) | 5 | 0 | 5 | 1 | 5 | 0 | 5 | |||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 11 | 2 | 0 | 11 | 0 | 11 | 0 | 11 | |
АО "УКБП" (RA.RU.311332) | 4 | 1 | 0 | 3 | 0 | 4 | 0 | 3 | ||
ОАО "Сарапульский электрогенераторный завод" (РОСС СОБ 3.00233.2014) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "АДЫГЕЙСКИЙ ЦСМ" (RA.RU.311388) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 12 | 2 | 0 | 12 | 1 | 10 | 0 | 10 | |
АО "Марийский машиностроительный завод" (RA.RU.311607) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "ММЗ" (RA.RU.311607) | 12 | 2 | 0 | 11 | 2 | 1 | 0 | 1 | ||
ООО "ЛИЦ" (RA.RU.311620) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 20 | 2 | 0 | 17 | 1 | 20 | 0 | 17 | |
ФБУ "ЦСМ в Челябинской области" (RA.RU.311482) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ОАО "Казанское моторостроительное производственное объединение" (RA.RU.311548) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ПАО "КАМАЗ" (0043) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ПАО "ОДК-САТУРН" (0969) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "ММЗ "АВАНГАРД" (RA.RU.311724) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 75 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО РМЦ "Калиброн" (РОСС RU.0001.310096) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 21 | 0 | 21 | 0 | 21 | 0 | 21 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
АО «Салют» (RA.RU.313221) | 13 | 0 | 13 | 0 | 13 | 0 | 13 | |||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ПАО "ИМПЕРАТОРСКИЙ ТУЛЬСКИЙ ОРУЖЕЙНЫЙ ЗАВОД" (RA.RU.310559) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
ПАО "РКК "ЭНЕРГИЯ" (RA.RU.311236) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
АО "КОНЦЕРН "КАЛАШНИКОВ" (RA.RU.312918) | 11 | 0 | 11 | 0 | 11 | 0 | 11 | |||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 45 | 38 | 38 | 7 | 0 | 45 | 38 | 7 | ||
АО "КБ "ЛУЧ" (RA.RU.314068) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФИЛИАЛ ПАО "ОАК" - НАЗ ИМ.В.П. ЧКАЛОВА (RA.RU.310524) | 3 | 3 | 0 | 2 | 0 | 0 | 0 | |||
АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 22 | 5 | 3 | 19 | 8 | 1 | 0 | 1 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 17 | 17 | 0 | 17 | 1 | 15 | 0 | 15 | ||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 15 | 9 | 0 | 15 | 1 | 15 | 0 | 15 | |
ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ" (РОСС СОБ 3.00210.2014) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "АЗ-И" (RA.RU.312199) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ПАО ЗАВОД "КРАСНОЕ ЗНАМЯ" (RA.RU.311572) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Индикаторы рычажно-зубчатые (804, 805)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
315 | 737 |
Коломенский филиал ФБУ Ростест-Москва Московская область |
803 | 737 |
Клинский филиал ФБУ Ростест-Москва Московская область |
803 | 737 |
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
803 | 737 |
Серпуховский филиал ФБУ Ростест-Москва Московская область |
803 | 737 |
Знак утверждения типа
Знак утверждения типа наносится на футляр индикаторов методом наклейки и на титульном листе паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в разделе «Порядок работы» паспорта индикаторов.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к индикаторам рычажно-зубчатым серий 804, 805ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 63980-16 «Индикаторы рычажно-зубчатые серий 804, 805. Методика поверки», утвержденным ФГУП «ВНИИМС» 02 февраля 2016 г.
Основное средство поверки:
прибор универсальный для измерений длины DMS 1000 с пределом допускаемой абсолютной погрешностью ±(0,2+L/1000), мкм, где L в мм (ГР № 36001-07).
Знак поверки в виде голографической наклейки и в виде оттиска клейма поверителя наносятся на свидетельство о поверке.
Заявитель
ООО «Линкс-Раша»ИНН 4345313234
Юр. адрес 610004 г. Киров, Химический пер., д. 1
Почт. адрес 610004 г. Киров, Химический пер., д. 1
Телефон: (8332)-21-68-88, тел./факс: (8332)-21-66-88
E-mail: info@links-russia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Индикатор состоит из корпуса со встроенным передаточным механизмом, измерительного рычага со сферическим измерительным наконечником, круговой шкалы со стрелкой.
Принцип действия индикатора состоит в преобразовании малых перемещений измерительного рычага в пропорциональное угловое перемещение стрелки отсчетного устройства.
Индикаторы изготавливаются со шкалами, параллельными оси измерительного рычага в среднем положении и с зажимным устройством типа «ласточкин хвост».
- Товарный знак наносится на паспорт индикаторов типографским методом, на
циферблат и на футляр индикаторов краской или методом лазерной маркировки.
Рисунок 1 - Общий вид индикаторов серии 804
Рисунок 2 - Общий вид индикаторов серии 805
Таблица 1 - Основные метрологические и технические характеристики индикаторов серии 804
Диапазон измерений, мм |
от 0 до 0,8 |
Цена деления шкалы, мм |
0,01 |
Наибольшая разность погрешностей измерений индикатора при любом его положении и положении рычага*, мм: - на любом участке шкалы в пределах 0,05 мм |
0,004 |
- на любом участке шкалы в пределах 0,1 мм |
0,005 |
- на любом участке шкалы в пределах 0,4 мм |
0,008 |
- на всем диапазоне измерений при прямом ходе |
0,010 |
- на всем диапазоне измерений при прямом и обратном ходах |
0,013 |
Размах показаний** при 5 измерениях, мкм, не более |
3 |
Измерительное усилие, Н, не более |
0,5 |
У силие поворота измерительного рычага, Н |
от 3 до 8 |
Параметр шероховатости измерительной поверхности рычага Ra, |
0,1 |
мкм, не более | |
Диаметр индикатора, мм |
33 |
Масса, кг |
0,062 |
Диапазон рабочих температур, °С |
От плюс 18 до плюс 22 |
Относительная влажность воздуха, %, не более |
80 |
Примечания:
* - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага.
** - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях.
Таблица 2 - Основные метрологические и технические характеристики индикаторов серии 805 | |
Диапазон измерений, мм |
от 0 до 0,2 |
Цена деления шкалы, мм |
0,002 |
Наибольшая разность погрешностей измерений индикатора при любом его положении и положении рычага*, мм: - на любом участке шкалы в пределах 0,02 мм |
0,002 |
- на любом участке шкалы в пределах 0,1 мм |
0,003 |
- на всем диапазоне измерений при прямом ходе |
0,004 |
- на всем диапазоне измерений при прямом и обратном ходах |
0,006 |
Размах показаний** при 5 измерениях, мкм, не более |
2 |
Измерительное усилие, Н, не более |
0,5 |
У силие поворота измерительного рычага, Н |
от 3 до 8 |
Параметр шероховатости измерительной поверхности рычага Ra, мкм, не более |
0,1 |
Диаметр индикатора, мм |
33 |
Масса, кг |
0,06 |
Диапазон рабочих температур, °С |
От плюс 18 до плюс 22 |
Относительная влажность воздуха, %, не более |
80 |
Примечания:
* - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага.
** - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях.
