Номер по Госреестру СИ: 63974-16
63974-16 Генераторы газовых смесей - рабочие эталоны 1-го разряда
(AQMS мод. 200)
Назначение средства измерений:
Генераторы газовых смесей AQMS модели 200 - рабочие эталоны 1-го разряда (далее -генераторы) предназначены для воспроизведения единицы объемной доли (массовой концентрации) определяемых компонентов, приведенных в таблице 2, и ее передачи рабочим средствам измерений в соответствии с ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
Внешний вид.
Генераторы газовых смесей - рабочие эталоны 1-го разряда
Рисунок № 1
Программное обеспечение
Генераторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем.
Программное обеспечение осуществляет функции:
- расчет, задание и поддержание объемной доли компонента на выходе генератора;
- отображение информации на дисплее генератора ;
- обеспечение функционирования узлов и элементов генератора ;
- передачу информации по интерфейсу связи с ПК;
- контроль целостности программных кодов ПО, настроечных и калибровочных
констант;
- контроль общих неисправностей ( связь, конфигурация);
- контроль внешней связи (Ethernet, RS-232, RS-485).
Генераторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.
Влияние программного обеспечения генераторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AQMS-200 |
Номер версии (идентификационный номер)*ПО |
AQMS-200.0412C.U0008.S1A.007 |
Цифровой идентификатор ПО |
80A211CEAEA68B1B87C374FB9D8D6D8 (MD5) |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, приведенное в таблице, относится только к файлу прошивки обозначенной в таблице версии. |
Знак утверждения типа
Знак утверждения типананосится на корпус генератора и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Генераторы газовых смесей AQMS модели 200 - рабочие эталоны 1-го разряда. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам газовых смесей AQMS модели 200 - рабочим эталонам 1-го разряда
1 ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
2 Техническая документация фирмы - изготовителя.
Поверка
Поверка осуществляется по документу МП-242-1873-2015 модели 200 - рабочие эталоны 1-го разряда.ФГУП «ВНИИМ им. Д. И. Менделеева» 22 октября 2015 г.
Основные средства поверки:
- комплексы, входящие в состав Государственного первичного молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;
- эталоны сравнения - газовые смеси в баллонах под давлением и источники микропотоков газов и паров с содержанием определяемых компонентов по ГОСТ 8.578-2014.
«Генераторы газовых Методика поверки»,
AQMS
смесей утвержденному
эталона единиц
Изготовитель
Фирма «Focused Photonics Inc.» («FPI Inc.»), КНРАдрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang Province, China
Испытательный центр
ФГУП «ВНИИМ им. Д.И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01; факс (812) 713-01-14
Е-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия генераторов заключается в смешении потоков исходного газа от различных источников и газа-разбавителя.
Принцип действия генераторов по каналу динамического разбавления заключается в смешении потоков исходного газа и газа-разбавителя, расход которых регулируется и измеряется с помощью регуляторов массового расхода газа. В качестве исходного газа используются стандартные образцы состава газовых смесей 1 го разряда в баллонах под давлением по ТУ 6-16-2956-92. Генераторы обеспечивают приготовление газовых смесей с возможностью одновременного использования от одного до четырех баллонов.
Для получения ПГС озона в воздухе в генераторе используется встроенный генератор озона, в котором озон образуется из кислорода воздуха под воздействием УФ-излучения ртутной лампы низкого давления. Содержание озона в газовой смеси на выходе генератора зависит от степени интенсивности излучения ртутной лампы. Интенсивность УФ лампы может регулироваться тремя способами:
-
- вручную, путем задания напряжения на лампе;
-
- автоматически с использованием встроенного фотодиода. В этом случае интенсивность лампы устанавливается по сигналу фотодиода в соответствии с таблицей зависимости объемной доли озона от сигнала фотодиода, находящейся в памяти прибора.
-
- автоматически, с помощью встроенного в генератор фотометра. В этом случае интенсивность лампы генератора озона регулируется по показаниям встроенного фотометра.
Встроенный фотометр измеряет содержание озона на выходе генератора или в смеси, подаваемой от внешнего источника. Через кювету фотометра поочередно пропускается ГС озона и поверочный нулевой газ (ПНГ). Приемник фотометра последовательно регистрирует интенсивность УФ-излучения, прошедшего через кювету с ГС (I) и ПНГ (I0). Концентрация озона в ГС пропорциональна поглощению УФ-излучения прошедшего через кювету с ГС (в соответствии с законом Бугера-Ламберта-Бера).
Принцип титрования в газовой фазе (преобразования NO в NO2) основан на реакции взаимодействия оксида азота (NO) с озоном, поступающим от генератора озона. Содержание NO2, в получаемой на выходе генератора ГС, пропорционально содержанию озона.
В качестве газа-разбавителя используются поверочные нулевые газы (ПНГ) -очищенный воздух от генераторов нулевого воздуха, зарегистрированных в ФИФ по обеспечению единства измерений, или азот по ГОСТ 9293-74.
Генераторы осуществляют приготовление ПГС с заданным содержанием следующих компонентов: NO, NO2, N2O, NH3, SO2, H2S, CO, CO2, O2, О3, C3H8, CH4.
Конструктивно генераторы выполнены в одном блоке, в состав которого входят газовая система и устройство управления.
Генераторы могут работать в автоматическом или ручном режимах. В автоматическом режиме задается содержание компонента в ПГС и микропроцессор рассчитывает необходимый расход газов. В ручном режиме требуемые расходы газов вводятся оператором с дисплея, расположенного на передней панели генераторов.
При помощи меню, отображаемого на дисплее генераторов, можно выбрать компонент, задать необходимую концентрацию компонента в ГС и расход, ввести значение концентрации в исходной ГС, а также получить фактическое значение концентрации и расхода.
Генераторы имеют следующие выходные сигналы:
- показания цифрового дисплея;
- аналоговые выходы по напряжению (0-0.1, 0-1, 0-5, 0-10) В;
- цифровой выход RS-232, RS-485, Ethernet.

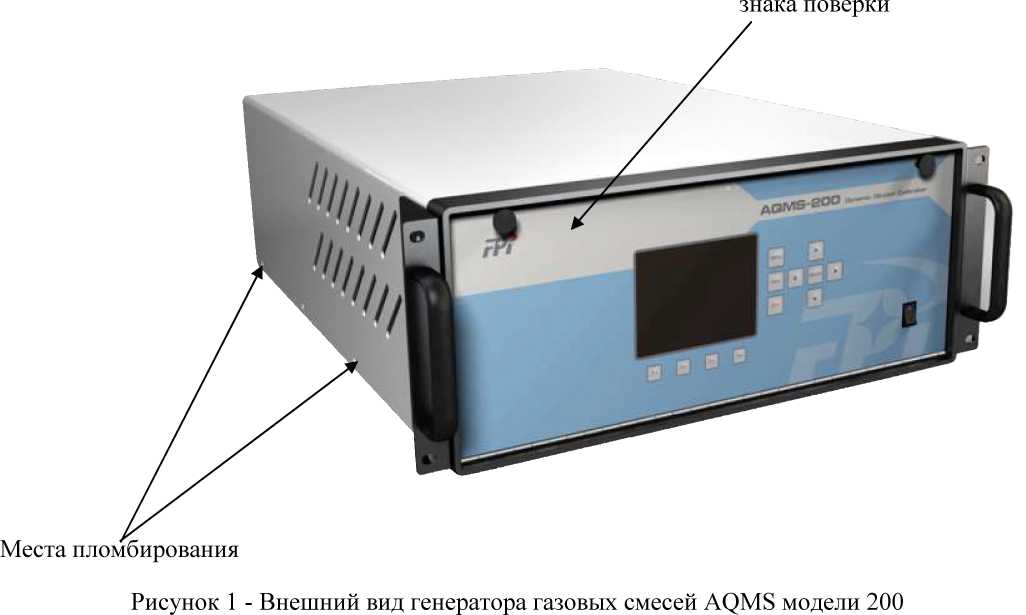

Внешний вид генераторов, места пломбирования от несанкционированного доступа и место нанесения знака поверки показаны на рисунке 1.
Место для нанесения
В комплект поставки генераторов входят:
-
1 Генератор газовых смесей модели 200 - рабочий эталон 1-го разряда
-
2 Руководство по эксплуатации (с дополнением)
-
3 Методика поверки МП-242-1873-2015
1 шт.
1 экз.
1 экз.
Метрологические характеристики генераторов приведены в таблице 2.
Таблица 2 - Метрологические характеристики
Измерительный канал |
Компонент |
Диапазон воспроизведения объемной доли компонента, млн-1 |
Пределы допускаемой относительной погрешности*, % |
1 |
2 |
3 |
4 |
Фотометрический канал (канал озона) |
Оз |
от 0,015 до 1,0 |
±5 |
Канал динамического разбавления |
NO, NO2 |
от 0,02 до 0,5 включ. |
±(5 + 60^Х['р/Х['с) |
св. 0,5 до 1000 |
±5 | ||
от 0,15 до 0,5 включ. |
±(5 + 60^Хгр/Хгс) | ||
св. 0,5 до 1000 |
±5 | ||
SO2 |
от 0,02 до 0,5 включ. |
±(5 + 60^Х['р/Х['с) | |
св. 0,5 до 1000 |
±5 | ||
H2S |
от 0,005 до 0,010 включ. |
±(5 + 60^Хгр/2-Хгс)** | |
св. 0,010 до 0,5 включ. |
±(5 + 60^Хгр/Хгс) | ||
св. 0,5 до 1000 |
±5 | ||
n2o |
от 1 до 100 включ. |
±(5 + 60^Хгр/Хгс) | |
св. 100 до 1000 |
±5 | ||
СО |
от 1 до 100 включ. |
±(5 + 60^ХрР/Хрс) | |
св. 100 до 1000 |
±5 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
Канал динамического разбавления |
СН4, С3Н8 |
от 1 до 100 включ. |
±(5 + 60^Х['р/Х['с) |
св. 100 до 1000 |
±5 | ||
О2 |
от 100 до 1000 |
±6 | |
СО2 |
от 20 до 1000 |
±7 | |
Титрование в газовой фазе |
N02 |
от 0,05 до 1,00 |
±7 |
Примечания:
NO, NO2, N2O, ЫН3, SO2, H2S в азоте (воздухе) с относительной погрешностью аттестации не более ± 4 %, объемная доля определяемого компонента в ГС не должна превышать 2 % (об.); СО, СН4, С3Н8, CO2, в азоте (воздухе), О2 в азоте с относительной погрешностью аттестации не более ± 3 %, объемная доля определяемого компонента в ГС не должна превышать 2 % (об.), объемная доля углеводородов в исходной ГС не должна превышать 50 % НКПР (нижний концентрационный предел распространения пламени), значения которых приведены в ГОСТ Р 52136-2003;
а) очищенного воздуха от генераторов нулевого воздуха AQMS модели 100 фирмы «Focused Photonics Inc.» (или других генераторов нулевого воздуха, зарегистрированных в ФИФ по обеспечению единства измерений, с аналогичными характеристиками) для следующих диапазонов: О3, NO, NO2, ЫН3, SO2, H2S в диапазоне до 1 млн-1; СН4, С3Н8, СО, N2O в диапазоне до 10 млн-1; б) очищенного воздуха от генераторов чистого воздуха, зарегистрированных в ФИФ по обеспечению единства измерений, азота газообразного особой чистоты по ГОСТ 9293-74 для остальных диапазонов (кроме CO2 и O2); в) очищенного воздуха, полученного от генератора чистого воздуха, с содержанием CO2 не более 1 млн-1или азота газообразного особой чистоты по ГОСТ 9293-74 (для CO2); г) азота газообразного особой чистоты марки 5.8 по ТУ 2114-007-53373468-2008 (для O2).
|
Таблица 3 - Технические характеристики
Параметр |
Значение |
Диапазоны расходов газа-разбавителя, дм3/мин |
от 0,5 до 5 от 1 до 10 от 2 до 20 |
Пределы допускаемой относительной погрешности установления расхода газа-разбавителя, % |
±2 |
Пределы допускаемой относительной погрешности поддержания расхода газа-разбавителя в течение 2 ч непрерывной работы, % |
±1 |
Диапазоны расходов исходной газовой смеси, см3/мин |
от 5 до 50 от 10 до 100 от 20 до 200 |
Пределы допускаемой относительной погрешности установления расхода исходной газовой смеси, % |
±2 |
Пределы допускаемой относительной погрешности поддержания расхода исходной газовой смеси в течение 2 ч непрерывной работы, % |
±1 |
Диапазон коэффициентов разбавления |
от 5 до 2000 |
Пределы допускаемой относительной погрешности коэффициента разбавления, % |
±3 |
Время непрерывной работы, ч, не менее |
8 |
Время прогрева генератора, мин, не более: |
30 |
Габаритные размеры, масса и потребляемая мощность приведены в таблице 4.
Таблица 4 - Габаритные размеры, масса и потребляемая мощность________________
Габаритные размеры, мм, |
Масса, кг, |
Потребляемая мощность, |
не более |
не более |
В •А, не более |
Длина: 600 Ширина: 485 Высота: 180 |
18 |
275 |
Таблица 5 - Технические характеристики
Параметр |
Значение |
Питание генераторов осуществляется от сети переменного тока: - напряжением, В |
230±23 |
- частотой, Гц |
50±1 |
Средняя наработка на отказ (при доверительной вероятности Р=0,95), часов |
6000 |
Средний срок служб, лет, не менее |
8 |
Условия эксплуатации: о - температура окружающей воздуха, С |
от 15 до 25 |
- относительная влажность, % |
от 45 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
